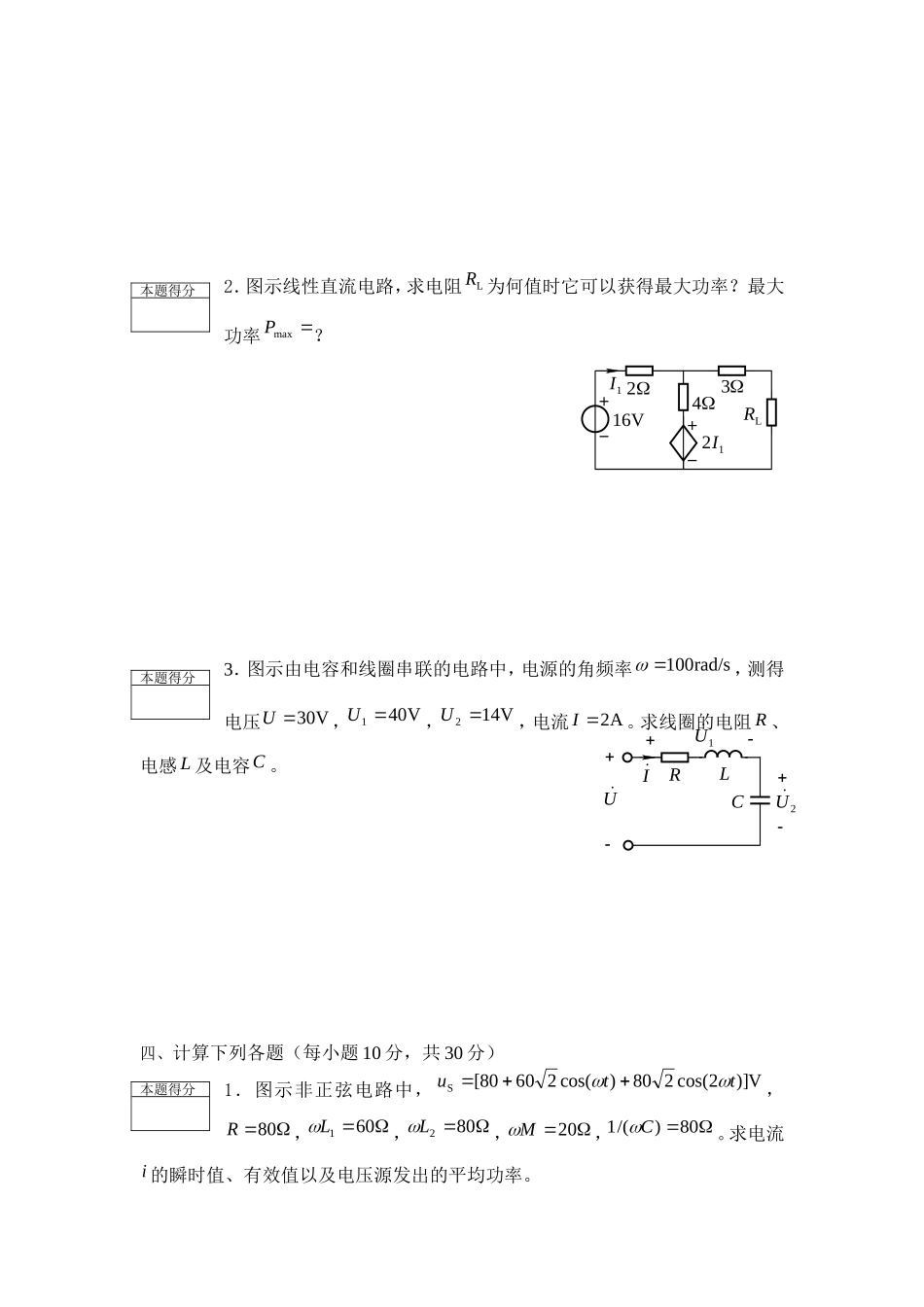

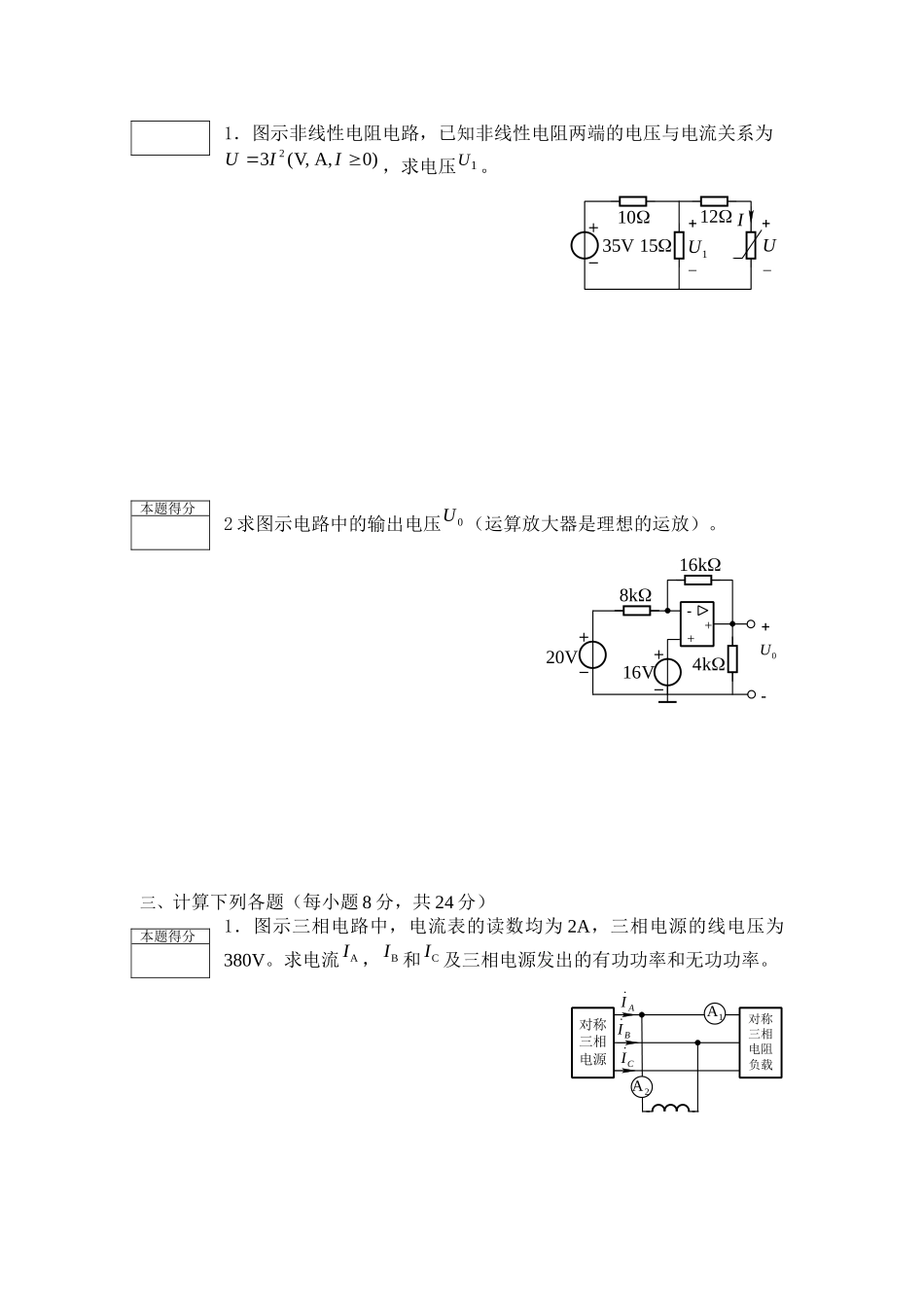

哈工大2007年秋季学期电路试题A题号一二三四笔试成绩平时成绩总分分数用题院系：2006级，电气工程系、自动化系。说明：本试卷共80分，平时成绩为20分。一计算下列各题（每小题6分，共12分）1．图示直流电路，当V6SU时，A1I；当V10SU时，A2I。求当V12SU时，电流?I线性含源电阻网络SU1R2RI2．2．在实际电路中，通常用并联电容来提高感性负载的功率因数，请简要回答：(1)提高功率因数有何意义？(2)串联电容是否可以提高感性负载电路的功率因数？在实际电路中是否可行?为什么？二、计算下列各题（每小题7分，共14分）班级学号姓名本题得分本题得分本题得分1．图示非线性电阻电路，已知非线性电阻两端的电压与电流关系为)0A,V,(32IIU，求电压1U。15_10_1UUI12V352求图示电路中的输出电压0U（运算放大器是理想的运放）。V16-++0U-V20k4k16k8三、计算下列各题（每小题8分，共24分）1．图示三相电路中，电流表的读数均为2A，三相电源的线电压为380V。求电流AI，BI和CI及三相电源发出的有功功率和无功功率。对称三相电阻负载对称三相电源1A2AAICIBI本题得分本题得分2．图示线性直流电路，求电阻LR为何值时它可以获得最大功率？最大功率maxP？1ILR3216V12I43．图示由电容和线圈串联的电路中，电源的角频率rad/s100，测得电压V30U，V401U，V142U，电流A2I。求线圈的电阻R、电感L及电容C。四、计算下列各题（每小题10分，共30分）1．图示非正弦电路中，V)]2cos(280)cos(26080[Sttu，80R，601L，802L，20M，80)/(1C。求电流i的瞬时值、有效值以及电压源发出的平均功率。本题得分本题得分本题得分LRC1U---2UUIR2Li1LM**CSu2.图示线性直流电路，试用回路法或节点法求受控电源发出的功率。2345612VI3I12V3．图示正弦交流电路，已知V)100cos(2100Stu，H1.0L，10R，F103-C，-)5.2j5.2(LZ。求电流2i的瞬时值。1:2**LZ2iLRCSu本题得分本题得分
