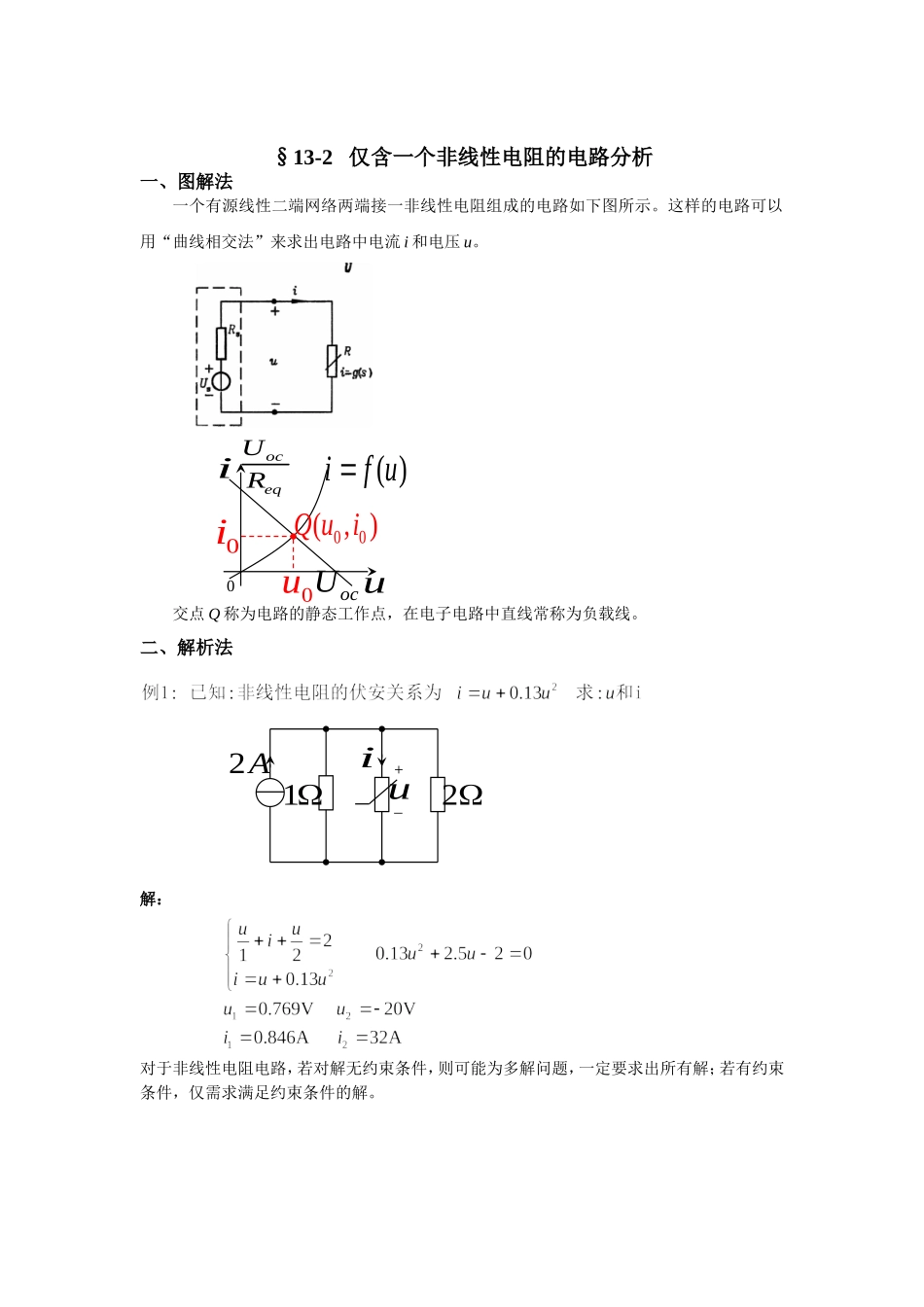

第13章非线性电阻电路§13-1非线性电阻若一个二端元件的伏安关系由u-i平面上一条非线性曲线表示时称为非线性电阻。一、电压控制型：隧道二极管二、电流控制型：三、单调型：如普通二极管。+_iuui1ii2i0ui0ui02u1u§13-2仅含一个非线性电阻的电路分析一、图解法一个有源线性二端网络两端接一非线性电阻组成的电路如下图所示。这样的电路可以用“曲线相交法”来求出电路中电流i和电压u。交点Q称为电路的静态工作点，在电子电路中直线常称为负载线。二、解析法解：对于非线性电阻电路，若对解无约束条件，则可能为多解问题，一定要求出所有解；若有约束条件，仅需求满足约束条件的解。ui0ocU0u0ioceqUR()ifu00(,)Qui+_u2A1i2解：若要求线性部分的电压或电流，则可将非线性电阻用所求得的电压（电流）作为电压源（电流源）的电压（电流）值，利用线性电路的方法求解线性部分的电压（电流）。例如，若要求2A电流源两端的电压，则有+_ui+_+_1V112Aiu+_+_ocUeqRui
