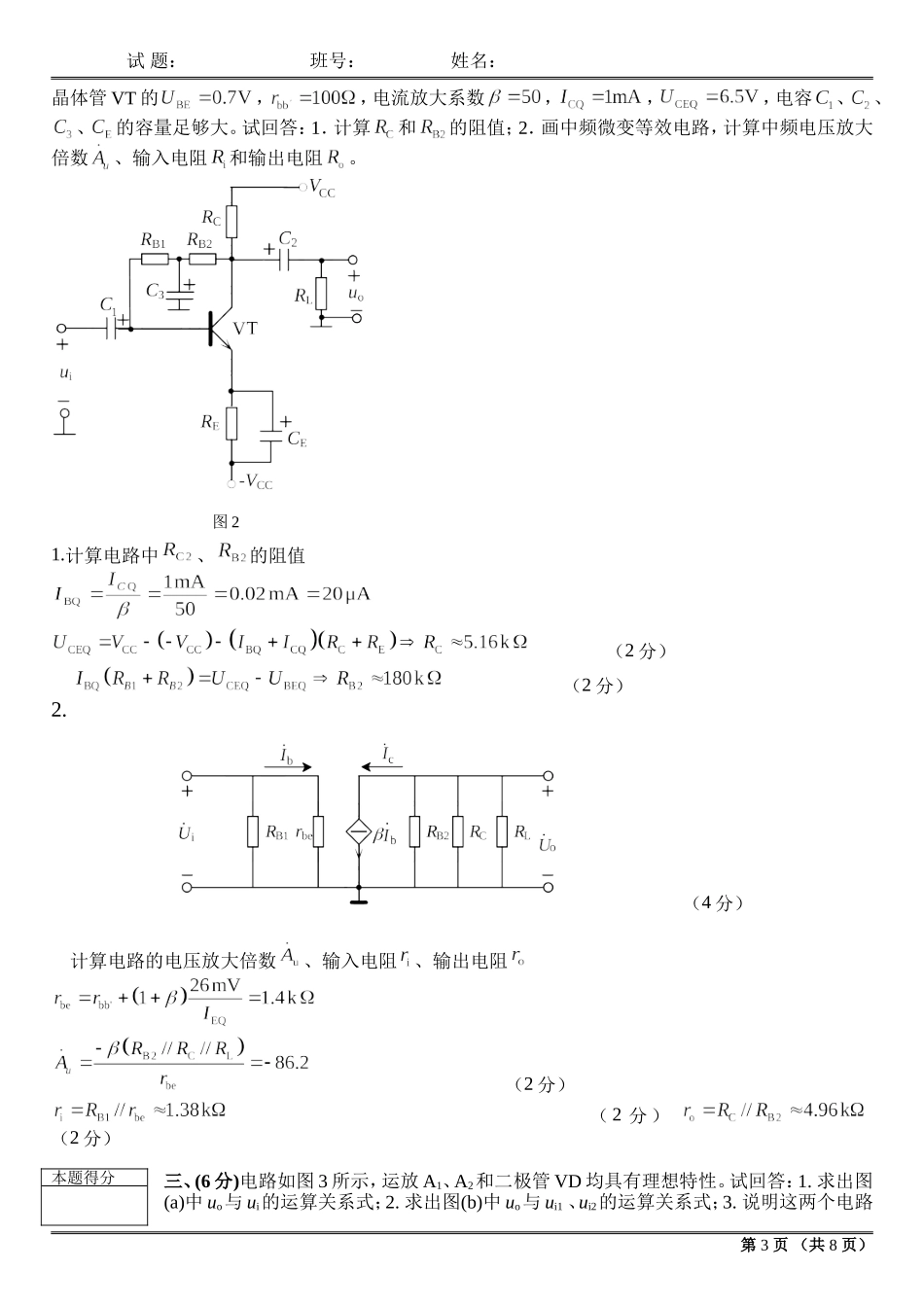

试 题： 班号： 姓名： 本题得分 一、(14分)填空和选择填空（每空1分） 1．某场效应管的转移特性曲线如图1.1所示，该场效应管为N沟道耗尽绝缘栅型场效应管。 图1.1 图1.2 2．差分放大电路如图1.2所示，如果静态时UOQ=UCQ1-UCQ2>0，要使UOQ=0V，应该使电位器RW滑动端 左 移。（左、右） 3．放大电路及其输出波形如图1.3所示，该电路出现了 截止 失真，为消除失真，电阻Rb1应 减小 （增大、减小）。 (a) (b) 图1.3 4．具有电流放大能力的双极型晶体管的接法有 A、B 。 A．共射 B．共集 C．共基 D．以上三种接法 5．功率放大电路如图1.4所示，VCC=12V，RL=4Ω。设UBE>0时，管子立即导通，忽略管子的饱和压降，则每只功率管流过的最大电流为 3 A，功率管所能承受的最大管压降为 24 V，功率管的最大管耗为 3.6 W。 图1.4 图1.5 6．某放大电路的幅度频率特性曲线如图1.5所示，已知中频段的相移为-180°，则电压增益的频率特性表达式为 (-100jf/100)/[(1+jf/105)(1+jf/100)] 。 7．在图1.6所示的电路中，应如何进一步连接，才能成为正弦波振荡电路：①接 5（或6） ，②接 4 ，③接 6（或5） 。 图1.6 8．电路如图1.7所示，已知变压器二次侧输出电压的有效值U2=10V，若电路正常工作，则= 12V 。 图1.7 本题得分 二、（14分）电路如图2所示，已知，，，，晶体管VT的，，电流放大系数，，，电容、、、的容量足够大。试回答：1．计算和的阻值；2．画中频微变等效电路，计算中频电压放大倍数、输入电阻和输出电阻。 图2 1.计算电路中、的阻值 （2分） （2分） 2. （4分） 计算电路的电压放大倍数、输入电阻、输出电阻 （2分） （2分） （2分） 本题得分 三、(6分)电路如图3所示，运放A1、A2和二极管VD均具有理想特性。试回答：1. 求出图(a)中uo与ui的运算关系式；2. 求出图(b)中uo与ui1 、ui2的运算关系式；3. 说明这两个电路各有什么功能? (a) (b) 图3 1． 2． 3．分别为绝对值电路和差分比例运算电路。 本题得分 四、(6分)电路如图4所示，试合理连线，引入合适组态的反馈满足要求：减小放大电路从信号源索取的电流，并增强带负载能力。 图4 9-3、8-10、4-6 本题得分 五、(6分) 电路如图5所示，已知运放和模拟乘法器均具有理想特性，模拟乘法器增益，参考电压。试回答：1．求传递函数的表达式、通带电压放大倍数的表达式和截止频率的表达式；2．说明该电路为哪种类型的滤波器（低通、高通、带通、带阻）？ 图5 1． （3分） 通带电压放大倍数 （1分） 截止频率 （1分） 2．低通。 （1分） 本题得分 六、（6分）振荡电路如图6所示，集成运放A具有理想的特性。R=16kΩ、C=0.01μF、R2=1kΩ，试回答：1．为满足振荡条件，在图中标出运放的同相输入端和反相输入端； 2．计算该电路振荡频率? 3．为满足起振的幅值条件，应如何选择R1的大小？ 图6 1． 上正下负 （2分） 2． （2分） 3． （2分） 本题得分 七、(8分)图7所示电路中，三端稳压器CW78L15的1、3端电压U13≥4V才能正常工作，最大输出电流为0.1A；输入电压UI=35V，A为理想运放。试回答：1．若R1= R2=1kΩ，则UO为多少？2．若R2为负载电阻，求其电流的表达式？R1的最小值为多少？若R1=300Ω，则R2的最大值为多少？ 图7 1．UO=30V； 2．； ； R1=300Ω时，，。 本题得分 八、（10分）电路如图8所示，图中运放均为理想运放，运放输出电压的最大值为，VD1和VD2为理想二极管，初始时刻V，=6V。回答：1．当P1和P2相连时，试对应画出、、的波形，要求在图中标明各信号的幅度和周期；2．若断开P1和P2，而将P2与P3相连，计算此时的频率。 图8 1． （每个波形2分，共6分）（8分） 2． ， （2分） 第 8 页 （共 8 页）
