城市电力规划规范 GBT 50293-2014 .pdf

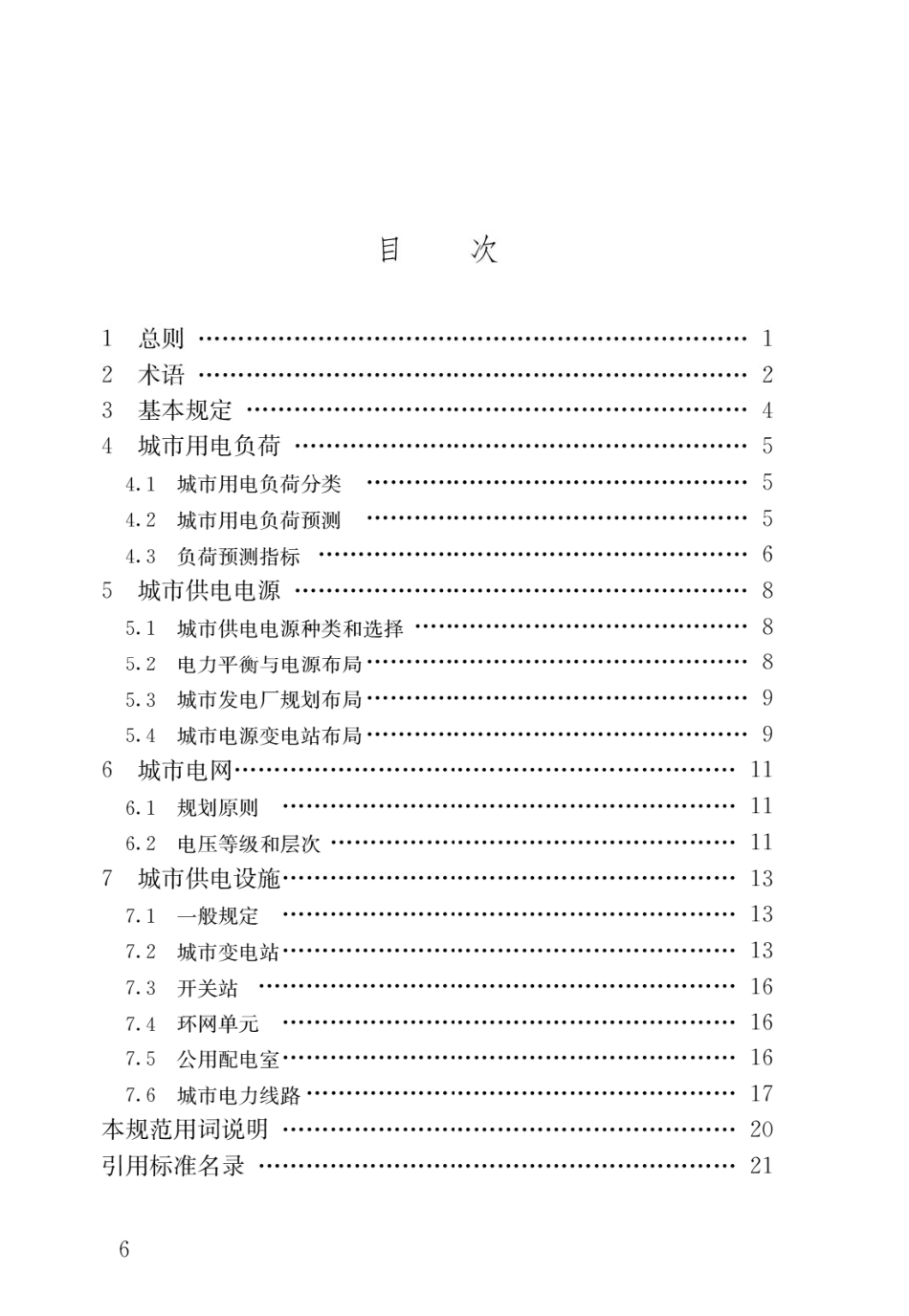

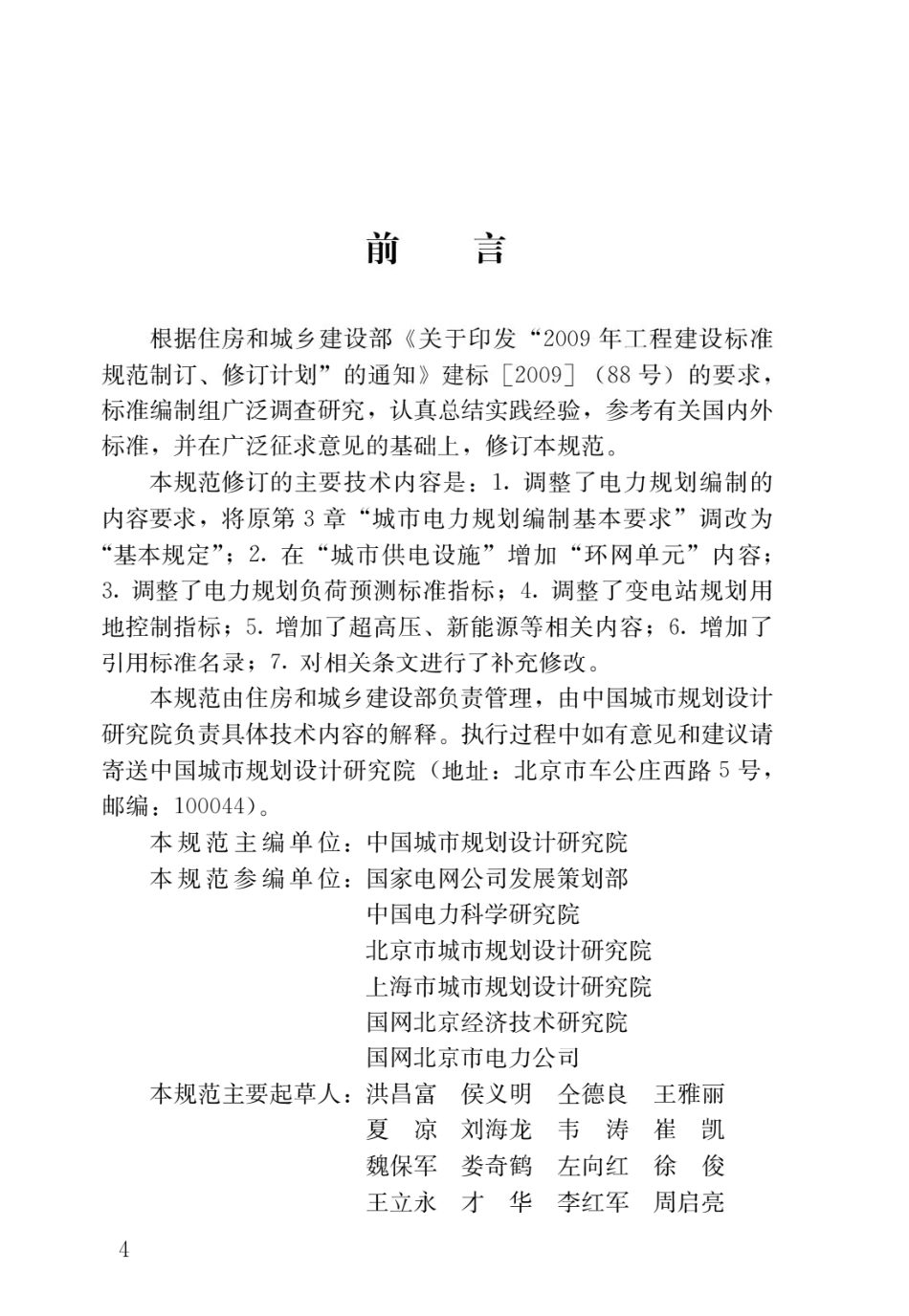

前言根据住房和城乡建设部关于印发“2009年工程建设标准规范制订、修订计划”的通知建标2009(88号)的要求，标准编制组广泛调查研究，认真总结实践经验，参考有关国内外标准，并在广泛征求意见的基础上，修订本规范。本规范修订的主要技术内容是：1.调整了电力规划编制的内容要求，将原第3章“城市电力规划编制基本要求”调改为“基本规定”；2.在“城市供电设施”增加“环网单元”内容；3.调整了电力规划负荷预测标准指标；4.调整了变电站规划用地控制指标；5.增加了超高压、新能源等相关内容；6.增加了引用标准名录；7.对相关条文进行了补充修改。本规范由住房和城乡建设部负责管理，由中国城市规划设计研究院负责具体技术内容的解释。执行过程中如有意见和建议请寄送中国城市规划设计研究院（地址：北京市车公庄西路5号，邮编：100044)。本规范主编单位：中国城市规划设计研究院本规范参编单位：国家电网公司发展策划部中国电力科学研究院北京市城市规划设计研究院上海市城市规划设计研究院国网北京经济技术研究院国网北京市电力公司本规范主要起草人：洪昌富侯义明仝德良王雅丽夏凉刘海龙韦涛崔凯魏保军娄奇鹤左向红徐俊王立永才华李红军周启亮4贺健宋毅本规范主要审查人：王静霞干银辉王承东檀星王永强戴志伟梁峥郑志宇李朝顺张国柱和坤玲杨秀华高斌5目次1总则12术语23基本规定44城市用电负荷54.1城市用电负荷分类54.2城市用电负荷预测54.3负荷预测指标65城市供电电源85.1城市供电电源种类和选择85.2电力平衡与电源布局85.3城市发电厂规划布局95.4城市电源变电站布局96城市电网116.1规划原则116.2电压等级和层次117城市供电设施137.1一般规定137.2城市变电站137.3开关站167.4环网单元167.5公用配电室167.6城市电力线路17本规范用词说明20引用标准名录2161总则1.0.1为更好地贯彻执行国家城市规划、电力、能源的有关法规和方针政策，提高城市电力规划的科学性、合理性和经济性，确保规划编制质量，制定本规范。1.0.2本规范适用于城市规划的电力规划编制工作。1.0.3城市电力规划的主要内容应包括：预测城市电力负荷，确定城市供电电源、城市电网布局框架、城市重要电力设施和走廊的位置和用地。1.0.4城市电力规划应遵循远近结合、适度超前、合理布局、环境友好、资源节约和可持续发展的原则。1.0.5规划城市规划区内发电厂、变电站、开关站和电力线路等电力设施的地上、地下空间位置和用地时，应贯彻合理用地、节约用地的原则。1.0.6城市电力规划除应符合本规范的规定外，尚应符合国家现行有关标准的规定。12术语2.0.1城市用电负荷urban electricity load城市内或城市规划片区内，所有用电户在某一时刻实际耗用的有功功率的总和。2.0.2负荷同时率load coincidence factor在规定的时间段内，电力系统综合最高负荷与所属各个子地区（或各用户、各变电站）各自最高负荷之和的比值。2.0.3负荷密度load density表征负荷分布密集程度的量化参数，以每平方公里的平均用电功率计量。2.0.4城市供电电源urban power supply sources为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电站的总称。2.0.5城市发电厂urban power plant在市域范围内规划建设需要独立用地的各类发电设施。2.0.6城市变电站urban substation配置于城市区域中起变换电压、交换功率和汇集、分配电能的变电站及其配套设施。2.0.7城市电网urban power network城市区域内，为城市用户供电的各级电网的总称。2.0.8配电室distribution room主要为低压用户配送电能，设有中压配电进出线（可有少量出线)、配电变压器和低压配电装置，带有低压负荷的户内配电场所。2.0.9开关站switching station城网中设有高、中压配电进出线、对功率进行再分配的供电2
