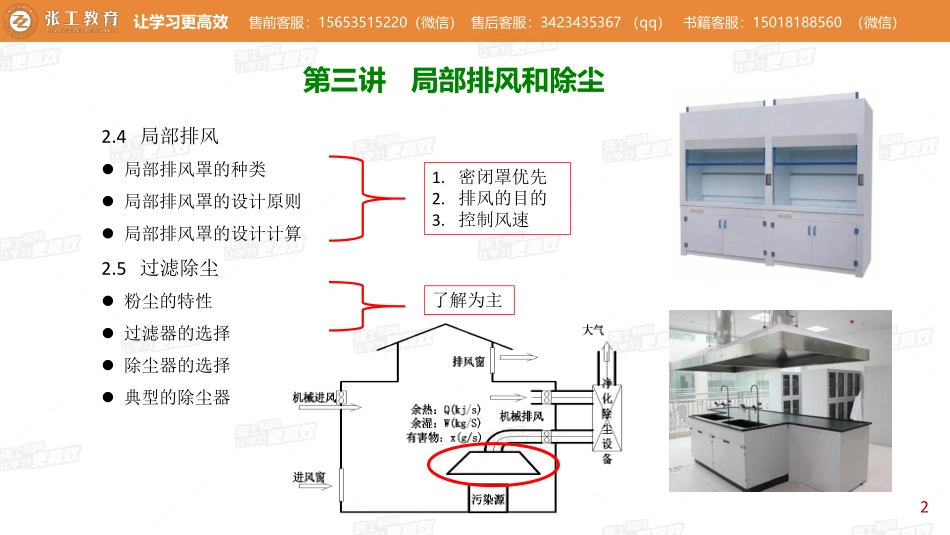

让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）暖通专业精讲课暖通专业精讲课课程内容：局部排风和除尘网络授课及时答疑专属题库主讲教师：老杨让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）第三讲 局部排风和除尘2.4 局部排风l 局部排风罩的种类l 局部排风罩的设计原则l 局部排风罩的设计计算2.5 过滤除尘l 粉尘的特性l 过滤器的选择l 除尘器的选择l 典型的除尘器21.密闭罩优先2.排风的目的3.控制风速了解为主让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）注册暖通专业考试群：1338427542.4 局部排风（结合工规6.6节条文及条文说明及工业节能5.3复习）一、局部排风罩种类局部排风定义：局部排风系统是利用局部气流直接在有害物质产生地点对其加以控制或捕集，避免污染物扩散到车间作业地带。特点：与全面通风方法相比，它具有排风量小、控制效果好等优点。应用时应首先考虑采用局部排风，达不到卫生标准要求时，再采用全面通风。排风罩的分类：密闭罩、排风柜、外部罩、接受罩、吹吸罩、气密闭罩、排风柜、外部罩、接受罩、吹吸罩、气幕隔离罩、补风罩幕隔离罩、补风罩等。密闭罩有害物源全部密闭在罩内，从罩外吸入空气，使罩内保持负压。只要较小的排风量就能对有害物进行有效控制。分为局部、整体、大容积密局部、整体、大容积密闭罩闭罩排风柜结构与密闭罩相似，由于工艺或操作的要求，罩的一面需要全部敞开。在喷漆作业、粉状物料装袋等场合使用时，操作人员需要直接进人柜内工作，采用大型通风柜4外部罩由于工艺条件限制，生产设备不能密闭时，可采用外部吸气罩。它是利用排风气流作用，在有害物散发地点造成一定吸入速度，使有害物吸入罩内。接受式排风罩生产过程和设备本身会产生或诱导一定的气流运动，如高温热源上部的对流气流等，排风罩设在污染气流前方，有害物会随气流直接进人接收罩吹吸式排风罩利用射流能量密集、速度衰减慢，而吸气气流速度衰减快的特点，把两者结合起来，使有害物得到有效控制的一种方法。它具有风量小，控制效果好，抗干扰能力强，不影响工艺操作等特点让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）5气幕隔离罩利用气幕使有害物与空气隔离的排风罩补风罩利用补风装置将室外空气直接送到排风口处的排风罩，如补风型排风柜等让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）6让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）72.4 局部排风二、局部排风罩的设计原则考试经常设置的迷惑项：吸气口位置设置在方便吸取粉尘的地方（）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）82.4 局部排风三、排风罩的技术要求排风罩材质排风罩材质1.制作排风罩的材料应根据有害气体的温度、腐蚀性、磨琢性温度、腐蚀性、磨琢性等以及工艺条件选择；2.对设备振动小、温度不高的场合，可用小于或等于2 mm的薄钢板制作罩体;对于振动大、物料冲击大或温度较高的场合，可用38mm厚的钢板制作厚的钢板制作;对于设置在高温炉旁的排风罩，一般采用锅炉钢板锅炉钢板(如20锅炉钢)制作。对于捕集磨琢性粉尘的罩子，应采取耐磨措施。3.在有酸碱作用或其他有腐蚀性的场合，罩体应采用耐腐蚀材料制作，或在所用材料上作耐腐蚀处理4.排风罩的材料要有足够的强度，以避免在拆装或受到振动、腐蚀、温度剧烈变化时变形和损坏结构。5.密闭罩应尽可能做成装配式结构，罩上的观察窗、操作孔和检修门应开关灵活并且具有气密性，其位置应躲开其位置应躲开气流正压较高的部位气流正压较高的部位。罩体如必须连接在振动或往复运动的设备机体上，应采用强度好的柔性连接柔性连接。6.加工工艺 排风罩的罩型应规则、无裂缝、无毛刺。罩壁应平整、光滑，不得有凹凸不平的现象;采用1 mm以下薄钢板制作的排风罩，宜用咬口、插条连接或铆接以下薄钢板制作的排风罩，宜用咬口、插条连接或铆接。用12mm薄钢板制作的排风罩，宜采用电电焊或气焊连接。焊或气焊连接。用2mm以上薄钢板制作的排风罩，宜采用电焊，所有焊缝均采用连续焊缝焊接宜采用电焊，所有焊缝均采用连续焊缝焊接，焊接头应符合现行国家标准气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口规定，所有接缝不得漏风。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）9让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）10让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）11让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）12让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）13让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）14让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）15让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）16让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）17让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）18让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）19l 外部罩的罩口尺寸 外部罩的罩口尺寸应按吸人气流流场特性来确定，其罩口与罩子连接管面积之比不应超过不应超过16 16：1 1，罩子的扩张角度宜小于宜小于6060，不允许大于不允许大于9090。当罩口的平面尺寸较大而又缺少容纳适宜扩张角所需的垂直高度时，可以将它分成几个独立的小罩子；对中等大小的罩子，可在罩口内设置挡板或条缝口、气流分布板等。为提高捕集率和控制效果，外部罩可加法兰边外部罩可加法兰边。以避免吸气范围过大，造成控制扩散效果变差让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.4 局部排风三、局部排风罩的设计计算 外部吸气罩外部吸气罩前面无障碍的排风罩风量计算20让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）21圆形吸气口风量的计算让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）22让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）23工作台上侧吸罩的计算2.4 局部排风三、局部排风罩的设计计算让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）24矩形吸气口排风量的计算分布计算图的应用说明：u 适用于圆形及矩形风口，也适用于工作台上侧吸罩的计算；u 此图的绘制对象是无障碍、四周无边的矩形风口或圆形风口，因此应用于工作台上的侧吸口时同样需要对侧吸口进行假想；u b指的是短边尺寸，a是长边尺寸；u 最下边一根线是圆形吸风口u 对于四周有边的矩形吸风口，其排风量的修正为无法兰边的75%；让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）25秘三版教材上关于此段话的编排的不好工业通风教材中关于这段话的描述逻辑性更强让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）261、用图计算矩形排风罩风量2、用图计算侧吸罩排风罩风量用公式法计算排风量为3564m/h让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）273、用公式计算侧吸罩排风罩风量让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.4 局部排风三、局部排风罩的设计计算 外部吸气罩外部吸气罩 前面有障碍的排风罩排风量计算l 排风罩如果设在设备上方，由于设备的限制，气流只能从侧面流人罩内，虽然仍属侧吸罩，但罩口的流线和水平放置的侧吸罩是不同的。l 为了避免横向气流的影响，要求H尽可能小于或等于0.3a(a为罩口长边尺寸)，其排风量为：式中：P 排风罩口敞开面的周长，m H 罩口至污染源的距离，m vx边缘控制点的控制风速，m/s K 考虑沿高度速度分布均匀的安 全系数，通常取K=1.4 (m3/s)28 设计外部吸气罩在结构上应注意的问题l 为了减少横向气流的影响和罩口的吸气范围，工艺条件允许时应在罩口四周设固定或活动挡板。l 罩口上的速度分布对排风罩性能有较大影响。扩张角变化时，罩口轴心速度vc和罩口平均速度v0的比值见下表；不同扩张角下排风罩的局部阻力系数（以管口动压为准）见下图。当=3060时阻力最小。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）注册暖通专业考试群：1338427542.4 局部排风三、局部排风罩的设计计算 槽边排风罩槽边排风罩l 槽边排风罩是外部吸气罩（侧吸罩）的一种特殊形式，专门用于各种工业槽，它是为了不影响人员操作而在槽边上设置的条缝形吸气口。l 槽边排风罩分为单侧和双侧两种，单侧用于槽宽B700mm时用双侧，B1200mm 时宜采用吹吸式排风罩。圆形罩直径为5001000mm时，宜采用环形排风罩。（工规（工规P44）l 槽边罩目前有两种常用的形式：平口式和条缝式。l 平口式槽边罩：吸气口上不设法兰边，所以吸气范围较大，当槽靠墙布置时，则如同设置了法兰边一样，吸气范围由32减小为2。减小吸气范围将相应地减少排风量l 条缝式槽边排风罩：占用空间大，吸风口高度为E250mm的称为高截面，E1m罩口尺寸低悬罩位于收缩断面附近，罩口断面上的热射流横断面积一般小于（或等于）热源的平面尺寸。在横向气流影响小的场合，排风罩口尺寸应比热源尺寸扩大150200m。在横向气流影响较大的场合，罩口尺寸:按下式确定：圆形矩形：排风量LZ即为收缩断面上的热射流流量LZ按教材2.4-21计算40工规条文说明让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.4 局部排风【典型真题】让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.4 局部排风【典型真题】让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.4 局部排风【典型真题】让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.4 局部排风【典型真题】让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）注册暖通专业考试群：133842754第三讲 局部排风和除尘2.4 局部排风l 局部排风罩的种类l 局部排风罩的设计原则l 局部排风罩的设计计算2.5 过滤除尘l 粉尘的特性l 过滤器的选择l 除尘器的选择l 典型的除尘器45让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.5 过滤与除尘（工规（工规P55）一、粉尘的特性 粉尘特性：粉尘密度、粒径分布、比表面积、爆炸性、含水率、润湿性、粘附性、比电阻、堆积滑动角、磨损性 密度单位体积粉尘所具有的质量称为粉尘的密度，分为真密度和容积密度。l 真密度：粉尘的真密度是指除掉粉尘中所含气体和液体后单位体积粉尘所具有的质量，与粉尘的沉降、输送、净化等特性直接相关l 容积密度：自然状态下单位体积粉尘的质量数称为容积密度，是设计粉尘储存、运输设备的重要参数。两种密度的关系为v=(1-)p 式中v 粉尘的容积密度，Kg/m 3 3 p 粉尘的真密度，Kg/m 3 3 粉尘的空隙率l 对于球形尘粒=0.300.40，非球形尘粒的值则大于球形尘粒的值。l 粉尘越细，v越小，p/v比值越大，粉尘越难捕集，p/v10时，粉尘捕集困难。真密度大于容积密度真密度大于容积密度46让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.5 过滤与除尘一、粉尘的特性 粒径分布：粉尘的粒径分布是指粉尘中各种粒径尘粒所占的百分数，亦称颗粒的分散度。有按质量计的质量粒径分布质量计的质量粒径分布、按粒数计的颗粒粒径分布按粒数计的颗粒粒径分布、用表面积表示的表面积粒径分布用表面积表示的表面积粒径分布等多种表示方式。除尘技术中一般使用质量粒径分布一般使用质量粒径分布。比表面积为单位质量（或体积）粉尘具有的表面积，一般用cm2/g或cm2/cm3表示。其大小表示颗粒群总体的细度，它和粉尘的润湿性和粘附性相关。含水率：为粉尘中所含水分质量与粉尘的总质量的比值，可以通过测定烘干前后的粉尘质量之差求得粉尘中所含水分的质量，而得到含水率。润湿性：尘粒与液体相互附着的性质称为粉尘的润湿性。易于被水润湿的粉尘称为亲水性粉尘；难于被润湿的粉尘称为疏水性粉尘；吸水后能形成不溶于水的硬垢的粉尘称为水硬性粉尘。一般粒径dc5.0m时，粉尘很难被水润湿；水泥、熟石灰与白云石砂等均属于水硬性粉尘。（水硬性的粉尘不宜采用湿法除尘）。47让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2.5 过滤与除尘一、粉尘的特性 粘附性：尘粒粘附于固体表面或颗粒之间互相凝聚的现象称为粘附。前者易使除尘设备和管道堵塞，后者则有利于除尘效率的提高。对于粒径dc1.0m的尘粒，主要靠分子间的作用而产生粘附；吸湿性、溶水性、含水率高的粉尘主要靠表面水分产生粘附；纤维粉尘的粘附则主要与壁面状态有关。比电阻：比电阻是某种物质粉尘，当横断而积为1cm2、厚度为1cm时所具有的电阻，是除尘工程中表示粉尘导电性的一个参数，对电除尘器的工作有很大的影响，一般通过实测求得。在静电除尘部分再详细讲解。堆积角、滑动角：l 堆积角：粉尘通过小孔连续地下落到某一水平面上、自然堆积成的尘堆的锥体母线与水平面上的夹角称为堆积角，它与物料的种类、粒径、形状和含水率等因素有关。对于同一粉尘，粒径越小、堆积角越大，一般平均值为3540。它是设计贮灰斗、下料管、风管等的主要依据。l 滑动角：指光滑平面倾斜到一定角度时，粉尘开始滑动的角度，一般为4055，因此除尘设备灰斗的倾斜角一般不宜小于55（有利于粉尘汇集）48让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）课程回顾及总结下节预告下节预告本课重点本课重点l 掌握各类排气罩的适用范围及特点l 排风罩设计的一般原则l 柜式排风罩的风量计算l 除尘器的选择l 第五讲：通风管道系统l 通风系统的阻力损失l 均匀送风系统让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）更多考试资讯敬请关注张工培训微信公众号“张工注考之家”扫描 二维码即可关注张工培训注考之家
