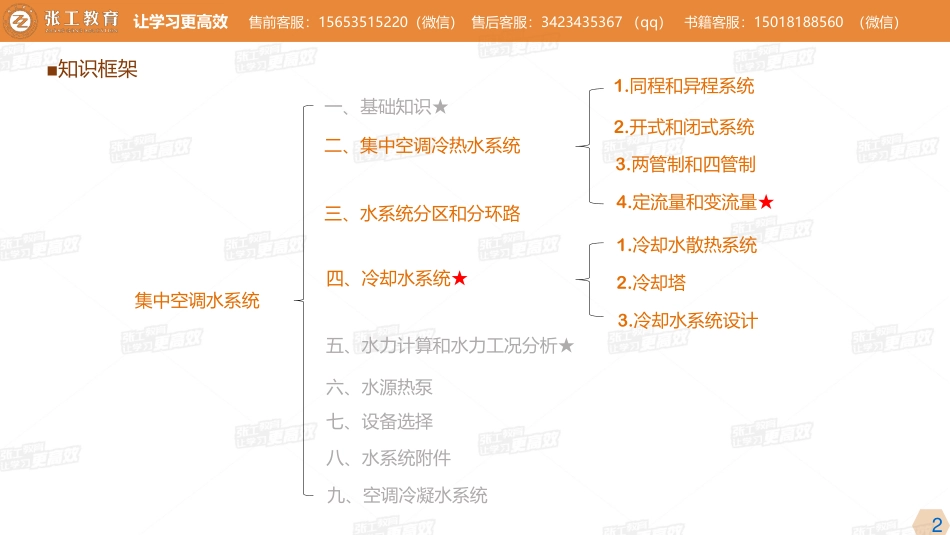

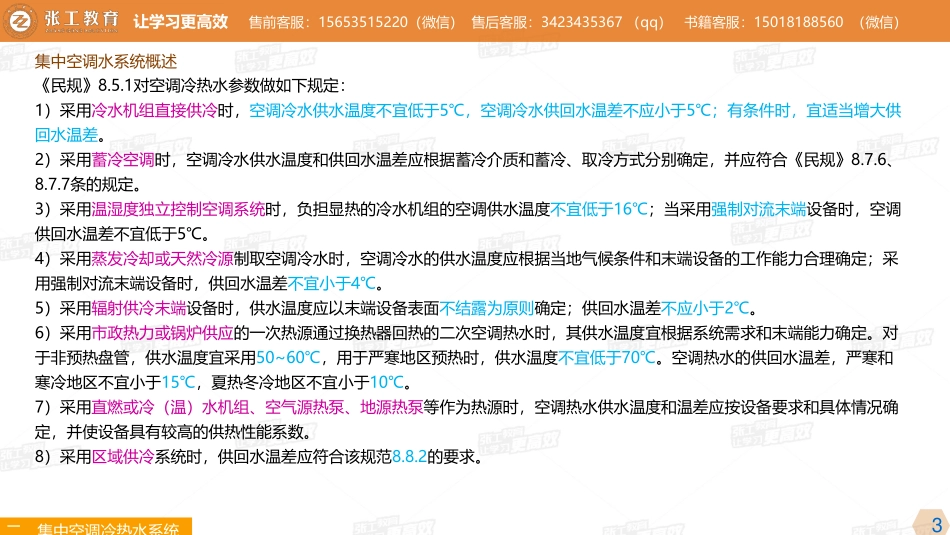

让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）主讲教师：杜老师让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）知识框架2集中空调水系统三、水系统分区和分环路六、水源热泵二、集中空调冷热水系统1.同程和异程系统2.开式和闭式系统四、冷却水系统五、水力计算和水力工况分析3.两管制和四管制4.定流量和变流量1.冷却水散热系统2.冷却塔3.冷却水系统设计七、设备选择八、水系统附件一、基础知识九、空调冷凝水系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）3二、集中空调冷热水系统集中空调水系统概述民规8.5.1对空调冷热水参数做如下规定：1）采用冷水机组直接供冷时，空调冷水供水温度不宜低于5，空调冷水供回水温差不应小于5；有条件时，宜适当增大供回水温差。2）采用蓄冷空调时，空调冷水供水温度和供回水温差应根据蓄冷介质和蓄冷、取冷方式分别确定，并应符合民规8.7.6、8.7.7条的规定。3）采用温湿度独立控制空调系统时，负担显热的冷水机组的空调供水温度不宜低于16；当采用强制对流末端设备时，空调供回水温差不宜低于5。4）采用蒸发冷却或天然冷源制取空调冷水时，空调冷水的供水温度应根据当地气候条件和末端设备的工作能力合理确定；采用强制对流末端设备时，供回水温差不宜小于4。5）采用辐射供冷末端设备时，供水温度应以末端设备表面不结露为原则确定；供回水温差不应小于2。6）采用市政热力或锅炉供应的一次热源通过换热器回热的二次空调热水时，其供水温度宜根据系统需求和末端能力确定。对于非预热盘管，供水温度宜采用5060，用于严寒地区预热时，供水温度不宜低于70。空调热水的供回水温差，严寒和寒冷地区不宜小于15，夏热冬冷地区不宜小于10。7）采用直燃或冷（温）水机组、空气源热泵、地源热泵等作为热源时，空调热水供水温度和温差应按设备要求和具体情况确定，并使设备具有较高的供热性能系数。8）采用区域供冷系统时，供回水温差应符合该规范8.8.2的要求。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）4集中空调水系统概述集中空调水系统概述空调水系统的形式由于分类方式不一样，有很多类型，常见的有：冷热水系统是指将冷冻站或锅炉房提供的冷水或热水送至空调机组或末端空气处理设备的水路系统。冷却水系统是指将冷冻机中冷凝器的散热带走的水系统，对于风冷式冷冻机组，则不需要冷却水系统。冷凝水系统是指空调末端装置在夏季工况时用来排出冷凝水的管路系统。空调冷（热）水系统基本形式和分类按照空调末端设备的水流程，可分为同程系统和异程系统；按系统水压特性，可分为开式系统和闭式系统；按照冷热管道的设置方式，可分为两管制系统、四管制系统和分区两管制系统。按照末端用户侧水流量的特征，可分为定流量系统和变流量系统。二、集中空调冷热水系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）51.同程系统和异程系统二、集中空调冷热水系统同程系统-是指系统内水流经各用户回路的管路物理长度相等（或相近）。同程式水系统除了供回水管路以外，还有一根同程管，由于各并联环路的管路总长度基本相等，各用户盘管的水阻力大致相等，所以系统的水力稳定性好，流量分配均匀。异程系统-是指系统水流经每一用户回路的管路长度之和不相等。设计原则（也即水力平衡目标）：设计追求的不是管道物理长度相等，而是各并联回路的水阻力平衡。同程系统的平衡机理当各末端的水流阻力相差较小时，如果水流经的管道的物理长度相同，则各末端之路的水阻力容易实现自然的平衡。如果末端支路阻力相差悬殊时，同程系统也并不具有水力自然平衡的优点。因此，采用同程只是手段而不是目的，并非任何时候同程都一定是最好的解决方案。水力平衡计算的原则：民规8.5.14条各并联环路的设计水阻力相对差额不大于15%（不分同程与异程）。工规9.9.11。典型异程系统水平与垂直管路均同程垂直管路同程水平管路同程采用同程或异程系统的设计原则 1.末端阻力相同（或相差不大）的回路宜采用水平同程系统。2.当末端空调设备设计水阻力相差较大、或末端设备及其支路水阻力超过用户侧水阻力的60%、或设备布置较为分散时，可采用异程系统。3.详细的水力平衡设计计算。4.合理设置阀门。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）62.开式系统和闭式系统二、集中空调冷热水系统按介质是否与空气接触，本质上看水压特性开式系统（1）开式系统 原理：在管路之间设有储水箱（或水池）通大气，回水靠重力作用流入回水池。优点：结构简单，调节方便，工作稳定。缺点：水泵耗电量大；水质易受污染、管道较脏易堵塞、易腐蚀。开式系统应用较少。通常为用喷水室处理空气的空调系统或设置蓄冷水池的空调系统。开式系统水泵扬程=部分供回水管网阻力（沿程+局部）+设备阻力+水箱水位到系统最高点高度差+（Ph-H）(2)闭式系统 密闭式管路水循环系统的简称。系统中的水是封闭在管路中循环流动的，不与大气接触。通常在系统的最高点以上设有开式膨胀水箱（定压）。闭式系统闭式系统水泵扬程=供回水管阻力（沿程+局部）+设备阻力让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）72.开式系统和闭式系统二、集中空调冷热水系统（1）开式系统中的“吸水真空高度”（有的水泵资料中称为“净吸扬程”）水泵运行安全要求：防止水泵吸入口汽化，必须保证水泵吸入口的水压力大于水的气化压力。要求吸水池水面的高度应大于水泵吸水管的阻力。在冷却水系统中，一些实际工程由于冷却塔的安装标高不够，出现了水泵吸入口为负压的现象（吸入口软接头向内收缩）。（2）开式系统蓄水箱容量的确定：确定原则：蓄存所有的系统水容量并附加一定的安全系数；工规规定：按照系统循环水量的510%计算；（9.9.3条）*应取上述两者中的较大值作为最终结果。（3）特点 系统内的水（冷、热水）是不与大气相接触。顶部设置开式膨胀水箱的系统也是闭式系统。（4）闭式系统的设计要求 实际运行可靠要求：系统中任何一点不宜出现负压，否则有可能将空气吸入系统之中，由于管道系统封闭，空气不容易排除。因此对系统定压点和定压值有要求。系统安全要求：设备工作压力需要考虑定压和水泵扬程两个因素。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）系统方式系统图示特点开式系统1.确保水泵吸入口不发生汽化现象；2.水泵的扬程需要克服供水管和末端设备的水流阻力以及水箱水位到最高点的提升高度；3.Ph-H。闭式系统1.系统不运行时，环路中同一高度上的任一断面的水压力都是相等的；2.系统运行时，水泵的扬程只需要克服系统的整个水流阻力，而与系统高度无关。3.对于一定高度的系统来说，闭式系统扬程低，更有节能优势；4.系统与空气隔绝，水质能够得到保证。82.开式系统和闭式系统二、集中空调冷热水系统按介质是否与空气接触，本质上看水压特性让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）93.两管制与四管制二、集中空调冷热水系统（针对末端回路来说）1)两管制系统又称为双水管系统。系统中的空调设备仅外接有一根供水管和一根回水管。两管制系统只能以同一水温供水给系统中的各空调设备，不能满足系统作用范围内在某些时候有的房间要供冷，有的要供暖的要求。两管制水系统2）四管制系统 冷、热源分别通过各自的供、回水管路，为末端装置的冷盘管与热盘管提供冷水和热水的系统。优点：各末端设备可随时自由选择供热或供冷的运行模式，相互没有干扰，所服务的空调区域均能独立控制。缺点：初投资高，管道占用空间大。多用于建筑标准、功能较高的场合。四管制水系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）103.两管制与四管制二、集中空调冷热水系统3）分区两管制系统 系统原理：系统的机房侧（冷、热源部分）为四管制，各末端设备为两管制，与末端设备的连接管道按照不同的干路（分区）采用两管制；采用原则：各区域存在明显的区域性冷、热供应要求的分别时间段。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）缺点：各空调系统的负荷率不同步时，无法满足各自的需求。当停止一台水泵时，正在运行的水泵必然处于超流量工作的状态。（过载）房间可能过冷或过热。水流量不变输送能耗始终为设计最大值。114.定流量和变流量（针对用户侧来说）二、集中空调冷热水系统区分标准以用户侧（而不仅仅是末端）的系统水流量是否处于实时变化的特点来区分。在多台并联水泵的系统中，如果仅仅因为水泵台数变化导致的流量变化，不能称为“变流量系统”。典型的一级泵定流量（负荷侧定流量、蒸发器侧定流量）1)定流量系统 用户侧的实时系统总水量保持恒定不变（或者总流量只是按照水泵启停的台数呈现“阶梯式”的变化）。改变末端装置的风量或者通过三通阀改变进入末端装置的水量，来控制房间温度等参数。末端无任何自动控制水流量装置和措施的系统。一般适用于只有一台冷热源设备和一台水泵的系统。冷水机组用户侧水流量判断处用户侧机房侧让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）124.定流量和变流量（针对用户侧来说）二、集中空调冷热水系统2)变流量系统 或称变水量系统。保持供回水温度为定值，通过改变系统中的循环水流量来适应系统负荷变化的水系统。适用于有2台或2台以上冷热源设备和水泵分别并联的场合。系统中的空调设备通常采用电动二通阀来控制水量。特点：变流量水系统的耗电量比定流量系统小的多，特别适用于大型空调水系统。实施要求：（a）末端水量实时控制；（b）保证冷水机组运行的最小安全流量。实施方式：（a）系统供、回水设置压差旁通阀控制目前最常用方式；（b）水泵采用变速控制（通常是变频调速因此也称为一次泵变频调速系统或冷水机组变流量系统）。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）135.一级泵和二级泵系统二、集中空调冷热水系统1)一级泵系统又称为单级泵系统、单式泵系统。根据冷（热）源设备的流量变化情况，则一级泵变流量系统又可分为：“一级泵压差旁通控制变流量系统”和“一级泵变频变流量系统”两种形式。一级泵系统按是否有两组(台)泵串联工作来划分。一级泵压差旁通控制变流量系统 机组定流量运行，水泵定速运行。旁通阀设计流量，取容量最大机组的额定流量。工作原理：当系统处于设计工况下，所有设备都满负荷运行。当末端负荷变小后，末端的二通阀关小，旁通阀两侧的供、回水压差增大而超过设定值，在压差控制器的作用下，旁通阀会自动打开，部分水从旁通阀流过而直接进入回水管，与用户侧回水混合后进入水泵及冷冻机。一级泵变频变流量系统 运行原理：当用户侧冷负荷需求降低时，通过变频器改变冷水泵的转速，减少冷水流量供应，从而使得冷水泵的运行能耗得以降低。机组变流量运行（50%-70%）。水泵有最低运转速度限制。压差旁通阀仍然需要，取各台机组最小流量中的最大值。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）14二、集中空调冷热水系统5.一级泵和二级泵系统1)一级泵系统推荐采用水泵与冷水机组一一对应连接（“先串后并”方式）。优点：运行可靠、节省投资。缺点：机房布置管道略有增加。“先并后串”方式涉及问题：（1）大小搭配的平衡阀配置，（2）电动蝶阀选择及连锁程序；连接形式系统图式优点缺点适用情况一一对应的“先串后并”各机组相互影响较小，运行管理方便。机房内实际管路布置相对复杂，需要合理的设计、布置机房内管路。主机采用大小容量搭配方式时。各自并联后通过母管连接的先并后串“机房内管道布置整洁、有序。1.必须于每台冷水机组支路上增加电动蝶阀，方能保证冷水机组与水泵一一对应运行。2.水泵应闭阀启动或冷水机组能够承受较大范围内水流量降低的要求。机房面积紧张水泵与冷水机组的设置与连接形式让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）15二、集中空调冷热水系统5.一级泵和二级泵系统一次泵变流量系统的主要控制方法：温度控制法、压差控制法a.温度控制法指保持供水温度为7，回水温度为12，供回水温差为5，当负荷下降时，则回水温度下降，t变小，要保持t不变，通过控制温度控制器、变频器来降低水泵转速、减小水流量，此时水泵能耗以转速三次方的关系递减。控制原理：在供回水干管上设置温度检测装置，供水温度控制在7，供回水温差5，所以只需要在回水干管上设置回水温度检测装置。温度检测装置通过分析用户侧温差的变化情况就可以控制水泵的变频调节。其特点是不设随负荷变化而动作的流量调节阀，管路阻抗S等于常数。温差控制示意图空气调节用制冷技术第四版 建工出版社，P221空调工程黄翔 机械出版社，P354让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）16二、集中空调冷热水系统5.一级泵和二级泵系统b.压差控制法当负荷变化时，由于相应管路上阀门开度的变化引起管路压差变化，利用测压点压差值的变化来控制水泵流量。根据测压点位置：末端压差控制法和干管压差控制法。根据压差设置值：定压差和变压差控制法。干管压差控制法控制原理：在供回水干管上设置压差检测装置，当负荷发生变化时，室内温控器根据室内温度的变化改变二通阀的开度，用户侧供回水管道之间的供回水作用压差随末端调节阀开度的改变而改变。压差检测装置通过分析供回水管道之间的作用压差的变化情况就可以控制水泵的变频调节。末端压差控制法控制原理：在最不利环路末端支路两端设置压差检测装置，部分负荷下，室内温控器根据室内温度的变化改变二通阀的开度，末端支路两端作用压差随末端调节阀开度的改变而改变。压差检测装置通过分析末端支路两端的作用压差的变化情况就可以控制水泵的变频调节。干管压差控制示意图末端压差控制示意图让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）17二、集中空调冷热水系统5.一级泵和二级泵系统2)二级泵系统组成：系统在冷热源侧和负荷侧各设置了一组(台)水泵，整个系统可看成由两个环路组成。工作原理：用户侧供水量的调节通过二次泵的运行台数及压差旁通阀来控制，压差旁通阀控制方式与一次泵空调冷冻水系统相同，所以压差旁通阀的最大旁通量为一台二次泵的流量。二次泵变流量空调水系统是目前在一些大型高层民用建筑或多功能建筑群中正逐步采用的一种空调冷冻水系统形式。二级泵系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）18二、集中空调冷热水系统5.一级泵和二级泵系统2)二级泵系统设计要点机组定流量；盈亏管不能设置任何阀门，管径不宜小于总供回水管管径；设计状态，盈亏管水是静止的。一级泵和冷水机组联锁启停。二级泵变流量系统冷水机组冷水机组二次泵一次泵盈亏管主导思想设计的出发点（a）冷水机组在运行过程中水流量不发生变化；（b）协调冷源侧与用户侧水量的供需矛盾（对于非线性水系统）；（c）尽可能节省水泵的运行能耗；（d）降低次级泵装机容量（针对不同环路阻力相差较大的系统）二次泵控制：二次泵台数控制旁通阀最大设计流量为一台二次泵的设计流量。二次泵变频控制（常用）旁通阀最大设计流量为一台二次泵的最小允许运行流量。系统特点：将用户侧和冷源侧的运行控制参数和环路完全分开。用初级泵（一次泵）来满足（a）的要求，用次级泵（二次泵）来满足（b）的要求。实施要求：（a）末端水量实时控制，用户侧变流量运行；（b）冷水机组运行流量不变；（c）次级泵组供水量需要符合用户侧的需求；（d）两级泵串联，需要做好压力平衡初级、次级泵扬程必须计算确定。实施方式：（a）系统供、回水设置压差旁通控制（二级泵采用定速泵）；（b）水泵采用供、回水压差变速控制（二级泵变频调速）；（c）设置盈亏管，平衡初级泵组和次级泵组的水流量差。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）19二、集中空调冷热水系统5.一级泵和二级泵系统防止盈亏管倒流的途径有：1)合理配置一级泵和二级泵台数，保证系统在负荷变化情况下，一级泵水流量小于二级泵水流量；2）二级泵水系统采用压差旁通控制；（旁通阀的最大设计流量为一台定速二级泵的设计流量 或 为一台变速泵的最小允许运行流量。）3）根据负荷正确选择空调末端设备的型号和容量，避免末端设备小温差、大流量下运行；4）在平衡管上设置水流指示传感装置和在二级泵供回水主管上设置温度传感器，监测平衡管水流方向和系统供回水温度，及时采取措施纠正倒流现象的发生。与一级泵系统相比，二级泵系统的主要优点1)当各二次环路负荷特性或阻力相差较大时，由于二级泵系统是按不同区域、不同环路各自的阻力来选择二次泵，所以它比一级泵系统一律按最大阻力环路来选择水泵要节约水泵的初投资和运行费用。2)一次泵的扬程可减小很多，同时二次环路的流量可以随负荷变化，从而可节省整个系统的能耗。3)二次泵对不同用户有较大的适应性。4)当一次泵为压入泵时，整个冷冻水系统的阻力由二次泵来克服，冷水机组蒸发器侧承受的压力降低。二级泵系统的主要缺点系统设备数量要增加、电动机装机容量要增大、管路和机房也要增加，所以工程的初投资比较大。适用场合见民规8.5.4让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）20二、集中空调冷热水系统5.一级泵和二级泵系统一级泵水系统的压差旁通控制（民规8.5.8，8.5.9）一级泵变流量水系统必须设置压差控制旁通电动阀，以保证冷水机组安全运行的最低水流量要求。系统中旁通阀最大设计流量应为一台冷水机组的最小允许流量。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）21二、集中空调冷热水系统2009-1-P-55空调冷水系统应采用二次泵系统的情况，是下列哪些选项？（）（A）各环路压力损失相差悬殊（B）各环路负荷特性相差悬殊（C）系统阻力较高（D）冷水系统采用变速流量调节方式解析:公建节能第5.3.18.6条和民规第8.5.4.3条。秘书处教材P480，系统较大、各环路负荷特性或水流阻力相差悬殊时，宜采用二次泵系统。D选项变速变流量调节方式中最常见的是一次泵变流量系统，不是唯一的方式，一次泵变频变流量系统也可以满足变速流量调节。考查二次泵系统应用的场合。张工培训答案：【ABC】2011-1-P-26某空调系统的末端装置设计的供回水温度为7/12，末端装置的回水支管上均设有电动两通调节阀。冷水系统为一次泵定流量系统（在总供回水管之间设有旁通管及压差控制的旁通阀）。当压差旁通阀开启进行旁通时，与旁通阀关闭时相比较，正确的变化应为下列哪一项？（）（A）冷水机组冷水的进出水温差不变（B）冷水机组冷水的进出水温差加大（C）冷水机组冷水的进出水温差减小（D）冷水机组冷水的进水温度升高解析：秘书处教材图3.7-6。旁通阀关闭，系统处于设计工况，供回水温差为5；当用户负荷变小，末端装置的回水支管上电动两通调节阀关小，管网阻力变大，压差变大会大于压差控制发的设定值，旁通阀会开启，一部分供水会流经压差旁通阀直接进入回水管，混合后回水水温会变高，这样供回水温差变小。考查一级泵变流量系统压差控制阀的工作原理。张工培训答案【C】让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）22二、集中空调冷热水系统2012-1-A-62集中空气调节水系统，采用一次泵变频变流量系统，哪几项说法是正确的？（A）冷水机组应设置低流量保护措施（B）可采用干管压差控制法保持供回水干管压差恒定（C）可采用末端压差控制阀保持最不利环路压差恒定（D）空调末端装置处应设自力式定流量平衡阀解析：秘出处教材P478。为了保证冷水机组安全运行，通常要求在额定的设计冷水量条件下工作，而不能随意降低冷水流量。同时民规第8.5.9条条文说明，当系统用户所需的总流量低至单台最大冷水机组允许的最小流量时，水泵转数不能再降低。为了保证在冷水机组达到最小运行流量时还能够安全可靠的运行，供回水总管之间还应设置最大流量为单台冷水机组最小允许流量的旁通调节。故A选项正确。空调水系统的控制方式包括：干管压差控制、末端压差控制和温差控制。故B、C选项正确。由于用户侧是变流量系统，所以不能采用任何定流量阀门，应设置电动两通阀，D选项错误。本题考点：一次泵变频变流量系统。张工培训答案：【ABC】2008-1-A-60关于空调水系统的说法中，下列哪些是正确的？（）（A）二次泵变流量系统的盈亏管上不能设置任何阀门（B）带有开式膨胀水箱的水系统均为开式系统（C）一次泵变流量系统须设置压差控制的旁通电动阀（D）内区的空调房间应采用四管制系统解析：秘书处教材P478480。盈亏管上不能设置任何阀门，为了保证冷源侧是定流量；开式和闭式的区分，是以系统中的水压特性为判定依据的，因此不能将设置开式膨胀水箱的系统称为开式系统，B选项错误；设置压差控制的旁通电动阀，为了解决冷水机组定流量运行的安全要求和用户侧变流量运行的实际使用要求的矛盾；内区只需供冷，两管制即可，D选项错误。张工培训答案：【AC】让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）23二、集中空调冷热水系统2019-1-A-22某办公建筑采用二级泵变频变流量空调水系统，空调末端为变风量空调机组。空调系统在部分负荷运行时，冷水机组出口温度实测为7，二级泵出口温度实测为9。造成这种现象的原因可能是下列哪项？（）（A）空调末端控制正常，但二级泵扬程过大（B）冷水机组的蒸发器阻力远大于设计计算值（C）一级泵扬程过大（D）平衡管管径过大解析：根据秘书处教材3.7.2-4（P481），但无论是设计状态还是运行的任何调节过程中，都应该绝对避免出现系统用户侧的回水通过盈亏管进入供水管的情况（通常是因为二级泵的扬程选择过大所致）。因为这将导致夏季用户侧系统的供水温度升高。因此选项A正确，其他错误。张工培训答案：【A】2019-1-A-56为保证空调系统经济运行，下列哪些要求是正确的？（）（A）采用二级泵系统时，冷冻水供回水温差不小于4（B）变频控制的冷却水系统，总供回水温差不小于4（C）对于新风+风机盘管系统，全年累计工况下的空调末端能效比不小于7（D）额定制冷量大于1163kW的电制冷机组，全年累计工况下的机组运行效率不小于4.8解析：题干中有“空调系统经济运行”字眼，很容易联想到查空气调节系统经济运行GB/T17981-2007，根据规范4.4.4条，选项A正确；根据规范4.4.3条，变频控制的冷却水系统，总供回水温差不小于5，选项B错误；根据规范5.6.2条表2，新风+风机盘管系统，全年累计工况下的空调末端能效比不小于9，选项C错误；根据规范5.7.2条表3，选项D正确。张工培训答案：【AD】让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）24二、集中空调冷热水系统大流量小温差的原因：1、旁通阀故障或设定值偏大；2、末端电动两通阀口径过大或系统末端调节阀开度过大；3、末端换热器能力不足；4、水泵选型过大；5、水泵出口手动阀开度过大；6、管网实际阻力小于设定值。2016-1-P-56对于集中空调的冷水系统，下列哪几项说法是正确的？（）（A）供水温度恒定的定流量一级泵系统在部分负荷时，通过冷水机组的冷量调节实现供冷量减小，系统中水流量不变，且回水温度升高。（B）在多台冷水机组变流量一级泵的系统中，当水温差符合设计要求，但实测冷水机组流量明显偏小时，说明此时冷水机组运行台数过多，应减少运行台数（C）在变流量二级泵系统中，如果两个环路供回水总管总长度相差300m，且总管沿程比摩阻取150Pa/m，局部阻力为沿程阻力的50%，则该两个环路应分别设置二级泵（D）变流量二级泵系统中，如果系统的回水直接从平衡管旁通后进入供水管，会引起的结果是用户侧水系统的“小温差、大流量”现象解析：流量不变，供冷量减小，温差降低，供水温度恒定，回水温度应该降低，A错误；水温差符合设计要求，说明运行流量为系统所需流量，冷水机组流量偏小说明开启台数过多，分摊水量，应减少运行台数，B正确；根据民规第8.5.4 3条条文说明，阻力相差“较大”的界限推荐值可采用0.05MPa，题中两环 路 阻 力 差 为：300 150 1.5 106=0.0675MPa 0.05MPa，故应分别设置二级泵，C正确；回水通过平衡管进入供水管，形成短路循环，会造成供水温度升高，用户侧供冷量不足，两通阀开启，压差变小，二次泵升频，流量继续加大，温差继续降低，D正确。张工培训答案：【BCD】让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）25三、水系统分区和分环路注：阀A-电动两通阀阀B-球阀阀C-蝶阀、截止阀阀D-静态平衡阀阀E-电动平衡一体调节阀阀F-冷水旁通电动调节阀阀G-闸阀或大口径球阀阀H-电动蝶阀阀J-三合一止回阀冷水一次泵定流量、两管制空调水系统分环路：所有的环路均处于一个水系统之中（各末端的空调水来自同一个冷、热源设备）。通常只是根据不同的使用功能，在管道设置上进行一定区域的划分以方便运行管理或者实现运行节能。分区、分环路概念空调水系统分环路要考虑以下原则：1.系统的运行管理和维护要求。2.节能运行要求。15%分区：是以压力（或水是否连通）为基准，水压力不相关的系统构成了不同的水系统分区。1）按照水压进行分区由于机械制造和使用材料的原因，空调水系统采用的各种设备、附件、管件及管道的工作压力是有一定限制的。2）按照不同建筑或者使用功能分区区域供冷中不同位置的建筑，可以采用分区设置间接式系统。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）26三、水系统分区和分环路分区、分环路概念5）将冷水机组设于水泵的吸入端，可减少冷水机组的承压。2.按照不同建筑或使用功能进行分区通过每栋建筑内设置的换热器，使整个区域内的空调系统成为“集中外网水系统”和多个“独立建筑水系统”的组合模式。分环路示意图分区示意图空调水系统分区要考虑以下原则：1.按照水压力进行分区。其特点包括：1）可以将每个分区的最大工作压力控制在所要求的范围之内。2）高低区采用板式换热器，高低区温度差值12。3）低区供水温度宜取57。4）尽量用足低区能够达到的高度。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）27四、冷却水系统冷却水系统的作用：冷却水系统是为制冷系统冷凝器冷却服务的，合理设计冷却水系统，为冷水机组的正常运行提供保障。冷却水系统按供水方式可分为：1）直流供水系统冷却水经过冷凝器等用水设备后，直接排入原水体，一般适用于水源水量充足的地方。2）循环冷却水系统将通过冷凝器后的温度较高的冷却水，经过降温处理后，再送入冷凝器循环使用的冷却系统。空调冷却水系统的分类1.按照系统的水特征分：1）开式系统。一般多用于“集中空调冷却水系统”2）闭式系统。对于“用户冷却水系统”和“集中空调冷却水系统”都是适用的。闭式系统投资大。2.按照使用的冷却水分：1）直流式系统2）循环式系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）28四、冷却水系统1.冷却水散热系统1）间接式换热（闭式冷却塔）通过在冷却水系统中设置热交换器，将冷却水热量用其他的介质带走，就构成了冷却水间接冷却换热系统。冷却水散热系统1.间接式换热，冷却水为闭式系统。比较典型的有：1）地表水间接换热系统（包括海水冷却）；2）土壤源（地埋管）换热系统；3）闭式冷却塔（也称为“蒸发式冷却塔”）2.直接蒸发冷却，包括：1）自然通风循环冷却系统2）机械通风循环冷却系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）29四、冷却水系统三种间接式换热冷却水系统之比较名称地表水间接换热系统（包括海水冷却）土壤源（地埋管）换热系统闭式冷却塔（也称为“蒸发式冷却塔”）示意图特点1.地表水间接换热的优点是确保了机组冷却水的水质；2.注意地表水的腐蚀性以及所带杂质及海洋微生物等对换热器的腐蚀性，所以换热器要用防腐性能较好的材料，如：钛钢板。该系统设计的关键：需要结合模拟 计算和地勘热响应试验来确定地埋管的换热能力，其全年的土壤热平衡是一个重要的设计内容。冷却水通过冷却塔内设置的冷却盘管与塔内循环水喷淋形成的蒸发式热交换，使得出塔水温满足冷水机组冷凝器的进水温度要求。1.冷却水散热系统让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）30四、冷却水系统1.冷却水散热系统2）直接蒸发冷却换热（开式）冷却水与空气直接接触，利用空气湿球温度比较低的特点，对冷却水进行冷却。冷却水系统按通风方式又可分为：自然通风冷却系统机械通风冷却系统冷却塔冷却机理两个方面：一、利用水本身的蒸发潜热来冷却水；二、利用水和空气两者的温度差，通过热传导来冷却水。在冷却塔内，热水下淋过程与周围空气存在温度差和湿度差，发生两种传热作用，一是蒸发传热，二是接触传热，使水温降低。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）31四、冷却水系统1.冷却水散热系统2）直接蒸发冷却换热（开式）蒸发传热是冷却水在冷却塔中由于气化而从液相带到空气中的潜热量。进人冷却塔的空气相对湿度一般总小于100，而在填料处水膜表面的空气、水蒸气已达饱和状态，水蒸气就不断扩散到空气中去。只要水表面的饱和蒸汽压比空气中的水蒸气分压大，水表面的蒸发就必然会存在。蒸发传热的过程使一部分冷却水从液相转移到空气中，所以是水的传质过程。由于水有很高的汽化潜热，每蒸发1kg水、要带走约2.43106J的热量，占冷却塔中传热量的7580。接触传热是当空气的湿球温度低于水温时，热量从水传向空气，使空气温度提高而水温降低，这部分热量的传递通过温度显示出来，称为显热，约占冷却塔中传热量的2025%。在热量传递的过程中，传导和对流都在起作用，以传导为主，冷却水与空气之间直接接触传递的热量qq传=K传AtK传 由流体的流动状态和物料特性所决定，A 为气液两相真实的传热面积（m2）t 为两相的温度差（）冷却塔制取冷却水的极限温度空气湿球温度ts让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）32四、冷却水系统1.冷却水散热系统qqq=q+qq=0qq=qqqq=q-qqqq=0（a）（b）（c）（d）水面散热过程：q接触散热量；q蒸发散热量（a）twtg，即水温大于气温。两种热量都由水面散向空气，q=q+q，水温降低，水产生蒸发损耗。（b）tw=tg，即水温和气温相等。接触散热停止，蒸发散热照常进行，q=q，水温降低，水产生蒸发损耗。（c）tsttg。由于水温低于空气干球温度，从空气向水中产生接触传热；水面蒸发散热照常进行，q=q-q0，水温降低。（d）tw=tstg。同（c）的传热情况，但q=q，所以q=0，即水温不再降低，但蒸发仍在发生。如果水温继续下降，将产生qq，水温又会升高，所以tw=ts是水冷却的极限。空气干球温度tg湿球温度ts冷却水水温twq+q0twtgq=0，q0tw=tgq0，q0，q+q0tstwtgtw=tsq0，q0，q+q=0冷却塔换热过程让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）33四、冷却水系统1.冷却水散热系统两种直接式换热冷却水系统之比较自然通风循环冷却系统机械通风循环冷却系统示意图特点1.装置占地面积大、体积大、冷却效率不高；2.适用于空气温度都比较低地区的小型制冷系统；3.很多工程已不再采用自然通风循环冷却水系统。由于采用强制机械通风，因此冷却效率高，结构紧凑，尤其适用于占地面积受到较大限制的民用建筑空调系统。与直流式比，其水量损失主要是直接蒸发冷却所必需的水蒸发量以及一定的出塔空气的飘水量损失。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）34四、冷却水系统2.冷却塔目前使用最多的是逆流或横流形式的机械通风直接蒸发式冷却塔根据水与空气相对运动的方式不同，冷却塔可分为逆流式冷却塔和横流式冷却塔两种。1）逆流式冷却塔组成：外壳、轴流风机、填料层、进水及布水管、出水管、集水盘和进风百叶等。工作原理：在风机的作用下，空气从塔下部进入，顶部排出。空气与水在冷却竖直方向逆向而行，热交换效率高。冷却塔的分类1.按通风方式分类1）自然通风冷却塔；2）机械通风冷却塔；3）混合通风冷却塔4）引射冷却塔2.按冷却方式分类1）直接蒸发式冷却塔2）间接蒸发式（闭式）冷却塔3）混合冷却式冷却塔3.按水与空气的流向分类：1）逆流式冷却塔2）横流式冷却塔3）混流式冷却塔闭式冷却塔闭式冷却塔让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）35四、冷却水系统2.冷却塔2）横流式冷却塔工作原理：空气从水平方向横向穿过填料层，然后从冷却塔顶部排出，水从上至下穿过填料层，空气与水的流向垂直，热交换效率不如逆流式。气流阻力较小，布水设施维修方便。一般大型的冷却塔都采用横流式冷却塔。横流式冷却塔横流式冷却塔逆流式冷却塔逆流式冷却塔横流式冷却塔横流式冷却塔让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）36四、冷却水系统3.冷却水系统设计1）冷却水水温从节能观点看，较低的冷却水进水温度有利于提高冷水机组的能效比，但为了保证冷水机组能够正常运行，提高系统运行的可靠性，通常冷却水温度有最低水温限制的要求。冷水机组类别冷却水进口最低温度（）冷却水进口最高温度（）名义工况冷却水进出口温差（）电动压缩式15.5335直燃性吸收式55.5蒸汽单效型吸收式243457冷却水温越低，冷水机组的 COP 值越高，因此，只要在机组允许范围，可以尽可能的低温。冷水机组的冷却水
