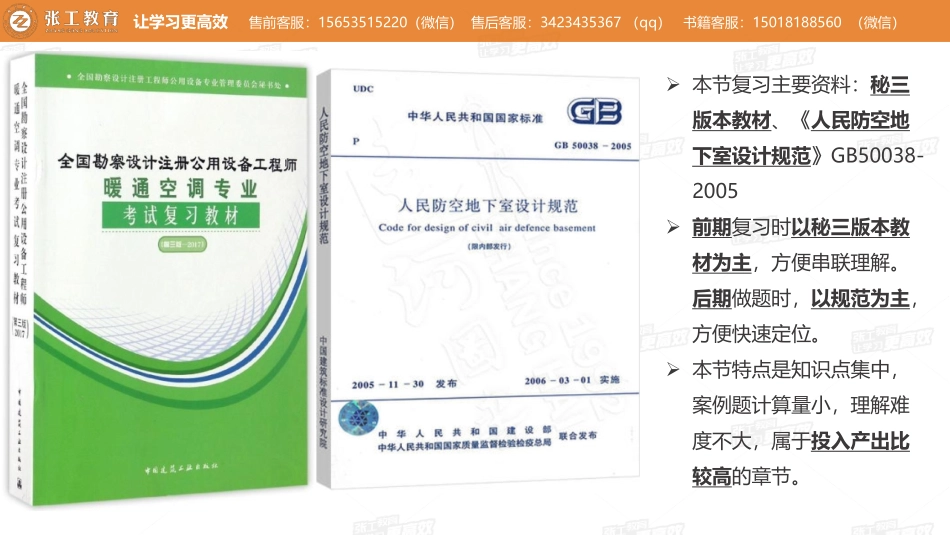

让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）网络授课及时答疑专属题库暖暖 通通 专专 业业主讲教师：老杨老师人民防空地下室通风让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）.1.2.3.4目录C O N T E N S设计参数人防工程地下室通风方式防护通风设备选择人防地下室柴油电站通风.5前言综述让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）本节复习主要资料：秘三版本教材、人民防空地下室设计规范GB50038-2005 前期复习时以秘三版本教材为主，方便串联理解。后期做题时，以规范为主，方便快速定位。本节特点是知识点集中，案例题计算量小，理解难度不大，属于投入产出比较高的章节。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）人民防空地下室通风历年题量统计年份知识题案例题分值单选多选2010210420111217201221042013112720141001201600002017010220180000201900002020年预计会考1道选择1道案例题让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）1、前言综述 人防工程是战时掩蔽人员、物资以及保护人民生命财产安全的重要场所。由于人防工程处于地下,与地面建筑相比其密闭性强,出入口少,对空气流通不利,较潮湿,热量不易排出,发生火灾不易扑救;其次,围护结构的热稳定性远大于地面建筑,因此人防地下室室内温度波动小。所以，通风系统是保障人防工程空气环境的重要设施。通风系统设计应遵守人民防空地下室设计规范GB50038和人民防空工程设计防火规范GB50098的规定。指挥工程：保障人防指挥机关战时工作的人防工程(包括防空地下室)医疗救护工程：医疗救护工程：战时对伤员独立进行早期救治工作的人防工程(包括防空地下室)。按照医疗分级和任务的不同,医疗救护工程可分为中心医院、急救医院和救护站等1.1、规范术语让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）防空专业队工程：保障防空专业队掩蔽和执行某些勤务的人防工程(包括防空地下室),一般称防空专业队掩蔽所。一个完整的防空专业队掩蔽所一般包括专业队队员掩蔽部和专业队装备(车辆)掩蔽部两个部分。但在目前的人防工程建设中,也可以将两个部分分开单独修建。人员掩蔽工程：主要用于保障人员掩蔽的人防工程(包括防空地下室)。按照战时掩蔽人员的作用,人员掩蔽工程共分为两等:一等人员掩蔽所,指供战时坚持工作的政府机关、城市生活重要保障部门(电信、供电、供气、供水、食品等)、重要厂矿企业和其它战时有人员进出要求的人员掩蔽工程;二等人员掩蔽所,指战时留城的普通居民掩蔽所。配套工程:系指战时的保障性人防工程(即指挥工程、医疗救护工程、防空专业队工程和人员掩蔽工程以外的人防工程总合),主要包括区域电站、区域供水站、人防物资库、人防汽车库、食品站、生产车间、人防交通干(支)道、警报站、核生化监测中心等工程。不同功能的地下室空间其室内设计参数、防护标准等有所不同让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2、设计参数2.1、室外空气计算参数 人防工程地下室通风与空气调节室外空气计算参数：按照现行国家规范民用建筑供暖通风与空气调节设计规范 GB 50736中的有关规定执行 人防工程地下室升温通风降湿和吸湿剂除湿夏季室外空气计算温湿度：两种降湿方法的室外空气计算参数，一般夏季采用通风温度（即历年最热月14时的月平均温度的平均值）为干球温度 室外空气计算含湿量，采用历年平均不保证400h含湿量值 人防工程地下室排除余热夏季通风室外空气计算温度、湿度 夏季通风排除余热室外空气计算温度，采用历年最热月14时的月平均温度的平均值 室外空气计算相对湿度，采用历年最热月14时的月平均相对湿度的平均值 室外冬、夏季大气压力、风速 冬室室外大气压力、主导风向及频率，采用历年最冷三个月的平均值 夏季室外大气压力、主导风向及频率，采用历年最热三个月的平均值让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）2、设计参数2.1 室内空气计算参数人防工程地下室室内空气计算参数的确定一般综合考虑以下因素：保证人防工程地下室内工作人员身体健康并有一定的舒适感，以满足人员长期在人防工程地下室进行正常工作的环境要求 满足人防工程地下室的防潮要求，确保产品质量和生产设备、仪表的正常运行并延长其使用寿命 既要考虑人防工程特殊性，又要使一次投资和运行成本的最小化，室内空气参数的标准（一般指温湿度及新风量），应根据平时和战时使用功能要求确定 室内空气计算参数的内容：温度、相对湿度、风速及新风量具体空气计算参数推荐数值参见人民防空地下室设计规范GB50038第5章内容让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）人防工程地下室室内空气计算参数推荐数值2、设计参数 战时清洁通风时的室内空气温度和相对湿度 人防规5.2.3让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）l 平时使用的人防工程地下室室内空气温度和相对湿度 人防规5.3.102、设计参数让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）l 战时、平时使用的人防工程地下室人员新风量 人防规5.3.9/5.2.22、设计参数让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）l 平时使用的人防工程地下室换气次数 人防规5.3.112、设计参数让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）人防地下室通风方式战时通风（防护通风）清洁通风滤毒通风隔绝通风平时通风3、人防工程地下室通风方式人防工程地下室通风方式分为平时通风和防护通风(战时通风)两类。重要！注意各类“通风”的层级及隶属关系。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3、人防工程地下室通风方式 人防工程地下室通风方式分为平时通风和防护通风(战时通风)两类。3.0、平时通风 目前人防工程多为平战结合，平时多为汽车库或各种设备用房、库房等。由于平时和战时功能不同，在通风系统上的战时防护设备处于预留状态，临战时要采取平战转换措施。设计时应满足平时及战时使用功能及战时转换措施，其他设计原则参照民用建筑通风及空调设计原则。一般分为早期转换、临战转换、紧急转换三个转换时段。早期转换工作内容：复核技术资料，定购物资、器材，构件加工，落实施工队伍。临战转换工作内容：工程口部、孔洞封堵、防爆隔墙、后加柱、干厕砌筑、活置门槛的安装，战时使用设备安装调试。紧急转换工作内容：工程防护单元连通口转换，检查验收战时封堵及设备的安装调试质量。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3、人防工程地下室通风方式 人防工程地下室通风方式分为平时通风和防护通风(战时通风)两类。3.1、防护通风设计原则 人防工程地下室的防护通风设计必须根据其相应的防护要求,采取对应的技术措施保证工程内部的安全,主要设计原则包括 战时使用及平战两用的进风口、排风口宜在室外单独设置,风口位置宜隐蔽,并应采取防倒塌和防堵塞措施 能有效防止冲击波通过进、排风口进入工程内部 通风系统必须具有良好的密闭性,防止外界污染空气沿通风管道进入室内 用于人员隐蔽的地下室,必须设置专用的除尘滤毒装置,将一定量的室外染毒空气处理至安全浓度后送入地下室 具有一定的隔绝防护能力，在规定的隔绝防护时间内保持室内二氧化碳浓度不超过允许值。在滤毒通风时,保证地下室内有一定的超压和防毒通道的通风换气次数 能够随时了解地下室内外染毒和超压情况。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3、人防工程地下室通风方式3.2、防护通风方式 防护通风又称为战时通风,防护通风分为三种方式:清洁通风、隔绝通风和滤毒通风。清洁通风:在人防地下室室外的空气未受毒剂等污染时,但出入口的门已关闭,通风系统通过门式防爆波活门进风时的通风方式。隔绝通风:指把人防地下室内部空间与外界连通口上的门和通风系统上的阀门全部关闭或封堵,室内外停止空气交换,在人防地下室由通风机使室内空气实施内循环的通风方式。滤毒通风:当人防地下室室外的空气受毒剂等污染,进入地下室内部的空气应经过特殊处理,并将在地下室内部换气后的废气靠超压排气系统排出室内的通风方式。战时为医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、生产车间和电站控制室、区域供水站的防空地下室,应设置清洁通风、滤毒通风和隔绝通风；战时为物资库的防空地下室,应设置清洁通风和隔绝防护。滤毒通风的设置可根据实际需要确定人防规5.2.1让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3、人防工程地下室通风方式3.3、防护通风系统的组成 对于有人员掩蔽和工作的人防工程地下室,可将内部的房间分为送风房间和排风房间两类。l 送风房间是人员生活和工作的中心,对空气卫生标准要求较高,需要不断地送人新鲜空气或者经过空调设备处理后具有一定温、湿度的空气,如人员掩蔽房间、体息室、办公室、会议室、车间、通信室等;l 排风房间是指不断产生异味或有害物的房间,如厕所厨房、盥洗间、污水泵间、蓄电池间、柴油发电机房等。l 为了防止排风房间产生的有害气体向其他房间扩散,必须将送风房间用过的空气,有序地通过这些排风房间排到工程外。对于无人员掩蔽和工作的防空地下室,需要将室外的清洁新风送入室内,同时将室内的污浊空气排出室外,达到通风换气的目的让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3、人防工程地下室通风方式3.3、防护通风系统的组成进风系统 进风系统是战时室内新风供给的唯一途径,为了保障室内掩蔽人员或物资等对新风需求,必须保证战时进风系统安全可靠。人防工程地下室的进风系统,根据不同的通风方式应由消波设施、粗效过滤器、过滤吸收器(滤毒器)、密闭阀门、进风机以及连接这些设备的管道组成。消波设施是阻挡冲击波进入并削弱冲击波压力的设施,一般由防爆波活门和扩散室(或扩散箱)组成。进风系统应区别不同情况采取相应的设置方式,常用的三种方式：清洁通风与滤毒通风合用通风机的进风系统 清洁通风与滤毒通风分设通风机的进风系统 仅设有清洁通风与隔绝通风的进风系统让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）清洁通风与滤毒通风合用通风机的进风系统l 操作方式：a.清洁通风时：密闭阀门3a、3b开启，3c、3d关闭，插板阀关闭，球阀关闭b.滤毒通风时：密闭阀门3c、3d开启，3a、3b关闭，插板阀关闭，球阀开启c.隔绝通风时：密闭阀门3a、3b、3c、3d全部关闭，插板阀开启，球阀开启，实施工程内部循环通风3、人防工程地下室通风方式油网过滤器过滤吸收器风量调节阀门让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）防护通风系统的组成l 进风机应设在清洁区，油网滤尘器和过滤吸收器应设在染毒区，清洁进风管路和滤毒进风管路上应分别至少设两个密闭阀门，且一个设在清洁区，另一个设在染毒区l 清洁进风时风量大、管路阻力小；滤毒进风时的风量小、管路阻力大。当清洁进风和滤毒进风合用风机时，应在风机高效率区同时满足两者风量和风压要求风机。如不能选到适合的风机，宜采用清洁进风和滤毒进风分设风机的进风系统l 由于滤毒进风管路的阻力远大于清洁进风管路的阻力，在滤毒进风时，如果密闭阀门3a和3b的密闭性能下降，则室外染毒空气很容易通过清洁进风管路进人到工程内，所以必须设置增压管，在密闭阀门3a和3b之间的管段形成一个正压气塞区，防止毒气通过该管进人工程内 l 滤毒通风时，应调节风量调节阀门的开度，确保滤毒进风量等于或小于过滤吸收器的额定风量。只有合用时需要设置增压管让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）清洁通风与滤毒通风分设通风机的进风系统 操作方式a.清洁通风时：密闭阀门3a、3b开启，3c、3d关闭，插板阀关闭b.滤毒通风时：密闭阀门3c、3d开启，3a、3b关闭，插板阀关闭c.隔绝通风时：密闭阀门3a、3b、3c、3d全部关闭，插板阀开启，实施工程内部循环通风让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）防护通风系统的组成l 进风机应设在清洁区，油网滤尘器和过滤吸收器应设在染毒区，清洁进风管路和滤毒进风管路上应分别至少设两个密闭阀门，且一个设在清洁区，另一个设在染毒区l 当清洁进风和滤毒进风分设风机时，滤毒进风的安全度大于清洁和滤毒合用进风机的系统，且易选取风量和风压适合的风机，系统运行较为经济，宜优先采用该种进风系统。l 当清洁进风和滤毒进风分设风机时，滤毒通风时清洁进风管上密闭阀门3b的右端处于正压，密闭阀门3a的左端处于负压区，即使密闭阀门3a、3b的密闭性能下降，室外毒气也不可能通过清洁进风管路进人到工程内，所以可以不设增压管。l 滤毒通风时，应调节风量调节阀门的开度，确保滤毒进风量等于或小于过滤吸收器的额定风量。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）仅设有清洁通风与隔绝通风的进风系统 采用该进风系统时应注意：l 清洁通风时，密闭阀门3a、3b开启，插板阀关闭l 隔绝通风时，密闭阀门3a、3b关闭、插板阀开启，实施工程内部循环通风l 设清洁、隔绝两种防护通风方式的工程一般都有防毒要求，为保证进风系统的密闭性，必须设置两个密闭阀门3a和3b让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）仅设有清洁通风与隔绝通风的进风系统l 物资库是防空地下室工程中仅设清洁、隔绝两种防护通风方式的最典型工程，由于物资库工程战时具有防毒要求，且必要时可暂停通风，因此进风可采用设一道密闭防护门和一道密闭门的方式，同时起到了消波设施和密闭阀门3a、3b的作用，如图所示让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）排风系统一般由设在排风房间的排风口、排风机、密闭阀门、洗消间的排风设施（仅适用于有滤毒通风方式的工程）、消波设施、排风竖井以及连接这些设备的管道组成l 清洁通风时，进风系统不断地向室内送入大量新风，为了维持室内风量平衡，必须将室内的污浊空气及时经过需要排风的房间（如厕所、盥洗室等）排出室外，保证排风房间的换气要求，此时应采用机械排风系统l 滤毒通风时，进风系统向室内送入的新风量比清洁通风时小得多，滤毒通风的目的是满足室内人员的基本呼吸需求、形成室内超压以及保证洗消间和防毒通道的换气。此时，必须关闭排风机及相应的密闭阀门，采用超压排风。l 隔绝通风时，应关闭所有阀门及排风机，靠进风机实现室内空气的循环3.3、防护通风系统的组成排风系统让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.3、防护通风系统的组成排风系统 设有清洁、滤毒、隔绝三种防护通风方式，同时简易洗消间设置于防毒通道内时，排风系统可按下图的方式设置该排风系统的操作方式为：l 清洁排风时，开启阀门3a、3c，关闭阀门3bl 滤毒排风时，开启阀门3b、3c，关闭阀门3al 隔绝通风时，阀门全关闭让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.3、防护通风系统的组成排风系统设有清洁、滤毒、隔绝三种防护通风方式，同时设置简易洗消间时该排风系统的操作方式为：l 清洁排风时，开启阀门3a、3c，关闭阀门3bl 滤毒排风时，开启阀门3b、3c，关闭阀门3al 隔绝通风时，阀门全关闭l 短管4应设置在墙的下部让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.3、防护通风系统的组成排风系统 设有清洁、滤毒、隔绝三种防护通风方式，同时设置洗消间时l 清洁排风时，开启阀门3a、3b，关闭阀门3c、3d、3el 滤毒排风时，开启3c、3d、3e，关闭阀门3a、3bl 隔绝通风时，阀门全关闭l 短管4应设置在墙的下部让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.4、防护通风系统的风量计算新风量l 清洁通风和滤毒通风新风量计算人防工程地下室清洁通风时新风量：式中：清洁通风时的新风量，m3h 清洁通风时掩蔽人员新风量设计计算值，m3(P h)，见下表 战时人防地下室内掩蔽的人员数量，P?=?让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）人防工程地下室滤毒通风时新风量：式中：LR滤毒通风时按掩蔽人员数量计算所得的新风量，m3hL2 滤毒通风时掩蔽人员新风量设计计算值，m3(P h)，表2.11-5n战时人防地下室室内掩蔽的人员数量，P;LH滤毒通风时为保持人防地下室内一定超压值所需的新风量，m3hVF滤毒通风时人防地下室主要出入口处最小防毒通道的有效容积，m3KH最小防毒通道的设计换气次数，次h，见表2.11-7LF滤毒通风时人防地下室室内保持超压时的漏风量，m3h，可按室内清洁区有效容积的4%(每小时）计算取两者较大?=?=?+?让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.4、防护通风系统的风量计算排风量 清洁通风和滤毒通风的排风量计算：清洁通风：为了保持清洁通风时地下室内为微正压，清洁通风排风量LQP应略小于清洁通风新风量LQ，一般可取新风量的90%95%：滤毒通风：滤毒通风排风量 式中：LD 滤毒通风时的新风量，m3h LF 滤毒通风时人防地下室室内保持超压时的漏风量，m3h，可按室 内清洁区有效容积的4%(每小时）计算根据此排风量的值选用排风消波设施、设计机械排风系统中的排风管道、选择排风机?=?(?%?%)?=?a.根据此值设计设置在主要出入口的超压排风系统的自动排气活门（或防爆超压排气活门）的规格及数量、通风短管直径等b.尚应保证滤毒通风排风量能够满足最小防毒通道换气次数的要求让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.4、防护通风系统的风量计算隔绝通风设计a.人防地下室处于隔绝防护时，人员不得出入，进排风系统上的阀门全关闭，以保持人防地下室的密闭性，靠进风机实现室内空气的循环b.隔绝防护时间及隔绝防护时室内CO2容许体积浓度、O2体积浓度应符合下表 让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.4、防护通风系统的风量计算隔绝通风设计l 在设计时对人防地下室隔绝防护时间t按下式校核 当计算出的隔绝防护时间不能满足表2.11-8规定时。应采取增加O2、减少CO2或减少战时掩蔽人员数等措施。式中：V0人防地下室清洁区内的容积，m3h C人防地下室室内CO2容许体积浓度，%，应按表2.11-8确定 C0隔绝防护前人防地下室室内CO2初始浓度，%，宜按下表确定 C1清洁区内每人每小时呼出的CO2量，L(P h)。掩蔽人员宜取20，工作人员宜取20-25；n隔绝防护时清洁区内实际的掩蔽人数，P t=?(?)/?让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.5、汽车库和人防物资库通风系统防护设计 为了确保汽车库和人防物资库战时通风的效果，尤其是大型库房，一般均应设置机械进排风系统。战时汽车库和物资库一般无人员长期滞留，且必要时可暂停通风，因此汽车库和物资库只设置清洁通风和隔绝通风。进排风系统原理如下图所示 让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.5、汽车库和人防物资库通风系统防护设计l 物资库通风换气量按库内清洁区的换气次数为12次/h计算。当库内储存的物资对新风质量要求严格时，进风系统上一般应设置油网滤尘器l 当库内储存的物资对空气温湿度有一定的要求时，应设置空调除湿设备，保证库内温湿度符合要求l 战时汽车库进排风系统除设置必要的消波设施等防护措施外，进排风系统的设计方法同平时车库，应遵守汽车库建筑设计规范JGJ100和汽车库、修车库、停车场设计防火规范GB50067的有关规定l 汽车库战时不要求防尘，进风系统可不设置油网滤尘器l 战时汽车库的通风换气量可比平时适当降低让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.5、汽车库和人防物资库通风系统防护设计a.战时风管、风口尽量利用平时风管、风口；有防护和密闭要求的风管（密闭阀门与消波设施之间的风管），应采用23mm厚钢板焊制，进排风口部所选用防爆波活门额定风量应大于或等于战时清洁通风量 b.对于库存物资防毒要求不高、允许轻微染毒的物资库和汽车库，进排风防护系统上的消波设施（防爆波活门+扩散室）可采用“防护密闭门+防毒通道+密闭门”的系统c.对于小型物资库和汽车库，可只设置机械进风系统，排风则通过打开防护密闭门来实现，或只设置机械排风系统，进风则通过打开防护密闭门来实现，进排风系统的设置方法 让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.6、平战结合通风方式l为了更好地发挥人防地下室平时的社会效益和经济效益，供暖通风与空调设计必须充分考虑平战结合的需要，使新建的人防地下室不仅能确保其战时的防护功能，而且能满足平时的使用要求l设计中应优先考虑将平时通风方式和战时通风系统结合起来，当无法平战结合时，也可以单独设置平时的进、排风系统 l人防地下室的战时通风方式是根据其战时功能要求确定的，目前用于平战结合的人防地下室有：a.人员掩蔽类工程b.医疗类工程c.物资储备类工程d.汽车库工程让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.6、平战结合通风方式 人员掩蔽类工程 战时的人员掩蔽类工程平时可用作办公、旅馆、社区活动室等有人员活动的场所，此时进行的平战结合的通风方式应注意以下几点：l 人防地下室平时使用进、排风竖井和进、排风口应尽量与战时合用。合用消波装置宜选用门式防爆波活门。应在接口处设置转换阀门。平时通过该活门最大通风量，宜按防爆波活门扇完全开启时风速不大于10m/s确定l 平时和战时的进、排风口分设时，可将二者布置在不同方向上，合用部分通风管道，此时的防爆波活门按战时清洁通风量要求选型l 人防地下室平时和战时合用一个通风系统时，应按规定选用通风和防护设备l 人防地下室内的厕所、盥洗室、污水泵房等排风房间，宜按防护单元单独设置平战两用的排风系统l 视需要，可增设平时使用需要的进、排风机，室内的通风管道尽量平时与战时合用l 满足平时使用功能的设计，还应符合相应的防火设计规范的要求 让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）3.6、平战结合通风方式 医疗类工程此类工程，平时使用的系统设计，应根据其平时功能执行国家现行相关标准和规范，方便平时使用和维护，且应同时确保战时工程的防护功能。平时和战时通风时，应根据工程内各类用房的使用要求设置机械送排风系统l 清洁通风时，排风房间应采用负压排风，房间排风换气次数宜按下表确定l 当工程清洁通风计算的总排风量大于按人员新风量计算的总进风量时，工程设计总进风量宜按总排风量的1.051.10倍确定要保持正压让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）战时用途为物资库、汽车库工程，平时可作库房、商场超市、文体娱乐场所等，设计时可采用以下两种平战结合的通风方式l 平时与战时合用进、排风竖井 a.平时进、排风口利用战时进排风竖井，室内合用通风管道，通风管道按最大进、排风量要求计算管径大小b.防爆波活门应按活门开启后风速不大于10m/s的进、排风量选型c.根据平时使用要求可增加除湿机d.战时排风打开手动密闭阀门或靠超压排风l 平时与战时分设通风竖井 当平时进风量远远大于战时进风量，防爆波活门开启后的进风量仍不能满足平时所需风量要求时，平时与战时进、排风应分别设置通风系统 平时进、排风口可利用采光窗井或单独设置进、排风竖井，在防护上可采用外加防护挡窗板或在进、排风口处加设防护密闭门和密闭门的做法平战结合通风方式物资存储类工程让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）汽车库工程 战时用途汽车库，平时使用功能要与其用途相对应，宜作为汽车库或大型仓库a.平时汽车库要求的换气次数是6次/hb.同时汽车库通风系统设计要符合汽车库设计规范JGJ100和汽车库、修车库、停车场设计防火规范GB50067的要求需要设置排风、排烟系统c.平时通风量远远大于战时所需风量要求。因此平时兼顾战时通风，在进排风口处应设有防护措施让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）l 人防地下室平时和战时合用一个通风系统时，应按平时工况和战时工况分别计算系统的新风量，并按下列规定选用通风和防护设备 按最大计算新风量选清洁通风管管径、粗效过滤器、密闭阀门和通风机等设备 按战时清洁通风的计算新风量选用门式防爆波活门，并按门扇开启时的平时通风量进行校核 按战时滤毒通风的计算新风量选用滤毒进（排）风管路上的过滤吸收器、滤毒风机、滤毒通风管及密闭阀门4.1、防护通风设备风量的确定 4、防护通风设备的选择让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）4.1、防护通风设备风量的确定 l 人防地下室平时和战时分设通风系统时，应按平时和战时工况分别计算系统新风量，并按下列规定选用通风和防护设备a.平时使用的通风管、通风机及其他设备，按平时工况的计算新风量选用b.防爆波活门、战时通风管、密闭阀门、通风机及其他设备，按战时清洁通风的计算新风量选用c.滤毒通风管路上的设备，则按滤毒通风量选用，过滤吸收器、滤毒风机、滤毒通风管及密闭阀门，按战时滤毒通风的计算新风量选用让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）4.1、防护通风设备风量的确定 让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）4.1、防护通风设备风量的确定 让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）4.2、主要防护通风设备l 防爆波活门：是设置在通风口外侧、在冲击波来到时能迅速关闭的防冲击波设备，常用的有悬板式防爆波活门 l 扩散室或扩散箱（仅适用于5级和6级人防地下室）：是利用一个突然扩大的空间的空间扩散作用来削弱冲击波压力的防护措施 l 进风过滤器：消除进风中放射性污染尘埃是通风系统滤尘的主要目的，其次是空气进人防空地下室时也要进行一般过滤处理，以满足室内最基本的空气品质要求。目前常用的是LWP型滤尘器，也称油网过滤器。一般装在清洁式通风与滤毒式通风合用的管道上l 进风滤毒器：又称过滤吸收器，由精滤器和吸收器两部分组成。因为在空气中的毒剂呈现蒸汽态和气溶胶两种状态，在过滤吸收器中，能够过滤有害气溶胶的称为精滤器（也称滤烟层）；能够吸附有毒蒸汽的称为滤毒器（也称吸收器）。尽管过滤吸收器的种类较多，但工作原理是相同的均是通过滤烟层和滤毒层来实现防毒的目的。让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）4.2、主要防护通风设备l 密闭阀门：是保障通风系统密闭防毒的专用阀门，是转换通风方式不可缺少控制设备，分手动和手动、电动两用式密闭阀门。l 自动排气活门：超压自动排气活门的简称，是靠活门两侧空气的压差作用自动启闭的具有自动抗冲击波余压功能的排风活门，主要用于防护工程的排风口部。平时处于关闭状态，具有借内外空气压力差自动启闭活门的功能以及爆炸冲击波到来时，活门瞬间自动关闭，起到防爆波作用（可承受0.3MPa的冲击波压力）l 通风机：分手摇电动两用风机和电动脚踏两用风机两种l 其他防护设备：密闭测量管、超压测量管、管道穿密闭墙的密闭翼环、空气取样管与压力测量设置等让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）【2013】、关于人防工程防护通风设备的表述，下列何项是错误的？（）（A）防爆波活门是阻挡冲击波沿通风口进入人防工程内部的消波设施（B）防爆波活门的选择根据是工程的抗力级别和清洁通风量等因素确定（C）防爆超压自动排气活门可用于抗力为0.25MPa的排风消波系统（D）密闭阀门是人防通风系统的平时与战时转换通风模式的控制部件，只能开关，不能调节风量例题、当人防地下室平时和战时合用通风系统时，何项是错误的？（）（A）应按平时和战时工况分别计算系统的新风量（B）应按最大计算新风量选择清洁通风管管径、粗过滤器和通风机等设备（C）应按战时清洁通风计算的新风量选择门式防爆波活门，并按门扇开启时，校核该风量下的门洞风速（D）应按战时滤毒通风计算的新风量选择过滤吸收器例题、人防地下室应具备通风换气条件的部位是哪几项？（）（A）染毒通道（B）防毒通道（C）简易洗消间（D）人员掩蔽部让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）【2013】、关于人防工程防护通风设备的表述，下列何项是错误的？（）（A）防爆波活门是阻挡冲击波沿通风口进入人防工程内部的消波设施（B）防爆波活门的选择根据是工程的抗力级别和清洁通风量等因素确定（C）防爆超压自动排气活门可用于抗力为0.25MPa的排风消波系统（D）密闭阀门是人防通风系统的平时与战时转换通风模式的控制部件，只能开关，不能调节风量解析：根据人民防空地下室设计规范（GB 50038-2005），第2.1.55条，A项正确；第5.2.10条，B项正确；第5.2.14条，C项正确，D项中密闭阀门有一定的调节功能。密闭阀门：是保障通风系统密闭防毒的专用阀门，是转换通风方式不可缺少的控制设备，分手动和手动、电动两用式密闭阀门。张工培训答案：【D】让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）例题、当人防地下室平时和战时合用通风系统时，何项是错误的？（）（A）应按平时和战时工况分别计算系统的新风量（B）应按最大计算新风量选择清洁通风管管径、粗过滤器和通风机等设备（C）应按战时清洁通风计算的新风量选择门式防爆波活门，并按门扇开启时，校核该风量下的门洞风速（D）应按战时滤毒通风计算的新风量选择过滤吸收器解析：人民防空地下室设计规范（GB 50038-2005）5.3.3.3 防爆活波门应按清洁通风量计算，按平时通风量校核。C项错。张工培训答案：【C】让学习更高效 售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560 （微信）例题、人防地下室应具备通风换气条件的部位是哪几项？（）（A）染毒通道（
