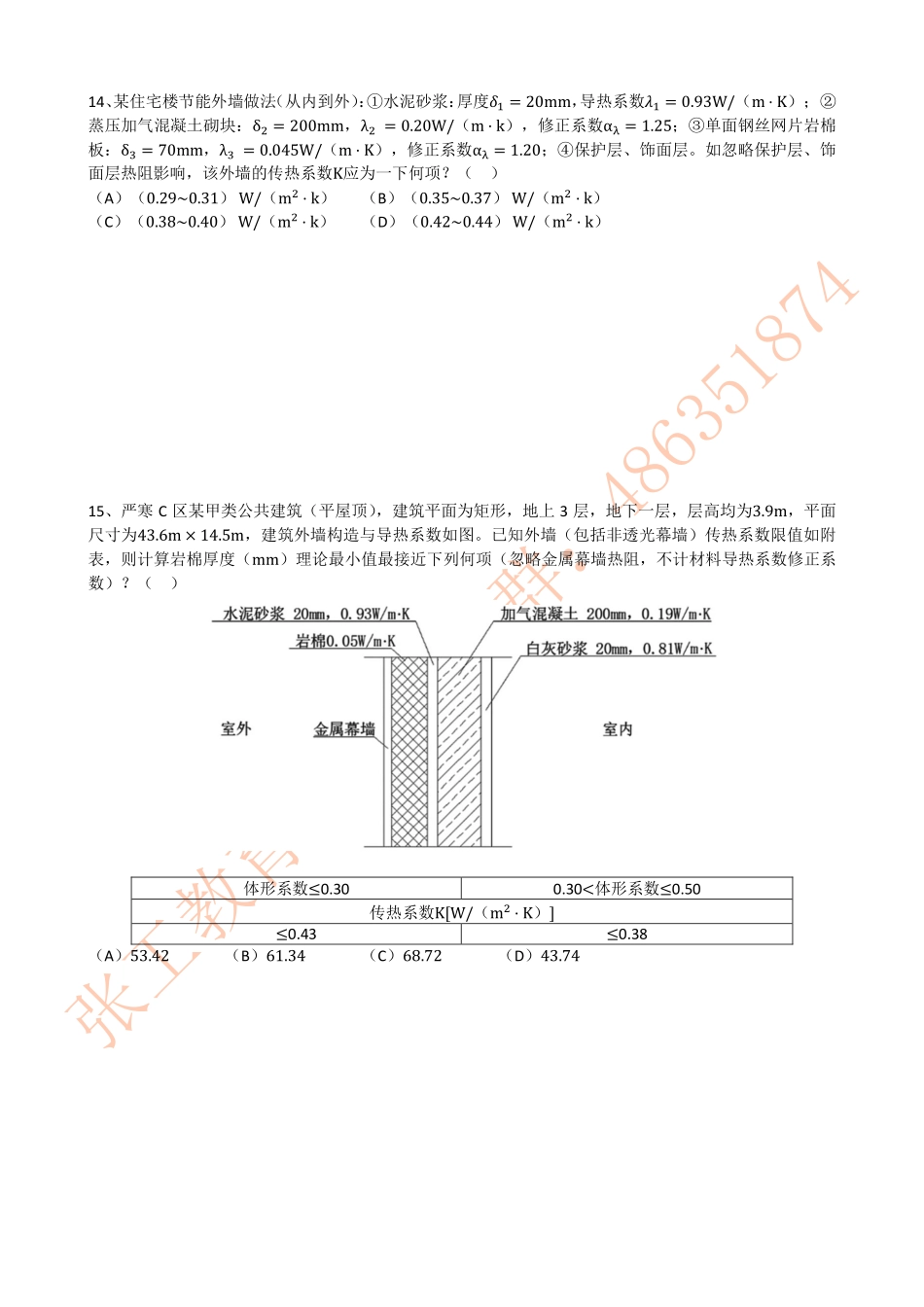

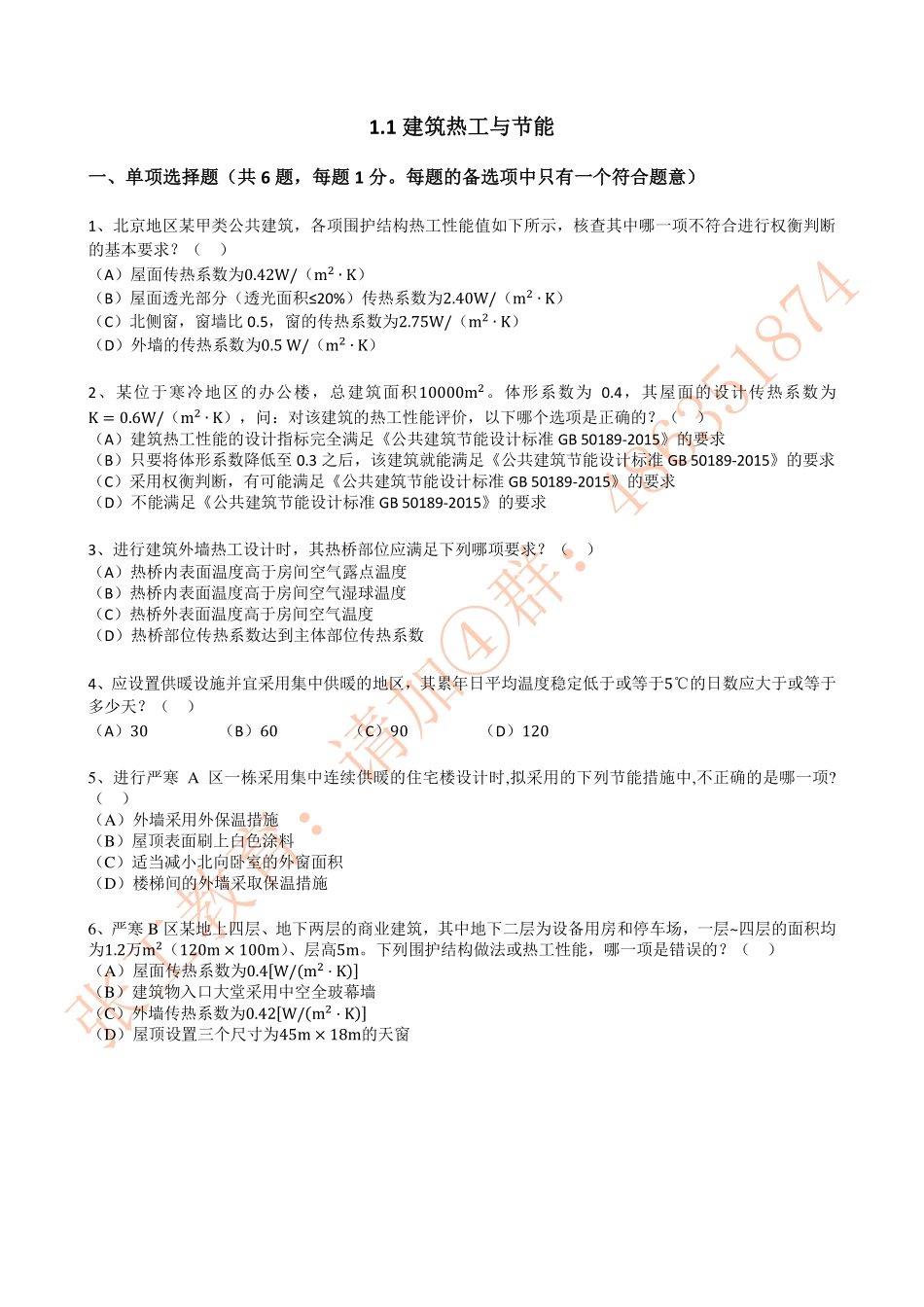

张工教育：请加群：4863518741.1 建筑热工与节能建筑热工与节能 一、单项选择题（共一、单项选择题（共 6 题，每题题，每题 1 分。每题的备选项中只有一个符合题意）分。每题的备选项中只有一个符合题意）1、北京地区某甲类公共建筑，各项围护结构热工性能值如下所示，核查其中哪一项不符合进行权衡判断的基本要求？（）（A）屋面传热系数为0.42W/（m2 K）（B）屋面透光部分（透光面积20%）传热系数为2.40W/（m2 K）（C）北侧窗，窗墙比 0.5，窗的传热系数为2.75W/（m2 K）（D）外墙的传热系数为0.5 W/（m2 K）2、某位于寒冷地区的办公楼，总建筑面积10000m2。体形系数为 0.4，其屋面的设计传热系数为K=0.6W/（m2 K），问：对该建筑的热工性能评价，以下哪个选项是正确的？（）（A）建筑热工性能的设计指标完全满足公共建筑节能设计标准 GB 50189-2015的要求（B）只要将体形系数降低至 0.3 之后，该建筑就能满足公共建筑节能设计标准 GB 50189-2015的要求（C）采用权衡判断，有可能满足公共建筑节能设计标准 GB 50189-2015的要求（D）不能满足公共建筑节能设计标准 GB 50189-2015的要求 3、进行建筑外墙热工设计时，其热桥部位应满足下列哪项要求？（）（A）热桥内表面温度高于房间空气露点温度（B）热桥内表面温度高于房间空气湿球温度（C）热桥外表面温度高于房间空气温度（D）热桥部位传热系数达到主体部位传热系数 4、应设置供暖设施并宜采用集中供暖的地区，其累年日平均温度稳定低于或等于5的日数应大于或等于多少天？（）（A）30（B）60（C）90 （D）120 5、进行严寒 A 区一栋采用集中连续供暖的住宅楼设计时,拟采用的下列节能措施中,不正确的是哪一项?（）（A）外墙采用外保温措施（B）屋顶表面刷上白色涂料（C）适当减小北向卧室的外窗面积（D）楼梯间的外墙采取保温措施 6、严寒 B 区某地上四层、地下两层的商业建筑，其中地下二层为设备用房和停车场，一层四层的面积均为1.2万m2（120m 100m）、层高5m。下列围护结构做法或热工性能，哪一项是错误的？（）（A）屋面传热系数为0.4W/(m2 K)（B）建筑物入口大堂采用中空全玻幕墙（C）外墙传热系数为0.42W/(m2 K)（D）屋顶设置三个尺寸为45m 18m的天窗 张工教育：请加群：486351874二、多项选择题（共 6 题，每题 2 分，每题的备选项中有两个或两个以上符合题意，错选、少选、多选均不得分）二、多项选择题（共 6 题，每题 2 分，每题的备选项中有两个或两个以上符合题意，错选、少选、多选均不得分）7、关于工业厂房围护结构的最小传热阻的规定不适用于下列哪几项？（）（A）墙体（B）屋面（C）外窗（D）阳台门 8、关于建筑热工的要求，下列说法哪些是正确的？（）（A）与室外空气相接触的外楼梯，其地面温度不应低于室内空气露点温度（B）屋面的热桥部位内表面温度不应低于室内空气露点温度（C）外墙的热桥部位内表面温度不应低于室内空气露点温度（D）地下室的热桥部位内表面温度不应低于室内空气露点温度 9、沈阳市某办公楼，建筑面积为10000m2，体形系数为0.29，南向的窗墙比为0.49。下列围护结构传热系数K值W/（m2 K）的设计取值中，哪几项不需要进行权衡判断计算就可以满足节能设计标准的要求？（）（A）屋顶 K 值为 0.28、外墙为 0.50、南向外窗为 1.80（B）屋顶 K 值为 0.30、外墙为 0.40、南向外窗为 2.00（C）屋顶 K 值为 0.28、外墙为 0.40、南向外窗为 2.10（D）屋顶 K 值为 0.30、外墙为 0.43、南向外窗为 1.90 10、严寒地区A区某正南正北布置的20层写字楼，如果设计的建筑体形系数为0.3，且建筑每个朝向的窗墙面积比均为0.4。问：下列哪几个选项符合相关节能设计标准对围护结构热工性能的要求？（）（A）建筑外墙的传热系数0.35W/（m2 K）（B）建筑外窗的传热系数2.0W/（m2 K）（C）大堂天窗的传热系数2.5W/（m2 K）（D）地下车库与供暖房间之间的楼板传热系数0.4W/（m2 K）11、对于公共建筑外窗热工性能限值的要求中，关于太阳得热系数，以下哪几项是正确的？（）（A）无外遮阳构件时，太阳得热系数限值应为外窗自身的太阳得热系数（B）外窗的太阳得热系数应为玻璃自身的太阳得热系数（C）太阳得热系数中已包括太阳辐射被非透光构件吸收再传入室内的得热量（D）外窗的太阳得热系数限值应为外窗本身的太阳得热系数与内遮阳构件遮阳系数的乘积 12、公共建筑设计时，关于围护结构热工性能要求的说法，下列哪几项是正确的？（）（A）面积大于800m2的公共建筑，其体型系数均不得大于0.4（B）夏热冬冷地区甲类建筑应同时考虑外墙的传热系数和热惰性（C）寒冷地区建筑外墙传热系数不得超过0.6W/（m2 K）（D）应用权衡判断时，参照建筑的各外围护结构面积大小应与设计建筑相同 三、案例计算三、案例计算题（共题（共 9 题，每题题，每题 2 分。每题的备选项中只有一个符合题意）分。每题的备选项中只有一个符合题意）13、对某建筑卷材屋面保温材料内部冷凝受潮进行验算。已知：在一个供暖期中，由室内空气深入到保温材料中的水蒸气量为6kg m2，从保温材料向室外空气渗出的水蒸气量为3kg m2，保温材料干密度400kg m3，厚度200mm，保温材料重量湿度的允许增量6%。下列结论正确的是何项？（）（A）保温材料的允许重量湿度增量3kg m2，会受潮（B）保温材料的允许重量湿度增量3kg m2，不会受潮（C）保温材料的允许重量湿度增量4.8kg m2，会受潮（D）保温材料的允许重量湿度增量4.8kg m2，不会受潮 张工教育：请加群：48635187414、某住宅楼节能外墙做法（从内到外）：水泥砂浆：厚度1=20mm，导热系数1=0.93W/（m K）；蒸压加气混凝土砌块：2=200mm，2=0.20W/（m k），修正系数=1.25；单面钢丝网片岩棉板：3=70mm，3=0.045W/（m K），修正系数=1.20；保护层、饰面层。如忽略保护层、饰面层热阻影响，该外墙的传热系数K应为一下何项？（）（A）（0.290.31）W/（m2 k）（B）（0.350.37）W/（m2 k）（C）（0.380.40）W/（m2 k）（D）（0.420.44）W/（m2 k）15、严寒 C 区某甲类公共建筑（平屋顶），建筑平面为矩形，地上 3 层，地下一层，层高均为3.9m，平面尺寸为43.6m 14.5m，建筑外墙构造与导热系数如图。已知外墙（包括非透光幕墙）传热系数限值如附表，则计算岩棉厚度（mm）理论最小值最接近下列何项（忽略金属幕墙热阻，不计材料导热系数修正系数）？（）体形系数0.30 0.30体形系数0.50 传热系数KW/（m2 K）0.43 0.38（A）53.42（B）61.34（C）68.72（D）43.74 张工教育：请加群：48635187416、有一供暖房间的外墙由 3 层材料组成，其厚度与导热系数从外到内依次为：240mm 砖墙，导热系数为0.49 W/（m K）；200mm 泡沫混凝土砌块，导热系数0.19 W/（m K）；20mm 石灰粉刷，导热系数0.76 W/（m K），则该外墙的传热系数W/（m2 K）最接近下列哪一项？（）（A）0.58（B）0.66（C）1.51（D）1.73 17、严寒地区 A 区某地计划建设一座朝向为正南正北的十二层办公楼，外轮廓尺寸为39000 15000(mm)，顶层为多功能厅。每层南、北侧分别为10个外窗，外窗尺寸均为2400 1500(mm)，首层层高为5.4m，顶层层高为6.0m，中间层层高均为3.9m，其顶层多功能厅设有两个天窗，尺寸均为7800 7800(mm)。问：该建筑正确的设计做法，应是下列选项的哪一个（K为窗的传热系数，K为墙的传热系数）？（）（A）满足K 2.5，K 0.38即可 （B）满足K 2.7，K 0.35即可（C）满足K 2.2，K 0.38即可 （D）应通过权衡判断来确定K和K 18、某夏热冬冷地区的甲类公共建筑，外墙做法如图所示。各材料的热工参数为：石膏板，导热系数1=0.33W/（m K），蓄热系数S1=5.28W/（m2 K）；乳化膨胀珍珠岩，导热系数2=0.093W/（m K），蓄热系数S2=1.77W/（m2 K）；大理石板，导热系数3=2.91W/（m K），蓄热系数S3=23.27W/（m2 K）。外墙内外表面的换热系数分别取8.7W/（m2 K）和23W/（m2 K）。问：为了满足现行节能设计标准对外墙热工性能的要求，乳化膨胀珍珠岩的最小厚度（mm），最接近以下哪个选项？（）（A）120 （B）140 （C）160 （D）180 张工教育：请加群：48635187419、严寒 C 区某 5 层办公建筑，建筑面积为5000m2，建筑造型规整，建筑体形系数0.35。外墙采用外保温，从室内到室外的有关传热系数计算的热物性参数与材料厚度数值见下表。问：关于该外墙计算的平均传热系数KW/（m2 K）和判断是否满足相关节能设计标准规定值要求，下列哪一项是正确的？（）内表面 放热系数 anW/(m2 K)水泥砂浆20mm厚，导热系数 W/m K 加气混凝土砌块 400mm厚，导热系数 W/m K 岩棉板75mm厚，导热系数 W/m K 歪表面 放热系数 nW/(m2 K)8.7 0.93 0.19 0.04 23 修正系数 1.25 1.30 （A）0.27，满足性能限值规定 （B）0.31，满足性能限值规定（C）0.36，满足性能限值规定 （D）0.39，不满足性能限值规定 20、某严寒地区供暖室外计算温度为22.4，累年最低日平均温度30.9，室内设计计算温度20，设计计算相对湿度60%，设计计算露点温度12，外墙结构（自内向外）如下表所示。问：满足基本热舒适（tw 3）所需要的挤塑聚苯板的最小厚度（mm），最接近下列哪一选项？（）序号 材料名称 厚度 mm 密度 kg/m3 导热系数 W/（m K）热阻（m2 K）/W 蓄热系数 W/（m2 K）热 惰 性指标 1 室内表面 0.11 2 内墙水泥砂浆抹灰 20 1800 0.93 0.02 11.37 0.23 3 粉煤灰陶粒混凝土 240 1500 0.7 0.34 9.16 3.11 4 挤塑聚苯板 35 0.032 0.34 5 外墙水泥砂浆抹灰 20 1800 0.93 0.02 11.37 0.23 6 室外表面 0.04 （A）70（B）55 （C）45（D）35 21、某公共建筑供暖房间供暖设计室内温度tn=20，其外墙热惰性指标D=4.1，墙体材料密度为1250kg/m3。建筑所在地供暖室外计算温度tw=7，累年最低日平均温度为11.8，外墙内表面热阻Rn=0.11(m2 K/W)，外表面热阻Rw=0.04(m2 K/W)。问：该外墙满足基本热舒适要求的最小墙体热阻Rmin(m2 K/W)最接近以下哪一项？（）(A)0.91(B)1.02(C)0.84(D)0.96 张工教育：请加群：4863518741.1 建筑热工与节能参考答案建筑热工与节能参考答案 1、【2017-1-A-2】解析：北京属寒冷地区，根据公建节标表 3.4.1-3，C 选项不符合进行权衡判断的基本要求。张工培训答案：【C】2、【2017-1-A-37】解析：见公建节标3.4.1。张工培训答案：【D】3、【2018-1-A-2】解析：根据热工规第4.2.11条，围护结构中的热桥部位应进行表面结露验算，并应采取保温措施，确保热桥内表面温度高于房间空气露点温度。张工培训答案：【A】4、【2019-1-A-4】解析：根据民规5.1.2 条，累年日平均温度稳定低于或等于5的日数应大于或等于 90 天的地区，应设置供暖设施，并宜采用集中供暖。选项 C 正确。张工培训答案:【C】5、【2020-1-A-4】解析：严寒寒冷地区集中供暖建筑的外墙一般采用外保温措施，可减少热桥的影响。严寒规第4.1.4条，不同朝向的开窗面积，对于能耗的影响有较大差别，北向取值较小，主要考虑严寒和寒冷地区北向房间冬季几乎接收不到太阳直射辐射，选项 C 正确；第4.1.7条，选项 D 正确；热工规第4.1.1条严寒地区设计原则必须充分满足冬季保温要求，一般可以不考虑夏季防热；热工规第6.2.3条，屋面隔热宜采用浅色外饰面，选项 B 错误。张工培训答案:【B】6、【2020-1-P-9】解析：根据公建节能第3.4.1条，严寒 B 区屋面的传热系数基本要求为 0.35 W/(m2 K)，选项 A 错误；外墙的传热系数基本要求为 0.45 W/(m2 K)选项 C 正确；根据公建节能第3.3.7条，选项 B 正确；根据公建节能第3.2.7条，选项 D 虽然大于屋顶总面积的20%，如果经权衡判断不大于参照建筑能耗，也是满足要求的。张工培训答案:【A】7、【2017-1-A-44】解析：根据工规第 5.1.6 条、秘书处教材1.1.3 2，除外窗、阳台门和天窗外，应计算最小传热热阻。张工培训答案：【CD】8、【2018-1-A-54】解析：根据热工规第 4.2.10条，围护结构中的热桥部位应进行表面结露验算，确保热桥内表面温度高于室内张工教育：请加群：486351874空气露点温度，因此 B、C、D 选项正确；而 A 选项：与室外空气相接触的外楼梯，无法设置采暖设施，其地面温度也无法保证，对是否结露不受控，A 选项错误。张工培训答案：【BCD】9、【2018-1-P-43】解析：沈阳属于严寒 C 区，根据公建节标表3.3.1 2，选项 B、D 正确。张工培训答案：【BD】10、【2019-1-A-43】解析：根据 公建节标 表 3.3.1-1，选项 ABD 符合要求；屋顶透光部分(屋顶透光部分面积 20%)K 2.2W/(m2K)，选项 C 不符合要求。张工培训答案:【ABD】11、【2019-1-P-43】解析：根据公建节能3.3.3 条，当设置外遮阳构件时，外窗的太阳得热系数应为外窗本身的太阳得热系数与外遮阳构件的遮阳系数的乘积；2.0.4 条及其条文文说明，太阳辐射室内得热量包括太阳辐射通过辐射透射的得热量和太阳辐射被构件吸收再传入室内的得热量两部分，选项 AC 正确。张工培训答案:【AC】12、【2020-1-P-58】解析：公建节标3.3.1，体型系数 0.5，A 选项错误；公建节标表3.3.1 4，夏热冬冷地区甲类建筑应同时考虑外墙的传热系数和热惰性，B 选项正确；公建节标表3.3.1 3，寒冷地区建筑外墙传热系数 0.5W/（m2 K），C 选项错误；公建节标表3.4.3，D 选项正确。张工培训答案【BD】13、【2009-2-A-1】主要解答过程：保温材料的允许重量湿度增量为 C=10 n=10 400 0.2 6=4800g m2=4.8kg m2 而实际增量为6 3=3 2.5 117 mm =1.218.7+0.0090.33+0.093+0.0152.91+123 0.8 122 mm max(117,122)，=120，D=2.552.5，K=0.81 0.8；选项 A 不满足要求。=140，D=2.932.5，K=0.71 0.8。选项 B 满足要求。解析：节能标准里关于外墙的传热系数采用的是平均传热系数，主要考虑围护结构周边热桥的影响，由于公共建筑围护结构受结构性热桥的影响不如居住建筑突出，因此对外墙平均传热系数的计算采用的是一种简化计算方法，即将二维温度场简化为一维温度场，然后按面积加权平均法求得外墙的平均传热系数，修正系数值 与保温类型、墙体主体部位传热系数，以及结构性热桥节点构造等因素有关。本题考点：围护结构热工计算。张工培训答案：【B】19、【2019-2-P-1】主要解答过程：公建节能附录表 A.0.3，严寒地区，=1.3；公建节能表 3.3.1-2，K 0.38 W/(m2 K)=1+1=1.318.7+0.020.93+0.41.25 0.19+0.0751.3 0.04+123=0.393 0.38 w/(m2 K)不满足限值规定。解析：公建围护结构传热系数限值指考虑热桥影响的围护结构平均传热系数。本题考点：公共建筑围护结构热工限值；围护结构平均传热系数。张工培训答案:【D】20、【2019-2-P-6】主要解答过程：D=0.23+3.11+0.23=3.57 热工规表 3.2.2，1.6 D4.1，te=0.3tw+0.7te.min=28.35 热工规附录表 B.2，严寒地区外保温，a=1.10 热工规5.1.3 式.=(+)=20+28.353 0.11 (0.11+0.04)=1.623 m2 K/W =20 1800+240 1500+20 180020+240+20=1542.86 kg/m3 热工规5.1.4 条，1=1，2=1，Rw=1.623 m2 K/W=0.02+0.34+0.02 =1.1 0.032 (1.623 0.02 0.34 0.02)=0.044 m D=0.23+3.11+0.044 0.34/0.032+0.23=4.044.1，满足要求 解析：1.冬季室外热工计算温度与墙体热惰性指标有关；2.密度修正要按扣除保温层后的构造来计算；3.注意墙体热阻与传热阻的区别；4.表面温度验算：=tiRiRo,W(ti te)=20 0.11 (20+28.35)0.11+1.623+0.04=17 12 本题考点：围护结构保温设计的墙体热阻的计算及计算参数的选用。张工教育：请加群：486351874张工培训答案:【C】21、【2020-2-A-4】主要解答过程：热工规表3.2.2，D=4.1，冬季室外热工计算温度为，=0.6+0.4min=0.6 7 0.4 11.8=8.92.=(+)=20+8.923 0.11 (0.11+0.04)=0.91 m2 K/W 热工规第5.1.4条，1=1，2=1，Rw=0.91(m2 K/W)解析：热工规第3.3.1条条文说明，本条给出的参数值用于进行热工计算以评价建筑物围护结构的热工性能是否符合规范要求，该参数既不是建筑运行时的实际状况，也不是建筑室内热环境的控制目标，墙体热阻最小值主要与建筑所在地的室外计算温度和墙体的内表面温度与室内空气温度的允许温差有关，室内计算温度按题干给出的温度来计算，若未给出则按热工规第3.3.1条执行。本题考点：围护结构最小热阻计算。张工培训答案:【A】
