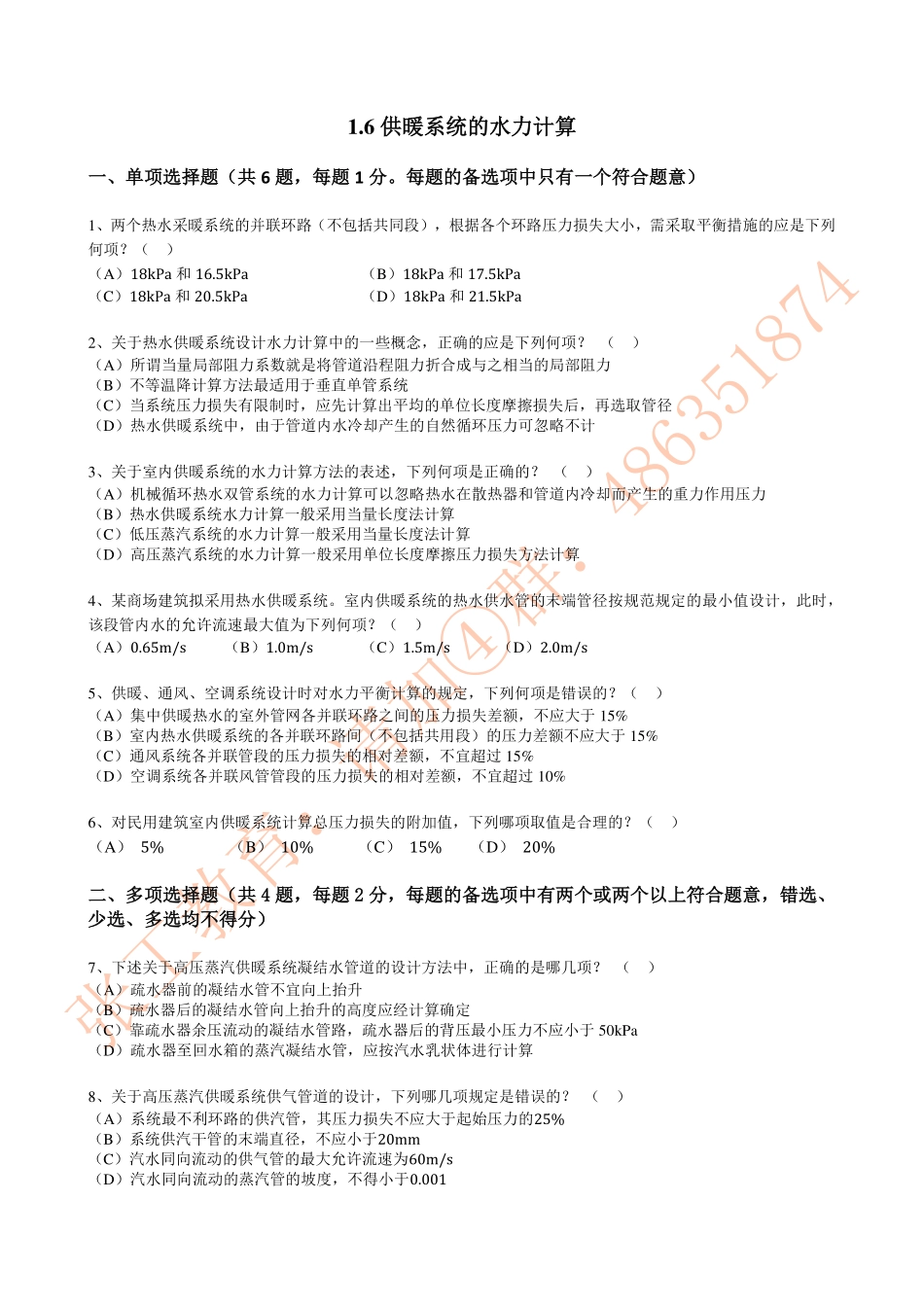

张工教育：请加群：4863518741.6 供暖系统的水力计算供暖系统的水力计算 一、单项选择题（共一、单项选择题（共 6 题，每题题，每题 1 分。每题的备选项中只有一个符合题意）分。每题的备选项中只有一个符合题意）1、两个热水采暖系统的并联环路（不包括共同段），根据各个环路压力损失大小，需采取平衡措施的应是下列何项？（）（A）18kPa 和 16.5kPa（B）18kPa 和 17.5kPa （C）18kPa 和 20.5kPa （D）18kPa 和 21.5kPa 2、关于热水供暖系统设计水力计算中的一些概念，正确的应是下列何项？（）（A）所谓当量局部阻力系数就是将管道沿程阻力折合成与之相当的局部阻力（B）不等温降计算方法最适用于垂直单管系统（C）当系统压力损失有限制时，应先计算出平均的单位长度摩擦损失后，再选取管径（D）热水供暖系统中，由于管道内水冷却产生的自然循环压力可忽略不计 3、关于室内供暖系统的水力计算方法的表述，下列何项是正确的？（）（A）机械循环热水双管系统的水力计算可以忽略热水在散热器和管道内冷却而产生的重力作用压力（B）热水供暖系统水力计算一般采用当量长度法计算（C）低压蒸汽系统的水力计算一般采用当量长度法计算（D）高压蒸汽系统的水力计算一般采用单位长度摩擦压力损失方法计算 4、某商场建筑拟采用热水供暖系统。室内供暖系统的热水供水管的末端管径按规范规定的最小值设计，此时，该段管内水的允许流速最大值为下列何项？（）（A）0.65m/s（B）1.0m/s（C）1.5m/s （D）2.0m/s 5、供暖、通风、空调系统设计时对水力平衡计算的规定，下列何项是错误的？（）（A）集中供暖热水的室外管网各并联环路之间的压力损失差额，不应大于 15%（B）室内热水供暖系统的各并联环路间（不包括共用段）的压力差额不应大于 15%（C）通风系统各并联管段的压力损失的相对差额，不宜超过 15%（D）空调系统各并联风管管段的压力损失的相对差额，不宜超过 10%6、对民用建筑室内供暖系统计算总压力损失的附加值，下列哪项取值是合理的？（）（A）5%（B）10%（C）15%（D）20%二、多项选择题（共 4 题，每题 2 分，每题的备选项中有两个或两个以上符合题意，错选、少选、多选均不得分）二、多项选择题（共 4 题，每题 2 分，每题的备选项中有两个或两个以上符合题意，错选、少选、多选均不得分）7、下述关于高压蒸汽供暖系统凝结水管道的设计方法中，正确的是哪几项？（）（A）疏水器前的凝结水管不宜向上抬升（B）疏水器后的凝结水管向上抬升的高度应经计算确定（C）靠疏水器余压流动的凝结水管路，疏水器后的背压最小压力不应小于 50kPa（D）疏水器至回水箱的蒸汽凝结水管，应按汽水乳状体进行计算 8、关于高压蒸汽供暖系统供气管道的设计，下列哪几项规定是错误的？（）（A）系统最不利环路的供汽管，其压力损失不应大于起始压力的25%（B）系统供汽干管的末端直径，不应小于20mm（C）汽水同向流动的供气管的最大允许流速为60m/s（D）汽水同向流动的蒸汽管的坡度，不得小于0.001 张工教育：请加群：4863518749、下列关于降低散热器供暖系统的并联环路压力损失相对差额的原则，哪几项是正确的？（）（A）合理划分并均匀布置各个环路（B）不采用过大的环路半径（C）环路负担的立管数不宜过多（D）增大末端散热设备阻力，降低公共管段阻力 10、在公共建筑中，关于散热器供暖系统压力损失计算与水力平衡的下列做法，哪几项是错误的？（）（A）压力调节装置装设于压力损失较大的环路上（B）压力损失计算中，采用最不利环路的压力损失计算值求取每一环路的比摩阻（C）水泵扬程的选择应该是热源系统、末端系统与各个环路压力损失的算术平均值之和（D）最不利环路设计时，起始管段的比摩阻取值应大于末端管段的比摩阻取值 三、案例计算三、案例计算题（共题（共 4 题，每题题，每题 2 分。每题的备选项中只有一个符合题意）分。每题的备选项中只有一个符合题意）11、某厂房设计采用50kPa蒸汽供暖，供气管道最大长度为600m，选择供气管径时，平均单位长度摩擦压力损失值以及供气水平干管的管径，应是下列何项？（）（A）P 25Pa/m，DN 20mm （B）P 48Pa/m，DN 25mm（C）P 50Pa/m，DN 20mm （D）P 58Pa/m，DN 25mm 12、某厂房设计采用60kPa蒸汽供暖，供气管道最大长度为870m，选择供气管道管径时，平均单位长度摩擦阻力损失以及供汽水平干管的末端管径，应是何项？（）（A）Pm 25Pa/m，DN 20mm（B）Pm 25Pa/m，DN 25mm（C）Pm 40Pa/m，DN 25mm （D）Pm 25Pa/m，DN 25mm 张工教育：请加群：48635187413、某住宅楼集中热水供暖系统，计算热负荷为 262kW、热媒为 75/50热水、系统计算压力损失为35.0kPa；而实际运行时测得：供回水温度65/45，热力入口处供回水压力差 39.2 kPa，则系统实际供热量（kW）最接近下列哪一项？（）（A）210（B）220（C）230（D）244 14、某车间拟用蒸汽铸铁散热器供暖系统，余压回水。系统最不利环路的供汽管长 400m，起始蒸汽压力 200 kPa，如果摩擦阻力占总压力损失的比例为 0.8，则该管段选择管径依据的平均单位长度摩擦阻力（Pa/m）应最近下列何项？（）（A）60 （B）80 （C）100 （D）120 张工教育：请加群：4863518741.6 供暖系统的水力计算供暖系统的水力计算参考答案参考答案 1、【2009-1-P-5】解析：根据民规第5.9.11条：“各并联环路之间的压力损失相对差额不大于15%”，D 选项为16.3%15%；提示：由于本题是单选题，所以不用计算，直接选择差异最大的即可。张工培训答案：【D】2、【2011-1-P-9】解析：根据 秘书处教材 1.6.1 1，所谓当量局部阻力系数就是将管道沿程阻力折合成与之相当的局部阻力系数，A错误；根据秘书处教材 1.6.2 2，“不等温降计算方法最适用于异程垂直单管系统，B错误；根据秘书处教材 1.6.2 1表1.6 7，步骤2 （2），C为原文，正确；根据秘书处教材 1.3.4 3“因管道内水的冷却而产生的作用压力，一般可不予考虑；但散热器内水的冷却而产生的作用压力却不容忽视。”D选项中重力循环系统不能忽略。张工培训答案：【C】3、【2013-1-P-5】解析：秘书处教材1.6.1 3，机械循环双管系统，由于立管本身的各层散热器均为并联环路，必须考虑各层的自然循环压力，以避免竖向的水力失调。A项错误；秘书处教材1.6.3，低压蒸汽系统，供汽管道计算一般按单位长度摩擦压力损失方法计算。高压蒸汽系统，蒸汽管道计算一般采用当量长度法计算。CD项错误。张工培训答案：【B】4、【2014-1-A-6】解析：根据民规（GB 50736 2012）第5.9.15条：“供暖系统供水、供汽干管的末端和回水干管始端的管径不应小于DN20”，查民规（GB 50736 2012）第5.9.13条，一般室内管网的最大流速为1.0m/s。张工培训答案：【B】5、【2017-1-A-1】解析：选项 A 依据严寒规第 5.2.13 条；选项 B 见民规5.9.11 条，室内热水供暖系统的设计应进行水力平衡计算，并应采取措施使设计工况时各并联环路之间（不包括共用段）的压力损失相对差额不大于 15%；选项 C、D 见民规6.6.6 条，通风与空调系统各环路的压力损失应进行水力平衡计算。各并联环路压力损失的相对差额，不宜超过 15%，选项 C 正确，D 错误。张工培训答案：【D】6、【2018-1-A-6】解析：根据民规第5.9.12条，规定供暖系统计算压力损失的附加值采用10%的目的，是基于计算误差、施工误差及管道结垢等因素考虑的安全系数。张工培训答案：【B】7、【2012-1-A-45】解析：根据民规（GB 50736 2012）第5.9.20条，高压蒸汽供暖系统，疏水器前的凝结水管不应向上抬升，疏水器后的凝结水管向上抬升的高度应经计算确定。故A选项错误，B选项正确；根据秘二版教材P52，靠疏水器余压流动的凝结水管路，Pmin值不应小于50kPa，注意背压不等于Pmin，故 C选项错误。根据民规（GB 50736 2012）第5.9.21条：疏水器至回水箱或二次蒸发箱之间的蒸汽凝结水管，应按汽水乳化状态进行计算。故D选项正确。本题考点：高压蒸汽供暖系统凝结水管的安装及计算。张工培训答案：【BD】8、【2013-1-A-45】解析：工规 第 5.8.5 条，高压蒸汽供暖系统最不利环路的供汽管，其压力损失不应大于起始压力的 25%。A项正确；工规 第5.8.7条，供暖系统供水、供汽干管的末端和回水干管始端的管径不应小于 20mm。B项正确；工规第5.8.8 3 1条，汽水同向流动时的最大允许流速应为 80 m/s。C项错误；工规第5.8.18条，供暖管道宜有坡敷设。对于热水管、汽水同向流动的蒸汽管和凝结水管，坡度宜采用 0.003。D项错误。张工培训答案：【CD】9、【2018-1-P-41】解析：张工教育：请加群：486351874根据民规第5.9.11条，室内热水供暖系统的设计应进行水力平衡计算，并应采取措施使设计工况时各并联环路之间(不包括共用段)的压力损失相对差额不大于15%；选项 D，当调整管径不能满足要求时，可采用增大末端散热设备阻力特性的措施，而降低公共管段阻力无法保证并联环路之间的压力损失相对差额满足要求。张工培训答案：【ABC】10、【2019-1-A-42】解析：选项 A 错误，调节装置应设于压力损失较小的环路上，才便于水力平衡；根据供热工程P97，选项 B 正确；选项 C 错误，水泵的扬程应根据系统总压力损失（热源系统和最不利环路的压力损失之和）来选择，选项 D 错误，最不利环路是采用平均比摩阻设计。张工培训答案:【ACD】11、【2012-2-P-4】主要解答过程：50kPa 70，属于低压蒸汽系统 所以：P=a(P2000)l=(500002000)0.6600=48Pa/m 根据工规（GB50019-2015），5.8.7 要求，蒸汽管道管径不宜小于20mm，因此选择B。解析：秘书处教材公式 1.6-4，工规（GB 50019-2015），5.8.7。低压蒸汽系统水力计算公式也可参照供热工程（第四版）P143，公式 5-13。管径的问题需要对条文做全面的了解才能选出正确答案。本题考点：（1）低压蒸汽系统水力计算（2）工规（GB 50019-2015），5.8.7。张工培训答案：【B】12、【2013-2-P-2】主要解答过程：60kPa 70 kPa，属于低压蒸汽系统 Pm=(P 2000)L=(60000 2000)0.6 870=40Pa m 民规第 5.9.15 条条文说明，当热媒为低压蒸汽时，蒸汽干管末端管径为 DN20 偏小，可适当放大 解析：秘书处教材公式 1.6-4，民规第 5.9.15 条及条文说明 本题考点：（1）低压蒸汽系统水力计算（2）民规第 5.9.15 条及条文说明 张工培训答案：【C】13、【2017-2-P-5】主要解答过程：根据秘书处教材公式：P=SV2及Q=VCt Q2=Q1V2 t2V1 t1=262 202539.235=221.8kW 解析：基本公式的应用。本题考点：压力损失、流量、热量之间的基本关系式。张工培训答案：【B】14、【2017-2-P-6】主要解答过程：蒸汽压力200kPa属于高压蒸汽系统，根据秘书处教材公式 1.6-5 Pm=0.25pl=0.25 0.8 200 103400=100Pa/m 解析：基本公式的使用。本题考点：高压蒸汽系统水力计算 张工培训答案：【C】
