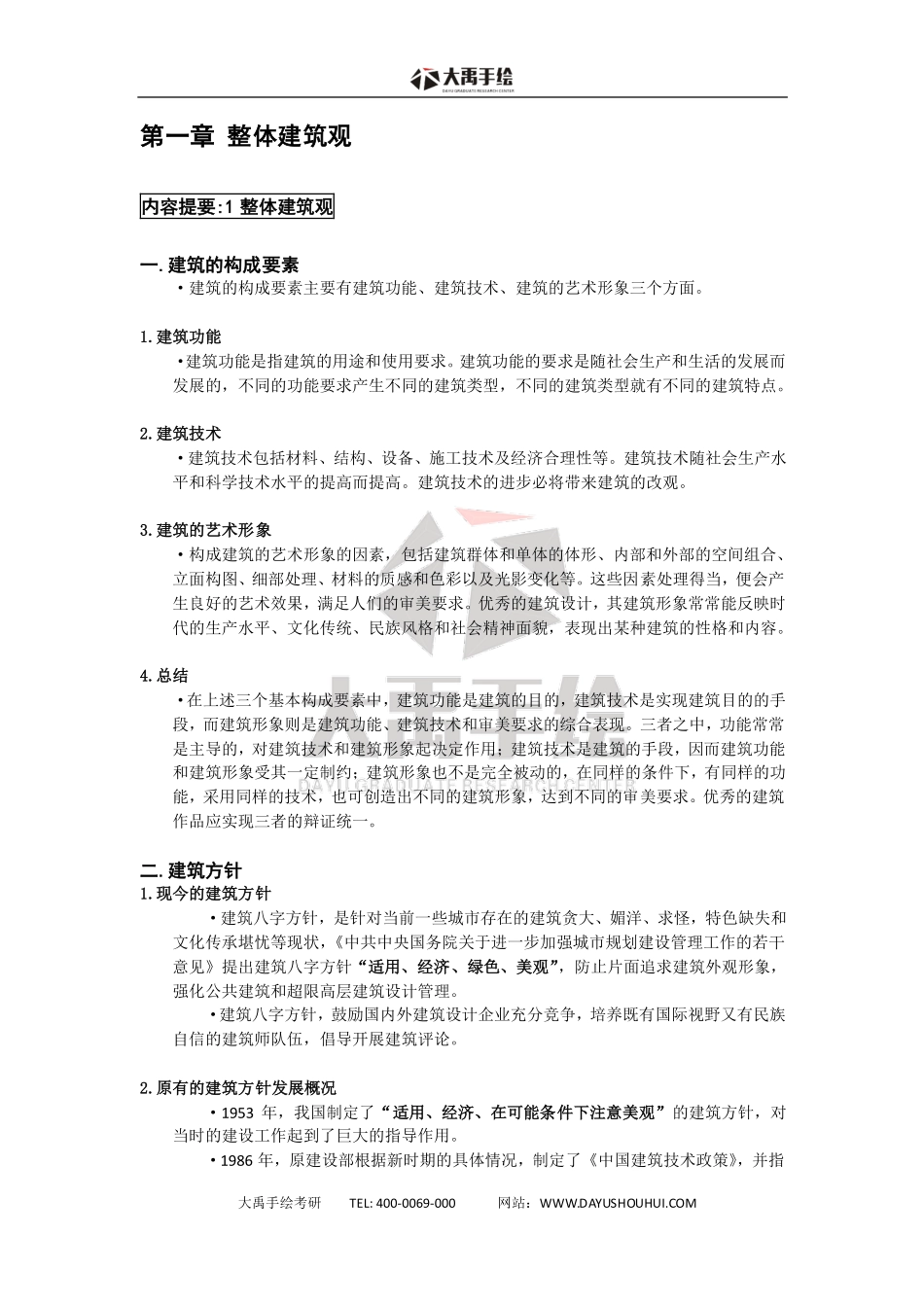

大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 第一章第一章 整体建筑观整体建筑观 内容提要内容提要:1 1 整体建筑观整体建筑观 一一.建筑的构成要素建筑的构成要素 建筑的构成要素主要有建筑功能、建筑技术、建筑的艺术形象三个方面。1.1.建筑功能建筑功能 建筑功能是指建筑的用途和使用要求。建筑功能的要求是随社会生产和生活的发展而发展的，不同的功能要求产生不同的建筑类型，不同的建筑类型就有不同的建筑特点。2.2.建筑技术建筑技术 建筑技术包括材料、结构、设备、施工技术及经济合理性等。建筑技术随社会生产水平和科学技术水平的提高而提高。建筑技术的进步必将带来建筑的改观。3.3.建筑的艺术形象建筑的艺术形象 构成建筑的艺术形象的因素，包括建筑群体和单体的体形、内部和外部的空间组合、立面构图、细部处理、材料的质感和色彩以及光影变化等。这些因素处理得当，便会产生良好的艺术效果，满足人们的审美要求。优秀的建筑设计，其建筑形象常常能反映时代的生产水平、文化传统、民族风格和社会精神面貌，表现出某种建筑的性格和内容。4.4.总结总结 在上述三个基本构成要素中，建筑功能是建筑的目的，建筑技术是实现建筑目的的手 段，而建筑形象则是建筑功能、建筑技术和审美要求的综合表现。三者之中，功能常常是主导的，对建筑技术和建筑形象起决定作用；建筑技术是建筑的手段，因而建筑功能和建筑形象受其一定制约；建筑形象也不是完全被动的，在同样的条件下，有同样的功能，采用同样的技术，也可创造出不同的建筑形象，达到不同的审美要求。优秀的建筑作品应实现三者的辩证统一。二二.建筑方针建筑方针 1.1.现今的建筑方针现今的建筑方针 建筑八字方针，是针对当前一些城市存在的建筑贪大、媚洋、求怪，特色缺失和文化传承堪忧等现状，中共中央国务院关于进一步加强城市规划建设管理工作的若干意见提出建筑八字方针“适用、经济、绿色、美观”“适用、经济、绿色、美观”，防止片面追求建筑外观形象，强化公共建筑和超限高层建筑设计管理。建筑八字方针，鼓励国内外建筑设计企业充分竞争，培养既有国际视野又有民族自信的建筑师队伍，倡导开展建筑评论。2.2.原有的建筑方针发展概况原有的建筑方针发展概况 1953 年，我国制定了“适用、经济、在可能条件下注意美观”“适用、经济、在可能条件下注意美观”的建筑方针，对当时的建设工作起到了巨大的指导作用。1986 年，原建设部根据新时期的具体情况，制定了中国建筑技术政策，并指 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 出：“建筑业的主要任务是全面贯彻适用、安全、经济、美观的方针”。“建筑业的主要任务是全面贯彻适用、安全、经济、美观的方针”。适用，是对建筑的基本要求，也是建筑的目的。因此建筑应具有与其使用要求相适应的面积、体积及合理的空间布置、必要的设施条件，并能创造良好的物理环境。安全，是建筑应具备的保障条件。结构安全、防火及建筑的耐久年限等都应达到国家有关技术规范的要求。经济，是建筑在建造和使用过程中所产生的综合效益，包括经济效益、社会效益和环境效益。经济效益要综合考虑建筑造价、材料消耗和建设周期等因素。社会效益体现在社会文化、福利、对人才素质的提高以及国民收人增长等方面。环境效益取决于环境质量评价。美观，是建筑造型、室内外空间组织以及装修等艺术处理的结果，也是时代的社会生活、物质技术、审美意识的综合反映。不同的建筑类型和处于不同的环境条件下的建筑，应有不同的艺术形式和建筑风格，以促进建筑创作的繁荣与发展。“适用、安全、经济、美观”，是与建筑的构成要素相一致的，反映了建筑的本质，同时也结合了我国的具体情况，所以它不但是建筑业的指导方针，也是评价建筑物优劣的基本准则。我们在建筑实践中应严格执行这个方针，以保证建筑业沿着正确的方向发展。三三.建筑学理论发展建筑学理论发展 1.1.老子道德经老子道德经对空间的定义对空间的定义 老子曰：“埏植以为器，当其无有器之用。凿户牖以为室，当其无，有室之用。故有之以为利，无之以为用。”解释：做器具的时候，做成空心的器皿才发挥了作用；建房子的时候，建了门窗，房屋才有作用。所以，“有”给人便利，“无”发挥了它的作用。反映了建筑的本质是空间。2 2.维特鲁威建筑十书维特鲁威建筑十书 建筑十书是西方古代保留至今惟一最完整的古典建筑典籍。于公元前 27 年由古罗马建筑师维特鲁威著，约于公元前 14 年出版。全书分十卷，内容包括建筑教育、城市规划和建筑设计原理、建筑材料、建筑构造作法、施工工艺、施工机械和设备等。书中记载了大量建筑实践经验，阐述了建筑科学的基本理论。在文艺复兴时期颇有影响，对 18、19 世纪中的古典复兴主义亦有所启发，至今仍是一部具有参考价值的建筑科学全书。建筑十书的体系相当完备，分为十卷：第一卷，建筑师的教育，城市规划与建筑设计的基本原理；第二卷，建筑材料；第三、四卷、庙宇和柱式；第五卷，其他公共建筑物；第六卷，住宅；第七卷，室内装修及壁画；第八卷，供水工程；第九卷，天文学，日晷和水钟；第十卷，机械学和各种机械。维特鲁威在 建筑十书 中主张一切建筑物都应当恰如其分地考虑“坚固、适用、美观”。他认为建筑构图原理主要是柱式及其组合法则（见古典柱式），建筑物“匀称”的关键在于它的局部、整体都以一个必要的构件作为度量单位。3 3.CIAM.CIAM CIAM 是国际现代建筑协会的简称，由格罗皮乌斯、柯布西耶和基甸等来自 8 个国家的 24 个建筑师于 1928 年在瑞士拉萨尔拉茨建立，是推广现代建筑理念的国际性民间组织。于 1959 年解体，存在 31 年，共举行十一次全体会议，其中 1933 年在雅典举行的第四次会议，以“功能城市”为主题，这次会议内容在两次世界大战期间以 雅 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 典宪章的名称公布于世。协会交流与研究建筑工业化、低收入家庭住宅、有效使用土地与生活区的规划和城市建设等诸多问题，对当代城市和建筑影响深远。4 4.雅典宪章雅典宪章 1933 年 CIAM 在雅典举行第四次会议，以“功能城市”为主题，这次会议内容在两次世界大战期间以雅典宪章的名称公布于世；该宪章被称为现代主义城市规划的大纲。雅典宪章提出了城市的功能分区，认为城市应解决好居住，游憩，工作，交通四大功能；以雅典宪章为核心的现代主义城市规划理论，极大地改变 20 世纪的城市面貌，但也带来了新的城市问题。5 5.TEAM XTEAM X（“第十次小组”）（“第十次小组”）50 年代末，从 CIAM(国际现代建筑协会)中分离出来的小组。尖锐地揭示了功能城市规划思想的不足，开始用居住与城镇的归属感问题来重新理解城市。代表人物：史密斯夫妇(英)；范艾克。6 6.马丘比丘宪章马丘比丘宪章 A.背景 形势的发展变化，要进行修正。于 1977 年在秘鲁的利马召开了国际性学术会议，在马丘比丘山上签署了马丘比丘宪章。B.主要理论思想 强调人与人之间的相互关系对于城市和城市规划的重要性，并将理解和贯彻这一关系视为城市规划的基本任务。马丘比丘宪章认为城市是一个动态系统，不仅要包括规划的制定而且也要包括规划的实施。这一过程应当能适应城市这个有机体的物质和文化的不断变化。马丘比丘宪章不仅承认公众参与对城市规划的极端重要性，而且更进一步地推进其发展。7 7.北京宪章北京宪章 北京宪章这一宪章被公认为是指导二十一世纪建筑发展的重要纲领性文献，标志着吴良镛的广义建筑学与人居环境学说，已被全球建筑师普遍接受和推崇，从而扭转了长期以来西方建筑理论占主导地位的局面。宪章总结了百年来建筑发展的历程，并在剖析和整合 20 世纪的历史与现实、理论与实践、成就与问题以及各种新思路和新观点的基础上，展望了 21 世纪建筑学的前进方向。面临新的时代，宪章提出了新的行动纲领：变化的时代，纷繁的世界，共同的议题，协调的行动。宪章共分 4 部分。8 8.广义建筑学广义建筑学 A.建筑学、地景学、城市规划学的三位一体 广义建筑学，就是通过城市设计的核心作用，从观念和理论基础上把建筑学、地景学、城市规划学的要点整合为一，对建筑的本真进行综合性地追寻。并且，在现代社会发展中，随着规模和视野的日益加大，随着建设周期的不断缩短，对建筑师视建筑、地景和城市规划为一体提出更加切实的要求，也带来更大的机遇。对城镇住区来说，将规划建设、新建筑设计、历史环境保护、一般建筑维修与改建、古旧建筑合理地重新使用等，纳入一个动态的、生生不息的循环体系之中，是广义建筑学的重要使命。同时，多层次的技术构建以及技术与人文的结合是 21 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 世纪新建筑学的必然趋势，也是广义建筑学的题中之义。B.“全球-地区建筑学”。在广义建筑学看来，建筑学的问题和发展应根植于本国、本区域土壤，在此基础上吸取外来文化精华并加以整合，最终建立一个“和而不同”的人类社会。可以说，建筑学是地区的产物，建筑形式的意义来源于地方文脉，并解释着地方文脉。但这并不意味着地区建筑学只是地区历史的产物。恰恰相反，地区建筑更与地区的未来相连，成为全球化和多元化一体两面式融通的真实写照。总之，在广义建筑学看来，现代建筑的地区化，乡土建筑的现代化，殊途同归，共同推动着世界和地区的进步与丰富多彩。四四.建筑设计全过程建筑设计全过程 1.1.建筑设计全过程建筑设计全过程 设计的前期工作（调研、洽谈等）方案的概念设计 初步设计（结构、造价等）施工图设计 施工验收 建筑的全生命周期的完结（拆除）2.2.建筑的全生命周期建筑的全生命周期 定义：指从材料与构件生产、规划与设计、建造与运输、运行与维护、直到拆除与处理（包括废弃、再循环和再利用）的全循环过程。3.3.如何评价一个建筑是否经济如何评价一个建筑是否经济 考虑诸多因素：建筑用地、建筑面积、建筑体积、建筑材料、结构类型、设备类型、装修构造、维修管理。4.4.当代建筑设计应当遵循的原则当代建筑设计应当遵循的原则 功能适用性、技术先进性、环境协调性、经济合理性。相关真题相关真题:1 1 整体建筑观整体建筑观 西建大-2016，论述20 分 有种说法“建筑是缩小的城市，城市是扩大的建筑”，就此谈谈你的看法及你对建筑与城市的理解。西建大-2015，论述20 分 老子道德经第十一章曰：“三十辐共一毂，当其无，有车之用。埏埴以为器，当其无，有器之用后面还有一句和建筑有关的话是什么？1.请把这句话准确无误的写下来（5 分)；2.解释这句话的字面意思（3 分)；3.通过举例、画图等方式，展开论述这句话的哲理和意义（12 分)。西建大-2014，论述20 分 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM “适用、坚固、美观”是建筑的三要素，根据你的认识和理解，请谈谈在建筑设计中如何考虑“适用”西建大-2011，简答5 分 加拿大著名著名建筑师阿埃里克森说：“环境意识就是现代意识”。请解释这句话的含义。西建大-2009，论述15 分 如何理解广义的建筑 西建大-2009，简答5 分 建筑三要素，我国建国后长期执行的建筑设计方针 西建大-2009，简答5 分 马丘比丘宪章 西建大-2006，论述题-20 分 梁思成先生说：“（建筑的）适用、坚固、美观之间存在着矛盾；建筑设计人员的工作就是要正确处理它们之间的矛盾。”请结合建筑实例，谈谈你对这句话的理解。西建大-2005，论述20 分 古罗马建筑理论家维特鲁威在建筑十书中提出建筑三要素：适用、坚固、美观，请问，我国建国后长期以来实行的建筑方针是什么？这一方针在当前城市建设迅猛发展的形势下具有什么样的意义和作用？第二章第二章 建筑规范名词解释建筑规范名词解释 内容提要：内容提要：2 2 建筑规范建筑规范名词解释名词解释 1.1.高层建筑高层建筑 建筑高度大于 27m 的住宅建筑和建筑高度大于 24m 的非单层厂房、仓库和其他民用建筑。2 2.裙房裙房 在高层建筑主体投影范围外，与建筑主体相连且建筑高度不大于 24m 的附属建筑。3 3.重要公共建筑重要公共建筑 发生火灾可能造成重大人员伤亡、财产损失和严重社会影响的公共建筑。4 4.商业服务网点商业服务网点 设置在住宅建筑的首层或首层及二层，每个分隔单元建筑面积不大于 300 平方米的商店、邮政所、储蓄所、理发店等小型营业性用房。5 5.高架仓库高架仓库 货架高度大于 7m 且采用机械化操作或自动化控制的货架仓库。6 6.半地下室半地下室 房间地面低于室外设计地面的平均高度大于该房间平均净高 1/3，且不大于 1/2 者。7 7.地下室地下室 房间地面低于室外设计地面的平均高度大于该房间平均净高 1/2 者。8 8.明火地点明火地点 室内外有外露火焰或赤热表面的固定地点（民用建筑内的灶具、电磁炉等除外）。9 9.散发火花地点散发火花地点 有飞火的烟囱或进行室外砂轮、电焊、气焊、气割等作业的固定地点。大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 1010.耐火极限耐火极限 在标准耐火试验条件下，建筑构件、配件或结构从受到火的作用时起，至失去承载能力、完整性或隔热性时止所用时间，用小时表示。1111.防火隔墻防火隔墻 建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要求的不燃性墙体。1212.防火墙防火墙 防止火灾蔓延至相邻建筑或相邻水平防火分区且耐火极限不低于 30H 的不燃性墙体。1313.安全出口安全出口 供人员安全疏散用的楼梯间和室外楼梯的出人口或直通室内外安全区域的出口。1414.封闭楼梯间封闭楼梯间 在楼梯间人口处设置门，以防止火灾的烟和热气进人的楼梯间。1515.防烟楼梯间防烟楼梯间 在楼梯间人口处设置防烟的前室、开敞式阳台或凹廊（统称前室）等设施，且通向前室和楼梯间的门均为防火门，以防止火灾的烟和热气进人的楼梯间。1616.避难走道避难走道 采取防烟措施且两侧设置耐火极限不低于 3.00H 的防火隔墙，用于人员安全通行至室外的走道。1717.防火间距防火间距 防止着火建筑在一定时间内引燃相邻建筑，便于消防扑救的间隔距离。1818.防火分区防火分区 在建筑内部采用防火墙、楼板及其他防火分隔设施分隔而成，能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部空间。1919.规划红线规划红线 规划红线一般称道路红线，指城市道路用地规划控制线。2020.规划绿线规划绿线 规划绿线是指城市各类绿地范围的控制线。2121.规划蓝线规划蓝线 规划蓝线一般称河道蓝线，是指水域保护区，即城市各级河、渠道用地规划控制线。2222.规划黑线规划黑线 规划黑线一般称“电力走廊”，指城市电力的用地规划控制线。2323.规划橙线规划橙线 规划橙线是指为了降低城市中重大危险设施的风险水平，对其周边区域的土地利用和建设活动进行引导或限制的安全防护范围的界线。2424.规划黄线规划黄线 规划黄线是指对城市发展全局有影响的、城市规划中确定的、必须控制的城市基础设施用地的控制界线。2525.规划紫线规划紫线 规划紫线是指国家历史文化名城内的历史文化街区和省、自治区、直辖市人民政府公布的历史文化街区的保护范围界线，以及历史文化街区外经县级以上人民政府公布保护的历史建筑的保护范围界线。2626.民用建筑民用建筑 供人们居住和进行公共活动的建筑的总称。2727.居住建筑居住建筑 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 供人们居住使用的建筑 2828.公共建筑公共建筑 供人们进行各种公共活动的建筑。2929.无障碍设施无障碍设施 方便残疾人、老年人等行动不便或有视力障碍者使用的安全设施。3030.停车空间停车空间 停放机动车和非机动车的室内、外空间。3131.建筑基地建筑基地 根据用地性质和使用权属确定的建筑工程项目的使用场地 3232.道路红线道路红线 规划的城市道路（含居住区级道路）用地的边界线。3333.用地红线用地红线 各类建筑工程项目用地的使用权属范围的边界线 3434.建筑控制线建筑控制线 有关法规或详细规划确定的建筑物、构筑物的基底位置不得超出的界线。3 35 5.建筑密度建筑密度 在一定范围内，建筑物的基底面积总和与占用地面积的比例 3636.容积率容积率 在一定范围内，建筑面积总和与用地面积的比值，计算时不考虑地下面积。3737.绿地率绿地率 一定地区内，各类绿地总面积占该地区总面积的比例（）。3838.日照标准日照标准 根据建筑物所处的气候区、城市大小和建筑物的使用性质确定的，在规定的日照标准日（冬至日或大寒日）的有效日照时间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间。3939.层高层高 建筑物各层之间以楼、地面面层（完成面）计算的垂直距离，屋顶层由该层楼面面层（完成面）至平屋面的结构面层或至坡顶的结构面层与外墙外皮延长线的交点计算的垂直距离。4040.室内净高室内净高 从楼、地面面层（完成面）至吊顶或楼盖、屋盖底面之间的有效使用空间的乖直距离。4141.设备层设备层 建筑物中专为设置暖通、空调、给水排水和配变电等的设备和管道且供人员进人操作用的空间层。4242.避难层避难层 建筑高度超过 100m 的高层建筑，为消防安全专门设置的供人们疏散避难的楼层 4343.架空层架空层 仅有结构支撑而无外围护结构的开敞空间层。4444.台阶台阶 在室外或室内的地坪或楼层不同标高处设置的供人行走的阶梯。4545.坡道坡道 连接不同标高的楼面、地面，供人行或车行的斜坡式交通道。4646.栏杆栏杆 高度在人体胸部至腹部之间，用以保障人身安全或分隔空间用的防护分隔构件。大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 4747.楼梯楼梯 由连续行走的梯级、休息平台和维护安全的栏杆（或栏板）、扶手以及相应的支托结构组成的作为楼层之间垂直交通用的建筑部件。4848.变形缝变形缝 为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。4949.建筑幕墙建筑幕墙 由金属构架与板材组成的，不承担主体结构荷载与作用的建筑外围护结构。5050.吊顶吊顶 悬吊在房屋屋顶或楼板结构下的顶棚 5151.管道井管道井 建筑物中用于布置竖向设备管线的竖向井道。5252.烟道烟道 排除各种烟气的管道。5353.通风道通风道 排除室内蒸汽、潮气或污浊空气以及输送新鲜空气的管道。5454.装修装修 以建筑物主体结构为依托，对建筑内、外空间进行的细部加工和艺术处理。5555.采光采光 为保证人们生活、工作或生产活动具有适宜的光环境，使建筑物内部使用空间取得的天然光照度满足使用、安全、舒适、美观等要求的技术。5656.采光系数采光系数 在室内给定平面上的一点，由直接或间接地接收来自假定和已知天空亮度分布的天空漫射光而产生的照度与同一时刻该天空半球在室外无遮挡水平面上产生的天空漫射光照度之比。5757.采光系数标准值采光系数标准值 室内和室外天然光临界照度时的采光系数值 5858.通风通风 为保证人们生活、工作或生产活动具有适宜的空气环境，采用自然或机械方法，对建筑物内部使用空间进行换气，使空气质量满足卫生、安全、舒适等要求的技术 5959.噪声噪声 影响人们正常生活、工作、学习、休息，甚至损害身心健康的外界于扰声 相关相关真题真题：2 2 建筑规范名词解释建筑规范名词解释 *名词解释名词解释*西建大-2015，简答5 分 2.什么是管道井？常见类型有哪些？西建大-2012，画图10 分 2.请问地下室和半地下室的概念是什么？要求文字回答并画图示意。西建大-2012，简答5 分 3.什么是绿线？什么是蓝线？大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 西建大-2012，简答5 分 2.什么是高层建筑？什么是超高层建筑？西建大-2010，简答5 分 1.高层建筑、超高层建筑 西建大-2017，论述2 分 什么是高层建筑？*名词概念计算名词概念计算*西建大-2011，计算10 分 计算容积率和建筑密度。西建大-2012，计算5 分 某办公楼项目用地为 5000 平方米，容积率 6.0，建筑密度 20%。请问在满足上述指标前提下的建筑层数是多少？什么是建筑密度？什么是容积率？请列出你计算上述建筑层数的公式。西建大-2016，简答4 分 一个建设项目用地面积 500 平方米。要求：容积率不超过 3.0，建筑密度不大于 60%；业主要求建筑面积不少是否可以实现？如不能实现说明理由？如能实现说明实现的途径。第三章第三章 建筑交通建筑交通 内容提要：内容提要：3 3 建筑交通建筑交通 一一.水平交通水平交通廊廊 1.1.人流人流空间的通行能力空间的通行能力 A.按照单股人流计算 净宽一般为 500550，侧身净宽为 300450 一般公共建筑走廊净宽为 1.1m，轴线宽度为 1.41.5m 办公建筑 1.52m，学校建筑 23m，医院建筑 34m B.按照两股人流计算 一般公共建筑走廊净宽为 1.3，轴线宽度为 1.51.8m C.按照 2.5 股人流计算 轴线宽度为 2.1m D.按照 3 股人流计算 轴线宽度为 2.4m 2.2.空间比例空间比例 有时候符合规范的要求，并不一定就完成了走廊的设计，还需考虑走廊空间比例给人的感受。b/h1/2 时，空间狭窄，压抑 1/2b/h2 时，空间较为舒适 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM b/h2 时，空间开阔 3.3.其他功能其他功能 A.展览建筑 既要考虑参观者驻足观看，又要同时保证走道流通顺畅 甲等、乙等主要展位通道净宽5m 次要通道净宽3m B.医院建筑 医院走廊有候诊兼通行，包括人流、病床、人携物、人携器材等功能，因此一般宽度在 34m 左右 二二.垂直交通垂直交通 1.1.楼梯楼梯 A.一般要求 楼梯作为建筑空间竖向联系的主要部件，其位置应明显，起到提示引导人流的作用，并要充分考虑其造型美观，人流通行顺畅，行走舒适，结合坚固，防火安全，同时还应满足施工和经济条件的要求。因此需要合理地选择楼梯的形式、坡度、材料、构造做法，精心地处理好其细部构造，设计时需综合权衡这些因素 a.位置：作为主要楼梯，应与主要出入口邻近，且位置明显；同时还应避免垂直交通与水平交通在交接处拥挤、堵塞。b.长、宽、高度及坡度要求：一般楼梯的坡度范围在 2345，适宜的坡度为 30左右。坡度过小时（小于 23），可做成坡道；坡度过大时（大于 45），可做成爬梯。公共建筑的楼梯坡度较平缓，常用 2634（正切为 1/2）左右。住宅中的共用楼梯坡度可稍陡些，常用 3342（正切为 1/1.5)左右 楼梯段间净高不应小于 2.2m，平台过道处净高不应小于 2.0m,起止踏步前缘与顶部凸出物内边缘线的水平距离不应小于 0.3m 踏步高度与人们的步距有关，宽度则应与人脚长度相适应。确定和计算踏步尺寸的方法和公式有很多，通常采用两倍的踏步高度加踏步宽度等于一般人行走时的步距的经验公式确定，即：2hb600620 mm 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 式中 h踏步高度，b踏步宽度。600620 mm 为一般人行走时的平均步距 民用建筑中，楼梯踏步的最小宽度与最大高度的限制值,见下表：楼梯平台是连接楼地面与梯段端部的水平部分，有中间平台和楼层平台，平台深度不应小于楼梯梯段的宽度，并不应小于 1.2m，当有搬运大型物件需要时应适当加宽。但直跑楼梯的中间平台深度以及通向走廊的开敞式楼梯楼层平台深度，可不受此限制，具体如下图：楼梯平台深度示意图 楼梯段宽度是指墙面至扶手中心线或扶手中心线之间的水平距离。楼梯段的宽度除应符合防火规范的规定外，供日常主要交通用的楼梯的梯段宽度应根据建筑物使用特征，按每股人流宽为 0.55（00.15)m 的人流股数确定，并不应少于两股人流。00.15m 为人流在行进中人体的摆幅，公共建筑人流众多的场所应取上限值。楼梯扶手与级数：楼梯应至少于一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达四股人流时宜加设中间扶手。每个梯段的踏步不应超过 18 级，亦不应少于3 级。楼梯间平面示意图 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM c.防火疏散要求：楼梯的间距，数量及宽度应经过计算满足防火疏散要求 楼梯间内不得有影响疏散的凸出部分，以免挤伤人 楼梯间除允许直接对外开窗采光外，不得向室内任何房间开窗 楼梯间四周墙壁必须为防火墙 对防火要求高的建筑物特别是高层建筑，应设计成封闭式楼梯或防烟楼梯 d.采光通风：楼梯间必须有良好的自然采光 B.分类 建筑中楼梯的形式较多，楼梯的分类一般可按以下原则进行：按楼梯的材料分类。有钢筋混凝土楼梯、钢楼梯、木楼梯及组合材料楼梯 按照楼梯的位置分类。有室内楼梯和室外楼梯 按照楼梯的使用性质分类。有主要楼梯、辅助楼梯、疏散楼梯及消防楼梯 按照楼梯间的平面形式分类。有开敞楼梯间、封闭楼梯间、防烟楼梯间 a.开敞楼梯间 开敞楼梯间是指建筑物内由墙体等围护构件构成的无封闭防烟功能，且与其他使 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 用空间相通的楼梯间。开敞楼梯间在低层建筑中广泛采用。由于楼梯间与走道之间无任何防火分隔措施，所以一旦发生火灾就会成为烟火蔓延的通道，因此，在高层建筑和地下建筑中不应采用。除高层民用建筑设计防火规范、建筑设计防火规范规定应设封闭楼梯间、防烟楼梯间的建筑外，其余一般建筑均可采用开敞楼梯间。开敞楼梯间除应满足疏散楼梯的一般要求外，还应符合下列要求：房间门至最近的楼梯间的距离应满足安全疏散距离的要求。楼梯间在底层处应设直接对外的出口。当一般建筑层数不超过四层时，可将对外出口设置在离楼梯间不超过 15m 处。公共建筑的疏散楼梯两梯段之间的水平净距不宜小于 150mm。除公共走道外，其他房间的门窗不应开向楼梯间。b.封闭楼梯间 封闭楼梯间是指用耐火建筑构件分隔，能防止烟和热气进入的楼梯间。高层民用建筑和高层工业建筑中封闭楼梯间的门应为向疏散方向开启的乙级防火门。1）.一般应设封闭楼梯间的建筑物有：建筑高度不超过 24m 的医院、疗养院的病房楼和设有空气调节系统的多层旅馆及超过五层的其他公共建筑的室内疏散楼梯（包括底层扩大封闭楼梯间）。建筑高度不超过 32m 的高层工业建筑（厂房、库房）。甲、乙、丙类生产厂房。建筑高度不超过 32m 的二类高层民用建筑（单元式住宅除外）。十二层至十八层的单元式住宅。十一层及十一层以下的可不设封闭楼梯间，但开向楼梯间的门应为乙级防火门，且楼梯间应靠外墙，并宜直接天然采光和自然通风。十一层及十一层以下的通廊式住宅。高层建筑的裙房。汽车库、修车库的室内疏散楼梯。人防工程地下为两层，且地下第二层的地坪与室外出入口地面高差不大于 10m时的电影院、礼堂；建筑面积大于 500 平方米的医院、旅馆，建筑面积大于 1000平方米的商场、餐厅、展览厅，公共娱乐场所、小型体育场所等。2）.对封闭楼梯间的设置要求：楼梯间应靠外墙，并能直接天然采光和自然通风，不能直接天然采光和自然通风时，应按防烟楼梯间规定设置。高层建筑封闭楼梯间的门应为乙级防火门，并向疏散方向开启。楼梯间的首层紧接主要出口时，可将走道和门厅等包括在楼梯间内形成扩大的封闭楼梯间，但应采用乙级防火门等防火措施与其它走道和房间隔开。c.防烟楼梯间 防烟楼梯间是指具有防烟前室和防排烟设施并与建筑物内使用空间分隔的楼梯间。其形式一般有带封闭前室或合用前室的防烟楼梯间，用阳台作前室的防烟楼梯间，用凹廊作前室的防烟楼梯间等。1）.一般应设防烟楼梯间的建筑物有：一类高层民用建筑。大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 除单元式和通廊式住宅外的建筑高度超过 32 米的二类高层民用建筑。塔式高层住宅。十九层及十九层以上的单元式住宅。超过十一层的通廊式住宅。建筑高度超过 32 米且每层人数超过 10 人的高层厂房。建筑高度超过 32 米的高层停车库的室内疏散楼梯。人防工程当底层室内地平室外出入口地面高差大于 10m 的电影院、礼堂；建筑面积大于 500 平方米的医院、旅馆；建筑面积大于 1000 平方米的商场、餐厅、层览厅、公共娱乐场所、小型体育场所等。2）防烟楼梯间的设置要求：楼梯间入口处应设前室、阳台或凹廊。前室的面积，对公共建筑不应小于 6，与消防电梯合用的前室不应小于 10；对于居住建筑不应小于 4.5，与消防电梯合用前室的面积不应小于 6；对于人防工程不应小于 10。前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。C.形式 按楼梯的平面的形式不同，可分为如下几种：a.单跑楼梯 见图（a）单跑楼梯不设中间平台，由于其梯段踏步数不能超过 18 步，所以一般用于层高较少的建筑内。b.交叉式楼梯 见图（b）由两个直行单跑梯段交叉并列布置而成。通行的人流量较大，且为上下楼层的人流提供 了两个方向，对于空间开敞，楼层人流多方向进入有利，但仅适合于层高小的建筑。c.双跑楼梯 见图（c）、（d）、（e）。双跑楼梯由两个梯段组成，中间设休息平台。图（c）为双跑折梯，这种楼梯可通过平台改变人流方向，导向较自由。折角可改变，当折角90时，由于其行进方向似直行双跑梯，故常用于仅上二层楼的门厅、大厅等处。当折角90成锐角时，往往用于不规则楼梯间中。图（d）为双跑直楼梯。直楼梯也可以是多跑（超过二个梯段）的，用于层高较高的楼层或连续上几层的高空间。这种楼梯给人以直接、顺畅的感受，导向性强，在公共建筑中常用于人流较多的大厅。用在多层楼面时会增加交通面积并加长人流行走的距离。图（e）为双跑平行楼梯，这种楼梯由于上完一层楼刚好回到原起步方位，与楼梯上升的空间回转往复性吻合，比直跑楼梯省面积并缩短人流行走距离，是应用最为广泛的楼梯形式。d.双分双合式平行楼梯 见图（f）、（g）图（f）为双分式平行楼梯，这种形式是在双跑平行楼梯基础上演变出来的。第一跑位置居中且较宽，到达中间平台后分开两边上，第二跑一般是第一跑的二分之一宽，两边加在一起与第一跑等宽。通常用在人流多，需要梯段宽度较大时。由于 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 其造型严谨对称，经常被用作办公建筑门厅中的主楼梯。如图（g）所示为双合式平行楼梯，情况与双分式楼梯相似。e.剪刀式楼梯 见图（h)剪刀式楼梯实际上是由两个双跑直楼梯交叉并列布置而形成的。它既增大了人流通行能 力，又为人流变换行进方向提供了方便。适用于商场、多层食堂等人流量大，且行进方向有多 向性选择要求的建筑中。转折式三跑楼梯 见图（i）这种楼梯中部形成较大梯井，有时可利用作电梯井位置。由于有三跑梯段，踏步数量较多，常用于层高较大的公共建筑中。f.螺旋楼梯 见图（j）螺旋楼梯平面呈圆形，通常中间设一根圆柱，用来悬挑支承扇形踏步板。由于踏步外侧宽 度较大，并形成较陡的坡度，行走时不安全，所以这种楼梯不能用作主要人流交通和疏散楼梯。螺旋楼梯构造复杂，但由于其流线形造形比较优美，故常作为观赏楼梯。g.弧形楼梯 见图（k）弧形楼梯的圆弧曲率半径较大，其扇形踏步的内侧宽度也较大，使坡度不致于过陡。一般 规定这类楼梯的扇形踏步上、下级所形成的平面角不超过 10，且每级离内扶手 0.25m 处的踏步宽度超过 0.22m 时，可用作疏散楼梯。弧形楼梯常用作布置在大空间公共建筑门厅里，用来通行一至二层之间较多的人流，也丰富和活跃了空间处理。但其结构和施工难度较大，成本高。大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 楼梯形式示意图 D.特殊要求 当楼梯底层中间平台下做通道时，为使平台净高满足要求，常采用以下几种处理方法：降低底层楼梯中间平台下的地面标高，即将部分室外台阶移至室内，如下图（a）所示。但应注意两点：其一，降低后的室内地面标高至少应比室外地面高出一级台阶的高度，即 100150mm；其二，移至室内的台阶前缘线与顶部平台梁的内边缘之间的水平距离不应小于 300mm。增加楼梯底层第一个梯段踏步数量，即抬高底层中间平台，如下图（b）所示。大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 将上述两种方法结合，即降低楼梯中间平台下的地面标高的同时，增加楼梯底层第一个梯段的踏步数量，如下图（c）所示。另外，也可考虑采用其他办法，如底层采用直跑楼梯等，如下图（d）所示。2.2.坡道坡道 A.一般要求 室内坡道坡度不宜大于 1：8，室外坡道坡度不宜大于 1：10 室内坡道水平投影长度超过 15m 时，宜设休息平台，平台宽度应根据使用功能或设备尺寸缓冲空间而定 供轮椅使用的坡道不应大于 1：12，困难地段不应大于 1：8 自行车推行坡道每段长不宜超过 6m，坡度不宜大于 1：5 坡道应采取防滑措施 B.坡度和宽度要求 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM C.每段坡道的坡度、最大高度和和水平长度要求 D.与楼梯相比较：优点：有利于安全快捷疏散要求 可满足功能上特殊需求 缺点：占地面积约为楼梯的 4 倍，不够经济 E.空间特点：可产生过渡感，有强烈的连续感和完整感 用于有特色的室内空间 名人用坡道实例 柯布西耶“漫步建筑”迈耶白色建筑 尼迈耶和西扎地域性建筑 F.建筑实例：a.萨夫伊别墅（勒柯布西耶）开放式的室内空间设计 专门对家具进行设计和制作 动态的、非传统的空间组织形式尤其使用螺旋形的楼梯和坡道来组织空间 屋顶花园的设计-使用绘画和雕塑的表现技巧设计的屋顶花园 车库的设计-特殊的组织交通流线的方法，使得车库和建筑完美的结合，使汽车易于停放而又不会使车流和人流交叉 b.纽约古根海姆博物馆（赖特）这座极其漂亮、无与伦比的建筑建成于 1959 年 建筑物的外部向上、向外螺旋上升，内部的曲线和斜坡则通到 6 层 陈列大厅是一个倒立的螺旋形空间，高约 30 米，大厅顶部是一个花瓣形的玻璃顶，四周是盘旋而上的层层挑台，地面以 3的坡度缓慢上升 大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 参观时观众先乘电梯到最上层，然后顺坡而下，参观路线共长 430 米 美术馆的陈列品就沿着坡道的墙壁悬挂着，观众边走边欣赏，不知不觉之中就走完了 6 层高的坡道，看完了展品，这显然比那种常规的一间套一间的展览室要有趣和轻松得多 争议：弧线型的展览区是对绘画艺术的亵渎 c.伦敦泰特现代美术馆（赫尔佐格&德梅隆）在第一阶段，赫尔佐格(Herzog)和德 梅隆(De Meuron)事务所非常明确地表示要最大程度地利用发电厂原有的砖结构建筑，对其非常尊重并看中了其古典性建筑风格 而现在他们持有了一种截然不同的观点以满足设计纲要的具体要求，即:使巨大的建筑结构突出于以前的锥形建筑之上。改建工程完成后，涡旋厅(Turbine Hall)成为了所有建筑中的主体，显得更为重要 另外，在五楼的高度处架设了一座天桥，由此，一条仿佛悬于空中的宽阔大道横穿于整座新的建筑之中并穿越几个重要的地理位置 这些区域中串联着一些关键性空间-新旧博物馆中的画廊与美术馆，它们作为极具吸引力的空间，为参观者带来一种全身心的空间体验。d.鹿野苑美术馆（刘家琨）大禹手绘考研 TEL:400-0069-000 网站：WWW.DAYUSHOUHUI.COM 鹿野苑的主体展厅是十方殿。所谓十方，是借用佛教对空间之一种称谓，意指东南西北，
