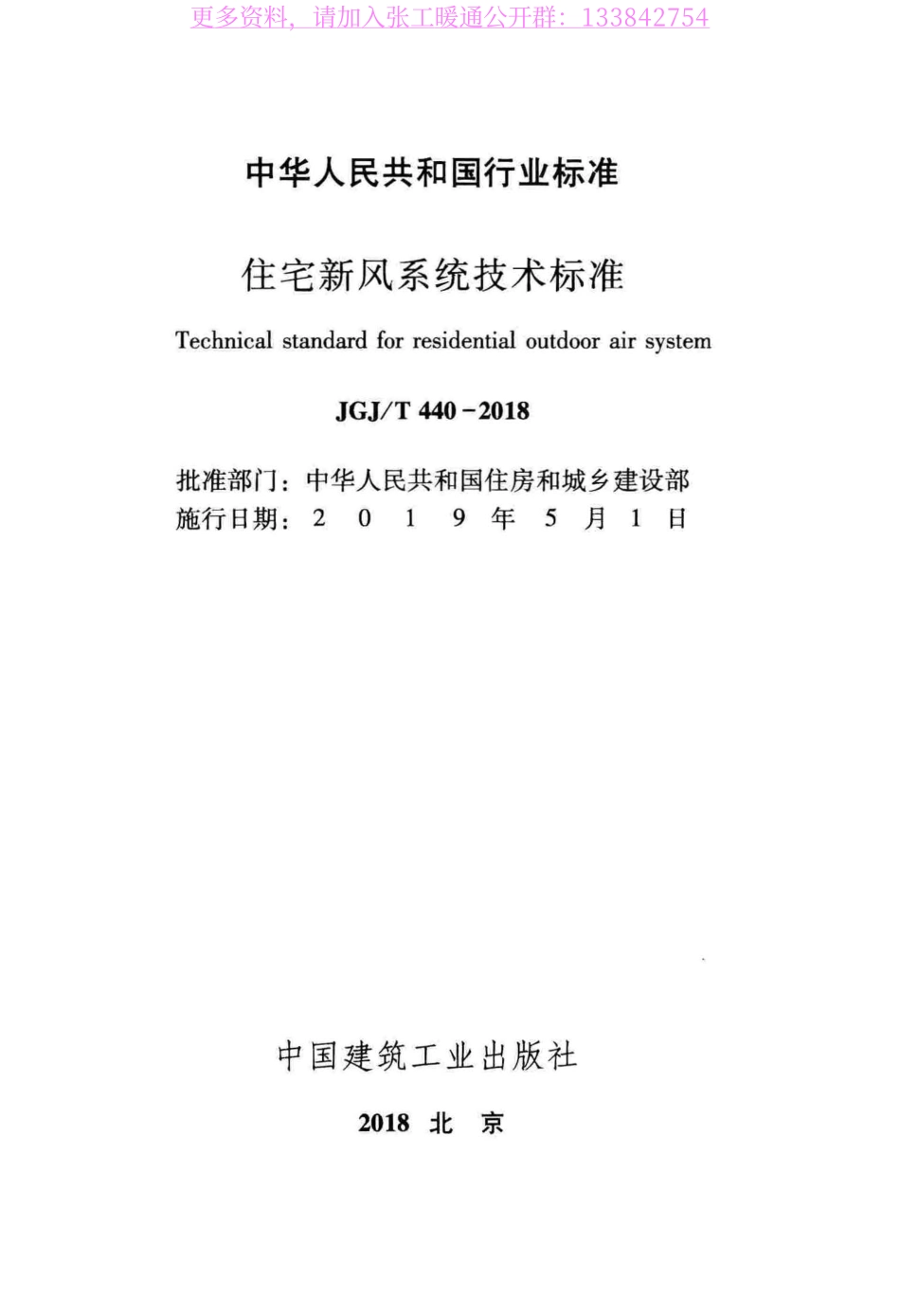

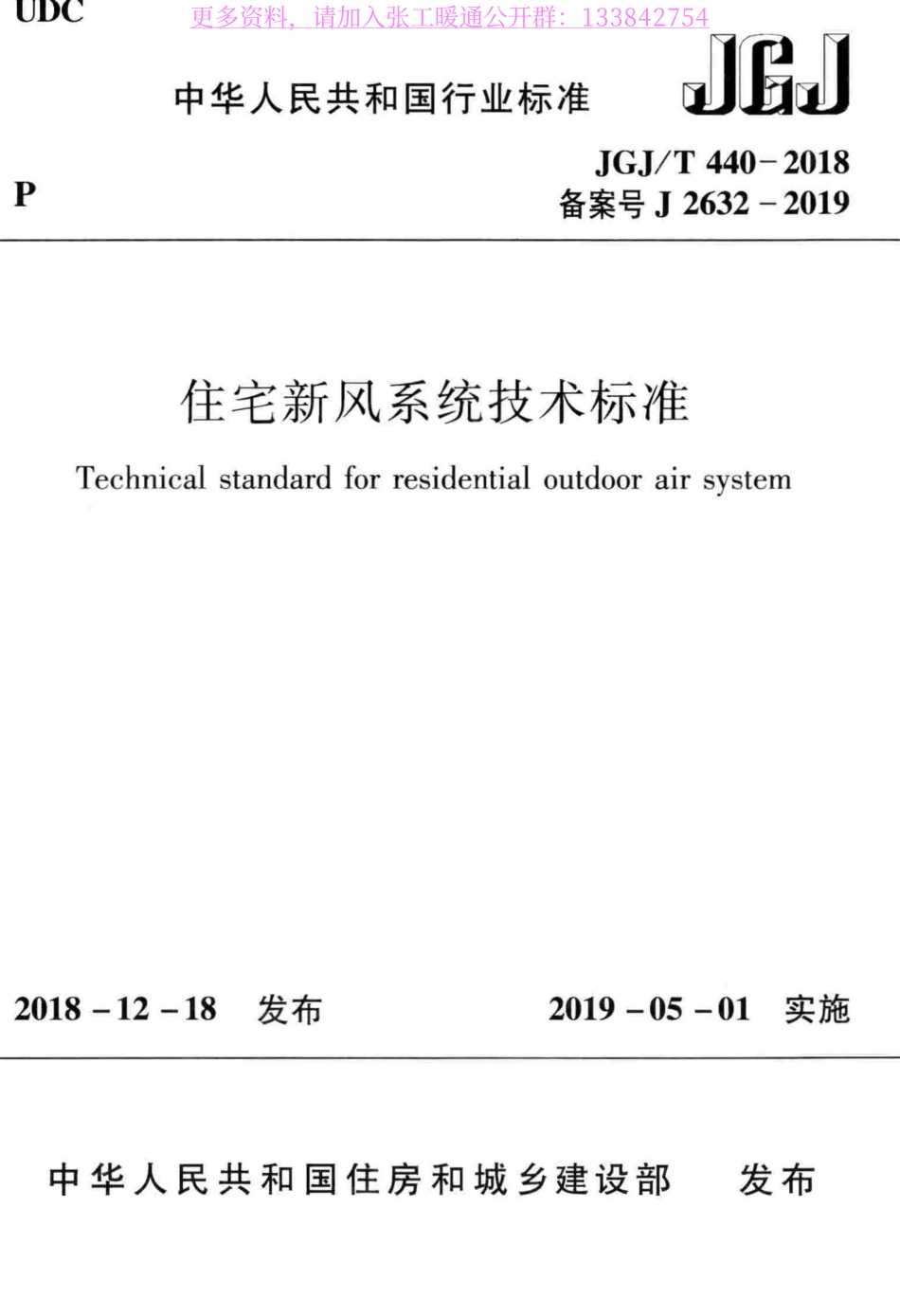

uuc P 中华人民共和国行业标准J画JJGJ/T 440-2018 备案号J2632-2019 住宅新风系统技术标准Technical standard for residential outdoor air system 2018-12-18 发布2019-05-01 实施中华人民共和国住房和城乡建设部发布更多资料，请加入张工暖通公开群：1338 42 754中华人民共和国行业标准住宅新风系统技术标准Technical standard for residential outdoor air system JGJ/T 440-2018 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 9 年5 月1 日中国建筑工业出版社2018北京更多资料，请加入张工暖通公开群：1338 42 754中华人民共和国行业标准住宅新风系统技术标准Technical standard for residential outdoor air system JGJ/T 440-2018 当岳中国建筑工业出版社出版、发行(北京海淀-里河路9号)各地新华书店、建筑书店经销北京红光制版公司制版天津翔远印刷有限公司印刷快开本，850X 1168毫米1/32 印张，2Y.字数73下字2019年2月第一版2019年2月第一次印刷定价，20.00元统一书号15112 32442 版权所有翻印必究如有印装质量问题，可寄本社退换(邮政编码100037)本村-网址:http:/ 网上书店:http:/www.china- 更多资料，请加入张工暖通公开群：1338 42 754中华人民共和国住房和城乡建设部公告2018年第323号住房城乡建设部关于发布行业标准住宅新风系统技术标准的公告现批准住宅新风系统技术标准为行业标准，编号为JGJ/T 440-2018，自2019年5月1日起实施。本标准在住房城乡建设部门户网站()公开，并由住房城乡建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2018年12月18日3 更多资料，请加入张工暖通公开群：1338 42 754前根据住房和城乡建设部关于印发(2015年工程建设标准规范制订、修订计划的通知1)(建标2014J189号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是:1总贝1;2术语;3基本规定;4设计;5设备材料;6施工安装;7检验、调试及验收;8运行维护。本标准由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑科学研究院有限公司(地址:北京市北三环东路30号，邮政编码:100013)。4 本标准主编单位:中国建筑科学研究院有限公司福建省建筑科学研究院本标准参编单位:住房和城乡建设部科技与产业化发展中心北京市建筑设计研究院有限公司上海市建筑科学研究院(集团)有限公司中国科学院过程工程研究所西南交通大学东莞市万科建筑技术研究有限公司建研科技股份有限公司安徽宾肯电气股份有限公司深圳泽风净化设备有限公司更多资料，请加入张工暖通公开群：1338 42 754珠海格力电器股份有限公司上海净养环保科技有限公司大金(中国)投资有限公司上海分公司丹东天。告净化材料有限公司陕西航天建筑工程有限公司天津津贝尔建筑工程试验检测技术有限公司北京朗适新风技术有限公司福建亚伦电子电器科技有限公司北京环都人工环境科技有限公司北京优盾环境工程有限公司青岛海尔空调电子有限公司南京天加空调设备有限公司青岛海信日立空调系统有限公司深圳海顿净化技术有限公司深圳市诺美佳环境科技有限公司江苏中科睿赛污染控制工程有限公司济南大陆机电股份有限公司浙江星月电器有限公司北京市天银地热开发有限责任公司北京亚都环保科技有限公司佛山市顺德区意艾蒲电器有限公司浙江曼瑞德环境技术股份有限公司江西云吉科技有限公司台州市普瑞泰环境设备科技有限公司本标准主要起草人员:杨英霞胡达明王智超刘珊珊曾若浪李景广岳仁亮袁艳平时宇吴广彬王飞张国庆刘煌李力群钟呜徐昭炜更多资料，请加入张工暖通公开群：1338 42 754邢春双王鸿刚徐杰赵连如赵壁徐国庆罩兆勇国德防吴小泉徐秋生梁世欢张涣之林景祥孙超李岳山关云峰刘东方李永革徐领青陶勇春王光能王宏磊郑仁春本标准主要审查人员:戴自祝陈超任俊杨家骥刘东马晓钧钱华金继宗武海斌李安桂侯鸿章6 更多资料，请加入张工暖通公开群：1338 42 754目次l 总则-2 术语.2 3 基本规定34 设计44.1 一般规定.4 4.2 新风量计算.44.3 新风系统设置.6 4.4 室外风口和室内气流组织设计74.5 风管系统设计84.6 净化处理设计84.7 监测与控制.9 5 设备材料.115.1 一般规定.11 5.2 通风器.11 5.3 过滤设备.12 5.4 风管 135.5 风阀135.6风口146 施工安装156.1 一般规定.15 6.2 通风器安装156.3 风管及部件的安装.17 6.4 过滤设备安装.196.5 监控系统施工.19 7 检验、调试及验收.20 7 更多资料，请加入张工暖通公开群：1338 42 7547.1 一般规定20 7.2 调试和试运行207.3 验收.21 8 运行维护.24 附录A具有净化功能通风器的PM2.5一次通过净化效率测试方法.26 附录B检查记录.27 本标准用词说明.32 引用标准名录.33 附:条文说明.35 8 更多资料，请加入张工暖通公开群：1338 42 754Contents 1 General Provisions.1 2 Terms.2 3 Basic Requirements3 4 D臼19n44.1 General Requirements4 4.2 Outdoor Air Flow Rate Calculation4 4.3 Outdoor Air System Setting6 4.4 Outdoor Air Inlet and Outlet and Indoor Air Distribution7 4.5 Air Duct System Design 8 4.6 Purification Treatment Design8 4.7 Monitoring and Control9 5 Equipment and Material 11 5.1 General Requirements11 5.2 Ventilator11 5.3 Filters12 5.4 Air Duct13 5.5 Valve J3 5.6 Air Inlet and Outlet14 6 Construction and Installation15 6.1 General Requirements15 6.2 VentilalOr Installation15 6.3 Air Duct and Components Installation17 6.4 Filter Installation19 6.5 Monitoring and Control System Installation19 7 Inspection,Commissioning and Acceptance 20 9 更多资料，请加入张工暖通公开群：1338 42 7547.1 General Requirements20 7.2 Commissioning and Test Running20 7.3 Acceptance 21 8 Operation and Maintenance24 Appendix A PM25 Cleaning Efficiency Testing Method for Outdoor Air Ventilator with Purification Functions.26 Appendix B Inspection Record.27 Explanation of Wording in This Standard.32 List of Quoted Standards.33 Addition:Explanation of Provisions.35 10 更多资料，请加入张工暖通公开群：1338 42 7541总则1.0.1 为统一住宅新风系统工程技术要求，保证工程质量，改善住宅的室内空气质量，制定本标准。1.O.2 本标准适用于新建住宅和既有住宅的新风系统的设计、施工、验收和运行维护。1.O.3 住宅新风系统的设计、施工、验收和运行维护，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。更多资料，请加入张工暖通公开群：1338 42 7542术语2.0.1 新风outdoor air 引人室内的室外空气。2.0.2 排风exhaust air 室内排至室外的空气。2.o.3 新风系统outdoor air system 由风机、净化等处理设备、风管及其部件组成，将新风送入室内，并将室内空气排至室外的通风系统。2.0.4 元管道新风系统ductless outdoor air system 与通风器相连接的室内侧送(排)风口不需要连接风管，直接向室内送(排)风的新风系统。2.0.5 集中式新风系统centralized outdoor air system 集中设置风机及净化等处理设备，新风经集中处理后由送风管道送人多个住户室内的新风系统。2.0.6 分户式新风系统household outdoor air system 每个住户单独设置的新风系统。2.0.7 单向流新风系统uniflow outdoor air system 仅新风经送风机送入室内或仅排风经排风机排至室外的单一流向的新风系统。2.0.8 双向流新风系统bidirectional flow outdoor air system 新风经送风机送入室内的同时，排风经排风机排至室外的新风系统。2.0.9 热回收新风系统outdoor air system with heat recovery 新风和排风同时经过热交换芯体或新风和排风通过蓄热体实现热回收的新风系统。2.0.10 居住面积habitable area 除厨房和卫生间之外的其他功能房间的使用面积的总和|。2 更多资料，请加入张工暖通公开群：1338 42 7543基本规定3.0.1 当符合下列条件之一时，住宅应设置新风系统:1 住宅自然通风无法满足通风换气要求;2 室外污染严重;3 住宅不具备自然通风条件。3.0.2 新风系统应根据当地气候条件、节能要求、建筑设计、户型及用户需求、设备价格、后期的运行维护等选择系统类型。3.0.3 新风系统的排风系统应满足新风量的要求。当采用机械排风、机械送风的系统形式时.排风量应为新风量的80%90%。3.0.4 新风系统应根据室外环境对新风进行过滤处理，宜对新风进行加热、杀菌等处理。3.0.5 新风系统宜采取设计与施工一体化模式。3.0.6 新风系统的系统设计及采用的设备、材料等应符合现行国家标准建筑设计防火规范)GB 50016的有关规定。3.0.7 当技术经济合理时，应采用热回收新风系统。3 更多资料，请加入张工暖通公开群：1338 42 7544设计4.1一般规定4.1.1 新风系统的设计应包括新风量计算、新风系统设置、室外风口和室内气流组织设计、风管系统设计、净化处理设计和监测与控制等。4.1.2 新风系统的气流组织应进行优化设计，室外新风宜直接送入卧室、起居室等人员主要活动区，并应将室内空气排至室外。4.1.3 新风系统设计送风量和排风量宜平衡，并宜对厨房、卫生间局部排风系统进行就地自然补风或机械补风。4.1.4 新风系统宜结合住宅的空调供暖系统进行设计-。4.1.5 新风系统施工图设计文件应包括下列内容:1 设计说明;2 主要设备表;3 系统图;4 平面布置图;5 新风主机安装大样图;6 管道连接详图;7 风口安装大样图;8 监控系统图、原理图、布线图。4.2 新凤量计算4.2.1 新风系统的最小设计新风量设计宜采用换气次数法，并应按下式计算:Qm in F X h X(4.2.1)式中:Qn1in一最小设计新风量(时/h);4 更多资料，请加入张工暖通公开群：1338 42 754F 居住面积(m2);h一一房间净高(m);n一一最小设计新风量设计换气次数(次jh)，按表4.2.1选取。表4.2.1最小设计新凤量设计换气次数人均居住面积Fp换气次数11F，IOm2 O.70次/hIOm2Fp三20m2O.60次/h20m2 50m2。.45次/h注:人均居住面积为居住而积|徐以设计人数或实际使用人数。4.2.2 住宅卧室和起居室的新风量设计应符合下列规定:1 卧室应按设计人数或实际使用人数，采用换气次数法计算新风量，换气次数的取值应符合本标准表4.2.1的规定。新风量应与室内CO2浓度限值所需的新风量进行比较，并应取较大者作为卧室的新风量设计值。室内COz浓度限值所需的新风量应按下式计算:Qb=0.1 X一一王L一一Ycz-Yco 式中:QI，一一卧室新风量(时jh);(4.2.2).1(室内COz散发量(Ljh)，按室内人数和l每人呼出的CO2量进行计算;YC2一一室内COz浓度限值(%)，按设计要求或取0.1%;Yco 室外COz浓度(%)，取0.04%。2 起居室应按住户设计总人数或实际使用总人数，采用换气次数法计算新风量，换气次数的取值应符合本标准表4.2.1的规定。4.2.3 新风系统的设计新风量应取战换气次数计算的最小设计新风量和按卧室与起居室-计算的新风量之矛11的较大者。5 更多资料，请加入张工暖通公开群：1338 42 7544.3 新风系统设置4.3.1 当住户对室内空气质量要求差异不大，且有统一管理需求时，宜采用集中式新风系统。4.3.2 集中式新风系统设计应符合下列规定:1 应设计机房和风管公共空间;2 设计新风量应取各住户设计新风量之和;3 入户送风管上应装设阀门，且阀门关闭时应严密;4 户内送风末端管段上宜装设风量调节阀;5 风机应采用变速调节。4.3.3 当符合下列情况之一时，住宅宜采用分户 式新风系统:1 住户对室内空气质量要求不同;2 住户需要独立控制系统运行的模式;3 住户使用时间不同;4 既有住宅改造设置新风系统。4.3.4 分户式新风系统设计宜符合下列规定:1 宜采用双向流新风系统;2 当无法采用双向流新风系统时，宜采用单向流或元管道新风系统;3 严寒和寒冷地区、夏热冬冷地区宜采用热回收新风系统。4.3.5 双向流新风系统设计应符合下列规定:1 应根据室内布局选用分室送风分室排风或分室送风集中排风的系统形式;2 当采用分室送风集中排风系统时，房间应设置过流口，并应与集中排风区域相连;对不能设置过流口的房间，其内门与地面间净空应罔20mm25mm的缝隙。4.3.6 单向流新风系统设计应符合下列规定:1 应校核新风对建筑能耗和热舒适的影响;2 房间应设置过流口或内门与地面间净空应留20mm25mm的缝隙;6 更多资料，请加入张工暖通公开群：1338 42 7543 正压单向流新风系统新风不应短路;4 负压单向流新风系统设计应根据门窗密闭性确定;5 负压单向流新风系统直设计恒风量新风口。4.3.7 元管道新风系统设计应符合下列规定:1 直采用一个房间设置一套无管道新风系统;2 室内送风和排风不应短路。4.3.8 热回收新风系统设计应符合下列规定:1 热回收通风器的类型应根据处理风量、新排风中显热量和潜热量的构成以及排风中污染物种类等选择;2 对于严寒和寒冷地区应对冬季防结霜或防结露进行校核计算，并应采取新风预热等防霜冻措施和冷凝水排放措施。4.4 室外风口和室内气流组织设计4.4.1 新风系统室外新风口、排风口的选型和布置应符合下列规定:1 室外新风口宜选用防雨百叶风口，并应设防虫网;2 室外新风口和排风口宜选用隔音型风口;3 室外新风口应设在室外空气较洁净区域，进风和排风不应短路;4 每个住户的室外新风口、排风口不应影响相邻住户;5 室外新风口水平或垂直方向距燃气热水器排烟口、厨房油烟排放口和卫生间排风口等污染物排放口及空调室外机等热排放设备的距离不应小于1.5m，当垂直布置时，新风口应设置在污染物排放口及热排放设备的下方;6 对分户式新风系统，当新风口和排风口布置在同一高度时，宜在不同方向设置;在相同方向设置时，水平距离不应小于1.Om;7 对分户式新风系统，当新风口和排风口不在同一高度时，新风口宜布置在排风口的下方，新风口和排风口垂直方向的距离不宜小于1.0m。7 更多资料，请加入张工暖通公开群：1338 42 7544.4.2 室内气流组织设计应根据住宅室内的空气质量要求、允许风速、噪声标准等，结合内部装修或家具布置等确定。4.4.3 室内送风方式宜根据新风系统的类型选用上送风、侧送风或下送风方式，井宜采用贴附射流送风。4.4.4 室内送风口、排风口的选型及布置应符合下列规定:1 送风口的面积应满足设计新风量的需要，且应带有调节风量功能，宜设导流装置;2送风口的出口风速应根据送风方式、送风口类型、安装高度、室内允许风速和噪声等确定，且不宜大于3m/s;3 排风口不应设在送风射流区内和人员长期停留的地点，排风口的吸风速度不应大于3m/s;4 送风口和排风口不应相对布置，在同一高度布置时水平距离不应小于1.Om;垂直布置时，垂直距离不应小于1.Om;5 在夏季空调和冬季供暖的室内设计热湿环境条件下，室内风口的所有外露部分不应出现凝露现象。4.5 凤管系统设计4.5.1 新风系统的风管宜采用圆形或长短边之比不大于4的矩形风管。圆形和矩形风管的截面尺寸宜符合现行国家标准通风与空调工程施工质量验收规范)GB 50243的相关规定。4.5.2新风系统风管内的空气流速，干管内宜为3.5m/s 4.5m/s.且不应超过6.0m/s;支管内宜为2.Om/s3.Om/so 4.5.3 应对新风系统各环路的压力损失进行压力平衡计算。各并联环路压力损失的相对差额不宜超过15%。当通过调节管径无法达到要求时，应设置调节装置。4.5.4 通风器与室外连接的风管应进行保温设计。4.5.5 新风系统应设置风管测定孔、检查孔和清洗孔。4.6 净化处理设计4.6.1 新风系统净化处理设计时，过滤设备的效率应根据当地8 更多资料，请加入张工暖通公开群：1338 42 754室外空气质量选择。对PMu的综合净化效率宜按下式计算:E25=(1211 式中:Ez.，一寸土滤设备对PM2.5的综合净化效率c%);Cin一一设计室内PM2.S浓度(g/m3);(4.6.1)COUl一一设计室外PM2.S浓度(g/m勺，取历年平均不保证5d的日平均浓度。4.6.2 过滤设备的容尘量宜按下式计算:D二CxX Ex X Qd X t/1000(4.6.2)式中:D一一过滤器的设计容尘量(g);Cx一一室外颗粒物年平均浓度Cmg/m汀，对粗效过滤器、中效过滤器和高中效及以上过滤器，分别取项目所在地近三年的室外的TSP、PMlO和PM2.5颗粒物年平均浓度的平均值;Ex一粗效过滤器、中效过滤器和高中效及以上过滤器分别对TSP、PMIQ和PM2.5的净化效率(%);Qd 新风系统设计新风量(时/h);t一一过滤器更换时间(h)。4.7 监测与控制4.7.1 新风系统宜对下列参数进行监测:1 室外的CO2浓度、PMz.s放度;2 室内的COz浓度、PMz.s浓度;3 室内送风口的PM2.S浓度;4 通风器的启停状态;5 过滤器进出口静压差。4.7.2新风系统的监控系统宜设置室内空气污染物超标报警功能。4.7.3 监控系统的COz和PMZ.5传感器应设置在能反映被测房9 更多资料，请加入张工暖通公开群：1338 42 754间空气状态的位置。4.7.4 新风系统宜根据CO2浓度进行新风量的控制，运行新风量不应小于设计新风量。10 更多资料，请加入张工暖通公开群：1338 42 7545设备材料5.1一般规定5.1.1 新风系统所使用的设备材料应满足经济性、防火性能、环保性能和施工性能等要求。5.1.2新风系统选用的主要电气元件应为国家强制认证的产品。5.2通凤器5.2.1 新风系统的通风器应根据风量和风压选择，并应符合下列规定:1 通风器的风量应在系统设计新风量的基础上附加风管和设备的漏风量，附加率应为5%10%;2 通风器的风压应在系统计算的压力损失上附加10%15%。5.2.2 通风器的风量、风压、输入功率和噪声等性能应符合现行行业标准通风器)JG/T 391的相关规定。5.2.3 通风器的电气安全性能应符合现行国家标准家用和类似用途电器的安全第1部分:通用要求)GB 4706.1的相关规定。5.2.4 通风器宜选用静音型。当设计无要求时，通风器的噪声水平应符合现行国家标准民用建筑隔声设计规范)GB 50118 中对房间允许噪声级的规定。5.2.5 具有热回收功能通风器的热交换性能应符合现行国家标准空气-空气能量回收装置)GB/T 21087的相关规定。5.2.6 通风器对PM2.5的净化能效分级应符合表5.2.6的规定;通风器宜选用节能级，对PM2.5的净化能效应按下式计算:11 更多资料，请加入张工暖通公开群：1338 42 754Q v X Ev2.5 r;r:_=丁丽交百(5.2.6)式中:r;r:_一一通风器对PM2.5的净化能效m:l/h.W)J;Qv一一通风器的额定风量(时/h);Ev2.5 通风器的PM2.5一次通过净化效率c%)，测试方法按本标准附录A执行;W一一通风器的额定功率(W)。表5.2.6通风器对PM2.S的净化能效分级净化能效nNCW.h)J 净化能效等级单向流双向流节能级币E二三5.007E3.0。合格级2.OO币E5.001.25平EGB/T 142 9 5和高效空气过滤器G8/T 13554的规定。5.3.3 过滤设备应符合下列规定:1 不宜采用油性过滤器;2 过滤器宜选用阻隔式;3 静电式过滤器应设置断电保护措施，在打开机组结构或进行维护维修时，其内部装置应能自动断电;4 应符合卫生要求，且不应对新风产生二次污染;静电式过滤器lh臭氧浓度增加量不应高于O.05mg/m3;5 可清洗、可更换的过滤器应拆装方便，清洗方法应简单;6 阻隔式过滤器宜选用成本低、方便采购、具有通用规格的产品。12 更多资料，请加入张工暖通公开群：1338 42 7545.3.4 过滤设备宜设置阻力检测和报警装置，报警装置可选用亮显式或声音提醒式，且应设置在显著位置。5.4凤管5.4.1 金属风管和非金属及复合风管的材料品种、规格、性能与厚度等应符合现行国家标准通风与空调工程施工质量验收规范)GB 50243的相关规定。5.4.2 风管材料的燃烧性能应符合下列规定:1 非金属风管材料的燃烧性能应符合现行国家标准建筑材料及制品燃烧性能分级)GB 8624中不燃A级或难燃BI级的规定;2 非金属风管所用压敏(热敏)胶带和胶粘剂固化后的燃烧性能应为难燃BI级;3 PVC材料的法兰燃烧性能应为难燃BI级;4 风管连接处密封材料燃烧性能应为不燃A级或难燃BI级。5.4.3 风管的强度应能满足在1.5倍工作压力下接缝处无开裂。5.4.4 风管的漏风量应符合下列规定:1 矩形风管的允许漏风量应按下式计算:Lrg O.1056po.65(5.4.4)式中:Lrg一一一风管在其工作压力下的允许漏风量m3/(h.m2)J;P一一风管系统的工作压力(Pa)。2 圆形金属风管、复合材料风管及采用非法兰形式的非金属风管的允许漏风量应为矩形风管规定值的50%。5.4.5 非金属及复合风管的污染物浓度限值应符合现行行业标准非金属及复合风管)G/T 2 5 8的相关规定。5.5凤阀5.5.1 新风系统中选用的成品风阀应符合下列规定:1 风阀规格应符合国家现行相关标准的规定，并应满足设13 更多资料，请加入张工暖通公开群：1338 42 754计和使用要求;2 风阀应启闭灵活，结构牢固，壳体严密，防腐良好，表面平整;3 风阀法兰与风管法兰应相匹配;4 采用驱动装置的风阀在最大工作压差下应操作正常;5 风阀应有开度的指示机构及保证风阀全开和全闭位置的限位机构，手动风阀还应有保持任意开度的锁定机构。5.5.2 风间的阀片允许漏风量应满足下式要求:Lrp 17.00t,.p O.58(5.5.2)式中:Lr一一-空气标准状态下阀片允许漏风量时/Ch m2)J;t,.P-阀片前后承受的压差CPa)。5.5.3 风阀的最大工作压差不应小于产品名义值的1.1 倍。5.5.4 当风阅全开时，有效通风面积比不应小于80%。5.5.5 恒风量调节阀在规定的压差范围内，流量波动范围不应超过额定流量的10%。5.6凤口5.6.1 风口的外观应表面平整，装饰面颜色一致，应无明显的划伤和压痕，拼缝应均匀。5.6.2 风口的几何性能应符合现行行业标准通风空调风口JG/T 14的相关规定。5.6.3 风口的机械性能应符合下列规定:1 风口的活动零件应动作自如，阻尼应均匀，不应卡死和松动;2 导流片可调或可拆卸的产品应调节拆卸方便和可靠，定位后不应松动;3 带调节阀的风口阀片应调节灵活可靠，阻尼应均匀，定位后不应松动。14 更多资料，请加入张工暖通公开群：1338 42 7546施工安装6.1一般规定6.1.1 新风系统所使用的通风器、风管及部件、过滤设备、控制仪表等设备材料进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应形成验收文字记录。6.1.2 施工安装前应符合下列规定:1 施工图纸和有关技术文件应齐全;2 应巳制定相应的施工方案;3 应已对施工人员进行岗前培训和技术交底;4 设备材料进场检验应已合格并应满足安装要求;5 施工现场应具有供电条件，应有储放设备材料的临时设施。6.1.3 新风系统工程中的隐蔽工程，在隐蔽前应经监理单位验收及认可签证。隐蔽工程检查验收记录应符合本标准附录B第B.O.1条和第B.0.2条的规定。6.2 通凤器安装6.2.1 通风器安装应符合下列规定:1 安装时应校核通风器运行重量对吊顶、地面或屋面、墙体荷载的影响;2 通风器不应安装在非承重墙上;3 安装应固定平稳，应有防松动措施，并应采取减振措施;4 安装时应保证通风器进、出风方向的正确;5 风管与通风器的连接处应装设柔性接头，长度宜为150mm300mm。6.2.2 吊顶式通风器的安装应符合下列规定:15 更多资料，请加入张工暖通公开群：1338 42 7541 应按设计或机组安装说明进行吊顶安装;当元设计或机组安装说明时，可按相关标准图集进行安装;2 吊杆吊装时，吊杆锚固应采用膨胀螺栓与楼板连接;选用的膨胀螺栓和吊杆尺寸应能满足通风器的运行重量，螺栓锚固深度及构造措施应符合现行行业标准棍凝土结构后锚固技术规程)JGJ 145的规定;3 吊装通风器与顶棚和吊顶之间应有一定的距离，并应预留检修孔;4 安装后应进行调节，并应保持机组水平。6.2.3 落地式通风器的安装应符合下列规定:1 应在经过设计且有足够强度的水平基础上安装，通风器应固定在基础上;2 当安装在室外时，应采取防护措施;3 安装位置应便于维修，且通风器检修操作面与墙面的距离不应小于600mm。6.2.4 壁挂式通风器的安装应符合下列规定:1 当设置托架固定通风器时，可按设计或相关标准图集进行安装;当直接悬挂安装时，应保证挂板与墙面固定牢固，通风器与挂板的悬挂正确;2 当安装在室外时，应具备室外安装防护条件或采取防雨措施;3 安装位置应便于检修，室内悬挂安装时应易于将通风器取下，室外托架安装的检修应由专业人员操作。6.2.5 墙式通风器的安装应符合下列规定:1 墙体开孔时，孔洞直径应比墙式通风器套管直径大10mm飞15mm;2 墙体孔洞和墙式通风器套管之间的缝隙应填密实;3 墙体上孔洞应有O.010.02的坡度坡向室外;4 套管内组件安装前应测试电机组件，电机组件运转应正常，套管内的各组件应按顺序安装;16 更多资料，请加入张工暖通公开群：1338 42 7545 室内面板应与套管连接牢固;6 安装不应破坏墙体的结构和影响墙体的热工性能。6.2.6 窗式通风器的安装不应影响窗户的气密性，并应符合下列规定:1 宜采用嵌入式或压条固定式安装;2 窗户的隔热、隔声性能不应受影响;3 窗户的窗框、玻璃的结构安全性不应受影响;4 窗式通风器与窗户的外观应协调，安装直美观。6.3 凤管及部件的安装6.3.1 通风器室外侧风管的安装应符合下列规定:1 风管的坡度应为O.010.02，并应坡向室外;2 当新建住宅的风管穿外墙时，孔洞宜预留，预留位置应正确;3 当既有住宅的风管穿外墙时，孔洞施工应采取抑尘措施，且不应破坏墙体内主筋，孔洞直径不应大于200mm;4 当采用非金属风管且风管穿外墙时，宜采用金属短管或外包金属套管;5 室外侧风管不应有弯曲。6.3.2 通风器室内侧风管的安装应符合下列规定:1 距离通风器300mm500mm处不应变径或加弯头处理，风管应平直;2 不同管径风管连接时应采用同心变径管连接，风管走向改变时不应采用90。直角弯头，宜采用45。弯头;3 柔性短管的安装应松紧适度，不应扭曲;4 可伸缩性金属或非金属软风管的长度不宜超过21丑，且不应有死弯或塌凹;5 既有住宅的风管不应穿梁，过梁时可采用过梁器;新建建筑穿梁应预留孔洞;6 新建住宅的风管穿过室内墙时，墙上宣预留孔洞，孔径17 更多资料，请加入张工暖通公开群：1338 42 754不应大于100mm。6.3.3 当安装风管时，不应悬空排管，风管支吊架的制作和安装应符合现行国家标准通风与空调工程施工规范)GB 50738 的规定。6.3.4 风管的连接应符合下列规定:1 金属风管的连接可采用角钢法兰连接、插条连接或咬口连接，并应符合现行行业标准通风管道技术规程)JGJ/T 141 的规定。2 硬聚氯乙烯圆形风管的连接可采用套管连接或承插连接。当直径不大于200mm的圆形风管采用承插连接时，插口深度宜为40mm80mm，粘接处应严密和牢固。当采用套管连接时，套管长度宜为150mm250mm，其厚度不应小于风管壁厚。3 其他类型风管的连接应符合现行行业标准通风管道技术规程)JGJ/T 141的规定。6.3.5 地送风风管的安装应符合下列规定:1 风管连接宜采用承插连接，插口深度宜为40mm80mm，粘接处应严密、牢固;2 风管方向改变时宜采用450弯头。6.3.6 风管系统安装后应进行严密性检验，检验方法应符合现行国家标准通风与空调工程施工质量验收规范)GB 50243的规定，并应在合格后交付下道工序。6.3.7 风口与风管的连接应严密、牢固，边框与建筑饰面应贴实，表面应平整，不应变形，调节应灵活、可靠;条形风口安装的接缝处衔接应自然，不应有明显缝隙。6.3.8 室外风口安装时，风口与墙壁间的空 隙应进行防水密封处理。6.3.9 同-厅室、房间内的风口安装应排列整齐。6.3.10 阀门安装的位置、高度、进出口方向应符合设计要求，连接应牢固、紧密。6.3.11 风阀应安装在便于操作及检修的部位，安装后的手动或18 更多资料，请加入张工暖通公开群：1338 42 754电动操作装置应灵活、可靠。6.4 过滤设备安装6.4.1 独立的新风过滤设备单元应安装在通风器室外侧新风管道上，安装应平整、牢固，方向正确，与管道的连接应严密。6.4.2 通风器内的过滤设备应安装牢固、方向正确;过滤设备与通风器机体间应严密无穿透缝。6.5 监控系统施工6.5.1 传感器的安装应牢固、美观，不应破坏室内装饰布局的完整性。6.5.2 监控系统的导线穿管敷设应符合F罗IJ规定:1 导管直径应与所穿导线的截面、根数相适应，管内导线不应有接头;2 明配管应横平竖直、整齐美观;暗配管时宜沿最近的路线敷设，宜减少弯曲;埋地管路不宜穿过设备基础。19 更多资料，请加入张工暖通公开群：1338 42 7547 检验、调试及验收7.1一般规定7.1.1 新风系统在投入使用前应进行系统的调试，调试应包括下列内容:1 设备单机试运转和调试;2 系统试运转和调试。7.1.2 新风系统的调试和验收应进行记录，会签文件和立卷应归档。7.1.3 新风系统的调试和验收除应符合本标准规定外，尚应符合现行国家标准通风与空调工程施工质量验收规范GB 50243的有关规定。7.2 调试和试运行7.2.1 新风系统调试前应编制调试和试运转方案，并应经建设单位审核批准后进行;调试和试运转结束后，应提供完整的调试和试运转资料及报告。7.2.2 新风系统运行前应在室外新风入口和室内排风口处设置临时用过滤器对系统进行保护。7.2.3 设备试运转和调试应符合下列规定:1 试运转和调试记录应符合本标准附录B第B.O.3条的规定;2 通风器中的风机叶轮应旋转方向正确、运转平稳、无异常振动与声响，电机运行功率应符合设备技术文件的规定，正常运转时间不应少于8h;3 风量调节阀于功、电动操作应灵活、可靠;4 控制系统的检测元件和执行机构应能正常动作。20 更多资料，请加入张工暖通公开群：1338 42 7547.2.4 系统联合试运转及调试应符合下列规定:1 系统联合试运转及调试记录应符合本标准附录B第B.O.4条的规定;2 系统总风量调式结果与设计风量允许偏差应为一5%+10%;3 系统运转时设备及部件的联动应符合设计要求，且动作应协调、正确，应无异常现象;4系统调试后各风口的风量与设计风量允许偏差应为:!:15%;5 室内噪声应符合现行国家标准民用建筑隔声设计规范GB 50118的相关规定。7.3验收7.3.1 新风系统工程竣工验收合格后应办理竣工验收手续。竣工验收报告应符合本标准附录B第B.0.5条的规定。7.3.2 竣工验收资料应包括下列内容:1 图纸会审记录、设计变更通知书和竣工图;2 主要材料、设备、成品、半成品和仪表的出厂合格证明及进场检(试)验报告;3 隐蔽工程检查验收记录;4 工程设备、风管系统安装及检验记录;5 设备单机试运转记录;6 系统平衡调试记录;7 观感质量检查记录;8 通风效果检验报告。7.3.3 观感质量检查应符合下列规定:1 风管表面应平整、无损坏;接管应合理，风管的连接以及风管与设备或调节装置的连接应无明显缺陷;2 风口应表面平整，颜色一致.安装位置正确，风口可调节部件应能正常动作;21 更多资料，请加入张工暖通公开群：1338 42 7543各类调节装置的制作和安装应正确、牢固，调节灵活，操作方便;4 风管及部件的支吊架形式、位置及间距应符合现行国家标准通风与空调工程施工规范GB 50738的规定;5 风管的软性接管位置应符合设计要求，接管应正确、牢固，自然无强扭;6 通风器的安装应正确、牢固;7保温层的材质、厚度应符合设计要求;表面应平整、无断裂和脱落。7.3.4 新风系统调试完成后应进行通风效果检验。通风效果检验项目及限值要求应符合表7.3.4的规定。通风效果检验应采用连续监测或检测方法。表7.3.4通凤效果检验项目及限值要求检验项目限值要求备注C0，浓度I 0.1%或设计值PM2.5浓度I 75g/川或设计值|新风系统设计除PM2.5时检验7.3.5 新风系统的通风效果连续监测时应符合下列规定:1 连续监测时间不应少于30d，数据采集频率不应低于6次/h。新风系统设计除PMZ.5时，监测期间内室外PM2.:.日平均浓度高于75g/时的天数不应少于5d。2 监测期间室内的外门窗应关闭，室内人数应与设计一致井正常活动。3 每个房间设置l个监测点，监测点距离地面高度宜为O.8m1.5m，不应被墙面、家具等遮挡。4 取室外污染最严重5d的室内COz浓度和PM口浓度平均值作为检验结果。7.3.6新风系统的通风效果检测应符合下列规定:1 新风系统设计除PM25时，测试时应根据设计室外PMz二浓度选择适宜的天气进行。22 更多资料，请加入张工暖通公开群：1338 42 7542 测试开始前外门窗关闭时间不应少于24h，新风系统运行时间应大于24h
