2021版暖专教材修改汇总word打印版（1供暖部分）.pdf

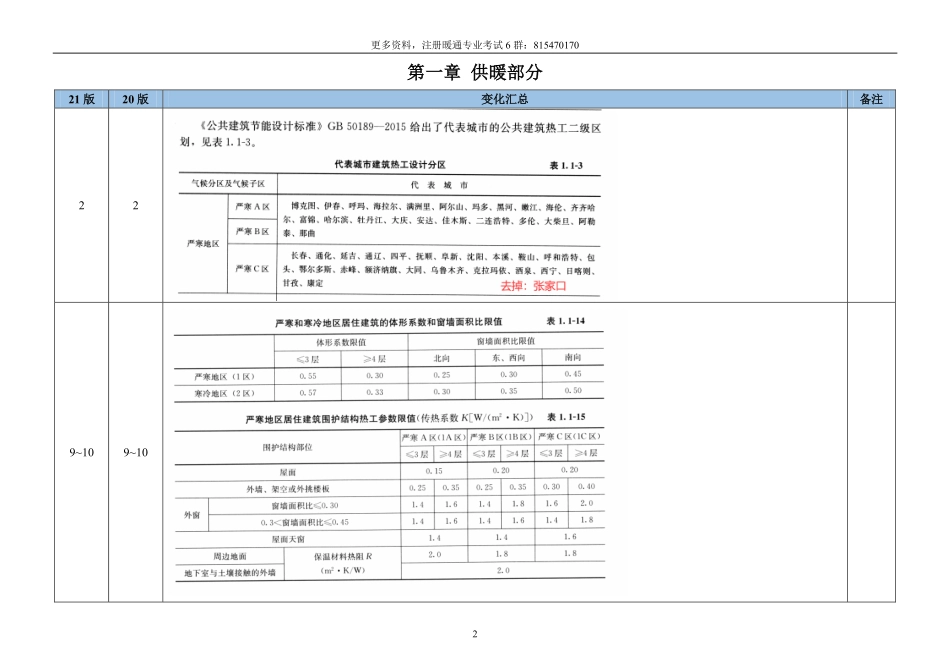

更多资料，注册暖通专业考试 6 群：815470170 1 2021 版修改汇总打印版版修改汇总打印版 2021.2 出版出版 注注：修改部分修改部分底色底色为黄色标识为黄色标识。更多资料，注册暖通专业考试 6 群：815470170 2 第一第一章章 供暖部分供暖部分 21 版版 20 版版 变化汇总变化汇总 备注备注 2 2 910 910 更多资料，注册暖通专业考试 6 群：815470170 3 表格更新 P52 P52（4）确定冷水温度时，应认真校核室内空气的露点温度，防止冷表面凝露；冷水供水温度一般不应低于 16，供回水温差一般为23。71 72 71 72 3.热空气幕的特点简介 更多资料，注册暖通专业考试 6 群：815470170 4 普遍采用的是贯流式空气幕（非加热空气幕和热空气幕）和整体装配式空气幕（热空气幕）的定型系列产品。采用定型系列产品，使设计简化，安装使用便利，同时确保产品质量。采用全金属外壳时，防火性能好。（1）贯流式热空气幕 1）超薄机身设计，节约空间；2）叶轮具有风量大，噪声低（L2000m3/h 时）；叶轮是一整体结构，出风可形成均匀的空气幕；3）有玻璃纤维材质的高强度塑料叶轮；还有优质铝合金结构叶轮，适用于油烟浓大的地方；4）安装高度一般不大于 3m。（2）离心式热空气幕 1）采用外转子离心空调专用风机，风压大、噪声低（L2000m3/h 时）、空气射流稳定，使用寿命长；2）供水温度为 6080时，空气加热器采用高纯度无缝紫铜管波纹铝翅片；热媒为 80以上的热水或蒸汽时，加热器采用无缝钢管或高频焊管铝翅片；抗蒸汽冲击压力强，散热效果好，坚固耐用；3）应用场所更为广泛。88 89 更多资料，注册暖通专业考试更多资料，注册暖通专业考试 6 群：群：815470170 95 96 膨胀水箱分两种：开式高位膨胀水箱和闭式低位膨胀水箱气压罐。1.膨胀水箱水容积计算（此处删了一句话）膨胀水箱水容积按下式计算：9570供暖系统：V=0.03066Vc；8560供暖系统：V=0.02422Vc；11070供暖系统：V=0.038Vc；13070供暖系统：V=0.043Vc；以上停运时环境温度为 5。更多资料，注册暖通专业考试 6 群：815470170 5 空调冷水系统：V=0.0053Vc（停运时环境温度为 35）。96 97 更多资料，注册暖通专业考试 6 群：815470170 6 98 99 增加图 100 101 101 102 1.8.6 水处理装置（删除了调压装置内容）采暖空调系统水质GB/T 29044-2012 规定了供暖空调系统水质的术语和定义、要求及检验方法。空调循环水系统常用的水处理装置有：1.电子除垢器 它通过感应线圈产生的交变磁场对水进行不间断的处理，使其水质相对软化。它集防垢、除垢、杀菌、灭藻、防腐蚀功能为一体。据测算，与使用化学方法相比，可节省投资 60%70%，节水 80%；并且安装简单，无需专人操作，获得广泛应用。适应水质：总硬度700mg/L（以 CaCO3计）。电子除垢器的工作压力：1.0MPa、1.6MPa 和 2.0MPa；工作温度 595。防垢效率98%，除垢效率95%，杀菌率98%，灭藻率97%，控制腐蚀率0.092mm/a。在管路上采用法兰连接，主要规格参数见表 1.8-12。更多资料，注册暖通专业考试 6 群：815470170 7 2.全程综合水处理器 该处理器设置活性铁质滤膜，机械变孔径阻挡及电晕效应场三位一体过滤体，通过吸附、浓缩在实际运行工况下各种硬度物质及复合垢，降低浓度，达到控制水质的目的。并将特定频率能量转换给被处理的介质水，形成电磁化水，达到防垢的目的。同时，在金属管道内壁形成水膜减缓腐蚀。从而实现系统的防垢、防腐、杀菌、灭藻、超净过滤控制水质的综合功能。3.设计选型 随着技术进步，各类水处理装置不断推出，具体选型时，应根据循环水系统的水及补充水的实际水质，合理选用满足水质要求、耗能低、体积紧凑、便于维护的水处理装置。102 102 103 2.自动排气阀 供暖水系统中已普遍采用自动排气阀取代集气罐。（1）自动排气阀宜选用黄铜材质，工作压力 1.01.6MPa，选用规格：DN20 管道，排气阀 DN15；DN25DN100 管道，排气阀 DN20；DN125 管道，排气阀 DN25；DN150 管道，排气阀 DN32。（2）自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气；排气口有顶排和侧排两种；排气阀与管道上宜设置隔断阀，当需要拆下自动排气阀检修时，以保证水系统的密闭。102 103 1.8.8 补偿器 1.常用补偿方式与补偿器分类（见表 1.8-14）更多资料，注册暖通专业考试 6 群：815470170 8 103 103 4.设计要点（1）在考虑热补偿时，应充分利用管道的自然弯曲来吸收管道的温度变形。（此处删了一句话）对具有同一直径、同一壁厚、无支管、两端固定、无中间约束并能满足下式要求的非危害介质管道可采用自然补偿：更多资料，注册暖通专业考试 6 群：815470170 9 （2）当地方狭小，方形补偿器无法安装时，可采用套管补偿器和波纹管补偿器。（此处删了一段话）103 104 104（1）静态平衡阀（数字锁定平衡阀）数字锁定平衡阀具有良好的调节、截止功能，还具有开度显示和开度锁定功能，在供暖和空调系统中使用，可达到节能的效果。但是，当系统中压差发生变化时，不能随系统变化而改变阻力系数，若需适应，则要重新进行手动调节。对于用户侧变流量系统，当负荷过小时，其阀权度（见本书第 3.8.3 节）会很小，此时的静态平衡阀的平衡作用会失效，若使其与自力式压差控制器联合使用，将是一种经济且理想的方案。（2）动态平衡阀 增加 104 105 105 应当指出的是，按照管径选择同等公称管径规格的平衡阀是错误的做法。空调末端设备采用电动二通阀的变流量水系统，应注意以下几点：（1）末端设备采用电动二通阀，各分支环路设置静态平衡阀，不应设置动态平衡阀。（2）空气处理机组可设置动态平衡电动调节阀。（3）末端设备设置动态平衡电动二通阀或调节阀后，不应再设置电动二通阀。3.平衡阀安装使用要点 增加 106 106 1.分汽缸、分水器、集水器选择计算（1）筒体直径。筒体直径一般比汽、水连接总管直径大两档以上，按筒体内流速确定时，蒸汽流速按 10m/s 计；水流速按 0.1m/s、0.3m/s、0.5m/s、0.7m/s、1.0m/s 计算确定。更多资料，注册暖通专业考试 6 群：815470170 10 108 110 108 110 更多资料，注册暖通专业考试更多资料，注册暖通专业考试 6 群：群：815470170 更多资料，注册暖通专业考试 6 群：815470170 11 更多资料，更多资料，注册暖通专业考试注册暖通专业考试 6 群：群：815470170 11 更多资料，注册暖通专业考试 6 群：815470170 12 （删除了图 1.8-23 螺旋螺纹管换热器外形尺寸图）111 111 2.散热器的形式 见本书第 1.8.1 节第 1 条第（8）款。增加 113 113 采用通断时间面积法的前提是每户须为一个独立的水平串联式系统见图 1.9-2（a），设备选型和设计负荷要良好匹配，不能改变散热末端设备容量，户与户之间不能出现明显的水力失调，户内散热末端不能分室或分区控温，以免改变户内环路的阻力。该方法能够分摊热量、分户控温，但是不能实现分室的温控。（5）供暖分户计量调控装置 增加 更多资料，注册暖通专业考试 6 群：815470170 13 供暖分户计量调控装置由容积泵（齿轮泵）、电动机和智能控制器组成，具有分户热计量、室温调控和系统调控的一体化功能。关键技术是采用具备多种功能的微型容积泵。容积泵既是容积法流量检测装置，又是无节流损失的有源流量调节机构，还是系统的循环动力设备。应用该装置可取消室内温控阀、管路上的平衡阀。因此，该装置消除了传统的热计量装置、室内温控装置和供热系统调控装置各自为政的弊端，实现热网的分布式供热，值得推广。2.供回水双立管的布置 117 117（2）热分配计 热分配计有电子式和蒸发式两种。蒸发式热分配计：主要包括导热板和蒸发液。蒸发液是一种带颜色的无毒化学液体，装在细玻璃管内密闭的容器中，容器表面是防雾透明胶片，上面标有刻度，与导热板组成一体，紧贴散热器安装，散热器表面将热量传给导热板，导热板将热量传递到液体管中，由于散热器持续散热，管中的液体会逐渐蒸发而减少，可以读出与散热器散热量有关的蒸发量。此种热分配计构造简单，成本低廉，不管室内供暖系统为何种形式，只要在全部的散热器上安装分配计，即能实现按户计量。电子式热分配计：是在蒸发式分配计的基础上发展起来的计量仪表，它需同时测量室内温度和散热器的表面平均温度，利用两者的温差值相对于供暖时间积分的数值通过 LCD 显示，为无量纲数值。仪表具有数据存储功能，并可以将多组散热器的温度数据引至户外的存储器。电子式热分配计计量方便准确，但价格高于蒸发式热分配计。更多资料，注册暖通专业考试更多资料，注册暖通专业考试 6 群：群：815470170 118 118 1.10 区域供热 119 119 124 124 供热汽轮机主要分三种类型：1）背压式汽轮机排汽压力（背压）高于大气压力，全部排气用于供热。机组不需要庞大的凝汽器和冷却水系统，构造简单、投资少、运行可靠。缺点是发电量取决于供热量，不能同时满足热、电负荷变动的要求。背压式汽轮机的热能利用效率最高，达 80%左右，适用于热负荷全年稳定的企业自备电厂或有稳定的基本热负荷的区域性热电厂。2）抽汽背压式汽轮机从汽轮机中间级抽取局部蒸汽，供必要较高压力品级的热用户，同时保留必需背压的抽汽供热。它仍属于背压式机组的范畴，其经济性与背压式汽轮机相似，热、电负荷相互制约的缺点依旧存在。3）抽汽凝汽式汽轮机从汽轮机中间级抽取局部蒸汽供热用户使用的汽轮机。分有单抽汽和双抽汽两种。后者是抽取两种压力 更多资料，注册暖通专业考试 6 群：815470170 14 的蒸汽供不同用户的蒸汽需求。该类型机组的优点是热、电负荷变化的适应性强，当热用户所需的蒸汽负荷突然降低时，多余蒸汽可以经过汽轮机抽汽点以后的级继续做功发电。它适用于负荷变化幅度较大，变化频繁的区域性热电厂。其缺点是热经济性比背压式机组差，而且辅机较多，投资较大、热效率低下、运行成本高。（此处删了三段话）124 124 125（2）区域锅炉房 区域锅炉房供热系统属于热、电分产分供，与以热电厂为热源的热电联产的供热系统相比较，其热能利用率较低。但是，当符合下列条件之一时，应设置区域锅炉房：1）居住区和公共建筑设施的供暖和生活热负荷不属于热电站供应范围的；2）用户的生产供暖通风和生活热负荷较小，负荷不稳定，年使用时数较低，或由于场地、资金等原因，不具备热电联产条件的；3）根据城市供热规划和用户先期用热的要求，需要过渡性供热，以后可作为热电站的调峰或备用热源的。国内外的实践经验证明，区域锅炉房作为调峰与热电厂相结合的集中供热系统，可使热电厂运行达到最佳经济效益。126 126 127 3）对周围环境影响少，应协调供热管线少穿主要交通线。一般平行于道路中心线并应尽量敷设在车行道以外的地方。通常情况下管线应只沿街道的一侧敷设。地上敷设的管道，不应影响城市环境美观，不妨碍交通。供热管道与各种管道、构筑物应协调安排相互之间的距离，应能保证运行安全、施工及检修方便。4）热力网管道可与自来水管道、电压 10kV 以下的电力电缆、通信线路、压力排水管道和重油管道一起敷设在综合管沟内。供热管道与建筑物、构筑物或其他管线的最小水平净距和最小垂直净距见城镇供热管网设计规范CJJ34 的规定。供热管线确定后，根据室外地形图，制订纵断面图和地 127 127（2）街区热水供热管网管道直径及其阻力损失的确定 街区热水供热管网是指自热力站或用户锅炉房、热泵机房、直燃机房等小型热源至建筑物入口，设计压力1.6MPa，设计温度95，与热用户室内系统连接的室外热水管网。1）街区热水供热管网主干线各管段直径及其阻力损失的确定 129 129 饱和蒸汽：公称直径 DN200mm 时，60m/s；公称直径 DN200mm 时，35m/s。蒸汽热力网凝结水管道设计比摩阻可取 100Pa/m。130 131 131 装混合水泵的连接方式是我国城市高温水供暖系统（如热网供/回水温度为 180/70）中应用较多的一种直接连接方式。（4）加压水泵连接 当热网资用压力不能满足用户要求时，在用户支管路设置加压水泵，用户压力要求高于干管供水压力，应设置于用户入口供水管道上；干管回水压力高于用户回水压力时，则应设置在用户入口回水管道上。（5）间接连接 当热网的水温、水压与用户的水温、水压不一致，而且必须采用水力隔离才能解决水压不一致的矛盾时，则采用间接连接系统 更多资料，注册暖通专业考试 6 群：815470170 15 的工作方式见图 1.10-2（d），其特点是热网水与用户系统完全隔离，用户侧设置循环水泵，在建筑物热力入口或热力站设置水一水换热器，进行热量交换（与干管无水力联系）。该方式投资较高，但便于热网的调节、控制，如热网回水管在用户入口处的压力超过该用户散热器的承受能力，或高层建筑采用直接连接要导致整个热水网路压力水平升高时，宜采用间接连接方式。131 131 2.蒸汽供热管网与热用户的连接方式 蒸汽供热系统广泛地应用于工业厂房或工业领域，它主要承担向生产工艺热用户供热；同时也向热水供应、通风和供暖热用户供热。根据热用户的要求，蒸汽供热系统可用单管式（同一蒸汽压力参数）或多根蒸汽管（不同蒸汽压力参数）供热，同时凝结水应全部回收，并应采用闭式凝结水系统。（此处删了一段话）下面分别阐述各种热用户与蒸汽网路的连接方式。133 133134 根据热力站的位置和功能的不同可分为以下几种形式：（1）用户热力站（点）也称为用户引入口（热力入口）。它设置在用户建筑的地沟入口或该用户的地下室或底层处，通过它向一个或多个建筑分配热能。133 134（3）区域性热力站一它用于特大型的供热网路，设置在供热主干线和分支干线的连接点处。民用热力站的服务对象是民用建筑用热单位，多属于热水供热热力站。图 1.10-5 所示为居住建筑楼的引入口（远传分户计量）示意图。热力站应设置必要的检测、自控和计量装置。随着集中供热技术+5G 技术的发展，在热力站安装流量调节装置以及利用自动控制系统调控热力站流量，实现无人化值守和云平台管理的方法会得到提升与广泛普及。采用集中热力站，比分散用户热力点方式能减轻运行管理和便于实现检测、计量和遥控，提高管理水平和供热质量。更多资料，注册暖通专业考试 6 群：815470170 16 134 134 136 136 137 146 146 1.11 区域锅炉房 1.11.1 概述 1.区域锅炉房设计方案的确定 新规范 更多资料，注册暖通专业考试 6 群：815470170 17 区域炉房设计方案的确定，应考虑以下因素和要求：（1）区域锅炉房设计应根据批准的城市（地区）总体规划和供热规划进行，做到远近结合，以近期为主，并留有扩建余地。对扩建和改建锅炉房，应取得原有工艺设备和管道的原始资料，并应合理利用原有建、构筑物、设备和管道，同时应与原有生产系统、设备和管道的布置、建筑物和构筑物形式相协调。（2）区域锅炉房设计应取得热负荷、燃料和水质资料，并应取得当地的气象、地质、水文、电力和供水等有关基础资料。（3）燃料的选用应做到合理利用能源和节约能源，并与安全生产、经济效益和环境保护相协调，选用的燃料应有其产地、元素成分分析等资料和相应的燃料供应协议，并应符合下列规定：1）设在其他建筑物内的锅炉房使用的燃料，应选用燃气或燃油，但不宜选用重油或渣油。2）燃气锅炉房的备用燃料应根据供热系统的安全性、重要性、燃气供应的保证程度和备用燃料的可能性等因素确定。147 147（4）锅炉房有多台锅炉时，当其中 1 台额定蒸发量或热功率最大的锅炉检修时，其余锅炉应能满足下列要求：1）连续生产用热所需的最低热负荷；2）供暖通风、空调和生活用热所需的最低热负荷；3）民用建筑运行锅炉的设计换热量应保证供热量的需求。3.锅炉房的布置（1）锅炉房位置的选择 根据锅炉房设计标准GB 50041-2020 及有关设计防火规范，锅炉房在工业与居民区里的位置选择应根据下列因素综合确定：1）应靠近热负荷比较集中的地区；并应使引出热力管道和室外管网的布置在技术、经济上合理，其所在位置应与所服务的主体项目相协调；2）锅炉房宜为独立的建筑物，扩建端宜留有扩建余地；住宅建筑物内不宜设置锅炉房；3）应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；4）应有利于自然通风和采光；5）应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体最小频率风向的上风侧，季节性运行的锅炉房应设置于该季节最大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；6）应有利于凝结水的回收；7）危险化学品生产企业锅炉房的位置，除应满足上述要求外，还应符合有关技术要求。148 148（3）设置于建筑内的锅炉房布置要求 燃油或燃气锅炉受条件限制必须贴邻民用建筑布置时，应设置在耐火等级不低于二级的建筑内，并应采用防火墙与所贴邻的建筑隔开，且不应贴邻人员密集的场所；必须布置在民用建筑内时，不应布置在人员密集的场所重要部门的上一层、下一层或贴邻位置以及主要通道、疏散口两旁，并应符合下列规定：1）燃油和燃气锅炉房应设置在首层或地下一层靠建筑物外墙部位，但常（负）压燃油、燃气锅炉可设置在地下二层，当常（负）压燃气锅炉距安全出口的距离大于 6m 时，可设置在屋顶上。更多资料，注册暖通专业考试 6 群：815470170 18 5）燃用液化石油气的锅炉间和有液化石油气管道穿越的室内地面处，严禁设有能通向室外的管沟（井）或地道等设施。149 149 对于蒸汽锅炉，额定出口蒸汽压力为 0.13.82MPa（表压），额定出口蒸汽温度小于或等于 450；对于热水锅炉，额定出口压力为 0.12.5MPa（表压），同时不应小于锅炉最高供水温度加 20对应的饱和压力。额定出口水温小于或等于 180。对于常压、真空热水锅炉，额定出口水温小于或等于 90。表 1.11-2 列出了我国目前所用的热水锅炉系列参数。（此处删了一段话）152 152（4）燃气调压装置 燃气调压装置应设置在有围护的露天场地或地上独立的建、构筑物内，不应设置在地下建、构筑物内。燃气调压间平时应有不少于 6 次/h 的换气量和不少于 12 次/h 的事故通风量。154 154 2）辅助间、生活间都必须围绕锅炉间以一定的规律进行布置。一般将它们贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为 3575t/h 或单台热水锅炉额定热功率为 29174MW 的锅炉房，其辅助间、生活间视情况，可贴邻锅炉间布置，或单独布置。化验间和仪表控制间应布置在采光良好、监测和取样方便、噪声和振动较小的部位。156 157 156 157 2）燃气干管应配套性能可靠的阀组，其组成顺序应符合现行国家标准锅炉房设计标准GB 50041 的要求。157 157 2）放散管可汇合成总管引至室外，其排出口应高出锅炉房屋脊 2m 以上，并应使排放出的气体不致窜入邻近的建筑物或被通风装置吸入。
