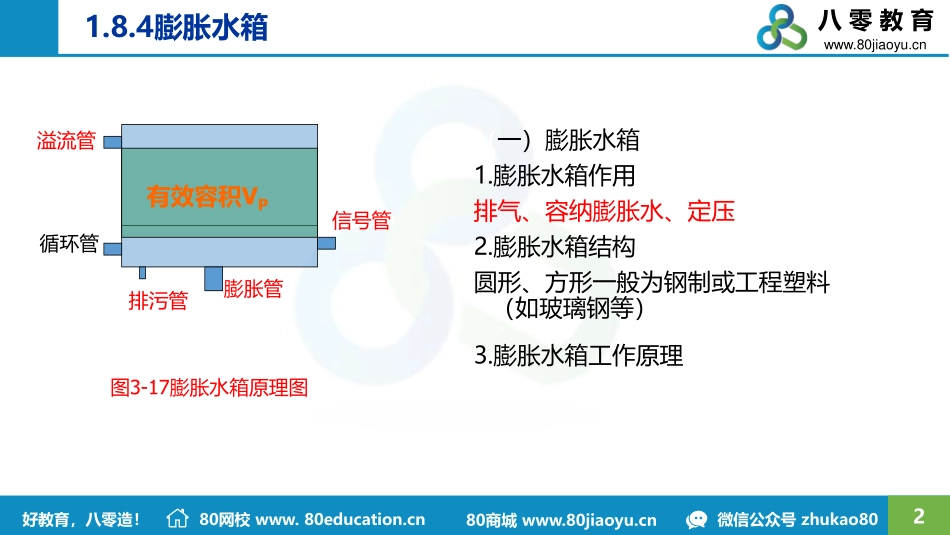

八 零 教 育1好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育ItsEightyEducation注册暖通设备工程师供暖部分09八 零 教 育2好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.4膨胀水箱（一）膨胀水箱1.膨胀水箱作用排气、容纳膨胀水、定压2.膨胀水箱结构圆形、方形一般为钢制或工程塑料（如玻璃钢等）3.膨胀水箱工作原理溢流管信号管循环管排污管膨胀管有效容积VP图3-17膨胀水箱原理图八 零 教 育3好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.4膨胀水箱膨胀管：一般接至循环水泵吸入口。膨胀管与供暖系统管路的连接点称为定压点。信号管：用来检查膨胀水籍是否存水，一般应引到管理人员容易观察到的地方。循环管：循环管应接到系统定压点前的水平回水干管上(见图3-18）该点与定压点间应保持1.53m的距离。排污管：清洗水箱时放空存水和污垢它可与溢流管一起接至附近下水道。溢流管：保证水箱水位不超过摸某一极限。当水位超过溢水管口时，通过溢流管将水自动溢流排出注意溢流管和膨胀管严禁装设阀门！信号管和排污管应该装设阀门八 零 教 育4好教育，八零造！80网校 微信公众号 zhukao8080商城 2019-1-44.关于供暖空调系统中膨胀水箱的配置，下列哪几项是正确的?A膨胀管上不得设置阀门 B.为便于观察，信号管上不应设置阀门 C.水箱没有冻结危险时，可不设置循环管 D.为便于控制和维护，循环管上应设置阀门 参考答案：AC 80解析：A选项，参教材P99,膨胀管上严禁安装阀门。A正确。B选项，参教材P99,信号管应安装阀门，通过非供暧房间时应保温。B错误。C选项，参教材P99，当水箱水没有结冻可能时，可不设循环管，C正确。D选项，参教材P99，循环管应严禁安装阀门，D错误。八 零 教 育5好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育6好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育7好教育，八零造！80网校 微信公众号 zhukao8080商城 膨胀水箱分两种：开式高位膨胀水箱和闭式低位膨胀水箱气压罐。八 零 教 育8好教育，八零造！80网校 微信公众号 zhukao8080商城 1开式高位膨胀水箱(1)膨胀水箱水容积计算 膨胀水箱水容积V（L）应按下式计算(供暖环境温度按照5计算，空调35)Vc系统内的水容积95-70110-70130-70空调冷水系统0.043cVV Q=0.0053cVV Q=0.038cVV Q=0.03066cVV Q=0.02422cVV Q=85-60八 零 教 育9好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育10好教育，八零造！80网校 微信公众号 zhukao8080商城 2016-02-3.严寒地区某十层办公楼，建筑面积28000m2,供暖热负荷1670kW，采用椭三柱645型铸铁散热器系统供暖，热源位于本建筑物地下室的热力站，热媒为9570，采用高位膨胀水箱定压。请问计算的膨胀水箱有效容积（m2）最接近下列何项？（A）0.8 （B）0.9 （C）1.0 （D）1.2八 零 教 育11好教育，八零造！80网校 微信公众号 zhukao8080商城 c=0.0340.034 8.8 1670500VV QL=散热器c=0.0340.034 1 167057VV QL=热源c=0.0340.034 7.8 1670443VV QL=管道=1000LVVVV=+热源散热器管道八 零 教 育12好教育，八零造！80网校 微信公众号 zhukao8080商城 （2）膨胀水箱规格开式膨胀水箱构造简单有空气进入供暖系统会腐蚀管道和散热器它适用于中小型低温热水供暖系统。开式膨胀水箱分圆形和方形两种，按国标图制作规格见表1.8-9，设计时可根据具体工程情况，在膨胀水箱内设电阻式水位传示装置给出信号，于集中锅炉房内采用手动或自动方式补水八 零 教 育13好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育14好教育，八零造！80网校 微信公众号 zhukao8080商城 （3）膨胀水箱设计要点1）寒冷地区的膨胀水箱应安装在供暖房间内，如供暖有困难时，膨胀水箱应有良好的保温措施。膨胀水箱安装高度，应至少高出系统最高点0.5m。2）安装水箱时，下部应作支座，支座长度应超出底板100-200mm，其高度应大于300mm，支座材料可用方木、钢筋混凝土或砖。水箱间外墙应考虑安装预留孔洞。八 零 教 育15好教育，八零造！80网校 微信公众号 zhukao8080商城 （3）膨胀水箱设计要点 3）膨胀水箱各配管应按以下要求安装：膨胀管，重力循环宜接在供水主立管的顶端兼作排气用；机械循环系统时接至系统定压点，一般宜接在水泵吸人口前，如安装有困难时也可接在供暖系统中回水干管上任何部位。膨胀管上严禁安装阀门。膨胀管通过非供暖房间时，应做保温。循环管接至系统定压点前的水平回水管上，该点与定压点之间应保持1.5一3m的距离，让热水有一部分能缓缓地通过膨胀管和循环管流过水箱，以防水箱里水结冰。但当水箱水没有结冻可能时，可不设循环管，循环管应严禁安装阀门，通过非供暖房间应保温。用于空调冷水系统时，可不设置循环管。八 零 教 育16好教育，八零造！80网校 微信公众号 zhukao8080商城 信号管，一般应接至工人容易观察的地方.有条件时宜接到锅炉房内，也可接至建筑物底层的卫生间或厕所内。信号管应安装阀门，通过非供暖房间时应保温。溢水管，当水膨胀使系统内水的体积超过溢水管时，水会自动溢出，一般可接至附近下水道，该管不应装阀门。排水管，清洗水箱及放空用，可与溢水管一起接至附近下水道，该管应装阀门。一般开式膨胀水箱内的水温不应超过95。八 零 教 育17好教育，八零造！80网校 微信公众号 zhukao8080商城 2闭式低位膨胀水箱气压罐膨胀水箱宜采用开式高位膨胀水箱，但当建筑物顶部安装高度有困难时可采用闭式低位膨胀水箱气压罐方式，采用该方式能解决系统中水的膨胀问题，而且可与锅炉自动补水和系统稳压相结合，气压罐宜安装在锅炉房内八 零 教 育18好教育，八零造！80网校 微信公众号 zhukao8080商城 (1）气压罐选用用气压罐方式代替高位膨胀水箱时，气压罐的选用应以系统补水量为主要参数选取一般系统的补水量可取总容水量的4计算，与锅炉的容量配套选用。八 零 教 育19好教育，八零造！80网校 微信公众号 zhukao8080商城 2011-02-4、在设计供暖系统时，正确布置散热设备与选择附件的做法是下列何项？【】A采用活塞式减压阀，减压后的压力0.08MPa B某蒸汽系统的安全阀通向室外的排气管管径为4.5cm C为了缓冲空气直接进入室内，在门斗处设置散热器 D采用气压罐定压时，系统补水量可取总容水量的2%见全国勘察设计注册公用设备师暖通空调专业考试复习教材（第三版）89页：“活塞式减压阀减压后的压力不应小于0.15MPa”，所以A错误；90页，“安全阀应设通向室外等安全地点的排气管，排气管直径不应小于安全阀的内径，且不得小于4cm；”，所以B正确。85页：“在两道 外门的外室以及门斗中不应设置散热器，以防冻裂”，所以C错误；依据全国勘察设计注册公用设备师暖通空调专业考试复习教材（第三版）97页，采用气压罐定压时，系统补水量可取总容水量的4%，D错误。答案：B八 零 教 育20好教育，八零造！80网校 微信公众号 zhukao8080商城 (2）气压罐的工作原理 1）自动补水 2）自动排气 3）自动泄水 4）自动过压保护八 零 教 育21好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.5除污器 1、除污器（或过滤器）的型号及规格 除污器（或过滤器）分立式直通除污器、卧式直通除污器、角通除污器和自动排污过滤器及变角形过滤器八 零 教 育22好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育23好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育24好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育25好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育26好教育，八零造！80网校 微信公众号 zhukao8080商城 2除污器（或过滤器）设计选用除污器（或过滤器）是用于清除和过滤管路中的杂质和污垢，以保证系统内水质的洁净，从而减少阻力和防止堵塞设备和管路。(1）下列部位应设除污器：1）供暖系统入口，装在调压装置之前（怕堵）；2）锅炉房循环水泵吸入口（保护水泵）；3）各种换热设备之前（怕堵）；4）各种小口径调压装置（怕堵）；(2）除污器（或过滤器）的型号应按接管管径确定。(3）除污器或过滤器横断面中水的流速宜取0.05m/s。(4）当安装地点有困难时，宜采用体积小、不占用使用面积的管道式过滤器八 零 教 育27好教育，八零造！80网校 微信公众号 zhukao8080商城 3除污器（或过滤器）的特性与安装(1)自动排污过滤器特性与安装 1)自动排污过滤器可在不停机的情况下自动实现冲洗过滤和反冲洗过滤器且不需动力。冲洗可分为两个阶段进行：一是清洗排污阶段，打开排污阀大约30s的时间根据管内杂质而定，让杂质从排污口排出；二是反冲洗阶段排污阀打开开启水流转向阀约30s，将粘附在过滤网上的残余物反冲洗排出。2)自动排污过滤器直接安装在管道上，不需专设支撑结构。自动排污过滤器均可水平、垂直安装垂直安装时，水流方向必须与重力方向一致 3)排污口可由用户指定方位。4)过滤器在额定流量下阻力小于0.008MPa八 零 教 育28好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育29好教育，八零造！80网校 微信公众号 zhukao8080商城 (2）变角形过滤器的特性与安装1）过滤器用于热水供暖系统时，过滤网为20目；用于集中空调系统为40-60目2）局部阻力系数3）过滤器出口可以是两个或三个其管径可小于或等于进口管4）过滤器本体中心线与水平之间应尽可能保持斗45度夹角。5）颗粒状污物，较大颗粒沉降在过滤器底部，不需停机，打开排污阀即可；对贴附于过滤网的较小颗粒，需关闭前后阀门打开排污阀，决速启闭几次过滤器后方阀门污物即可冲出。6）纤维状污物，需关闭前后阀门，拆下排污盖，更换过滤网。=1.96 0.907八 零 教 育30好教育，八零造！80网校 微信公众号 zhukao8080商城 2014-02-6、下列关于热水供暖系统的要求，哪一项是正确的？【】（A）变角型过滤器的过滤网应为4060目（B）除污器横断面中水流速宜取0.5m/s（C）散热器组对厚度额试验压力应为工作压力的1.25倍（D）集气罐的有效容积应为膨胀水箱容积的1%答案：D 全国勘察设计注册公共设备工程师暖通空调专业考试复习教材（第三版）p99，供暖系统中变角型过滤器的过滤网应为20目，A错误；除污器横截面水的流速宜取0.05m/s，B错误；根据建筑给排水及采暖工程施工质量验收规范第8.3.1条：散热器组对后以及整组出厂的散热器在安装之前应作水压试验试验压力如设计无要求时应为工作压力的1.5倍但不小于0.6MPa，C错误；全国勘察设计注册公共设备工程师暖通空调专业考试复习教材（第三版）p100，集气罐的有效容积应为膨胀水箱容积的1%，D正确。八 零 教 育31好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.6 1.8.6 水处理装置采暖空调系统水质GB/T 290442012规定了供暖空调系统水质的术语和定义、要求及检验方法。空调循环水系统常用的水处理装置有:1.电子除垢器：它通过感应线圈产生的交变磁场对水进行不间断的处理，使其水质相对软化。它集防垢、除垢、杀菌、灭藻、防腐蚀功能为一体。据测算，与使用化学方法相比，可节省投资60%70%，节水80%;并且安装简单，无需专人操作，获得广泛应用。适应水质:总硬度700mg/L(以 CaCO3计)。电子除垢器的工作压力:1.OMPa、1.6MPa和 2.0MPa;工作温度595。防垢效率98%，除垢效率95%，杀菌率98%，灭藻率97%，控制腐蚀率0.092mm/a。在管路上采用法兰连接，主要规格参数见表1.8-12。八 零 教 育32好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育33好教育，八零造！80网校 微信公众号 zhukao8080商城 2全程综合水处理器 该处理器设置活性铁质滤膜，机械变孔径阻挡及电晕效应场三位一体过滤体，通过吸附、浓缩在实际运行工况下各种硬度物质及复合垢，降低浓度，达到控制水质的目的。并将特定频率能量转换给被处理的介质水，形成电磁化水，达到防垢的目的。同时，在金属管道内壁形成水膜减缓腐蚀。从而实现系统的防垢、防腐、杀菌、灭藻、超净过滤控制水质的综合功能。3设计选型 随着技术进步，各类水处理装置不断推出，具体选型时，应根据循环水系统的水及补充水的实际水质，合理选用满足水质要求、耗能低、体积紧凑、便于维护的水处理装置。八 零 教 育34好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.71.8.7集气罐和自动排气阀集气罐用于热水供暖系统中的空气排除。集气罐一般应设于系统的末端最高处并使干管反坡设置，水流与空气泡浮升方向一致，有利于排气。但当安装位置有困难干管顺坡设置时，要适当放大干管管径，降低水流速度，使其水流速度不超过0.2m/s，小于气泡浮升速度，使气泡不会被水流带走。安装高度不受限制时宜选用立式。八 零 教 育35好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育36好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育37好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育38好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育39好教育，八零造！80网校 微信公众号 zhukao8080商城 1、集气罐的选用(1)集气罐的直径口径应大于或者等于干管直径的1.5-2倍，集气罐的有效容积应为膨胀水箱容积的1%，其中的水流速不超过0.05m/s.(2)集气罐接触的排气管管径一般采用DN15mm。在排气管上应设阀门，阀门应设在便于操作地方，排气管排气口可引向附近水池。(3)在重力式热水供暖系统中，当膨胀水箱接在供水主立管端部，且干管顺坡布置时可由膨胀水箱排气，不应再设集气罐八 零 教 育40好教育，八零造！80网校 微信公众号 zhukao8080商城 2009-02-43、热水采暖系统集气罐中水的流速，符合要求的应是下列哪些项？【】（A）0.03m/s （B）0.04m/s （C）0.06m/s （D）0.10m/s 解析：见全国勘察设计注册公用设备师暖通空调专业考试复习教材（第三版）100页：“其中水流速不超多0.05m/s”答案：AB八 零 教 育41好教育，八零造！80网校 微信公众号 zhukao8080商城 2、自动排气阀 自动排气阀供暖水系统中已普遍采用自动排气阀取代集气罐。(1)自动排气阀宜选用黄铜材质，工作压力1.0)1.6MPa，选用规格:DN20管道，排气阀DN15;DN25DN100管道，排气阀 DN20;DN125管道，排气阀DN25;DN150管道，排气阀DN32。(2)自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气;排气口有顶排和侧排两种;排气阀与管道上宜设置隔断阀，当需要拆下自动排气阀检修时，以保证水系统的密闭。八 零 教 育42好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.8补偿器八 零 教 育43好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.8补偿器 1.补偿器类型 1）方形补偿器 方形补偿器通常用管道加工成“形，加工简单、造价低廉，补偿量可以通过不同的长短边长度设计来满足要求。但是由于其尺寸较大，在一些建筑中使用受到了空间的限制，因此它适合于小直径管道。八 零 教 育44好教育，八零造！80网校 微信公众号 zhukao8080商城 2）、套筒补偿器 套筒补偿器的最大特点是补偿量大、推力较小、造价较低，缺点是密封较为困难，容易发生漏水现象，因此在建筑空调系统中的应用不多。八 零 教 育45好教育，八零造！80网校 微信公众号 zhukao8080商城 3）、波纹管补偿器 通常采用高性能不锈钢板制造成波纹状，其优点是安装方便、补偿量和管径均可根据需要选择、占用空间小、使用可靠，缺点是存在较大的轴向推力、造价较高。1-导流管；2-波纹管；3-限位拉杆；4-限位螺母；5-端管八 零 教 育46好教育，八零造！80网校 微信公众号 zhukao8080商城 2管道补偿设计原则管道补偿设计的出发点是应能保证管道在使用过程中具有足够的柔性，防止管道因热胀冷缩、端点附加位移、管道支撑设置不当等造成管道泄漏、支架损坏、相连设备破坏和管道破坏等现象的发生(1）首先应考虑利用管道的转向等方式进行自然补偿(2）应根据不同的使用要求合理选择补偿器的类型，保证使用可靠、安全。(3）合理的设置固定支架、滑动导向支架等措施(4）应对管道的热伸长量进行计算。八 零 教 育47好教育，八零造！80网校 微信公众号 zhukao8080商城 X一一管道的热伸长量.mm;t1一一热媒温度，.C;t2一一管道安装时的温度，一般按0-5.C计算，当管道架空敷设于室外时，t2应取供暖室外计算温度;L一一计算管道长度，m;0.012一一钢管的线膨胀系数，mrn/(m.K).3、管道热膨胀量的计算=0.012（t1-t2）八 零 教 育48好教育，八零造！80网校 微信公众号 zhukao8080商城 2019-1-5某居住小区 供暖系统的热媒供回水温度为85/60，安装于地下车库的供水总管有一段长度为160米的直管段需要设置方形补偿器,要求补偿器安装时的预拉量为补偿量的1/3.问:该方形补偿器的最小预拉伸值(mm)，应最接近以下哪个选项注:管材的线膨胀系数t为0.0118mn/(m)A.16 B.36 C.41 D.52八 零 教 育49好教育，八零造！80网校 微信公众号 zhukao8080商城 参考答案：D 80主要解答过程：因为是最小预拉伸值，所以补偿量为最小值，环境温度取5 最小预拉伸值=1/3151.04=50.3mm 考点：热伸长量计算，参2019版教材P104。属于新题型，但是难度较小。本题的难点在于环境温度的选取，注意题目中提到了最小伸长量。12(0.0118(855)160151.04Xt ttLmm=）八 零 教 育50好教育，八零造！80网校 微信公众号 zhukao8080商城 4设计要点（1）在考虑热补偿时应充分利用管道的自然弯曲来吸收热力管道的温度变形 对具有同一直径、同一壁厚、无支管、两端固定、无中间约束并能满足下式要求的非危害介质管道可采用自然补偿:八 零 教 育51好教育，八零造！80网校 微信公众号 zhukao8080商城 （2）当地方狭小，方形补偿器无法安装时可采用套管补偿器和波纹管补偿器。(3）应进行固定支架和滑动导向支架的受力计算。固定支架受力一般包括：重力、推力、弹性力和摩擦力；滑动支架主要是承受重力和摩擦力。尤其要注意的是：当应用于垂直管道中时，管道和水的重量应考虑在支架的剪切受力之中。八 零 教 育52好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.9平衡阀平衡阀是用于规模较大的供暖系统和空调水系统的水力工况平衡。平衡阀安装于小区室外管网系统，可以有效地保证管网静态水力及热力平衡，消除小区内个别住宅楼室温过低（如远离热源环路）或过高（如靠近热源环路）的弊病，并同时达到节煤、节电的目标。1平衡阀的类型 平衡阀的类型有静态平衡阀(数字锁定平衡阀）和动态平衡阀（自力式压差控制阀，自力式流量控制阀）两类。八 零 教 育53好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育54好教育，八零造！80网校 微信公众号 zhukao8080商城 （1）静态平衡阀（数字锁定平衡阀）数字锁定平衡阀具有良好的调节、截止功能，还具有开度显示和开度锁定功能，在供暖和空调系统中使用，可达到节能的效果。但是，当系统中压差发生变化时，不能随系统变化而改变阻力系数，若需适应，则要重新进行手动调节。供回水均可安装，但建议安装在回水管上 对于用户侧变流量系统，当负荷过小时，其阀权度（见本书第3.8.3节）会很小，此时的静态平衡阀的平衡作用会失效，若使其与自力式压差控制器联合使用，将是一种经济且理想的方案。八 零 教 育55好教育，八零造！80网校 微信公众号 zhukao8080商城 （2）动态平衡阀 动态平衡阀运行前一次性调节，可使系统流量自动恒定在要求的设定值，其特点是：能使系统流童自动平衡在要求的设定值；能自动消除水系统中因各种因素引起的水力失调现象保持用户所需流量，克服“冷热不均”，提高供热、空调的室温合格率；能有效地克服“大流量，小温差”的不良运行方式，提高系统能效实现经济运行。八 零 教 育56好教育，八零造！80网校 微信公众号 zhukao8080商城 1）自力式压差控制阀。自力式压差控制阀是自动恒定压差的水力工况平衡用阀，应用于集中供热、中央空调等水系统中，有利于被控系统各用户和末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统。2）自力式流量控制阀。自力式流量控制阀是自动恒定流量的水力工况平衡用阀。可按需求设定流量，并将通过阀门的流量保持恒定。应用于集中供热、中央空调等水系统中，使管网的流量调节一次完成把调网变为简单的流量分配。免除了热源切换时的流量重新分配工作，可有效地解决管网的水力失调。八 零 教 育57好教育，八零造！80网校 微信公众号 zhukao8080商城 3）带电动自控功能的动态平衡阀。由于对动态平衡阀的误解，往往误认为平衡阀也能平衡空调或供暖负荷，用平衡阀取代电动三通阀或二通阀。实际上动态平衡阀仅起到水力平衡的作用；而常用的电动三通或二通阀节流，又是适应承担负荷变化的需求。若要实现水力平衡与负荷调节合二为一，应选用带电动自动控制功能的动态平衡阀。该型阀门的阀芯由电动可调部分和水力自动调节部分组成，前者依据负荷变化调节，后者按不同的压差调节阀芯的开度。适用于系统负荷变化较大的变流量系统。八 零 教 育58好教育，八零造！80网校 微信公众号 zhukao8080商城 2.平衡阀调节原理与选型平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙(即开度)，来改变流体流经阀门的流通阻力，从而达到调节流量的目的。平衡阀是一个局部阻力可以改变的节流元件。选择平衡阀有一个重要参数 Kv平衡阀的阀门系数。它的定义是:当平衡阀全开，阀前后压差为 1kgf/cm2时，流经平衡阀的流量值(m3/h)。平衡阀全开时的阀门系数相当于普通阀门的流通能力。如果平衡阀开度不变，则阀门系数 Kv 不变，也就是说阀门系数 Kv 由开度而定。通过实测获得不同开度下的阀门系数，平衡阀就可作为定量调节流量的节流元件。八 零 教 育59好教育，八零造！80网校 微信公众号 zhukao8080商城 若已知设计流量和平衡阀前后压力差，可由下式求得Kv:式中 Kv一一平衡阔的阀门系数;q一一平衡阀的设计流量，m3/h;一一系数，由厂家提供;一一间前后压差，kPa。根据得出的阀门系数 Kv，查找厂家提供的平衡阀的阀门系数数值，选择符合要求规格的平衡阀。应当指出的是，按照管径选择同等公称管径规格的平衡阀是错误的做法。vqKp=p八 零 教 育60好教育，八零造！80网校 微信公众号 zhukao8080商城 空调末端设备采用电动二通阀的变流量水系统，应注意以下几点:(1)末端设备采用电动二通阀，各分支环路设置静态平衡阀，不应设置动态平衡阀。(2）空气处理机组可设置动态平衡电动调节阀。(3）末端设备设置动态平衡电动二通阀或调节阀后，不应再设置电动二通阀。八 零 教 育61好教育，八零造！80网校 微信公众号 zhukao8080商城 3平衡阀安装使用要点(1）供回水环路建议安装在回水管路上。安装在水泵总管上的平衡阀，宜安装在水泵出口段下游，不宜安装于水泵吸入段，以防止压力过低，可能发生水泵气蚀现象。(2）尽可能安装在直管段上。(3）注意新系统与原有系统水流量的平衡(4）不应随意变动平衡阀开度(5）不必再安装截止阀。(6）系统增设（或取消）环路时应重新调试整定。八 零 教 育62好教育，八零造！80网校 微信公众号 zhukao8080商城 严寒和寒冷地区居住建筑节能设计标准（JGJ 26-2018）八 零 教 育63好教育，八零造！80网校 微信公众号 zhukao8080商城 2019-1-8流量平衡阀具体选型时，下列哪一项做法是正确的?A按照与其接管管径相等的原则选择 B根据热用户水力失调度选择 C根据设计流量和平衡阀前后的设计压差选择 D根据热用户水力稳定性系数选择 参考答案：C 80解析：参教材P106：根据得出的阀门系数Kv,查找厂家提供的平衡阀的阀门系数数值，选择符合要求规格的平衡阀。而根据公式1.8-24，Kv与设计流量和平衡阀前后的设计压差有关。C正确。八 零 教 育64好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.10恒温控制阀 用于供暖系统中散热器的流量调节 1、设计选用要点 1）调节温度范围为8-28，最大工作压力为1Mpa，最大压差为0.1Mpa 2）按照接管公称直径直接选择，然后校核计算通过的压降 Kv一一阀门阻力系数，由生产厂家给出;G一一通过流量，m3/h;p一一阀前阀后压力差，(MPa)2、恒温控制阀的安装方式0.5=()VGKP八 零 教 育65好教育，八零造！80网校 微信公众号 zhukao8080商城 2019-2-44.关于供暖系统散热器恒温阀选择，下列哪些选项是正确的 A室内供暖系统为双管系统时，每组散热器的供水支管上安装低阻恒温控制阀 B室内供暖系统为双管系统时，每组散热器的供水支管上安装高阻恒温控制阀 C室内供暖系统为单管跨越式系统时，每组散热器的供水支管上安装低阻二通恒温控制阀 D室内供暖系统为单管跨越式系统时，每组散热器的供水交管上安装低阻三通恒温控制阀 参考答案：BCD 80解析：AB选项，参民规(GB50736-2012)第5.10.4条：当室内供暖系统为垂直或水平双管系统时，应在每组散热器的供水支管上安装高阻恒温控制阀:A错误，B正确。CD选项，参民规(GB50736-2012)第5.10.4条：单管跨越式系统应采用低阻力两通恒温控制阀或三通恒温控制阀;CD正确。八 零 教 育66好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.11 1.8.11 分水器、集水器、分汽缸当需从总管接出2个以上分支环路时，考虑各环路之间的压力平衡和使用功能要求，宜用分汽缸、分水器和集水器。分汽缸用于供汽管路，分水器用于热水或空调冷水管路，集水器用于回水管路。(1)筒体直径。筒体直径一般比汽、水连接总管直径大两挡以上，按筒体内流速确定时，蒸汽流速按 10m/s计，水流速按 0.1m/s、0.3m/s、0.5m/s、0.7m/s、1.0m/s计算确定。(2)分汽缸、分水器、集水桥简体长度 L 按接管数计算确定：123i130.+120+2hLLLLL=+八 零 教 育67好教育，八零造！80网校 微信公众号 zhukao8080商城 2设计要点(1）分汽缸、分水器、集水器应按国家标准图集分（集）水器分汽缸05K232制作，各配管之间距，应考虑两阀门手轮或扳把之间便于操作。(2）分汽缸、分水器、集水器一般应安装压力表和温度计并应保温尤其是用于空调冷水的分水器、集水器要加强保温效果。(3）分汽缸、分水器、集水器按工程具体情况选用墙上或落地安装，一般直径D较大时宜采用落地安装。（4）当封头采用法兰堵板时，其位置应根据实际情况设于便于维修的一侧八 零 教 育68好教育，八零造！80网校 微信公众号 zhukao8080商城 1.8.12 1.8.12 换热器 1换热器选型计算=lnK=111+12八 零 教 育69好教育，八零造！80网校 微信公众号 zhukao8080商城 2020-2-5、某热交换站二次热媒为60/45的空调热水，一次热媒的设计供回水温度为120/70；实际运行时的供水温度为105。问：如果要求二次热媒参数和出力不变，一次热媒流量与原设计流量的比值，最接近下列哪一项？（忽略水流速对热交换器换热系数的影响）（A）1.14（B）1.19（C）1.55（D）2.00八 零 教 育70好教育，八零造！80网校 微信公众号 zhukao8080商城 参考答案：参考答案：D D 8080 主要解答过程：主要解答过程：根据2020 版教材P107 公式 1.8-28，设计工况下的换热器对数平均温度为：1(12060)(7045)4012060ln7045lnmababttttt=因为要求出力不变，所以实际运行时对数平均温差应保持不变，所以根据实际运行时的对数平均温差求得bt为 2(10560)403510560ln45=lnmabbbabbtttttttt=所以一次侧的回水温度为：453580bttt=要求前后出力不变，所以一次热媒流量与原设计流量的比值：2111221212070210580GtG c tG c tGt=八 零 教 育71好教育，八零造！80网校 微信公众号 zhukao8080商城 2008-01-1、某小区采暖热负荷为1200kW，采暖一次热水由市政热力管网提供，供回水温度为110/70，采用水-水换热器进行换热后供小区采暖，换热器的传热系数为2500W/m2，采暖供回水温度为80/60，水垢系数B=0.75。该换热器的换热面积应是下列何项？【】（A）1622 m2（B）2430 m2（C）3238 m2（D）4046 m2 tpj=tn-th/ln（tn/th）=（110-80）-（70-60）/ln（110-80）/（70-60）=18.2 F=Q/KBtpj=1200000/（25000.7518.2）=35.2m2八 零 教 育72好教育，八零造！80网校 微信公众号 zhukao8080商城 2设计选型要点（1）换热器的选用应根据工程使用情况，一、二次热媒参数以及水质、腐蚀、结垢，阻塞等诸因素确定类型。（2）根据已知冷、热流体的流量，初、终温度及流体的比热容确定所需的换热面积。初步估算换热面积一般先假定传热系数，确定换热器结构，再校核传热系数k值。八 零 教 育73好教育，八零造！80网校 微信公众号 zhukao8080商城 2设计选型要点（3）选用换热面积时，应尽量使换热系数小的一侧得到大的流速，并且尽量使两流体换热面两侧的换热系数相等或相近，以提高传热系数。高温流体宜在内部，低温流体宜在外部以减少换热器外表而的热损失。经换热器加热的流体温度应比加热器出口压力下的饱和温度低10，且应低于二次水所用水泵的工作温度。八 零 教 育74好教育，八零造！80网校 微信公众号 zhukao8080商城 （4）含有泥砂、脏污的流体宜通入容易清洗或不易结垢的空间（5）换热器中的流体选择宜遵循以下原则：1）尽量使流体呈湍流状态；2）提高流速应考虑动力消耗与换热面积之间的经济比较；3）换热器的压力降不宜过大，一般控制在0.01-0.05MPa;4）流速大小应考虑流体的粘度，粘度大的流速应小于0.5-1.0m/s；一般流体管内流速宜取0.4-1.0m/s；易结垢的流体宜取0.8-1.2m/s;八 零 教 育75好教育，八零造！80网校 微信公众号 zhukao8080商城 5）换热器的总台数不应多于4台。全年使用的换热系统中换热器的台数不应少于两台。6）供暖用换热器，一台停止工作时，运行的换热器的设计换热量应保证供热量的需求，寒冷地区不应低于设计供热量的65%，严寒地区不应低于设汁供热量的70%。八 零 教 育76好教育，八零造！80网校 微信公众号 zhukao8080商城 7）换热器选取总热量附加系数：用于供冷时，取1.05-1.10；用于供暖（热）时，取1.10一1.15；水源热泵，取1.15一1.25。注意：6和7条中的要求：例如严寒地区供暖，两台，每台70%，总量为140%110-115%，不需另外乘以1.10一1.15。八 零 教 育77好教育，八零造！80网校 微信公众号 zhukao8080商城 （6）选用换热器时应注意压力等级、使用温度、接口的连接条件等。在压力降、安装条件允许的前提下，管壳式换热器宜选用直径小的加长型，有利于提高换热量。选用板式换热器时，温差较小侧流体的接口处流速不宜过大，应能满足压力降的要求。八 零 教 育78好教育，八零造！80网校 微信公众号 zhukao8080商城 2020-1-45、关于供暖系统换热器设计原则，下列哪几项说法是正确的？（A）换热面积可根据流量及一、二次热媒参数等进行计算（B）水垢系数与总热量附加系数不应叠加修正（C）换热器总装机换热量不应大于设计供暖负荷（D）通常换热器总台数不应多于4台 参考答案：C 80解析 A选项，参2020教材P107，(2）根据已知冷、热流体的流量，初、终温度及流体的比热容确定所需的换热面积。A正确。B选项，参2020教材P107-108，水垢系数在计算面积中考虑，总热量附加系数在其基础上进行附加，B错误；C选项，参2020教材P108，7)换热器选取总热量附加系数：用于供冷时，取 1.051.10;用于供暖(热)时，取1.101.15;水源热泵，取1.151.25。C错误；D选项，参民规（GB 50736-2012）第8.11.3-1条：换热器总台数不应多于四台，D正确。八 零 教 育79好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育80好教育，八零造！80网校 微信公众号 zhukao8080商城 2018-1-8.哈尔滨某住宅小区需要一个供暖热力站，其设计热负荷为6000kW。问下列换热器选型方案中哪项是正确？（A）设置1台换热器，单台换热器设计工况换热量为6600kW（B）设置2台相同的换热器，单台换热器设计工况换热量为3300kW（C）设置3台相同的换热器，单台换热器设计工况换热量为2200kW（D）设置5台相同的换热器，单台换热器设计工况换热量为1320kW 参考答案：C 参民规(GB50736-2012)第8.11.3-3条：“供暖系统的换热器，一台停止工作时，剩余换热器的设计换热量应保障供热量的要求，严寒地区不应低于设计供热量70%”。A选项，供暖用换热器应具备后备能力，不应选用单台换热器，故选项A错误。B选项，设计供热量的70%应为4200kW，选用两台3300kW，不满足要求，故选项B错误。C选项，设计供热量的70%应为4200kW，选用三台机组，一台停止工作，仍有4400kW的供热能力，满意要求，故选项C正确。D选项，参民规(GB50736-2012)第8.11.3-1条：“换热器总台数不应多于4台”。本选项满足第8.11.3-3条要求，但是台数不满足要求，故选项D错误。八 零 教 育81好教育，八零造！80网校 微信公众号 zhukao8080商城 2019-2-42.位于寒冷地区某住宅小区设计供暖热负荷1000kW，一次热源来自于城市热网，并由热交换系统提供二次供暖热水。下列热交换器配置中，不正确的是哪几项?A设置两台单台供热量550kW的热交换器 B设置两台单台供热量650kW的热交换器 C.设置三台单台供热量325kW的热交换器 D.设置三台单台供热量350kW的热交换器参考答案：ACD80
