JGJ 342-2014 蒸发冷却制冷系统工程技术规程.pdf

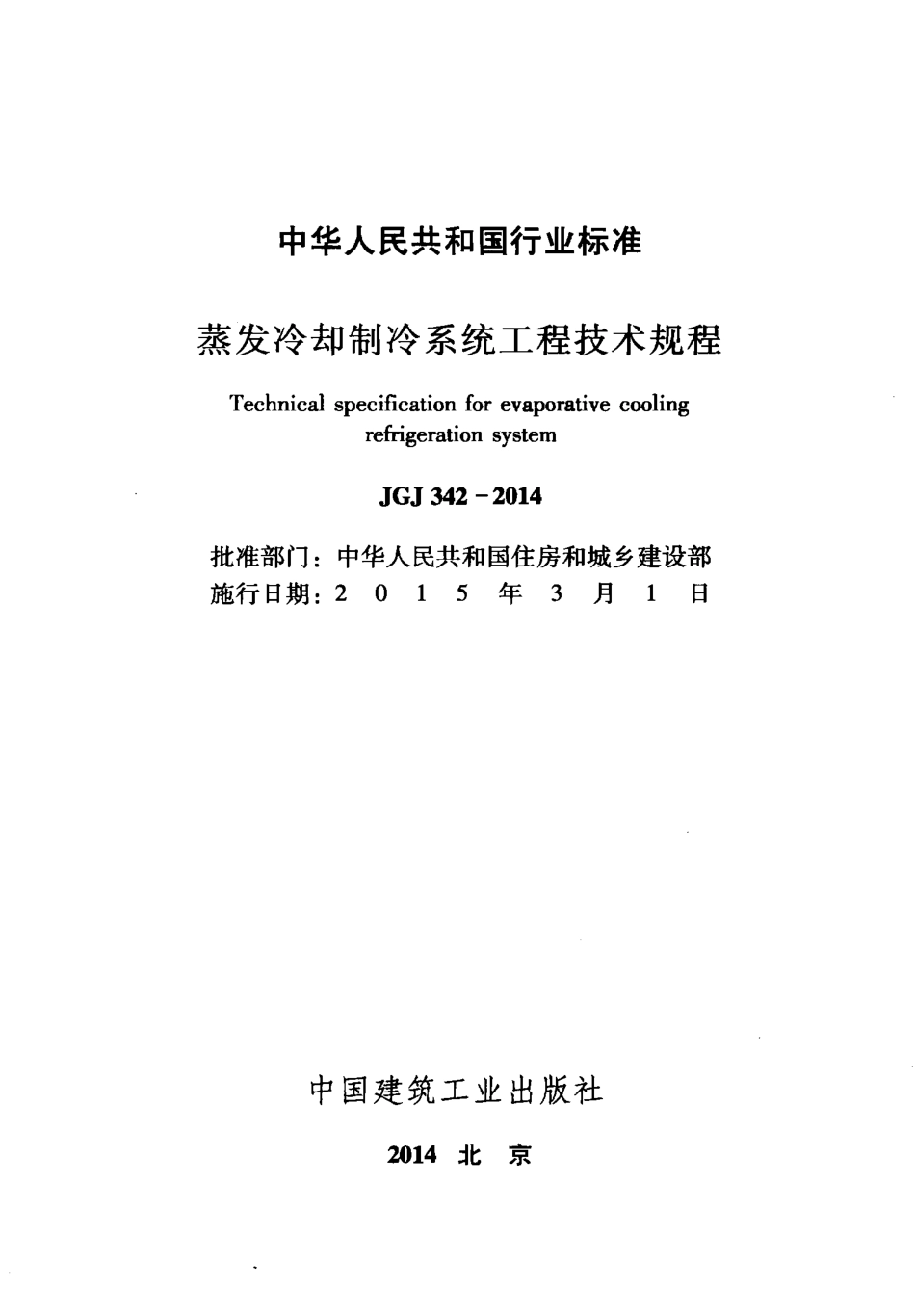

UDC中华人民共和国行业标准JGJ 342-2014 P 备案号 J 1894-2014蒸发冷却制冷系统工程技术规程Technical specification for evaporative cooling refrigeration system2014-09-01 发布 2015-03-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准蒸发冷却制冷系统工程技术规程Technical specification for evaporative cooling refrigeration systemJGJ 342-2014批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 5年3月1日中国建筑工业出版社2014北 京中华人民共和国行业标准 蒸发冷却制冷系统工程技术规程Technical specification for evaporative cooling refrigeration system JGJ 342-2014*中国建筑工业出版社出 版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 环球印刷（北京）有限公司印刷*开本：8 50X 1168 毫 米 1/32印张：1 K 字数：50千字 2 015年 1月第一版 2 015年 1 月第一次印刷 定价：10.00元 统一书号：15112 23994 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码10003 7)本社网址：http：/ 网上书店：http：/www.china-building,中华人民共和国住房和城乡建设部 公 告第 537号住房城乡建设部关于发布行业标准 蒸发冷却制冷系统工程技术规程的公告现批准 蒸发冷却制冷系统工程技术规程为行业标准，编 号为JGJ 342-2014，自2015年3月1日起实施。其中，第3.3.1条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2014年9月1日前 g根据住房和城乡建设部 关于印发2010年工程建设标准规 范制订、修订计划 的通知(建标201043号）的要求，规程编 制组经广泛调查研究，认真总结实践经验，参考有关国际标准和 国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是：1.总则；2.术语；3.设计；4.设备与材料；5.施工安装；6.调试、验收、综合效果检验。本规程中以黑体字标志的条文为强制性条文，必须严格 执行。本规程由住房和城乡建设部负责管理和对强制性条文的解 释，由中国建筑科学研究院负责具体技术内容的解释。执行过程 中如有意见或建议，请寄送中国建筑科学研究院(地址：北京市 北三环东路30号，邮编：100013)。本 规 程 主 编 单 位：中国建筑科学研究院本 规 程 参 编 单 位：北京市建筑设计研究院有限公司 新疆建筑设计研究院 中国建筑西北设计研究院有限公司 西安工程大学上海新晃空调设备股份有限公司 新疆绿色使者空气环境技术有限公司 西安井上人工环境有限公司 无锡市天兴净化空调设备有限公司 北京建贸新科建材有限公司 河北空调工程安装有限公司 浙江鸿翔建设集团有限公司 澳 蓝（福建）实业有限公司4本规程主要起草人员：曹 阳徐宏庆刘 鸣黄 翔于向阳曹 勇刘 刚于优城刘 明周 敏王建军张 萌刘俊良朱国华黄华铃本规程主要审查人员：许文发李德英潘秋生陈建新李著萱成建宏魏占和5次1总 则.12雜.23设 计.33.1 一般规定.33.2 室内外设iH t算参数.33.3系统设计.43.4 消声与隔振.73.5 监测和控制.74设备与材料.94.1 -般规定.94.2 设备要求.94.3 材 料 要 求.105施工安装.115.1 *般规定.115.2 空调风系统管道与设备的安装.115.3 空调水系统管道与设备的安装.125.4 防腐与绝热.146调试、验收、综合效果检验.156.1 一般规定.156.2 调 试.156.3 竣 工 验 收.166.4 综合效果检验.17本规程用词说明.19引用标准名录.20附：条文说明.216ContentsGeneral Provisions.1Terms.2Design.33.1 General Requirements.33.2 Indoor and Outdoor Design Conditions.33.3 System Design.43.4 Noise Reduction and Vibration Insulation.73.5 Monitoring and Control.7Equipment and Material.94.1 General Requirements.94.2 Facility Requirements.94.3 Material Requirements.10Construction and Installation.115.1 General Requirements.115.2 Installation of Duct and Equipment of Air ConditioningAir System.115.3 Installation of Pipeline and Equipment of Air ConditioningWater System.125.4 Anticorrosion and Heat Insulation.14Debugging,Acceptance,General Inspection.156.1 General Requirements.156.2 Debugging.156.3 Completion Acceptance.166.4 General Inspection.17Explanation of Wording in This Specification.19List of Quoted Standards.20Addition：Explanation of Provisions.2181总 则1.0.1为规范蒸发冷却制冷系统工程的设计、施工安装、调试、验收和综合效果检验，做到技术先进、经济合理、安全适用和保证工程质量，制定本规程。1.0.2本规程适用于新建、扩建和改建的工业与民用建筑中采 用蒸发冷却技术的制冷工程设计、施工安装、调试、验收和综合效果检验。1.0.3蒸发冷却制冷系统工程的设计、施工安装、调试、验收 和综合效果检验，除应符合本规程的规定外，尚应符合国家现行 有关标准的规定。12术 语2.0.1 蒸发冷却制冷系统 evaporative cooling refrigeration system 在空调工程中，冷源或空气处理设备部分或全部采用蒸发冷 却制冷技术的空调系统，也称蒸发冷却制冷空调系统。2.0.2蒸发冷却全空气空调系统evaporative cooling all-air air conditioning system用蒸发冷却空调机组处理后的空气承担对应空调区全部显热 负荷和散湿量的空调系统。2.0.3 蒸发冷却空气_7jC空调系统 evaporative cooling air-wa-ter air conditioning system用蒸发冷却空调机组处理后的空气与蒸发冷却冷水机组提供 的冷水，通过空调区末端装置共同承担对应空调区全部显热负荷 和散湿量的空调系统。2.0.4 蒸发冷却空调机组 evaporative cooling air handling unit 以水直接蒸发冷却器、间接蒸发冷却器或两者组合对被处理 空气进行蒸发冷却的空调机组。2.0.5 间接蒸发冷却冷水机组 indirect evaporative cooling chiller 通过蒸发冷却方式获取空调冷水的冷水机组。23设 计3.1 一 般 规 定3.1.1蒸发冷却制冷空调系统的选用应符合下列规定：1应根据建筑物的用途、规模、使用特点、负荷特性与参 数要求、所在地区气候特征和水资源条件以及能源状况等综合 确定；2夏季空调室外设计湿球温度或露点温度较低的地区，其 空气的冷却处理过程经技术经济比较合理时，应采用蒸发冷却制 冷技术。3.1.2采用直接蒸发冷却处理空气时，系统的水质应符合国家 现行标准的有关规定。3.1.3采用蒸发冷却制冷空调系统时，系统的补水量应进行分项计量。3.1.4蒸发冷却制冷空调工程施工图设计文件深度应符合国家 现行有关规定的要求。3.2室内外设计计算参数3.2.1空调区空气设计参数应符合表3.2.1的规定。表3.2.1空调区空气设计参数参 数冬 季夏 季温 度（c)18 2 42 4 2 8相对湿度（)3 0 7 0风 速（m/s)0.2 0 h o，d y f d o；2)先等湿降温，再经等焓加 湿可达到所要求的送风状态点；3)宜取100%新风W新风新(排间接蒸发冷却+直接蒸发冷却续 表 2分区室外空气特性与空气处理要求空气处理方式图示1)/iwo，dw doi2)先等湿降温，再经等焓加 湿可达到所要求的送风状态点；3)宜取100%新风新(排)风间接蒸发 冷却器两级间接蒸发冷却十一级直接蒸发冷却1)，dwdo;2)采用间接蒸发冷却与表冷 器复合冷 方式；3)宜取100%新风(N)=0 新(排)风*=表冷器jz z间接蒸发冷却器复合冷却方式(一级间接蒸发冷却+表冷器冷却）续 表 2分区室外空气特性与空气处理要求空气处理方式图示1)/i w N，2)采用间接蒸发冷却与表冷 器复合冷却方式；3)宜取100%新风TO 新dJf风器间接蒸发 冷却器间接蒸发 冷却器复合冷却方式（两级间接蒸发冷却+表冷器冷却）间接蒸发冷却器复合冷却方式（间接蒸发冷却+表冷器冷却)1)/iw n，dwdr，2)采用间接蒸发冷却与表冷 器复合冷却方式；3)设有回风，非直流系统,间接+直 接蒸发按照温度、所示的过程。表统型系类序号空气处理过程显度独立控制考虑，也可将空气处理描述为表33温度、湿度独立控制空气处理过程空气处理过程使用建议等焓降温加湿过程0=100%适 用于 干 燥气 候 区，允许室内空气流 速大的场所，要求送 风机可变流量调节等湿降温过程rdn du-M w4=100%适用于较干燥气候 区，相 对 于 进 风 空 气，送风空气没有加 湿；冬季室内排风经 间接蒸发二次风通道 与新风热交换，可实 现热回收等湿降温一等焓降温加湿过程N-o适用于较干燥气候 区，可获得较低的送 风温度，减小送风管 尺寸规格和送风能 耗；也可将室外新风 与室内空气混合后，再等湿降温处理直接蒸发接发间蒸全空气系统34续 表 3序号空气处理过程空气处理过程使用建议间接蒸发+制冷剂 直接膨 胀盘管室内外空气混合一等湿降温一除 湿降温过程d0 d uAd,0=100%适用于较干燥气候 区、夏季空调少部分 时段室外空气含湿量 高于室内的含湿量时 或较为潮湿的地区大 部分时段空气处理新风系统：直接蒸发 水系统末端：高温水等湿降温c L u doW适用于干燥气候区0=100%新风系统：等湿降温过程 水系统末端：高温水等湿降温=1 0 0%适用于较干燥气 候区统型系类全空气系统新风+末端设备35续 表 3=100%适 用 于 较干燥 气 候区统型系类序号空气处理过程空气处理过程使用建议新风系统：间接蒸发一直接蒸发 水系统末端：高温水等湿降温3.3.5蒸发冷却制冷空调系统新风量较大，设计时应考虑空调 系统的排风系统设计（包括机械排风和自然排风两种系统）以及 空调区的风量平衡计算，目的是为了使室内正压不要过大，以造 成新风无法正常送入，影响室内空气质量。机械排风设施可采用设回风机的双风机系统或设置专用排风 机方式；同时，排风系统的排风量应要求随系统新风量的变化而 变化，此要求可采用控制双风机系统各风阀的开度或排风机与新 风机连锁控制风量等自控措施实现。根据现行国家标准 公共建筑节能设计标准GB 50189的 要求，考虑到系统的节能，严寒和寒冷地区全年运行的空调系统 的排风系统宜设置热回收装置。3.3.6空调系统采用空气一水蒸发冷却空调系统形式时，由于 空调区冬夏季新风量的需求不同，二者相差较大，因此对新风机 组的送风量提出要求，设计时，可通过风机的送风量调节来实现 此要求。3.3.7、3.3.8空调系统停止运行时，新风进风口如果不能严密 关闭，夏季热湿空气会浸人，造成金属表面和室内结露现象的发36W言MNA4ntoM7新风+末端设备生；冬季冷空气会侵入，造成室温降低，甚至使加热排管冻结现 象的发生。所以规定在新风进风口处设有严密关闭的风阀，在寒 冷和严寒地区可采取设置保温风阀等措施。3.3.9空调区一般都有一定的清洁要求，因此，送入室内的空 气都应通过必要的过滤处理。另一方面，为防止蒸发冷却器表面 积尘后，严重影响热湿交换性能，进入空调区的空气也需预先进 行过滤处理。使用的设备和达到的效果应满足 空气过滤器 GB/T 14295和 空调通风系统运行管理规范GB 50365的 有关。对于清洁度没有特别要求的空调区，只需对空气进行一般的 过滤处理，设置一道粗效过滤器即可。粗效过滤器主要用于过滤 lOprnlOOpm的灰尘；在个别情况下当要求控制空气中不大于 10pm含尘粒度时，可再增设一道中效过滤器，中效过滤器可过 滤l/imlOpm的灰尘。过滤器的滤料应选用效率高、阻力低和容尘量大的材料。过滤器的阻力会随着积尘量的增大而增大。为防止因系统阻 力增加而风量减少，过滤器的阻力，应按过滤器的终阻力计算。3.3.1 0由于蒸发冷却制冷空调系统较常规空调系统的风量、水 量大，其末端装置的选择和布置应与建筑装修相协调，注意风口 的选型与布置对室内空气舒适度、内部装修美观的影响问题等。另外，考虑到提高空调区通风效率及室内空气质量，送风温度较 高时，如温湿度独立控制空调系统的新风，可采用地板送风等下 送风方式。3.3.1 1对干热气候区而言，当夏季空调室外设计露点温度较低 时，空调冷源可采用蒸发冷却方式制取用于空调系统的冷水，以 减少人工制冷的能耗。一般当室外空气的露点温度低于14C 15C时，可采用间接蒸发冷却方式生产接近16C的空调冷水，以作为空调系统的独立高温冷源。另外，根据是否与其他空调系 统相结合，还有一类联合供冷系统。根据现行国家标准 民用建筑供暖通风与空气调节设计规37范GB 50.736规定，采用蒸发冷却方式制取空调冷水时，考虑 不同气候区的气候特征，其空调水温差可以适当减少。根据对空 调系统的综合能耗的研究，4C的冷水温差对于供水温度16C 18C左右的冷水系统并采用现有的末端产品，是能够满足要求和 得到能耗的均衡。当然，对专用干工况末端设备，以及某些露点 温度较低而能够通过蒸发冷却得到更低冷水温度（例 如12C 14C)的地区，将上述冷水温差可以进一步加大，以利于空调水 输配系统的节能。3.3.1 3间接蒸发冷却冷水机组冷水的温度在15C20C之间 变化，在此温度范围内一般没有结垢的危险，由于是开式系统，应做好水的过滤。机组内部水槽应设置过滤装置，冷水进入用户 前的总供水管上也应设置过滤。由于补充水的水质和系统内的机械杂质等因素，不能保证循 环水系统水质，造成水质不稳定，产生和积累大量水垢、污垢、微生物等，使传热效率降低，水流阻力增加，卫生环境恶化，对 设备造成腐蚀。因此，为稳定水质，机组水箱排水管应设电磁阀 定期排水，系统设计时要明确定期对水质的管理和系统的维护，以更好地控制蒸发冷却水系统的硬度，减少水垢的产生，蒸发冷 却循环水系统循环水及补充水水质标准可参考表4的要求进行 控制。表4蒸发冷却循环水系统循环水及补充水水质标准检测项单位直接蒸发间接蒸发补充水循环水补充水循环水pH6.58.57.09.06.58.57.09.0浊度NT U 3 3 3 5电导率(2 5 C)fiS/cm 4 00 1000 8 00 1600总硬度（以 C a C 3 计）mg/L 2 00 4 00 3 00 600总碱度（以 C a C 3 计）mg/L 2 00 500 2 00 600cr (以 C 1-计）mg/L 100 2 00 150 3 0038续 表 4检测项单位直接蒸发间接蒸发补充水循环水补充水循环水总铁（以 F e 计）mg/L 0.3 1.0 0.3 1.0s o 42 (以 S O 厂 计）mg/L 2 50 500 2 50 500氨氮mg/L 0.5 1.0 5 10C O Dmg/L 3 5 3 0 100菌落总数C F U/mL 100 100异氧菌总数个/mL 1X105磷酸盐（以 P计）mg/L 1.0有机膦mg/L 0.53.3.1 4为保障系统正常运行，蒸发冷却的循环水要进行连续或 定时泄水排污，一般取设计泄水量等于蒸发量，实际运行可根据 当地水质情况减少泄水量。3.3.1 5保冷、保温材料的主要技术性能应按现行国家标准 设 备及管道绝热设计导则GB/T 8175的要求确定；优先采用导 热系数小、湿阻因子大、吸水率低、密度小、综合经济效益高的 材料；保冷、保温材料为不燃或难燃材料。设备和管道的保冷及保温层厚度，应按以下原则计算确定：1供冷或冷热共用时，按现行国家标准 设备及管道绝热 设计导则GB/T 8175中经济厚度或防止表面凝露保冷厚度方 法计算确定。2凝结水管按现行国家标准 设备及管道绝热设计导则 GB/T 8175中防止表面凝露保冷厚度方法计算确定。3采用非闭孔材料保冷时，外表面应设隔汽层和保护层；保温时，外表面应设保护层。4室外管道的保温层外，应设硬质保护层。5绝热材料应为不燃或难燃材料，电加热器前后0.8m范 围内的绝热材料，应采用不燃材料。393.3.1 6蒸发冷却制冷空调系统用设备与常规系统相比，维护管 理比常规空调周期短，便于维护维修和清理，应留有必要的维修 通道和检修空间。3.3.1 8采用间接蒸发冷却的蒸发冷却空调机组，室内机房设计 时，除应考虑机组的新风人口、送风、回风管道等外，还应考虑 机组的二次空气的人口与排出问题，其排风可通过风管排出，以 防止避免一、二次空气的短路。机组室外布置时，同样也可以采 用此处理方式。3.5监测和控制3.5.1蒸发冷却制冷空调系统设置的检测和监控的内容可包括：1参数检测：包括参数的就地监测及遥测两类。就地参数 监测是现场运行人员管理运行设备或系统的依据；参数的遥测是 监控或就地控制系统制定监控或控制策略的依据。2参数和设备状态显示：通过集中监控系统主机系统的显 示或打印单元以及就地控制系统的光、声响等器件显示某一参数 是否达到规定值或超差；或显示某一设备运行状态。3自动调节：使某些运行参数自动地保持规定值或按预定 的规律变动。4自动控制：使系统中的设备及元件按规定的程序启停。5工况自动转换：指在节能多工况运行的系统中，根据节 能及参数运行要求实时从某一运行工况转到另一运行工况。6设备连锁：使相关设备按某一指定程序顺序启停。7自动保护：指设备运行状况异常或某些参数超过允许值 时，发出报警信号或使系统中某些设备及元件自动停止工作。8能量计量：包括计量系统的用水量、耗电量及其累计值 等，它是实现系统以优化方式运行、更好地进行能量管理的重要 条件。9中央监控与管理：是指以微型计算机为基础的中央监控 与管理系统，是在满足使用要求的前提下，按既考虑局部，更着40重总体的节能原则，使各类设备在耗能低效率高状态下运行。中 央监控与管理系统是一个包括管理功能、监视功能和实现总体运 行优化的多功能系统。3.5.3规定本条是为了空气调节设计能够符合防火规范以及向 消防监控设计提出正确的监控要求，使系统能正常运行。与防排烟合用的空气调节通风系统（例如送风机兼作排烟补 风机用，利用平时风道作为排烟风道时阀门的转换，火灾时气体 灭火房间通风管道的隔绝等），平时风机运行一般由楼宇自控监 控，火灾时设备、风阀等应立即转入火灾控制状态，由消防控制 室监控。要求风道上防火阀带位置反馈可用来监视防火阀工作状态，防止防火阀平时运行的非正常关闭及了解火灾时的阀位情况，以 便及时准确地复位，以免影响空气调节通风系统的正常工作。通 风系统干管上的防火阀如处于关闭状态，对通风系统影响较大且 不易判断，因此一定要求监控防火阀的工作状态；当干管上的防 火阀只影响个别房间时，是否设防火阀工作状态监视，则不作强 行规定。防火阀工作状态首先在消防控制室显示，如有必要也可 在楼宇中央控制室显示。414设备与材料4.1 一 般 规 定4.1.1蒸发冷却制冷空调技术工程中采用的以风为载冷介质的 直接蒸发制冷空气处理机组、间接蒸发制冷空气处理机组、间接+直接的复合蒸发制冷空气处理机组、蒸发制冷+机械制冷的联 合制冷空气处理机组和以水为载冷介质的冷却塔与间接蒸发冷却 冷水机组和风机、水泵等及工程中涉及的材料应符合国家相关产 品标准的规定。4.1.2蒸发冷却制冷空调系统中使用设备在进场时应有和产品 合格证明和同类产品性能检验报告，并经确认蒸发冷却制冷设备 的性能应满足设计要求。4.2设 备 要 求4.2.1此条规定了蒸发冷却工程对蒸发冷却空调机组的要求。其中间接蒸发冷却空调机组工作原理是利用干燥的二次空气与水 进行热湿交换对一次空气进行冷却处理，一般情况二次空气采用 室外空气，要求机组排风应顺畅，否则二次空气排风会重新作为 一次空气和二次空气被利用，影响蒸发冷却空调机组效果。蒸发 冷却空调机组应设排水口、溢水口，排水、溢水应畅通，在使用 过程中通过排水、溢水稀释钙离子、碳酸根离子的浓度，确保规 定的钙离子、碳酸根离子的浓度，避免直接蒸发冷却填料和间接 蒸发冷却器结水垢。4.2.2间接蒸发冷却冷水机组应设排水口、溢水口，排水、溢 水应畅通，在使用过程中定期和不定期通过排水、溢水稀释钙离 子、碳酸根离子的浓度，避免直接蒸发冷却填料和间接蒸发冷却 器结水垢，从而保证蒸发冷却效率。间接蒸发冷却冷水机组风侧42必须设置过滤装置，既保证冷水水质要求，又避免空气和水换热 壁面结水垢，保证蒸发冷却效率。在开式系统中，间接蒸发冷却 冷水机组宜放置在系统的最高点，如果在系统低点，应单独设置 水池，水池的容量应大于系统的回水量。机组表冷器、加热器及 管路应在最高点处及所有可能积聚空气的高点设置排气阀，在最 低点应设置排水点及排水阀。4.2.3直接蒸发冷却段填料厚度应根据蒸发冷却效率、直接蒸 发冷却段进口干湿球温度、迎面风速等合理确定。4.3材 料 要 求4.3.1为保证使用安全合理的材料，管道、管件的材质、规格、型号以及焊接材料的选用，必须根据设计文件确定。4.3.2现行行业标准 通风管道技术规程JGJ 141对风管的 安装工程从通用规定、制作、安装、检验几方面提出了具体的规 定，是空调风管和设备安装的通用要求。435施 工 安 装5.1 一 般 规 定5.1.1本条对工程施工的依据作了规定：批准的设计图纸和相 关的技术标准。相关的技术标准主要指工程约定的施工和质量验 收标准，本规程和现行国家标准为最低要求，应采纳。工程施工是设计意图转化为现实，按照批准的图纸进行工程 的施工，是质量验收最基本的条件，施工单位无权任意修改设计 图纸，本条规定设计图纸变更应有正式的手续。5.1.3开展质量交接会检工作，是对相关土建工作质量认可和 分清责任的有效手段，符合建设工程质量管理的基本原则和我国 建设工程的实际情况。5.1.4系统中的风道或水管道，被安装于封闭的部位或埋设于 结构内或直接埋地时，均属于隐蔽工程，在结构作永久性封闭 前，必须对隐蔽工程施工质量进行验收，且必须得到现场监理人 员认可的合格签证，否则不得进行封闭作业。水系统的管道存在有局部埋地或隐蔽铺设时，在为其实施覆 土、浇捣混凝土或其他隐蔽施工之前，必须进行水压试验并合 格。如有防腐及绝热施工的，则应该完成全部施工，并经过现场 监理的认可和签字，办妥手续后，方可进行下道隐蔽工程的施 工。这是强制性的规定，必须遵守。管道与空调设备的连接，应 在设备定位和管道冲洗合格后进行，以排出口的水色和透明度与 入水口对比相近，无可见杂物为标准。一是可以保证接管的质 量，二是可以防止管路内的垃圾堵塞空调设备。5.1.5施工安装前应具备下列条件：1设计施工图纸和有关技术文件齐全；2有完善的施工方案、施工组织设计，并已完成技术交底;443施工现场具有供水、排水、供电条件，有储放材料的临 时设施；4有关的土建工程施工完毕并经检验合格，安装部件无障 碍物，地面基本清理干净（如建筑围护结构施工应基本完工，有 关的基础、沟道等工程应已完工5结构及吊顶预留孔洞及预埋件的位置、尺寸应符合设计 图纸要求、无遗漏；6安装现场的辅助设施，如脚手架、梯子、电源和消防器 材等应齐备；7安装现场具有相应的安全保护措施；8相关电气预埋等工程已完成；9特殊材料、产品应进行相应保护处理后再运输；运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖，同时注意材 料、产品的储放条件满足要求。应避免因环境温度和物理压力受 到损害（表冷器、填料、空气处理器、风 管（酚醛）、加热管及 发热电缆1 0施工的环境温度不宜低于5C;在低于0C的环境下施 工时，现场应采取升温（采暖）措施。5.1.6 建设工程质量管理条例规定工程的保修期限为两 个采暖和供冷期，此段时间内，在工程使用中如发现一些问 题，可能是由于施工、设备与材料的原因，也可能是业主或设 计原因造成的。因此，应对产生的问题进行调查分析，找出原 因，分清责任，然后进行整改，由责任方承担经济损失。规定 设计和施工质量以两个供冷期为保修期限，这是对设计和施工 质量提出了比较高的要求，但有利于本行业技术水平的提高，应予以认真执行。5.2空调风系统管道与设备的安装5.2.2为防止由于风机对人的意外伤害，对风机转动件的外露 部分和敞口作了保护性措施规定。455.3空调水系统管道与设备的安装5.3.2挠性橡胶接头安装应保证和水泵进、出口同心，安装完 毕后橡胶软接头不应有变形、曲挠、位移等状况；水泵入口前的 直管段长度应大于水泵入口直径的3倍，管路内部不应有窝气的 地方。5.3.3热镀锌钢管表面的镀锌层是管道防腐的主要保护层，为 不破坏镀锌层，提倡采用螺纹连接，目前国内管径大于等于 DiVlOOmm时，螺纹加工与连接质量不稳定，建议采用法兰、焊 接等形式连接，对于闭式循环运行的冷水系统，管道内的腐蚀性 相对较弱，对镀锌层破坏的表面进行局部处理可满足要求，但对 开启时运行的水系统，应采取更为有效的防腐措施。5.3.4支、吊架的安装应平整牢固，与管道接触紧密；管道与 设备连接处，应设独立支、吊架；冷水系统管道总、干管的支、吊架应采用承重防晃管架；与 设备连接的管道管架宜有减振措施。当水平支管的管架采用单杆 吊架时，应在管道起始点、阀门、三通、弯头及长度每隔15m 设置承重防晃支、吊架；无热位移的管道吊架，其吊杆应垂直安装；有热位移的，其 吊杆应向热膨胀（或冷收缩）的反方向偏移安装，偏移量按计算 确定；滑动支架的滑动面应清洁、平整，其安装位置应从支承面中 心向位移反方向偏移1/2位移值或符合设计文件规定；竖井内的立管，每隔23层应设导向支架。在建筑结构负 重允许的情况下，水平安装管道支、吊架的间距可参考表5的规 定设置。5.3.6空调工程管道水系统安装后必须进行水压试验，试验 压力以最低点的压力为准，但最低点的压力不得超过管道与 组成件的承受压力。试验压力根据工程系统的设计工作压力 分类。46表 5钢管道支、吊架的最大间距公称直径(mm)152 02 53 2 4 0507 08 0100 12 5 150 2 00 2 503 00支架的最 大间距(m)U1.5 2.0 2.5 2.5 3.0 3.5 4.0 5.0 5.0 5.5 6.5 7.5 8.59.52.5 3.0 3.5 4.0 4.5 5.0 6.0 6.5 6.5 7.5 7.5 9.0 9.5 10.5对大于3 00(mm)的管道可参考3 00(mm)管道注：1适用于工作压力不大于2.0MP a，不保温或保温材料密度不大于2 00kg/m3 的管道系统；2 1用于保温管道，L 2 用于不保温管道。一般建筑的空调工程，绝大部分建筑髙度不会很高，空调水 系统的工作压力大多不会大于1.o MPa。符合常规的压力试验条 件，即试验压力为1.5倍的工作压力，并不得小于0.6 MPa,稳 压lOmin，压降不大于0.02 MPa,然后降至工作压力做外观检 查，外观检查无渗漏为合格。对于大型或髙层建筑垂直位差较大的冷水管道系统宜采用分 区、分层试压和系统试压相结合的方法。分区、分层试压：对相对独立的局部区域的管道进行试压。在试验压力下，稳压lOmin，压力不得下降，再将系统压力降至 工作压力，在60min内压力不得下降、外观检查无渗漏为合格。对于大型或高层建筑的空调水系统，其系统下部受静水压力 的影响，工作压力往往很高，采用常规1.5倍工作压力试验方法 极易造成设备和零部件损坏。因此，对于工作压力大于l.OMPa 的空调水系统，规定试验压力为工作压力加上0.5MPa。这是因 为现在空调水系统绝大多数采用闭式循环系统，目的是为了节约 水泵的运行能耗，这也就决定了因各种原因造成管道内压力上升 不会大于0.5MPa。这种试压方法在国内高层建筑工程中试用 过，效果良好，符合工程实际情况。以最低处的压力为准。这是因为，如果以系统最高处压力试 压，那么系统最低处的试验压力等于1.5倍的工作压力再加上高 度差引起的静压差值，这在高层建筑中最低处压力将远远超出了 管配件的承压能力。所以，取点为最高处是不合适的。此外，在 系统设计时，计算系统最高压力也是在系统最低处，随着管道位47置的提高，内部的压力也逐步降低。在系统实际运行时，高度一 压力变化关系同样是这样。因此一个系统只要最低处的试验压力 比工作压力高出一个AP，那么系统管道任意处的试验压力也比 该处的工作压力同样高出一个AP，也就是说系统管道的任意处 都是有安全保证的，所以条文明确了这一点。试验压力当设计无规定时，按下列规定试压：1冷水系统的试验压力，当工作压力小于等于1.OMPa时，为1.5倍工作压力，但最低不小于0.6MPa;当工作压力大于 1.OM Pa,为工作压力加0.5MPa;2考虑非金属管道的强度，随着温度的上升而下降，试验 工作压力的压力值，各类耐压塑料管的强度试验压力为1.5倍工 作压力，严密性工作压力为1.15倍的设计工作压力；3水系统应在冲洗、排污合格，再循环试运行2h以上，且 水质正常后才能与间接蒸发冷却冷水机组、空调设备相贯通。5.3.7空调水系统中的阀门质量，是系统工程质量验收的一个 重要项目，要求阀门安装前必须进行外观检查，其外表应无损 伤、阀体无锈蚀，阀体的铭牌应符合现行国家标准 通用阀门标 志GB/T 12220的规定。管道阀门的强度试验根据各种阀门的 不同要求予以区别对待。强度试验时，试验压力为公称压力的1.5倍，持续时间不少 于5min，阀门的壳体、填料应无渗漏。严密性试验时，试验压 力为公称压力的1.1倍；试验压力在试验持续的时间内应保持不 变，时间可参照表6的规定，以阀瓣密封面无渗漏为合格。表6阀门压力持续时间公称直径(mm)最短试验持续时间（S)严密性试验金属密封非金属密封 50012 06048当离心式水泵的扬程大于20m或有两台以上的水泵并联时，应在每台水泵的出口管路上设止回阀。5.3.1 0由于间接蒸发冷却冷水机组现场组装的情况较多，除了 注意条文中的要求，在多机组风筒组装时应保证喉部尺寸、齿轮 箱及电机底座安装前校平。风机安装后风机的叶片角度、叶片端 部与风筒壁的间隙应均匀，管道与冷水机组连接的除污器或过滤 器方向正确且便于清污和拆装、清洗。过滤器滤网的材质、规格 和包扎方法应符合设计要求。多台冷水机组共同运行时，建议单 独为其建立一个水池或机组之间的水箱设置连通管将其连接，以 更好地保证机组之间的平衡。间接蒸发冷却冷水机组建议安装于 系统最高点，如无条件实施时，系统应采用U形弯的设计理念，同时在机组回水管路上设置电动阀与水泵联动，保证系统的安装 运行。5.4防腐与绝热5.4.2规定了绝热工程施工的前提条件。5.4.3本条文规定了空调工程系统风管和水管道使用的绝热材 料必须是不燃或难燃材料，不得为可燃材料。从防火的角度出 发，绝热材料应尽量采用不燃的材料。但是，从绝热的使用效 果、性能等诸条件来对比，难燃材料还有其相对的长处，在工程 中还占有一定的比例。难燃材料一般用易燃材料作基材，采用添 加阻燃剂或浸涂阻燃材料而制成。它们的外形与易燃材料差异不 大，很易混淆。无论是国内还是国外，都发生过空调工程中绝热 材料被引燃后造成恶果的现象。为此，条文明确规定，当工程绝 热材料为难燃材料时，必须对其难燃性能进行验证，合格后方准 使用。5.4.4规定了电加热器前后800mm和防火墙两侧2m范围内风 管的绝热材料，必须为不燃材料。这主要是为了防止电加热器可 能引起绝热材料的自燃和杜绝邻室火灾通过风管或管道绝热材料 传递的通道。496调试、验收、综合效果检验6.1 一 般 规 定6.1.1系统调试工作技术性很强，调试的质量会直接影响工程 系统功能的实现，要求调试前编写方案，应符合现行国家标准 建筑给水排水及采暖工程施工质量验收规范GB 50242和 通 风与空调工程施工质量验收规范GB 50243的规定，按照规定 的程序、方法、计划实时调试，同时利于建立对调试的监督。6.1.2本条对系统调试用的仪器、仪表性能和溯源要求进行了 规迨，同时按照计量器具检定规程的要求在开展调试工作前送计 量部门鉴定或校准实验室校准，仪器精度可参见表7。表7试验仪表准确度测量参数测量仪表测量项目仪表准确度温度水银温度计、电阻温 度计、热电偶温度计空气进出口干球温度、水温、换热设备进出口 温度0.IV压力微 压 计（倾斜式、补 偿式可自动传感式）空气静压和动压IP a水压表喷水段喷水压力2%大气压力计大气压力2 hP a水量流量计、重量式或容水量1%量式液体定量计风量皮托管机组风量和风压GB/T 12 3 62 000风速风速仪断面风速均匀度等0.2 5m/s50续 表 7测量参数测量仪表测量项目仪表准确度电压电压表电参数0.5级电流电流表功率功率表噪声声级计机组噪声0.5dB(A)时间秒表凝结水量等0.Is注：表中指被测量值的百分数。6.2调 试6.2.1空调系统、设备单机试运转和无生产负荷的联动试运转 及调试涉及的一般项目质量要求做出了规定，为保持与现有标准 的协调性，本节的条款除了根据水蒸发冷却制冷空调的差异性设 置的条款内容外，基本与现行国家标准 通风与空调工程施工质 量验收规范GB 50243 一致。6.2.4防排烟系统是建筑内的安全保障设备系统，必须符合现 行国家标准 建筑设计防火规范GB 50016和 高层民用建筑 设计防火规范GB 50045的相关规定。6.3竣 工 验 收6.3.1本条规定了观感质量检查和风管、部件及管道的支、吊 架形式、位置及间距的观感质量检查要求，判别标准可依据现行 国家标准 通风与空调工程施工质量验收规范GB 50243的相 关要求。6.4综合效果检验6.4.1工程带负荷效果综合检验与调整是对工程整体质量的检 验和验证，交工前应完成该项工作，但是它的实施需要一定的条51件，在接近设计条件下进行测试和调整才能最后做出合乎实际的 评价，需要建设单位组织和实施。需要检验的具体项目和内容应 综合衡量，一般以适用为准则，不宜提出过高要求。在调整过程 中，设计和施工单位应参与配合，共同解决问题。52统一书号：15112.23994 定 价：10.00 元
