20200409【公开课】巧用焓湿图快解空调题.pdf

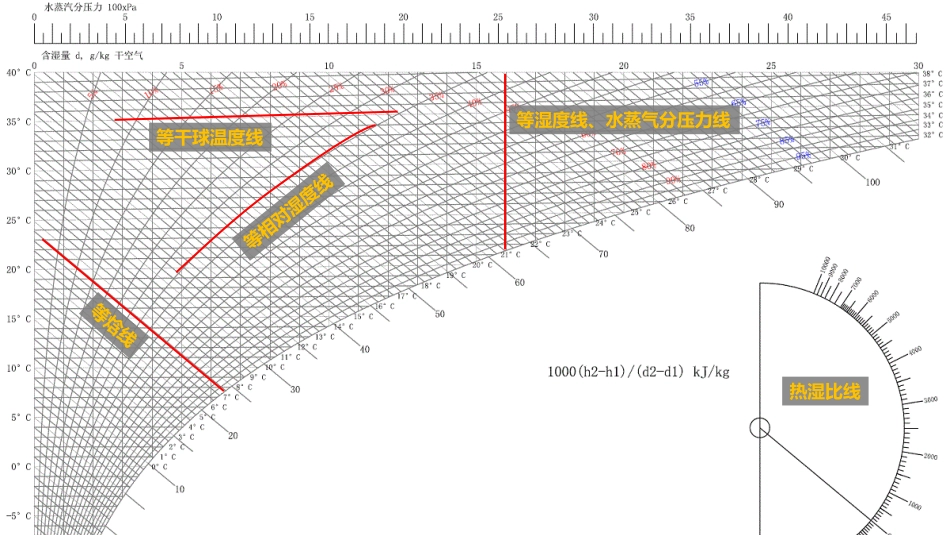

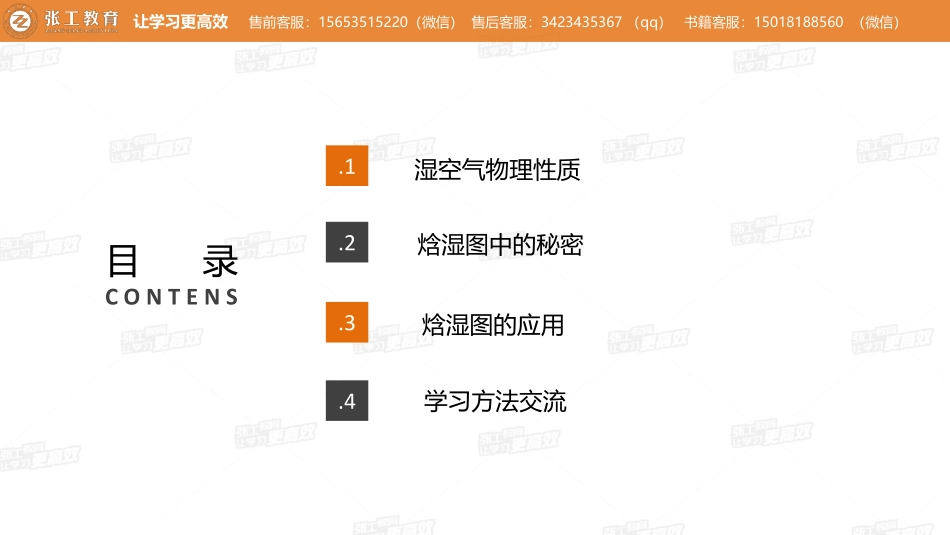

让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）主讲教师：老杨老师让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）.1.2.3.4目录C O N T E N S湿空气物理性质焓湿图中的秘密焓湿图的应用学习方法交流让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）等湿度线、水蒸气分压力线等干球温度线热湿比线让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质湿空气成分较为稳定，可近似看作理想气体。水蒸汽含量较少，但其变化对湿空气的干燥及潮湿程度产生重要影响，是空调中的重要调节对象，也可近似看作理想气体。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质1.1、压力B湿空气的压力即是所谓的大气压力，等于干空气的分压力与水蒸气的分压力之和，水蒸气分饱和分压力是一个与温度有关的数值，即：B=Pg+PqPgV=MgRgT，PqV=MqRqT式中：Pg、Pq分别为湿空气、干空气、水蒸气压力，Pa；Mg、Mq分别为干空气及水蒸气的质量，Kg；Rg、Rq分别为干空气及水蒸气的气体常数，Rg=287J/KgK；Rq=461J/KgK不同压力下的焓湿图是不通用的，使用前要确认焓湿图压力是否与设计工况一致！A水蒸气分压力让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质1.2、温度T 焓湿图上三个常用温度：干球温度，湿球温度，露点温度干球温度Tg/湿球温度Ts，分别代表了什么物理意义？定义：干湿球温度计:如图所示：由两支完全相同的水银（或酒精）温度计组成。其中一支温度计的温包上包有脱脂细纱布，纱布的末端浸入盛水容器中。这支温度计称为湿球温度计，它所测得的饱和空气温度就是湿球温度。另一支为干球温度计，所测得的温度为干球温度（大气温度或空气温度）。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）物理意义：湿球温度计的读数，既是湿纱布上水的读数，也是紧贴湿纱布的饱和空气层的读数。在一定的空气状态下，干湿球温度差值反映空气相对湿度大小。当用干湿球温度计测量空气的温度时，由于湿球温包上水分蒸发吸收热量的结果，使得湿球表面空气层的温度下降，因而湿球温度计的读数一般总是低于干球温度计的读数，这两者之差即为干湿球温度差。干湿球温度差它的大小与被测空气的相对湿度有关，空气越干燥（值越小），纱布上的水分蒸发越快，需要吸收的热量越多，湿球温度下降越多，干湿球温差越大；反之，干湿球温差越小。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质露点温度TL定义：某状态下的未饱和空气，在含湿量不变的情况下将其冷却到饱和状态（=100%）时所对应的温度，称为该状态空气的露点温度。物理意义：结露现象：若将某表面温度降低到周围空气的露点温度以下，周围空气与该表面接触时，就将从未饱和空气变为饱和空气，进而又达到过饱和状态，于是空气中的一部分水蒸气将会在冷表面上凝结成水珠，这就是所谓的结露现象。结露在空调中的应用：在空调技术中，利用结露这一现象，使被处理的空气流过低于其露点温度的表面冷却器，或用低于其露点温度的冷水去喷淋被处理空气，从而可获得使被处理空气冷却减湿的处理效果。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质干球温度、湿球温度、露点温度在焓湿图图上的表示当湿球纱布的水温达到空气的湿球温度时，湿球表面的饱和空气层与周围空气之间的总换热量为零，因此可认为周围空气由不饱和状态变为湿球表面的饱和空气状态这一变化过程，可近似认为是等焓过程。Ahtstl思考题1:1：干球温度2：湿球温度3：露点温度三者从高到低如何排序？让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质思考题2:让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质1.3、含湿量d()qqgqgqqggqPBPPPPMPMMMd=622.0461287从公式上来看，在一定的大气压力B下，含湿量仅与水蒸气分压力有关，水蒸气分压力越大，含湿量越大。含湿量公式含湿量d的定义是每千克干空气中所含的水蒸气量，单位是kg/kg干空气，也可表示为g/kg干空气,计算公式如下：A含湿量水蒸气分压力让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质1.4、比焓比焓是一个能量公式，基本定义：指1Kg干空气的比焓和d/1000Kg水蒸气的比焓的总和，单位KJ/Kg干空气，取0时空气的焓值为零，则：比焓是空调中的一个重要参数，用来计算在定压条件下对湿空气加热或冷却时吸收或放出的热量。湿空气的比焓不是温度 t 的单值函数，而取决于温度和含湿量两个因素。温度升高，焓值可以增加，也可以减少，取决于含湿量的变化情况。=.+.（/干空气）空气水蒸气A让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1、湿空气物理性质1.5、相对湿度指空气中的水蒸气分压力与同温度下饱和水蒸气分压力之比。相对湿度是空调中的一个重要参数，相对湿度的大小对人体的舒适和健康、工业产品的质量都会产生较大的影响。表示空气接近饱和的程度。值小，说明空气干燥，远离饱和状态，吸收水蒸气的能力强；值大，则说明空气潮湿，接近饱和状态，吸收水蒸气的能力弱。=100%为饱和空气，=0则为干空气。相对湿度可近似用湿空气的含湿量与同温度下饱和含湿量之比来表示，即：=A含湿量水蒸气分压力让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）2、焓湿图的秘密以比焓h纵坐标，以含湿量d横坐标，表示大气压力B一定时湿空气各个参数之间的关系。包含五种线群：等焓线(为使图线不过密，两坐标轴间夹角为135)等温线(干球温度线)等相对湿度线水蒸气分压力线Pq热湿比线作用：1.确定湿空气的状态参数；2.表示湿空气的状态变化过程。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）等湿度线、水蒸气分压力线等干球温度线热湿比线让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）有蒸汽析出，含湿量降低，温度微升，但是焓值降低2、焓湿图的秘密让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）2.1、独立状态参数能够在h-d图上确定湿空气状态的参数。在B一定的条件下，在h,d,t,中，已知任意两个参数，则湿空气状态就确定了，亦即在h-d图上有一确定的点，其余参数均可由此点查出，因此，将这些参数称为独立参数。注意：湿空气状态的参数也可由计算程序计算。1）干球温度Tg或 饱和水蒸气压力Pqb2）湿球温度Ts3）含湿量d 或 水蒸气分压力Pq 或 露点温度TL4）相对湿度5）焓hA让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）1）干球温度Tg或 饱和水蒸气压力Pqb2）湿球温度Ts3）含湿量d 或 水蒸气分压力Pq 或 露点温度TL4）相对湿度5）焓h让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）2.2、大气压变化对焓湿图的影响通常的h-d图是在大气压B=101.325kPa条件下作出的，如果大气压力发生变化，h-d图也应作相应的修改。当为常数，B增大，d则减小，反之d则增大。以=100%为例，Pqb只与温度有关，在上述式子给定一个B值，再求出不同温度下相对应的饱和含湿量db，将各点（t，db）点相连即可画出新B值下的=100%曲线。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）大气压力降低，某两参数一定，其他参数的变化情况：两定值参数tg、dtg、d、d、htg（干球温度）-下降不变d（含湿量）-升高-tL（露点温度）降低不变下降下降tS（湿球温度）降低降低下降下降（相对温度）降低-下降h（焓）不变升高下降-2.2、大气压变化对焓湿图的影响让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）2.3、热湿比线又称为角系数，为湿空气的焓变化与含湿量变化之比，即：=h/d=Q/W=2500+1.84Tq（KJ/KG）若在h-d图上有1、2两状态点，则由1至2的热湿比为=（h2-h1）/(d2-d1)的大小及正负表示了湿空气状态变化过程的方向和特征。热湿比线的物理意义：两种空气状态的能量变化值与质量变化值的比值。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）在h-d图的右下方有以任意点为中心画出的不同数值 的线。实际应用时，利用平行线或者量角器，通过已知初状态点，作一条平行于给定值的线，就可画出该空气状态变化的过程线。若已知终了状态的任一参数值，就可在h-d 图上确定其终了状态点。h11d1d2h2让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）3、焓湿图应用：典型变化过程带再热的一次回风空调系统W点新风量N点，一次回风量C点混合风量L点混合风量O点混合风量让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）3、焓湿图应用：典型变化过程露点送风一次回风空调系统W点N点C点L点W点新风量N点，一次回风量C点混合风量L点混合风量让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）3、焓湿图应用:一次回风空调系统一次回风式系统（夏季）-系统图式+ONCLOWCWOLNLt0WNCLON系统图式h-d图上的表示流 程 图冷却减湿混 合加 热P按送风温差的不同，分：一次回风露点送风、一次回风再热送风；对于送风温差无严格要求的空调系统或舒适性空调一般采用最大温差送风。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）3、焓湿图应用，一次回风空调系统再热送风系统焓湿图的一般作图步骤：在hd图上找出室内状态点N和室外状态点W；过室内状态点N画出热湿比线；由空调精度选取送风温差to，并由此求出送风温度to，to等温线与热湿比线的交点即送风状态点O；根据新风量与总送风量的比例关系：，确定混合状态点C的位置。（1-m%hN）+m%hW=hC过O点作等含湿量线与90-95线相交可得机器露点L。NCLO流流 程程 图图冷却减湿混 合加 热CWOLNLt0WN让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）一次回风式系统（夏季）-计算主要公式：总送风量:G=Q0/hN-hO空调机组总冷负荷：QS=G（hC-hL）空调机组总冷负荷由以下三部分组成：a.室内冷负荷Q0b.新风冷负荷QW=GW（hW-hN）c.再热冷负荷QZ=G（h0-hL）CWONLt0L把握住能量守恒与质量守恒让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）一次回风式系统夏季设计工况所需的冷量1.焓差法：QS=G（hC-hL）2.热平衡法：QS=QO+QW+QZ能量守恒：系统冷负荷=空调机组总冷负荷=室内冷负荷+新风冷负荷+再热冷负荷+。QS=G（hN-hO）+GW（hW-hN）+G（hO-hL）=G（hN-hO）+G（hc-hN）+G（hO-hL）=G（hC-hL）CWONLt0L让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）一次回风式系统夏季设计工况求风量G=？风量平衡法GW+G1=GC=GL=GCWONLt0L热湿平衡法=0 0=0=Z L=S L让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）4、学习方法交流如何提高翻书及做题速度？多做题，多总结，多看书、看规范现阶段不需要追求做题的速度，按部就班吃透每个知识点是当务之急。速度提高的很快。让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）4、学习方法交流让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）4、学习方法交流让学习更高效售前客服：15653515220（微信）售后客服：3423435367（qq）书籍客服：15018188560（微信）更多考试资讯敬请关注张工培训微信公众号“张工注考之家”，加入注册暖通工程师专业群，或扫二维码加土老师一对一咨询。扫描二维码即可关注张工培训注考之家
