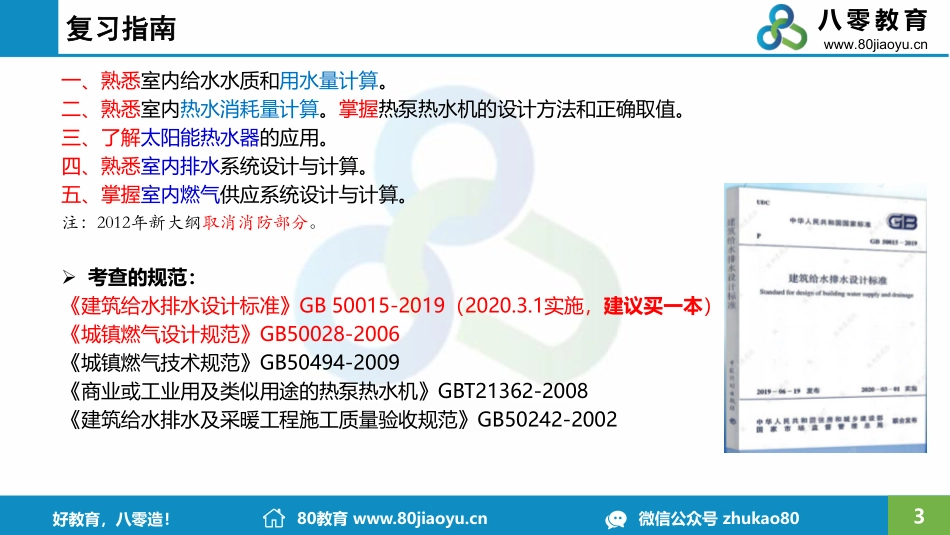

八 零教 育1好教育，八零造！80教育 微信公众号 zhukao80八 零 教 育ItsEightyEducation第六章 民用建筑房屋卫生设备和燃气供应瓜子哥202106八 零教 育2好教育，八零造！80教育 微信公众号 zhukao80目录CONTENTS6.1 室内给水6.2 室内排水6.3 燃气供应八 零教 育3好教育，八零造！80教育 微信公众号 zhukao80一、熟悉室内给水水质和用水量计算。二、熟悉室内热水消耗量计算。掌握热泵热水机的设计方法和正确取值。三、了解太阳能热水器的应用。四、熟悉室内排水系统设计与计算。五、掌握室内燃气供应系统设计与计算。注：2012年新大纲取消消防部分。考查的规范：建筑给水排水设计标准GB 50015-2019（2020.3.1实施，建议买一本）城镇燃气设计规范GB50028-2006城镇燃气技术规范GB50494-2009商业或工业用及类似用途的热泵热水机GBT21362-2008建筑给水排水及采暖工程施工质量验收规范GB50242-2002复习复习指南指南八 零教 育4好教育，八零造！80教育 微信公众号 zhukao80建筑给水排水设计标准 GB50015-2019 修订概况：（01）补充了住宅和公共建筑的平均日生活用水定额；（02）调整宿舍分类和最高日小时变化系数；（03）调整了小区室外给水总管管径计算方法；（04）增加了综合建筑或同一建筑不同功能部分给水干管的设计秒流量计算规定；（05）删除游泳池和水上游乐池瓶装液氯消毒的规定；（06）删除真空排水的规定；（07）增加游泳池和水上游乐池臭氧消毒安全规定；（08）增加游泳池和水上游乐池进水口、池底回水口和泄水口配设格栅盖板和通过格栅的水流速度规定；（09）补充了地漏的泄水能力；（10）调整了生活排水立管最大设计排水能力（11）修改了无通气单独排出的排水管道的负荷；（12）增加了公共建筑排水立管不伸顶通气设置吸气阀的条件；八 零教 育5好教育，八零造！80教育 微信公众号 zhukao80建筑给水排水设计标准 GB50015-2019 修订概况：（13）补充了屋面天沟（集水槽）宽度、深度最小尺寸的规定；（14）屋面雨水按单斗系统、重力流多斗系统、满管压力流多斗系统分别规定了雨水斗最大设计泄流量、管道设计计算；（15）增加了海绵城市对建筑小区雨水设计的要求；（16）小区雨水管道设计降雨历时计算按现行国家标准室外排水设计规范 GB 50014 规定进行了修改；（17）补充了小区设置雨水调蓄池的相关要求；（18）增加了集中热水供应系统设消毒灭菌设施的规定；（19）增加了集中热水供应系统的保证循环系统效果技术措施；（20）淘汰了效率低的传统的容积式水加热器，推荐性能优越的半容积式水加热器；（21）增加了太阳能热泵热水供应系统内容；（22）补充了计算太阳能集热器总面积的各项参数规定；八 零教 育6好教育，八零造！80教育 微信公众号 zhukao80建筑给水排水设计标准 GB50015-2019 修订概况：（23）增加了不同类型建筑在不同条件下选用太阳能热水系统的规定；（24）修订了配水管的热损失取值范围；（25）修订了循环泵的流量计算公式；（26）增加了贮热水箱热水供水泵兼循环水泵流量计算规定。八 零教 育7好教育，八零造！80教育 微信公众号 zhukao80建筑给水排水设计规范GB50015-2003（2009）大纲要求章节八 零教 育8好教育，八零造！80教育 微信公众号 zhukao806.1 6.1 室内室内给水给水6.1.1室内给水水质和用水量计算建筑内给水包括生活、生产和消防用水三部分。八 零教 育9好教育，八零造！80教育 微信公众号 zhukao801.室内给水水质（1）水质标准种类规范备注生活饮用水建筑给水排水设计规范GB 50015术语2.1.1水质符合生活饮用水卫生标准的用于日常饮用、洗涤的水，包括卫生间的冲洗以及消防用水等。直接饮用水饮用净水水质标准CJ94自来水或符合生活饮用水水源水质标准的水为原水，经深度净化后可直接供给用户饮用的管道供水和罐装水。中水建筑中水设计规范GB50336民用建筑及小区各种排水经处理后，达到规定的水质标准，可在建筑或居住小区内，作为生活、环境等方面特定对象的非饮用水供给。锅炉给水各种锅炉给水水质标准热水锅炉直接供暖，水质符合锅炉水质的要求。冷却水工业循环冷却水处理设计规范开式有要求，闭式没有统一要求。6.1.16.1.1室内室内给水水质和用水量给水水质和用水量计算计算八 零教 育10好教育，八零造！80教育 微信公众号 zhukao80（2）防止水污染防水质污染，主要是指防系统内水质被污染。在工程设计中应将不同水质的给水系统分开设置。标准3.2水质和防水质污染中的有关强制性条文对于防水质污染作出了具体规定：如城镇给水管道严禁与自备水源的供水管道直接；中水、回用雨水等非生活饮用水管道严禁与生活饮用水管道连接。建筑中水设计标准GB50336也规定：中水供水系统必须独立设置。给排水标准3.3八 零教 育11好教育，八零造！80教育 微信公众号 zhukao80（2）防止水污染（管网污染、回流污染、贮水过程污染、微生物污染等）生活饮用水管道回流污染：无防倒流污染措施时，非饮用水或其他液体倒流入生活给水系统，污染水质。产生回流污染的原因背压回流、虹吸回流或两者兼而有之。背压回流（下游压力上升）：是指下游水压由于某种原因上升，超过其上游供水压力而产生的回流现象。虹吸回流（上游压力降低）：是由于在管道系统的入口处的压力低于大气压时产生负压而导致回流的现象。给排水标准3.3八 零教 育12好教育，八零造！80教育 微信公众号 zhukao80虹吸回流背压回流八 零教 育13好教育，八零造！80教育 微信公众号 zhukao80隔断水箱措施：1、设置隔断水池和隔断水箱2、防回流设施：空气间隙、倒流防止器、真空破坏器隔断水池2.5DN八 零教 育14好教育，八零造！80教育 微信公众号 zhukao80真空破坏器一种可导入大气压消除给水管道内水流因虹吸而倒流的装置。打开八 零教 育15好教育，八零造！80教育 微信公众号 zhukao80真空破坏器装在给水管上，当给水管内压力小于大气压时引入空气，消除给水管负压，防止回流造成水质污染。八 零教 育16好教育，八零造！80教育 微信公众号 zhukao80倒流防止器：2个止回阀+1个泄水阀真空破坏器装在给水管上，当给水管内压力小于大气压时引入空气，消除给水管负压，防止回流造成水质污染。倒流防止器是两个止回阀中间加一个泄水阀，相比真空破坏器更安全。八 零教 育17好教育，八零造！80教育 微信公众号 zhukao80八 零教 育18好教育，八零造！80教育 微信公众号 zhukao80八 零教 育19好教育，八零造！80教育 微信公众号 zhukao80建筑给水排水设计规范 GB 50015附录A：生活饮用水回流污染危害程度：低、中、高三个级别。新规范已修改八 零教 育20好教育，八零造！80教育 微信公众号 zhukao80八 零教 育21好教育，八零造！80教育 微信公众号 zhukao802016-1-70、下列关于真空破坏器与倒流防止器的表述，哪几项是正确的？（A）二者的功能相同之处是保护给水管不产生给水管道水流倒流（B）真空破坏器的基本部件是止回部件（C）二者都是防止水质污染的装置（D）二者安装在给水管道的部位不同参考答案：ACD80解析：给排水规(GB50015-2003)第2.1.7 A 和2.1.7 B 的定义，可知选项AC正确，选项B错误；第3.4.8A条和第3.4.8B条，真空破坏器应直接安装在配水支管的最高点，可知两者安装位置要求不同，选项D正确。真题练习真题练习八 零教 育22好教育，八零造！80教育 微信公众号 zhukao80真空破坏器八 零教 育23好教育，八零造！80教育 微信公众号 zhukao80【2018-1-40】为防止室内生活饮用水水质污染，下列哪项给水系统的做法是错误的？A.从城镇生活给水管网直接抽水的水泵的吸水管上应设置倒流防止器B.从生活饮用水贮水池抽水的消防水泵出水管上应设置倒流防止器C.中水系统与生活饮用水系统管道连接时应设置倒流防止器D.小区锅炉房用软水器的给水支管与生活饮用水系统管道连接时设置倒流防止器参考答案：C80解析：建筑给水排水设计规范GB50015-2003（2009年版）第3.2.3A条，中水、回用雨水等非生活饮用水管道严禁与生活饮用水管道连接，故选项C错误。真题练习真题练习八 零教 育24好教育，八零造！80教育 微信公众号 zhukao802019-A-38、关于建筑给水防污染的做法，下列何项做法是错误的？（A）屋面结构板用作为在屋面设置的生活饮用水水箱本体的底板（B）从生活饮用水管网向消防水池补水的补水管管口的最低点高出溢流边沿的空气间隙的距离不应小于规范规定值（C）生活饮用水池是否设置水消毒装置与水池中贮水更新的时间有关（D）用于绿化用的中水管道设置接有水嘴时，应采取防止误饮误用的措施真题练习真题练习八 零教 育25好教育，八零造！80教育 微信公众号 zhukao80参考答案：A80解析：A选项，参给水排水规（GB50015-2003）第3.2.12.6条，水池（箱）材质、衬砌材料和内壁涂料，不得影响水质。直接用结构板作为水箱底板，有影响水质的风险。故选项A错误。B选项，参给水排水规（GB50015-2003）第3.2.4C条，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。故选项B正确。C选项，参给水排水规（GB50015-2003）第3.2.13条，当生活饮用水水池（箱）内的贮水48h内不能得到更新时，应设置水消毒处理装置。故选项C正确。D选项，参给水排水规（GB50015-2003）第3.2.14条，在非饮用水管道上接出水嘴或取水短管时，应采取防止误饮误用的措施。故选项D正确。八 零教 育26好教育，八零造！80教育 微信公众号 zhukao802.用水量计算（1）用水定额和水压1）用水定额八 零教 育27好教育，八零造！80教育 微信公众号 zhukao802.用水量计算（1）用水定额和水压1）用水定额新规范3.7.1已修改八 零教 育28好教育，八零造！80教育 微信公众号 zhukao80新规范已修改八 零教 育29好教育，八零造！80教育 微信公众号 zhukao80新规范已修改八 零教 育30好教育，八零造！80教育 微信公众号 zhukao802）卫生器具给水额定流量：单位时间出水量1个当量=0.2L/s最大工作压力0.6MPa新规范已修改八 零教 育31好教育，八零造！80教育 微信公众号 zhukao80八 零教 育32好教育，八零造！80教育 微信公众号 zhukao80（2）设计流量1）最高日用水量Qd0dQmq表3.1.9和3.1.10主要作为给水取水和水处理工程规划和设计的依据，如贮水池容积。八 零教 育33好教育，八零造！80教育 微信公众号 zhukao802）最大小时用水量Qh0dhhhQmqQkkTT最大小时用水量主要用于选择设备。住宅24h公建表3.1.10表3.1.9表3.1.10八 零教 育34好教育，八零造！80教育 微信公众号 zhukao803）建筑生活给水管道的设计秒流量qgQg：（卫生器具按最不利情况组合）最不利时刻的瞬时管道高峰用水设计流量反映给水系统瞬时高峰用水规律的设计流量，用于确定给水管管径、计算给水管系统的水头损失以及选用水泵等。分散型密集型如住宅、宿舍（居室内设卫生间）、旅馆、宾馆、酒店式公寓、医院、幼儿园、办公楼、学校等建筑，其用水特点：时间长，用水设备使用不集中，卫生器具的同时出流百分数（出流率）随卫生器具的增加而减少。宿舍（设公用盥洗卫生间）、工业企业的生活间、公共浴室、洗衣房、公共食堂、实验室、影剧院、体育场等建筑。八 零教 育35好教育，八零造！80教育 微信公众号 zhukao80a.分散型中的住宅建筑生活给水管道的设计秒流量步骤：1、最大用水时卫生器具给水当量平均出流概率U0(%)概率法八 零教 育36好教育，八零造！80教育 微信公众号 zhukao80a.分散型中的住宅建筑生活给水管道的设计秒流量步骤：2、该管段卫生器具给水当量的同时出流概率U(%)概率法八 零教 育37好教育，八零造！80教育 微信公众号 zhukao80八 零教 育38好教育，八零造！80教育 微信公众号 zhukao80a.分散型中的住宅建筑生活给水管道的设计秒流量步骤：3、该管段的设计秒流量：0.2ggqU N概率法八 零教 育39好教育，八零造！80教育 微信公众号 zhukao80b.分散型公共建筑：b.宿舍（居室内设卫生间）、旅馆、宾馆、酒店式公寓、门诊部、诊疗所、医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、书店、客运站、航站楼、会展中心、教学楼、公共厕所等建筑的生活给水设计秒流量，应按下式计算：0.2ggqN平方根法注：1.如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量；2.如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加所得流量值采用；3.有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲洗阀的给水当量均以0.5计，计算得到的qg附加1.20Ls的流量后，为该管段的给水设计秒流量；4.综合楼建筑的a 值应按加权平均法计算。八 零教 育40好教育，八零造！80教育 微信公众号 zhukao80c.密集型-宿舍（设公用盥洗卫生间）、工业企业的生活间、公共浴室、职工（学生）食堂或营业餐馆的厨房、体育场馆、剧院、普通理化实验室等建筑的生活给水管道的设计秒流量，应按下式计算：00gqq n b同时给水百分数法注：1、如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量；2、大便器自闭式冲洗阀应单列计算，当单列计算值小于1.2Ls时，以1.2Ls计；大于1.2Ls时，以计算值计。八 零教 育41好教育，八零造！80教育 微信公众号 zhukao80三个流量的实际应用参数参数应用应用最高日用水量Qd主要作为给水取水和水处理工程规划和设计的依据，如贮水池容积。最大小时用水量Qh主要用于选择设备，比如供热设备、水箱等。给水管道的设计秒流量qg1）用于确定给水管管径；2）计算给水管系统的水头损失；3）选用水泵等。八 零教 育42好教育，八零造！80教育 微信公众号 zhukao80真题练习真题练习20162016-C C-2525分散型公共建筑：平方根法八 零教 育43好教育，八零造！80教育 微信公众号 zhukao801.热水系统的组成：热媒系统+热水系统第一循环和第二循环热媒系统（第一循环系统）：发热设备加热设备热水循环管网服务半径不宜大于300m且不应大于500m。热水系统（第二循环系统）：加热设备用水设备集中热水系统二二.热水热水供应供应八 零教 育44好教育，八零造！80教育 微信公众号 zhukao80热水经供水管道时，当配水系统不用水或少量用水时，均会产生较大温降，为保证各用水点随时都有规定水温的热水，需设置回水管网，使一定量的热水经过循环水泵流回加热器以补充管网散失的热量。为保持热水系统管网的温度，还可以采用电伴热方式，使热水可即开即用。在工程中视情况可采用全部热水供水管用电伴热，也可采用局部管道电伴热。日、热水用量设计值大于或等于5m3或定时供应热水的公共建筑宜设置单独的热水循环系统。集中热水系统二二.热水热水供应供应八 零教 育45好教育，八零造！80教育 微信公众号 zhukao802.热水水质、用水定额、水温（1）热水水质：生活热水的原水水质应符合现行国家标准生活饮用水卫生标准GB5749的规定，生活热水的水质应符合现行行业标准生活热水水质标准CJ/T521的规定。水的硬度过高或过低均不能满足使用要求，硬度过高易产生水垢，处理后硬度过低不但不经济，而且会使人体感到不舒服。水质硬度表示水中所含有钙、镁、铁、铝、锌等离子的含量多少,通常以Ca2+、Mg2+含量计算八 零教 育46好教育，八零造！80教育 微信公众号 zhukao802.热水水质、用水定额、水温（2）用水定额：新规范6.2.1修改八 零教 育47好教育，八零造！80教育 微信公众号 zhukao80八 零教 育48好教育，八零造！80教育 微信公众号 zhukao80集中热水供应系统的水加热设备出水温度应根据原水水质、使用要求、系统大小及灭菌消毒设施效果等确定，并应符合下列要求：1）进入水加热器的冷水总硬度（以碳酸钙计）小于120mg/L时最高出水温度应70；冷水总硬度（以碳酸钙计）120mg/L时，最高出水温度应60。2）系统不设灭菌消毒设施时，医院、疗养所等建筑加热设备出水温度应为6065，其他建筑出水温度应为5560；系统设灭菌消毒设施时，出水温度均宜相应降低5。3）配水点水温不应低于45，保证出水温度不低于45的时间，居住建筑不应大于15s，公共建筑不应大于10s。加热前的冷水计算温度应根据当地资料确定（新规范2019 6.2.5条）。八 零教 育49好教育，八零造！80教育 微信公众号 zhukao803.耗热量、热水量、供热量计算（1）设有集中热水供应系统的居住小区的设计小时耗热量，按标准6.4.1规定计算。1)当居住小区内配套公共设施的最大用水时时段与住宅的最大用水时时段一致时，应按两者的设计小时耗热量叠加计算；2)当居住小区内配套公共设施的最大用水时时段与住宅的最大用水时时段不一致时，应按住宅的设计小时耗热量加配套公共设施的平均小时耗热量叠加计算。选择设备和管网计算的主要依据八 零教 育50好教育，八零造！80教育 微信公众号 zhukao803.耗热量、热水量、供热量计算（2）宿舍（居室內设卫生间）、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客房（不含员工）、医院住院部、养老院、幼儿园、托儿所（有住宿）、办公楼等建筑的全日集中热水供应系统的设计小时耗热量按下式计算（计算值还应乘以热损失系数1.101.15）：选择设备和管网计算的主要依据hhrhK 设计小时耗热量Q平均小时耗热量Q八 零教 育51好教育，八零造！80教育 微信公众号 zhukao80冷水温度t1，：按当地最冷月平均水温资料确定。八 零教 育52好教育，八零造！80教育 微信公众号 zhukao80（3）定时集中热水供应系统，工业企业生活间、公共浴室、宿舍（设公用盥洗卫生间）、剧院化妆间、体育场（馆）运动员休息室等建筑的全日集中热水供应系统及局部热水供应系统的设计小时耗热量按下式计算（计算值还应乘以热损失系数1.101.15）：八 零教 育53好教育，八零造！80教育 微信公众号 zhukao80（4）具有多个不同使用热水部门的单一建筑或具有多种使用功能的综合性建筑，当其热水由同一热水供应系统供应时，由于不同热水使用部门和不同使用功能的部位其用水量高峰不会同时岀现，设计小时耗热量时，可按同一时间内出现用水髙峰的主要用水部门的设计小时耗热量加其余部门平均小时耗热量计算。（5）设计小时热水量设计小时热水量按下式计算：设计小时热水量设计小时耗热量八 零教 育54好教育，八零造！80教育 微信公众号 zhukao80真题练习真题练习20172017-D D-2525八 零教 育55好教育，八零造！80教育 微信公众号 zhukao802018-C-25、某宾馆建筑设置集中生活热水系统，已知宾馆客房400床位，最高日热水用水定额120L/(床位d)，使用时间24h，小时变化系数Kh为3.33，热水温度60，冷水温度10，热水密度1.0kg/L，问：该宾馆客房部分生活热水的最高日平均小时耗热量（kW）最接近下列何项？（A）116（B）232（C）349（D）387真题练习真题练习参考答案：参考答案：A 80 主要解答过程：主要解答过程：给排水规(GB50015-2003)第 5.3.1 条公式 5.3.1-1：最高日平均小时耗热量：1400 1204.18760101116.324 3600rrrmq C ttQKWT，故选项 A 正确。考点：考点：区分集中热水供应系统最高日平均小时耗热量和设计小时耗热量计算。给排水规(GB50015-2003)第 2.1.3 条：hK 设计小时耗热量日平均小时耗热量 八 零教 育56好教育，八零造！80教育 微信公众号 zhukao802019-D-25、某宾馆项目设置集中生活热水系统，为主要用水部门（客房）、及其他用水部门（如健身、酒吧、餐厅、美容、员工等）提供生活热水供应，经计算主要用水部门设计小时耗热量为387kW，平均小时耗热量为116kW。在同一时间内，其他用水部门设计小时耗热量为168kW，平均小时耗热量为84kW。问：该宾馆生活热水系统的设计小时耗热量（kW），最接近下列何项？（A）200（B）284（C）471（D）555真题练习真题练习138784471kwnhhpQQQ八 零教 育57好教育，八零造！80教育 微信公众号 zhukao80（6）全日集中热水系统，锅炉、水加热设备的设计小时供热量：有贮热：容积式水加热器、半容积式水加热器与加热水箱等水加热设备设置贮存调节容积之目的，就是为了保证系统达到设计小时流量与设计秒流量用水时均能平稳的供给所需温度的热水。即系统的设计小时流量与设计秒流量是由热媒在这段时间内加热的热水量与贮热容器已贮存的热水量两者联合供给的。无贮热：半即热式、快速式等应根据日热水用量小时变化曲线、加热方式及锅炉、水加热设备的工作制度经积分曲线计算确定。八 零教 育58好教育，八零造！80教育 微信公众号 zhukao80容积式加热器：是内部设有热媒导管的热水贮存器，具有加热冷水和贮存热水两种功能。组成：贮水罐：钢板、密闭压力容器。盘管：铜、钢热媒：蒸汽、高温水适用：用水温度要求均匀、需要贮存调节用水量场所。八 零教 育59好教育，八零造！80教育 微信公众号 zhukao80导流型容积式水加热器：导流型传统型八 零教 育60好教育，八零造！80教育 微信公众号 zhukao801）导流型容积式水加热器或贮热容积与其相当的水加热器、燃油（气）热水机组：rr1rrhmq C ttQT八 零教 育61好教育，八零造！80教育 微信公众号 zhukao802）半容积式水加热器或贮热容积与其相当的水加热器、燃油（气）热水机组：半容积式水加热器实质上是一个经改进的快速式水加热器插入一个贮热容器内组成的设备。它与容积式水加热器构造上最大的区别就是：容积式加热与贮热是连在一起前者的，半容积式加热与贮热两部份是完全分开的。半容积式水加热器的设计小时供热量=设计小时耗热量ghQQ八 零教 育62好教育，八零造！80教育 微信公众号 zhukao803）半即热式、快速式水加热器及其他无贮热容积的水加热设备：设计小时供热量应按设计秒流量所需耗热量计算。快速式水加热器所需供给的热量最大，容积式加热器所需供热量最小。热水器加热功率总结：热水器加热功率总结：1、容积式水加热器的设计小时供热量设计小时耗热量；2、半容积式水加热器的设计小时供热量=设计小时耗热量计算；3、半即热式、快速式水加热器的设计小时供热量=设计秒流量所需耗热量计算。八 零教 育63好教育，八零造！80教育 微信公众号 zhukao802014-A-40、关于建筑集中热水供应的表述，以下何项正确？（A）容积式水加热器的设计小时供热量等于设计小时耗热量（B）半即热式水加热器的设计小时供热量等于设计小时耗热量（C）快速式水加热器的设计小时供热量等于设计小时耗热量（D）设有集中热水供应时，宿舍类、宿舍类与宿舍类、宿舍类热水的设计小时耗热量计算公式不同参考答案：D80解析：2019版教材P809810、给排水规(GB 50015-2003)第5.3.1条、5.3.3条。真题练习真题练习八 零教 育64好教育，八零造！80教育 微信公众号 zhukao80热泵制取热水技术，是一项通过耗费较少的电能，获取较多的蕴藏于大气或水中的免费的低品位能源得以利用的技术。热泵热水机的定义：一种采用电动机驱动，采用蒸气压缩制冷循环，将低品味热源（空气或水）的热量转移到被加热的水中用以制取热水的设备。商业或工业类似用途的热水机 GB/T21362-2008三三.热泵热水热泵热水机机八 零教 育65好教育，八零造！80教育 微信公众号 zhukao801、分类按照采用的低品位热源分：商业或工业类似用途的热水机 GB/T21362-2008水源源热泵空气源热泵以空气为热源的热泵热水系统以水源为直接热源或作为传热介质传递热量的热泵热水系统三三.热泵热水热泵热水机机八 零教 育66好教育，八零造！80教育 微信公众号 zhukao80依据系统组成：辅助电加热式热水机一次加热式热水机使用侧进水流经热泵一次就达到设定温度的热水机带辅助电加热与热泵一起使用的热水机循环加热式热水机使用侧进水流经热泵多次达到设定温度的热水机八 零教 育67好教育，八零造！80教育 微信公众号 zhukao80（1）热泵热水机的试验工况八 零教 育68好教育，八零造！80教育 微信公众号 zhukao80八 零教 育69好教育，八零造！80教育 微信公众号 zhukao80（2）名义工况下的性能系数COP与公共建筑设计要求影响热泵热水机性能系数主要有四个因素：产品性能、环境温度（或水源温度、初始水温和目标水温。目标水温为55时，初始水温越低，性能能系数就越高；空气源热泵热水机冬季环境温度越高，性能系数就越高；夏季环境温度越高，对设备寿命会有影响；目标水温越高，其性能系数会降低。八 零教 育70好教育，八零造！80教育 微信公众号 zhukao80八 零教 育71好教育，八零造！80教育 微信公众号 zhukao80八 零教 育72好教育，八零造！80教育 微信公众号 zhukao80热泵热水机（器）能效限定值及能效等级热泵热水机（器）能效限定值及能效等级GB29541-2013八 零教 育73好教育，八零造！80教育 微信公众号 zhukao803.热泵热水机供应热水设计（1）水源热泵热水机1）设计小时供热量八 零教 育74好教育，八零造！80教育 微信公众号 zhukao803.热泵热水机供应热水设计（1）水源热泵热水机2）贮热水箱（罐）容积水源热泵热水供应系统宜釆用快速水加热器配贮热水箱（罐）间接换热制备热水。全日集中热水供应系统贮热水箱（罐）的有效容积，应按下式计算：八 零教 育75好教育，八零造！80教育 微信公众号 zhukao80 定时热水供应系统贮热水箱（罐）的有效容积，宜为定时供应最大时段的全部热水量。八 零教 育76好教育，八零造！80教育 微信公众号 zhukao80（2）空气源热泵热水机设计小时供热量可按式（6.1-10）计取（同水源热泵）：最冷月平均气温不小于10的地区可不设辅助热源；最冷月平均气温小于10且不小于0时，宜设置辅助热源，或采取延长空气源热泵的工作时间等满足使用要求的措施。t1冷水温度，选取方法：当设置辅助热源时，宜按当地农历春分、秋分所在月的平均气温和冷水供应温度计算；当不设辅助热源时，应按当地最冷月平均气温和冷水供应温度计算八 零教 育77好教育，八零造！80教育 微信公众号 zhukao802019-B-70、关于空气源热泵热水机组的说法，下列哪几项是错误的？（A）名义工况规定的出水温度为55（B）试验工况分为4种（C）现行空气源热泵热水机的能效等级分为3级（D）出水目标温度55时，初始水温越低，性能系数就越高参考答案：BC真题练习真题练习八 零教 育78好教育，八零造！80教育 微信公众号 zhukao804.太阳能热水器日照时数大于1400 h年、年太阳辐射量大于4200MJ，及年端气温不低于-45的地区，宜优先采用太阳能作为热水供应热源。由集热器、贮水箱、辅由集热器、贮水箱、辅助加热装置及相关附件助加热装置及相关附件组成。组成。八 零教 育79好教育，八零造！80教育 微信公众号 zhukao801）太阳能集热器的基本类型目前国內市场普及的是全玻璃太阳能集热真空管。结构分为外管、内管、选择性吸收涂层、吸气剂、不锈钢卡子、真空夹层等部分。此外，还有平板集热器，平板集热器具有寿命长、稳定性高、可回收的优点，较真空管集热器成本稍高。八 零教 育80好教育，八零造！80教育 微信公众号 zhukao802）太阳能热水器的制热能力太阳能热水器的制热能力与使用地域、季节变化和当地太阳能资源密切相关。一般根据年平均气温、年日照时数和单位面积年均太阳总辐射总量，可以得出太阳能热水器的供热水能力。应用太阳能集热器宜设置辅助热源，组成复合式热源系统，保证全年使用。八 零教 育81好教育，八零造！80教育 微信公众号 zhukao803）太阳能热水系统设计太阳能热水系统设计应按照标准和民用建筑太阳能热水系统应用技术标准GB50364设计。太阳能集热系统宜按分栋建筑设置，当需合建时，宜控制集热器陈列总出口至集热水箱的距离不大于300m。太阳能热水系统的类型应根据建筑物的类型及使用要求确定。在既有建筑增设太阳能热水系统，必须经建筑结构安全复核，并应满足其他安全性要求。建筑物上安装太阳能热水系统，不得降低相邻建筑冬季的日照标准。同时，建筑物上安装太阳能热水系统，应与建筑立面、建筑造型相适应。太阳能热水系统应安全可靠，并应根据不同地区采取防冻、防结露、防过热、防雷、抗雹、抗风和抗震的措施。太阳能集热器的安装倾角宜与当地纬度一致。八 零教 育82好教育，八零造！80教育 微信公众号 zhukao80建筑给水排水设计标准 附条文说明 GB50015-201966 太阳能、热泵热水供应系统八 零教 育83好教育，八零造！80教育 微信公众号 zhukao80民用建筑太阳能热水系统应用技术标准GB 50364-2018八 零教 育84好教育，八零造！80教育 微信公众号 zhukao80太阳能规范汇总：GB50364-2018民用建筑太阳能热水系统应用技术标准GB50495-2019太阳能供热采暖工程技术标准GB/T50604-2010民用建筑太阳能热水系统评价标准GB50787-2012民用建筑太阳能空调工程技术规范JGJ/T267-2012被动式太阳能建筑技术规范八 零教 育85好教育，八零造！80教育 微信公众号 zhukao802018-B-70、太阳能集中热水供应系统应安全可靠，根据不同地区可采取的技术措施。下列哪几项措施是正确的？（A）直接加热供水系统的集热器、贮热水箱及相应管道、阀门配件等应采取防过热措施（B）闭式系统应设置膨胀罐、安全阀门等安全设置（C）系统有冰冻的可能时，应采用添加防冻液或热循环等措施（D）应采取防雷、防雹、抗风和抗震等措施真题练习真题练习八 零教 育86好教育，八零造！80教育 微信公众号 zhukao80参考答案：ABCD80解析：A、B、C选项，参给排水规(GB50015-2003)第5.4.21A条。太阳能集中热水供应系统，应采取可靠的防止集热器和贮热水箱(罐)贮水过热的措施。在闭式系统中，应设膨胀罐、安全阀，有冰冻可能的系统还应采取可靠的集热系统防冻措施。故选项A、B、C正确。D选项，参2019版教材P812。太阳能集中热水供应系统安全性：工程自身具备较高的安全性，在真空管发生意外破坏的情况下，对系统的整体运行不产生影响，应有防雷、防风、防冻的相关保护措施。故选项D正确。真题练习真题练习八 零教 育87好教育，八零造！80教育 微信公众号 zhukao801.排水是依靠重力流动，管道按非满流设计2.水、气两相流3.排水管内流速变化剧烈一.室内污水系统的特点6.2 6.2 室内室内排水排水八 零教 育88好教育，八零造！80教育 微信公众号 zhukao801.卫生器具排水定额-规范表4.4.41个排水当量=0.33L/s2.设计秒流量（1）分散型建筑：住宅、宿舍（居室内设卫生间）、旅馆、宾馆、酒店式公寓、医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、书店、客运中心、航站楼、会展中心、中小学教学楼、食堂或营业餐厅等建筑生活排水管道设计秒流量，应按下式计算：二.排水设计秒流量八 零教 育89好教育，八零造！80教育 微信公众号 zhukao80（2）密集型：宿舍（设公用盥洗卫生间）、工业企业生活间、公共浴室、洗衣房、职工食堂或营业餐厅的厨房、实验室、影剧院、体育场（馆）等建筑的生活排水管道设计秒流量，应按下式计算：当计算值小于一个大便器排水流量时，应按一个大便器的排水流量计算。八 零教 育90好教育，八零造！80教育 微信公众号 zhukao80真题真题练习练习20172017-C C-2525八 零教 育91好教育，八零造！80教育 微信公众号 zhukao80燃气设计规范GB50028-2006大纲要求章节八 零教 育92好教育，八零造！80教育 微信公众号 zhukao801.燃气及燃气管道我国城镇燃气管道根据设计压力一般分为7级，见表6.3-1。一.燃气输配6.3 6.3 燃气燃气供应供应八 零教 育93好教育，八零造！80教育 微信公众号 zhukao802.调压站与调压装置当燃气供应压力是中压或次高压，而使用压力为低压或低于供气压力时，应设置调压站、调压箱（或柜）或专用调压装置。调压装置中起主要作用的是调压器八 零教 育94好教育，八零造！80教育 微信公众号 zhukao80调压器的计算流量应按调压器所承担的管网小时最大输送量的1.2倍确定。燃气调压器的选择主要依据是通过能力，它取决于调压器阀孔直径、前后压差和燃气种类。调压箱的安装位置应根据周边环境条件综合确定。设置在建筑物外墙上的单独调压箱（悬挂式），对居民和商业用户燃气进口压力不应大于0.4MPa，对工业用户（包括锅炉房）不应大于0.8MPa。设置在地上单独调压柜（落地式），对居民、商业用户和工业用户（包括锅炉房）燃气进口压力不宜大于1.6MPa。进口压力大于或等于0.01MPa的调压站或调压箱的燃气进口管道和进口压力大于0.4MPa的调压站或调压箱的燃气出口管道，均应设置切断阀门。八 零教 育95好教育，八零造！80教育 微信公众号 zhukao801.燃气附加压力燃气与空气密度不同时，随建筑物高度的增大，附加压头也增大（相当于降低了管道阻力）。计算低压燃气管道阻力损失时，对地形高差大或高层建筑立管因高程差而引起的燃气附加压力，按下式计算：燃气附加压力等于燃气浮力与自身重力的差。即：燃气的附加压力就是由重力和空气的浮力同作用的合力。二.室内燃气应用八 零教 育96好教育，八零造！80教育 微信公众号 zhukao802.燃气管道（1）室内燃气压力1）用户室内燃气管道的最高压力不应大于表6.32的规定二.室内燃气应用八 零教 育97好教育，八零造！80教育 微信公众号 zhukao802）燃气供应压力燃气供应压力应根据用气设备燃烧器的额定压力及允许的压力波动范围确定。八 零教 育98好教育，八零造！80教育 微信公众号 zhukao80（2）室内燃气管道 室内低压燃气管道可采用热镀锌钢管 中压燃气管道应采用加厚无缝钢管 低压燃气管道可采用螺纹连接（地下室、半地下室除外），中压燃气管道应采用焊接或法兰连接。燃气管道与附件严禁使用铸铁件。（3）引入管的设置（4）室内管道的设置3.用气设备详见城镇燃气设计规范 GB 50028-2006八 零教 育99好教育，八零造！80教育 微信公众号 zhukao801.居民生活用燃气计算流量1）居民生活用燃气计算流量按下式计算：2）商业用和工业企业生产用燃气计算流量应按所有用气设备的额定流量并根据设备的实际使用情况确定。三.室内燃气管道计算流量八 零教 育100好教育，八零造！80教育 微信公众号 zhukao80八 零教 育101好教育，八零造！80教育 微信公众号 zhukao802
