民用建筑太阳能热水系统应用技术标准GB 50364-2018.pdf

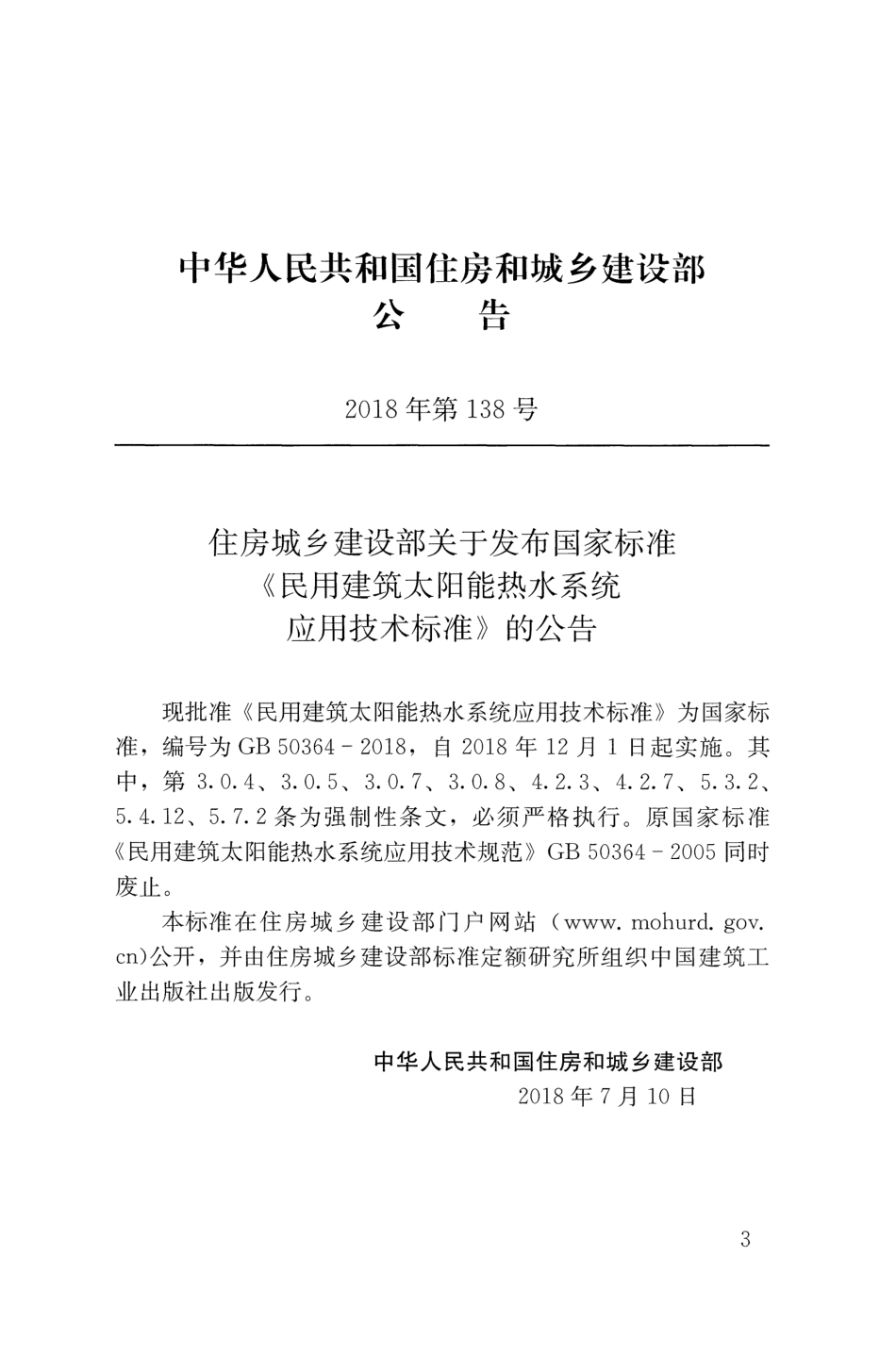

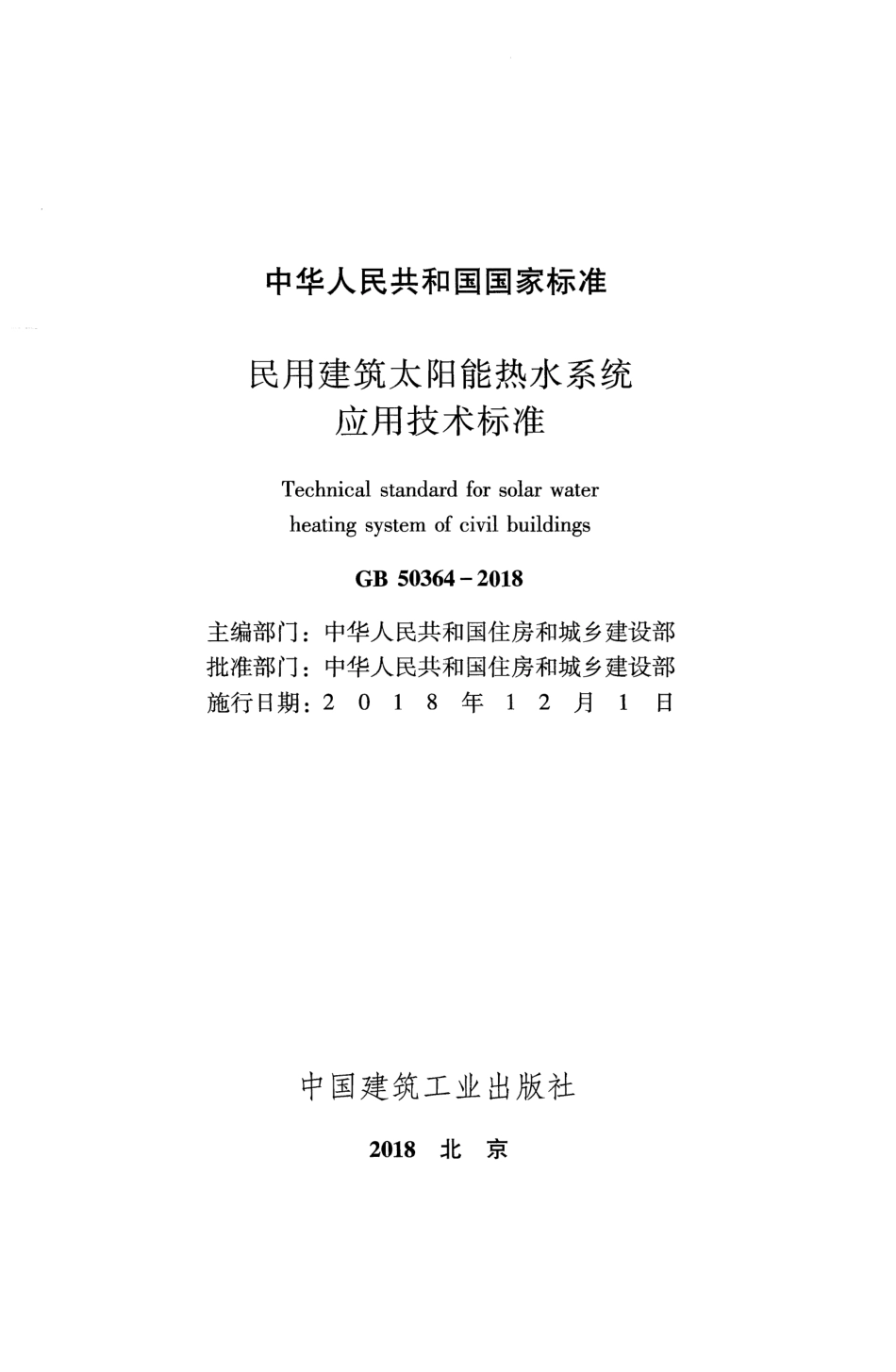

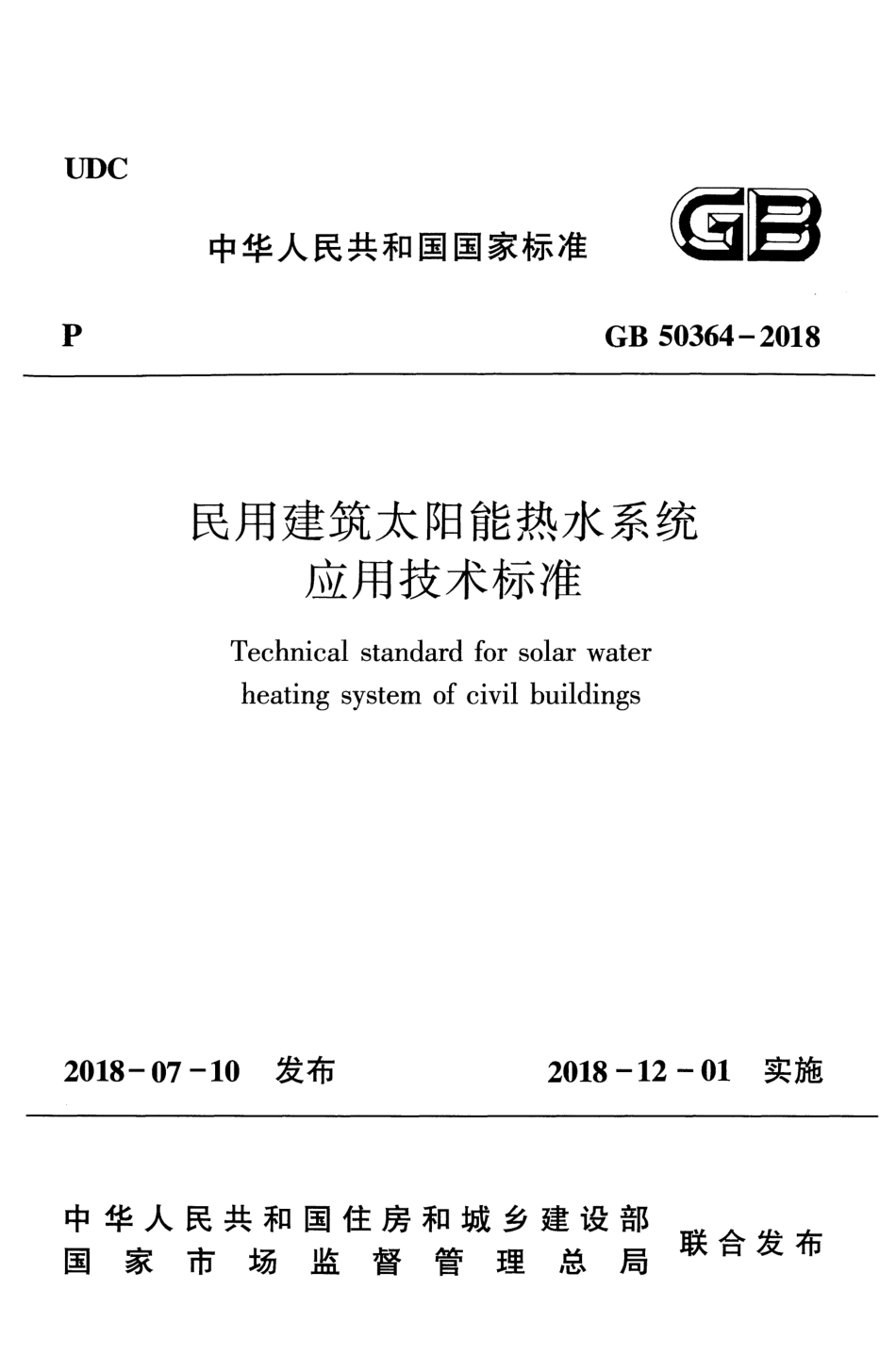

UDC P 中华人民共和国国家标准Ge GB 50364-2018 民用建筑太阳能热水系统应用技术标准T echnical standard for solar water heating system of civil buildings 2018-07-10 发布2018-12-01 实施中华人民共和国住房和城乡建设部联合发布国家市场监督管理总局中华人民共和国国家标准民用建筑太阳能热水系统应用技术标准r UQU 耐吨-E 吨EGVLZEi h叫人UEDQO 布A1咱矶-wic df Io a JMm mh出过创tvd EEAQO mg-un r-d划mML GB 50364-2018 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 8 年1 2 月1 日中国建筑工业出版社2018北京中华人民共和国住房和城乡建设部公主七日2018年第138号住房城乡建设部关于发布国家标准民用建筑太阳能热水系统应用技术标准的公告现批准民用建筑太阳能热水系统应用技术标准为国家标准，编号为GB50364-2018，自2018年12月1日起实施。其中，第3.O.4、3.O.5,3.O.7、3.0.8、4.2.3、4.2.7、5.3.2，5.4.12、5.7.2条为强制性条文，必须严格执行。原国家标准民用建筑太阳能热水系统应用技术规范)GB 50364-2005同时废止。本标准在住房城乡建设部门户网站()公开，并由住房城乡建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2018年7月10日3 前言根据住房和城乡建设部关于印发(2011年工程建设标准规范制订、修订计划的通知)(建标(201117号)的要求，标准编制组经广泛调查研究、认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本标准。本标准的主要技术内容是:1总则;2术语;3基本规定;4建筑设计;5太阳能热水系统设计;6太阳能热水系统安装;7太阳能热水系统调试与验收;8太阳能热水系统的运行与维护;9节能环保效益评估。本标准修订的主要技术内容是:1调整和补充f太阳能热水系统设计、安装和工程验收及建筑设计的章节及技术内容;2增加了太阳能热水系统使用与维护、节能环保效益分析章节;3增加了部分主要城市太阳能资源数据、太阳能集热器年平均集热效率计算方法、部分代表城市不同倾角和方位角的太阳能集热器总面积补偿比及太阳能集热器的结构计算方法等资料。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑标准设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑标准设计研究院有限公司(地址:北京市海淀区首体南路9号主语国际2号楼;邮政编码:100048)。4 本标准主编单位:中国建筑标准设计研究院有限公司本标准参编单位:日出东方太阳能股份有限公司北京太阳能研究所集团有限公司北京创意博能源科技有限公司天普新能源科技有限公司北京清华阳光能源开发有限责任公司国家太阳能热水器质量监督检验中心(北京)中国建筑设计院有限公司浙江大学建筑设计研究院有限公司住房和城乡建设部科技与产业化发展中心珠海兴业新能源科技有限公司山东力诺瑞特新能源有限公司青岛经济技术开发区海尔热水器有限公司山东汉霖太阳能有限公司国际铜业协会本标准主要起草人员:张树君何梓年郑瑞澄焦青太邹怀松律翠萍杨金良刘铭王耀堂王靖华徐玲献王岩松郝斌罗多万王昆郭延隆杨宪杰黄俊鹏本标准主要审查人员:叶青张晓黎赵士怀刘振印李穆然鹿勤朱宁蒋富林张昕宇孙成群5 目次1io由民厅ti厅inununu-9uq-ndqdnbnb厅ttioOQdqununu-1i1i1i1i1i?u99白L99白?uqL】9。，9unJndnJ收验与计装旨试设择统充安出统先调统选系统系统HHHHU热系冲统系与热统系制系加制与系定计K定类求集系源控K定HH箱u源控验水十规设和规分要能水能与勒规 器水.能与试热见UU般筑能般统才阳热助气旨般座架热热路助气压旨则语料筑一建阳一系技太供辅电附一基支集贮管辅电水阳总术基建JJ太JJJAJJJ太JJJAJjjij太ATA马AREUEd口dRd-kdmbnbnbbnonbnbpOPOPO1iqiqJA哇EUbt6 7.1 一般规定.31 7.2 分项工程验收317.3 系统调试.33 7.4 竣工验收.34 8 太阳能热水系统的运行与维护.,.10.a 10 a .36 8.1 般规定.IO.36 8.2 集热系统的运行与维护.36 8.3 储热系统的运行与维护.37 8.4 管路系统的运行与维护37 8.5 控制系统的运行与维护.38 8.6 辅助加热系统的运行与维护.39 9 节能环保效益评估.41 9.1 一般规定.4 9.2 系统节能环保效益评估.41 9.3 系统实际运行的效益评估.42 9.4 系统效益的定期检测、长期监测和性能分级评估.42 附录A部分主要城市太阳能资源数据表.43 附录B太阳能集热器年平均集热效率的计算方法.46 附录C部分代表城市不同倾角和方位角的太阳能集热器总面积补偿比.48 附录D太阳能集热器结构计算方法.64 本规范用词说明.68 引用标准名录.69 附:条文说明.71 7 Contents 1 General Provisions.1 2 Terms.2 3 Basic Requirements.5 4 Design of Architecture.7 4.1 General Requirements.7 4.2 Architectural Design7 5 Desig口ofSolar Water Heating System.10 5.1 General Requirements10 5.2 System Classification and Selection 10 5.3 Technical Requirements11 5.4 Solar Collector System 12 5.5 Hot Water Supply System 22 5.6 Auxiliary Energy Heating System 23 5.7 Electric and Control System23 6 Installation of Solar Water Heating System.26 6.1 General Requirem巳nts266.2 Base27 6.3 Bracket.27 6.4 Solar Collector 27 6.5 Water Storage Tank 28 6.6 Piping System.29 6.7 Auxiliary Energy Heating Equipment29 6.8 Electric and Control System.30 8 6.9日ydrostaticT巳stand Rinse30 7 Commissioning and Accepta口ceof Solar Water Heating System 31 7.1 General Requirements31 7.2 Sub-project Acceptance.31 7.3 System Commissioning33 7.4 Completion Acceptance34 8 Operation and Maintenance of Solar Water Heating System.36 8.1 General Requirements36 8.2 Operation and Maintenance of Collector System 36 8.3 Operation and Maintenance of Heat Storage System37 8.4 Operaton and Maintenance of Pipe Circulatio口System378.5 Operatin and Maintenance of Control System 38 8.6 Operation and Maintenance of Auxiliary Heating System39 9 Evaluation on E口ergyEfficiency and Environmental Benefits.41 9.1 General Requirements41 9.2 Evaluation on System Energy Efficiency and Environmental Benefits41 9.3 Evaluation on System Practical Operation Benefits42 9.4 Periodic Testing,Long-term Testing and Performance Grading Assessment of System 42 Appendix A Solar Energy Resource Data for Some Representative Cities 43 Appendix B Calculation Method for Annually Average Thermal Efficiency of Solar Collectors 46 Appendix C Solar Collector Gross Area Compensation 9 Ratio at Different Tilt Angles and Azimuths for Some Representative Cities 48 Appendix D Calc ulation Method for Structure of Solar Collectors.64 Explanation of飞可ordingin This Standard.68 List of Quoted Standards.69 Addition:Explanation of Provisions.71 10 1总则1.0.1 为规范太阳能热水系统的设计、安装、工程验收和日常维护，使民用建筑太阳能热水系统安全可靠、性能稳定、节能高效、与建筑协调统一，保证工程质量，制定本标准。1.O.2 本标准适用于新建、扩建和改建的民用建筑，以及既有建筑增设和改造的太阳能热水系统的设计、安装、验收和运行维护。1.O.3 太阳能热水系统应纳入建筑工程管理，统规划、同步设计、同步施工，与建筑工程同时投人使用。1.O.4 民用建筑应用太阳能热水系统，除应符合本标准外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 民用建筑civil building 供人们居住和进行公共活动的建筑总称。2.0.2 太阳能热水系统solar water heating system 将太阳能转换成热能以加热水的系统装置。包括太阳能集热器、贮热水箱、泵、连接管路、支架、控制系统和必要时配合使用的辅助能源。2.O.3集中集中供热水系统collective-collective hot water supply system 采用集中的太阳能集热器和集中的贮热水箱供给一幢或几幢建筑物所需热水的系统。2.0.4 集中-分散供热水系统collective-individual hot water supply system 采用集中的太阳能集热器和分散的贮热水箱供给一幢建筑物所需热水的系统。2.0.5 分散-分散供热水系统individual-individual hot water supply system 采用分散的太阳能集热器和分散的贮热水箱供给各个用户所需热水的小型系统。2.O.6 太阳能直接系统solar direct system 在太阳能集热器中直接加热水给用户的太阳能热水系统。2.0.7 太阳能间接系统solar indirect system 在太阳能集热器中加热某种传热工质，再使该传热工质通过换热器加热水给用户的太阳能热水系统。2.0.8 自然循环系统natural circulation system 仅利用传热工质内部的密度变化来实现集热器和贮热水箱之2 间或集热器与换热器之间进行循环的太阳能热水系统。2.O.9 强制循环系统forced circulation system,mechanical circulation system 利用泵迫使传热工质通过集热器(或换热器)进行循环的太阳能热水系统。2.0.10 直流式系统series-connected system 传热工质一次流过集热器加热后，进人贮热水箱或用热水处的非循环太阳能热水系统。2.0.11 真空管集热器evacuated tube collector 采用透明管(通常为玻璃管)并在管壁与吸热体之间有真空空间的太阳能集热器。2.0.12 平板型集热器flat plate collector 吸热体表面基本为平板形状的非聚光型太阳能集热器。2.0.13 集热器总面积gross collector area 整个集热器最大的投影面积Cm勺，不包括那些固定和连接传热工质管路组成部分。2.0.14 集热器倾角tilt angle of collector 太阳能集热器与水平面的夹角。2.0.15 贮热水箱heat storage tank 太阳能热水系统中储存热水的装置。2.0.16 缓冲水箱buffer tank 在集中-分散供热水系统中，设置在集中的太阳能集热器和分散的贮热水箱之间的储存装置。2.0.17 系统费效比cost/benefit ratio of the system 太阳能热水系统的增投资与系统在正常使用寿命内的总节能量的比值，表示利用太阳能节省常规能源热量的投资成本(元/kWh)。2.0.18 太阳辐照量solar irradiation 接收到太阳辐射能的面密度CkWh/m2)。2.0.19 太阳能保证率solar fraction 3 系统中由太阳能部分提供的热量占系统总负荷的百分率。2.0.20 太阳能热水系统与建筑一体化integration of building with solar water heating system 将太阳能热水系统纳入建筑设计中，使太阳能热水系统成为建筑的一部分，保持建筑外观和内部功能和谐统一。2.0.21 日照标准sunlight standards 根据建筑物所处的气候区，城市大小和建筑物的使用性质决定的，在规定的日照标准日(冬至日或大寒日)有效日照时间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间。2.0.22 日照时数hours of sunshine 太阳中心从出现在一地的东方地平线到进入西方地平线，其直射光线在元地物、云、雾等任何遮蔽的条件下，照射到地面所经历的小时数。2.0.23 平屋面flat roof 坡度小于3%的屋面。2.0.24 坡屋面slope roof 坡度大于或等于3%的屋面。4 3基本规定3.0.1 太阳能热水系统设计和建筑设计应适应使用者的生活规律，结合日照和管理要求，创造安全、卫生、方便、舒适的生活环境。3.0.2太阳能热水系统应与建筑一体化设计，并应充分考虑使用、施工安装和维护等要求。3.0.3 太阳能热水系统类型的选择，应根据建筑物类型、使用功能、安装条件、使用者要求、地理位置、气候条件、太阳能资源等因素综合确定。3.0.4 在既有建筑上增设或改造太阳能热水系统，必须经建筑结构安全复核，并应满足建筑结构的安全性要求。3.0.5 建筑物上安装太阳能热水系统，不得降低相邻建筑的日照标准。3.0.6 建筑的主体结构或结构构件应能承受太阳能热水系统传递的荷载和作用。3.0.7 太阳能集热器的支撑结构应满足太阳能集热器运行状态的最大荷载和作用。3.0.8 太阳能热水系统的连接件与主体结构的锚固承载力设计值应大于连接件本身的承载力设计值。3.0.9 安装在屋面、阳台、墙面的集热器与建筑主体结构通过预埋件连接，预埋件应在主体结构施工时埋人，位置应准确;当没有条件采用预埋件连接时，应采用其他可靠的连接措施，并通过试验确定承载力。3.0.10 太阳能热水系统应配置辅助能源加热设备，且辅助能源加热设备应结合运行控制方式配置。3.0.11 安装在建筑上的太阳能集热器应规则有序、排列整齐。5 太阳能热水系统配备的输水管和电气管线应安全、隐蔽、集中布置，并应与建筑物其他管线统筹安排、同步设计、同步施工，便于安装维护。3.0.12 太阳能热水系统应安装计量装置。3.0.13 安装太阳能热水系统建筑的主体结向，应符合国家现行建筑施工质量验收标准的规定。3.0.14 太阳能热水系统设计应进行系统节能、环保效益预评估，并宜在系统运行后，进行能耗的定期监测。6 4建筑设计4.1一般规定4.1.1 应用太阳能热水系统的民用建筑规划、设计，应综合考虑场地条件、建筑功能、周围环境等因素;在确定建筑布局、朝向、间距、全体组合和空间环境时，应结合建设地点的地理位置、气候条件，满足太阳能热水系统设计和安装的技术要求。安装太阳能热水系统的建筑单体或建筑全体，主朝向宜为南向。建筑群体和空间组合应与太阳能热水系统紧密结合，并应为接收较多的太阳能创造条件。4.1.2应用太阳能热水系统的民用建筑，太阳能热水系统类型的选择，应根据建筑物的使用功能、热水供应方式、集热器安装位置和系统运行等因素，经综合比较确定。4.1.3 太阳能热水系统安装在建筑屋面、阳台、墙面或其他部位，不得影响该部位的建筑功能，并应与建筑一体化，保持建筑统一和谐的外观。4.1.4 建筑设计应为太阳能热水系统的安装、使用、维护等提供必要的条件。4.1.5 太阳能热水系统的管线不得穿越其他用户的室内空间。4.1.6 建筑物周围的环境景观与绿化种植，应避免对投射到太阳能集热器上的阳光造成遮挡。4.2建筑设计4.2.1 应合理确定太阳能热水系统各组成部件在建筑中的位置，并应满足所在部位的防水、排水和系统检修的要求。4.2.2 建筑的体形和空间组合应避免安装太阳能集热器部位受建筑自身及周围设施和绿化树木的遮挡，并应满足太阳能集热器7 有不少于他日照时数的要求。4.2.3 安装太阳能集热器的建筑部位，应设置防止集热器损坏后部件坠落伤人的安全设施。4.2.4 当直接以太阳能集热器构成建筑围护结构时，集热器应与建筑牢固连接，与周围环境协调，并应满足所在部位的结构安全和建筑防护功能要求。4.2.5 设置太阳能集热器的平屋面应符合下列规定:1 太阳能集热器支架应与屋面固定牢固，当使用地脚螺栓连接时，应在地脚螺栓周围做防水和密封处理;2 当在屋面防水层上放置集热器时，屋面防水层应上翻至基座上部，并应在基座下部增设附加防水层;3 集热器周围屋面、检修通道、屋面出人口和集热器之间的人行通道上部应铺设保护层;4 当集热器设置在屋面构架或屋面飘板上时，构架和飘板下的净空高度应满足系统检修和使用功能要求。4.2.6 设置太阳能集热器的坡屋面应符合下列规定:1 屋面的坡度宜结合集热器接收阳光的最佳倾角确定，即当地纬度士100;2 集热器宜采用顺坡镶嵌或顺坡架空设置;3 集热器支架应与埋设在屋面板上预埋件固定牢固，并应采取防水措施;4 集热器与屋面结合处雨水排放应通畅;5)1顶坡镶嵌的集热器与周围屋面连接部位应做好防水构造处理;6 集热器)1顶坡镶嵌在屋面上，不得降低屋面整体的保温、隔热、防水等性能;7)1顶坡架空在坡屋面上的集热器与屋面间空隙不宜大于100mmo4.2.7 在阳台设置太阳能集热器应符合下列规定:1 设置在阳台栏板上的集热器支架应与阳台栏板上的预埋8 件牢固连接;2 当集热器构成阳台栏板时，应满足阳台栏板的刚度、强度及防护功能要求。4.2.8 设置太阳能集热器的墙面应符合下列规定:1 低纬度地区设置在墙面的集热器宜有适当倾角;2设置集热器的墙面除应承受集热器荷载外，还应采取必要的技术措施避免安装部位可能造成的墙面变形、裂缝等;3 集热器支架应与墙面上的预埋件应连接牢固，必要时在预埋件处增设混凝土构造柱;4 当集热器与贮热水箱相连的管线穿墙面时，应在墙面预埋防水套管，并应对其与墙面相接处进行防水密封处理，防水套管应在墙面施工时埋设完毕，穿墙管线不宜设在结构柱处;5 集热器镶嵌在墙面时，墙面装饰材料的色彩、分格宜与集热器协调一致。4.2.9 贮热水箱的设置应符合下列规定:1 贮热水箱宜靠近用水部位;2 贮热水箱宜设置在室内;3 贮热水箱设置在阳台时，不应影响建筑外观;4 设置贮热水箱的位置应采取相应的排水、防水措施;5 贮热水箱上方及周围应留有安装、检修空间，净空不宜小于700mm。4.2.10 集热器与贮热水箱相连的管线穿屋面、墙面、阳台或其他建筑部位时，应在相应部位预埋防水套管，并应对接触处进行防水密封处理。防水套管应在屋面防水层施工前埋设完毕。9 5 太阳能热水系统设计5.1一般规定5.1.1 太阳能热水系统设计应纳入建筑给水排水设计，除应符合本标准以外，还应符合现行国家标准建筑给水排水设计规范GB 50015的相关规定。5.1.2 太阳能热水系统设计应遵循节水节能、安全简便、耐久可靠、经济实用、便于计量的原则。5.1.3 太阳能热水系统设计应合理选择其类型、色泽和安装位置，并应与建筑物整体及周围环境相协调。5.2 系统分类与选择5.2.1 太阳能热水系统可由太阳能集热系统、供热水系统、辅助能源系统、电气与控制系统等构成。其中，太阳能集热系统可包括太阳能集热器、储热装置、水泵、支架和连接管路等。5.2.2 按系统的集热与供热水方式，太阳能热水系统可分为下列主类:1 集中集中供热水系统;2 集中一分散供热水系统;3 分散分散供热水系统。5.2.3 按集热系统的运行方式，太阳能热水系统可分为下列三类:1 自然循环系统;2 强制循环系统;3 直流式系统。5.2.4 按生活热水与集热系统内传热工质的关系，太阳能热水系统可分为下列两类:1 直接系统;10 2 间接系统。5.2.5 按辅助能惊的加热方式，太阳能热水系统可分为下列两类:1 集中辅助加热系统;2 分散辅助加热系统。5.2.6 民用建筑中太阳能热水系统的类型庆结合工程实际情况进行选择，类型选择应符合下列规定:1 有集中热水要求的民用建筑宜采用集中集中太阳能热水系统。2 普通住宅建筑宜每单元采用集中-分散供热太阳能热水系统或分散一分散太阳能热水系统。3 集热系统宜按分栋建筑或每单元建筑设置;当需合建系统时，太阳能集热器阵列总出口至贮热水箱的距离不宜大于300m。4 太阳能热水系统应根据集热器类型及其承压能力、集热器布置方式、运行管理条件等因素，采用闭式集热系统或开式集热系统。5.3技术要求5.3.1 太阳能热水系统及其主要部件的技术指标，应符合相关太阳能产品国家现行标准的规定。5.3.2 太阳能热水系统应采取防冻、防结露、防过热、防电击、防雷、抗雹、抗风、抗震等技术措施。5.3.3 太阳能热水系统应有良好的耐久性能，系统中集热器、贮热水箱、支架等主要部件的正常使用寿命不应少于10年。5.3.4 太阳能热水系统的供水水温、水压和水质应符合现行国家标准建筑给水排水设计规范GB 50015的有关规定。5.3.5 太阳能热水系统中的辅助能源加热设备种类应根据建筑物使用特点、热水用量、能源供应、维护管理及卫生防菌等因素选择，并应符合现行国家标准建筑给水排水设计规范GB 50015的有关规定。11 5.4 太阳能集热系统5.4.1 太阳能集热系统设计应符合下列规定:1 建筑物上安装太阳能集热器，每天有效日照时间不得小于4h.且不得降低相邻建筑的日照标准;2 安装在建筑物屋面、阳台、墙面和其他部位的太阳能集热器、支架和连接管路，均应与建筑功能和造型一体化设计;3 太阳能集热器不应跨越建筑变形缝设置;4 太阳能集热器的尺寸规格宜与建筑模数相协调。5.4.2 太阳能集热器总面积确定应符合下列规定:1 直接系统的集热器总面积可按下列公式计算:二-wf-114 C一平w一TLIJ Q一一一UA(5.4.2一1)Qw=qr1nbj 式中:Ac一一直接系统的集热器总面积Cm2);Qw 日均用热水量(L);Cw 水的定压比热容kJ/Ckg.OC)J;w 水的密度Ckg/L);tend一一贮热水箱内热水的终止设计温度CC);to一-贮热水箱内冷水的初始设计温度，通常取当地年平均冷水温度CC);1T一一-当地集热器采光面上的年平均日太阳辐照量(kJ/时)，可按本标准附录A确定;f 太阳能保证率C%)，太阳能热水系统在不同太阳能资源区的太阳能保证率f可按表5.4.2-3的推荐范围选取;Yjcd一一基于总面积的集热器年平均集热效率C%)，应根据集热器产品基于集热器总面积的瞬时效率方程(瞬时效率曲线)的实际测试结果，按本标准附录B规定的方法进行计算;(5.4.2-2)12 序号2 3 4 5 YL 太阳能集热系统中贮热水箱和管路的热损失率，根据经验取值宜为O.200.30;q,平均日热水用水定额L/C人.d),L/C床.d)J,应符合现行国家标准建筑给水排水设计规范GB 50015的相关规定，并应按表5.4.2-1确定;在计算太阳能集热器总面积时，应选用表5.4.2-1中的平均日热水用水定额;m二计算用水的人数或床数;b1一一同日使用率，平均值应按实际使用工况确定，当无条件时，可按表5.4.2-2取值。表5.4.2-1热水用水定额用水定额(LJ使用建筑物类型单位时间最高日平均日(h)有自备热水供应E 4080 2060 21 和沐浴设备住宅每人每日E 有集中热水供应和沐浴设备60lOO 2570 24 别墅每人每日701l0 3080 24 酒店式公寓每人每日80100 6580 24 I类、H类每人每日70 100 4055 24或宿舍定时皿类、N类每人每日4080 3545 供应设公用盟洗室每人每日2540 2030 设公用塑洗室、每人每日4060 3545 招待所淋浴室24或培训中心设公用盟洗室、定时普通旅馆每人每日5080 4555 淋浴室、洗衣室供应设单独卫生间、每人每日60100 5070 公用洗衣室13 续表5.4.2-1 用水定额(L)使用序号建筑物类型单位时间最高日平均日(h)宾馆旅客每床位每日120 160 1l0 140 6 24 客房员工每人每日4050 3540 设公用盟!洗室每床位每日60 100 4070 设公用血洗室、每床位每日70130 6590 24 淋浴室医院设单独卫生间每床位每日1l0200 1l0 140 7 住院部务人员每人每班70130 6590 8 门诊部、诊疗所每病人每次713 35 疗养院、休养所每床位每日100160 901l 0 24 住房部养老院、全托5070 4555 8 每床位每日24 托老所日托2540 1520 幼儿园、有住宿每儿童每日2550 2040 24 日托儿所无住宿每儿童每日2030 1520 10 淋浴每顾客每次4060 3540 10 公共浴室淋浴、浴盆每顾客每次6080 5570 12 桑拿浴(淋浴、按摩池)每顾客每次70 100 6070 11 理发室、美容院每顾客每次2045 2035 12 12 洗衣房每公斤干衣1530 1530 8 中餐酒楼每顾客每次1520 812 1O12 餐饮业快餐店、职工及学生食堂每顾客每次1012 710 1216 酒吧、咖啡厅、每顾客每次38 35 818 茶座、卡拉OK厅坐班制办公每人每班510 48 810 H 办公楼公寓式办公每人每日60100 2570 1O24 酒店式办公每人每日120 160 55 140 24 14 续表5.4.2-1用水定额(L)使用序号建筑物类型单位时间最高日平均日(h)15 健身中心每人每次1525 1O20 12 16 体育场(馆)1运动员淋浴每人每次1726 1520 4 17 会议厅每座位每次23 2 4 注:1 本表以600C热水水温为计算温度;2 学生宿舍使用IC卡计费用热水时，可按每人每日用热水定额25L30L;3 表中平均日用水定额仅用于计算太阳能热水系统的集热器总面积。平均日用水定额应根据实际统计数据选用;当缺乏实测数据时，可采用本表中的低限值。表5.4.2-2不同类型建筑物的b1推荐取值范围建筑物类型b1 住宅O.50.9 宾馆、旅馆O.30.7 宿舍O.71.0 医院、疗养院O.81.0 幼儿园、托儿所、养老院O.81.0 表5.4.2-3不同资源区的太阳能保证率f推荐取值范围太阳能资源区划水平面上年太阳辐照量(MJ/(m2.a)I资源极富区二三6700E资源丰富区54006700 E资源较富区42005400 N资源一般区主二42002 间接系统的集热器总面积可按下式计算:1.U.A ATN=A (1+一一一:L)山L飞UhxAhxl 太阳能保证率f60%80%50%60%40%50%30%40%(5.4.2-3)15 式中:AIN一一一间接系统集热器总面积(m2);Ac一一直接系统集热器总面积(m2);U 集热器总热损系数W/(m2 OC汀，对平板型集热器，U宜取(4 6)W/(m2 OC)，对真空管集热器，U宜取(1 2)W/(m2 OC)，具体数值应根据集热器产品实际测试结果而定;Uhx一换热器传热系数W/(m2 oC汀，查产品样本得出;Ahx 换热器换热面积(m勺，查产品样本得出。5.4.3 当按本标准第5.4.2条计算得到的系统集热器总面积大于建筑围护结构表面时，可按围护结构表面最大容许的安装面积确定集热器总面积。5.4.4有下列情况之一时，集热器总面积可采用增加集热器面积的方式进行补偿，其面积补偿比应按本标准附录C选取，但补偿面积不得超过本标准第5.4.2条计算结果的一倍z1 集热器在坡屋面上受条件限制，倾角与本标准第5.4.7条规定偏差较大时;2 集热器朝向受条件限制，方位角与本标准第5.4.8条规定偏差较大时。5.4.5太阳能集热系统储热装置有效容积的计算应符合下列规定:1 集中集热、集中供热太阳能热水系统的贮热水箱宜与供热水箱分开设置，串联连接，贮热水箱的有效容积可按下式计算:Vrx=qrjd Aj 式中:Vrx-一-贮热水箱的有效容积(L);(5.4.5)16 Aj 集热器总面积(m勺，Aj=Ac或Aj=A剧;qrjd一一一单位面积集热器平均日产温升300C热水量的容积L/(m2 d汀，根据集热器产品参数确定，无条件时，可按表5.4.5选用。表5.4.5单位集热器总面积日产热水量推荐取值范围L!(m2 d)J 太阳能资源区划直接系统间接系统I资源极富区7080 SOSS E资源丰富区6070 40SO E资源、较富区SO60 3S40 N资源一般区40SO 303S 注:1 当室外环境最低温度高于S.C时，可以根据实际工程情况采用日产热水量的高限值;2 本表是按照系统全年每天提供温升30.C热水，集热系统年平均效率为35%，系统总热损失率为20%的工况下估算的。2 当贮热水箱与供热水箱分开设置时，供热水箱的有效容积应符合现行国家标准建筑给水排水设计规范)GB 50015的规定。3 集中集热、分散供热太阳能热水系统宜设有缓冲水箱，其有效容积一般不宜小于lO%Vrx。5.4.6 强制循环的太阳能集热系统应设循环泵，其流量和扬程的计算应符合下列规定:1 循环泵的流量可按下式计算:qx=qgz Aj(5.4.6-1)式中:qx 集热系统循环流量(m3/h);qgz 单位面积集热器对应的工质流量m3/(h m2汀，应按集热器产品实测数据确定;无实测数据时，可取O.054时/(h.m2)0.o 72m3/Ch.m2)，相当于O.015L/(s m2)O.020L/(s m2);Aj一-集热器总面积(m2)。2 开式系统循环泵的扬程应按下式计算:Hx=hjx十hj十hz+hf(5.4.6-2)式中:Hx-循环泵扬程(kPa);hjx二一集热系统循环管路的沿程与局部阻力损失(kPa);hj一一循环流量流经集热器的阻力损失(kPa);17 hz-一集热器顶部与贮热水箱最低水位之间的几何高差造成的阻力损失(kPa);hf-一附加压力(kPa)，取20kPa50kPa。3 闭式系统循环泵的扬程应按下式计算:Hx=hjx十hj+he+hf(5.4.6-3)式中:儿循环流经换热器的阻力损失(kPa)。5.4.7 系统全年使用的太阳能集热器倾角应与当地纬度一致。如系统侧重在夏季使用，其倾角宜为当地纬度减100;如系统侧重在冬季使用，其倾角宜为当地纬度加100。主要城市纬度可按本标准附录A采用。5.4.8 太阳能集热器设置在平屋面上，应符合下列规定:1 对朝向为正南、南偏东或南偏西不大于30。的建筑，集热器可朝南设置，或与建筑同向设置;2 对朝向南偏东或南偏四大于300的建筑，集热器宜朝南设置或南偏东、南偏西小于30。设置;3 对受条件限制，集热器不能朝南设置的建筑，集热器可朝南偏东、南偏西或朝东、朝西设置;4 水平安装的集热器可不受朝向的限制;但当真空管集热器水平安装时，真空管应东西向放置;5 在平屋面上宜设置集热器检修通道;6 集热器与前方遮光物或集热器前后排之间的最小距离可按下式计算:D=H X cotas X cos(5.4.8)式中:D集热器与前方遮光物或集热器前后排之间的最小距离(m);18 H一集热器最高点与集热器最低点的垂直距离(m);s 太阳高度角(勺，对季节性使用的系统，宜取当地春秋分正午12时的太阳高度角;对全年性使用的系统，宜取当地冬至日正午12时的太阳高度角;集热器安装方位角C)。5.4.9 太阳能集热器设置在坡屋面上，应符合下列规定:1 集热器可设置在南向、南偏东、南偏西或朝东、朝西建筑坡屋面上;2 坡屋面上集热器应采用顺坡嵌人设置或顺坡架空设置;3 作为屋面板的集热器应安装在建筑承重结构上;4 作为屋面板的集热器所构成的建筑坡屋面在刚度、强度、热工、锚固、防护功能上应按建筑围护结构设计。5.4.10 太阳能集热器设置在阳台上，应符合下列规定:1 对朝南、南偏东、南偏西或朝东、朝西的阳台，集热器可设置在阳台栏板上或构成阳台栏板;2 北纬300以南地区设置在阳台栏板上的集热器及构成阳台栏板的集热器应有适当的倾角;3 构成阳台栏板的集热器，在刚度、强度、高度、锚固和防护功能上应满足建筑设计要求。5.4.11 太阳能集热器设置在墙面上，应符合下列规定:1 在高纬度地区，集热器可设置在建筑的朝南、南偏东、南偏西或朝东、朝西的墙面上，或直接构成建筑墙面;2 在低纬度地区，集热器可设置在建筑南偏东、南偏西或朝东、朝西墙面上，或直接构成建筑墙面;3构成建筑墙面的集热器，其刚度、强度、热工、锚固、防护功能应满足建筑围护结构设计要求。5.4.12 安装在建筑上或直接构成建筑围护结构的太阳能集热器，应有防止热水渗漏的安全保障措施。5.4.13 嵌入建筑屋面、阳台、墙面或建筑其他部位的太阳能集热器，应满足建筑围护结构的承载、保温、隔热、隔声、防水、防护等功能。5.4.14 架空在建筑屋面和附着在阳台或墙面上的太阳能集热器，应具有相应的承载能力、刚度、稳定性和相对于主体结构的位移能力。必要时，太阳能集热器应按本标准附录D进行结构设计。19 5.4.15 太阳能集热器之间可通过并联、串联、串并联、并串联等方式连接成集热器组，系统设计应符合下列规定:1 平板型集热器或横排真空管集热器之间的连接宜采用并联，但单排并联的集热器总面积不宜超过32m2;竖排真空管集热器之间的连接宵采用串联，但单排串联的集热器总面积不宜超过32时。2 对自然循环系统，每个系统的集热器总面积不宜超过50旷;对大型自然循环系统，可分成若干个子系统，每个子系统的集热器总面积不宜超过50时。3 对强制循环系统，每个系统的集热器总面积不宜超过500m2;对大型强制循环系统，可分成若干个子系统，每个子系统的集热器总面积不宜超过500m2。4 当全玻璃真空管东西向放置的集热器在同一斜面上多层布置时，串联的集热器不宜超过3个，每个集
