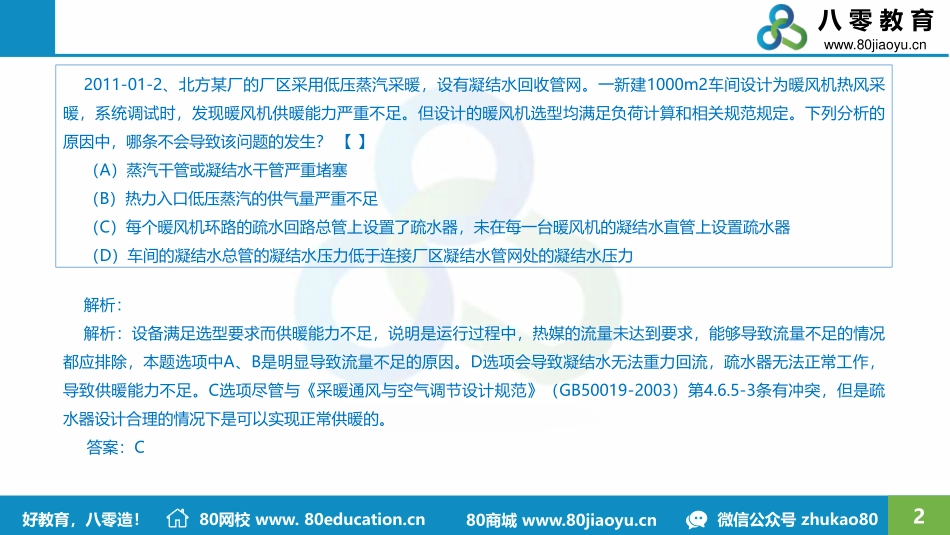

八 零 教 育1好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育供暖答疑2ItsEightyEducation夏老师八 零 教 育2好教育，八零造！80网校 微信公众号 zhukao8080商城 2011-01-2、北方某厂的厂区采用低压蒸汽采暖，设有凝结水回收管网。一新建1000m2车间设计为暖风机热风采暖，系统调试时，发现暖风机供暖能力严重不足。但设计的暖风机选型均满足负荷计算和相关规范规定。下列分析的原因中，哪条不会导致该问题的发生？【】（A）蒸汽干管或凝结水干管严重堵塞（B）热力入口低压蒸汽的供气量严重不足（C）每个暖风机环路的疏水回路总管上设置了疏水器，未在每一台暖风机的凝结水直管上设置疏水器（D）车间的凝结水总管的凝结水压力低于连接厂区凝结水管网处的凝结水压力解析：解析：设备满足选型要求而供暖能力不足，说明是运行过程中，热媒的流量未达到要求，能够导致流量不足的情况都应排除，本题选项中A、B是明显导致流量不足的原因。D选项会导致凝结水无法重力回流，疏水器无法正常工作，导致供暖能力不足。C选项尽管与采暖通风与空气调节设计规范（GB50019-2003）第4.6.5-3条有冲突，但是疏水器设计合理的情况下是可以实现正常供暖的。答案：C八 零 教 育3好教育，八零造！80网校 微信公众号 zhukao8080商城 工规八 零 教 育4好教育，八零造！80网校 微信公众号 zhukao8080商城 41、为了减少北方寒冷地区城市冬季供暖采用燃煤形成的污染，某地（无工业余热可利用）推行“煤改电”，试问下列哪几项供暖方案可作为“煤改电”的产品解决方案？（A）采用空气源热泵（B）采用水（地）源热泵（C）采用在-15环境条件下制热量能满足使用要求的多联机（D）采用溴化锂热泵机组2017年真题-知识下参考答案：ABC80解析：选项A、B、C都可以减少北方寒冷地区城市冬季供暖采用燃煤形成的污染；选项D，无工业余热可利用，采用溴化锂热泵机组不合理。这个地源热泵不合适吧 水源的还行八 零 教 育5好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育6好教育，八零造！80网校 微信公众号 zhukao8080商城 43、有关地埋管地源热泵系统工程的表述，下列哪几项是错误的？（A）某别墅小区占地2万m2共十栋单体建筑，单体建筑面积分别在10001200m2之间，每栋均独立配置地源热泵系统，可不进行热响应试验（B）工程进行热响应试验时，采用测试水吸热实验的方法（C）工程应用建筑面积小于3000m2时，可不设置测试孔（D）地理管地源热泵系统应考虑全年土壤热平衡问题2017年真题-知识下参考答案：AB或者ABC（争议）80解析：地源热泵规(GB50366-2005)第8.3.4条，5000m2以上已经进行岩土热响应实验，而根据3.2.2A应用建筑面积是指同一个工程中，应用地埋管地源热泵系统的各个单位建筑面积的总和，A错误；根据附录C.3.1条文解释，只要求采用向岩土施加一定加热功率的方式，B错误；第3.2.2条，小于3000m2没有要求，其条文解释3000 m2以下设一个测孔，C错误（争议）；第4.3.2 条，D正确。八 零 教 育7好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育8好教育，八零造！80网校 微信公众号 zhukao8080商城 43、下列对蒸汽供暖系统设计的要求和说法，哪几项是错误的？（A）高压蒸汽供暖系统水平蒸汽干管的末端管径宜大于25mm（B）低压蒸汽供暖系统作用半径不宜超过60m（C）疏水阀安装旁通管是供运行中出现故障排放凝结水用（D）淀粉生产车间里，不应采用高压蒸汽散热器供暖系统2016年真题-知识上参考答案：AC80解析：2019版教材P78，高压蒸汽供暖系统水平蒸汽干管的末端管径宜大于等于20mm，A错误；P84，低压蒸汽供暖系统作用半径不宜超过60m，B正确；P97，疏水阀安装旁通管是初始运行时排放凝结水用，C错误；P23表1.3-1，淀粉属于爆炸性粉尘，只有非爆炸性粉尘和辅助建筑才能用蒸汽，D正确。八 零 教 育9好教育，八零造！80网校 微信公众号 zhukao8080商城 03暖规12民规15工规八 零 教 育10好教育，八零造！80网校 微信公众号 zhukao8080商城 8、哈尔滨某住宅小区需要一个供暖热力站，其设计热负荷为6000kW。问下列换热器选型方案中哪项是正确？（A）设置1台换热器，单台换热器设计工况换热量为6600kW（B）设置2台相同的换热器，单台换热器设计工况换热量为3300kW（C）设置3台相同的换热器，单台换热器设计工况换热量为2200kW（D）设置5台相同的换热器，单台换热器设计工况换热量为1320kW2018年真题-知识上参考答案：C80解析：参民规(GB50736-2012)第8.11.3-3条。供暖系统的换热器，一台停止工作时，剩余换热器的设计换热量应保障供热量的要求，严寒地区不应低于设计供热量70%。A选项，供暖用换热器应具备后备能力，不应选用单台换热器。故选项A错误。B选项，设计供热量的70%应为4200kW，选用两台3300kW，不满足要求。故选项B错误。C选项，设计供热量的70%应为4200kW，选用三台机组，一台停止工作，仍有4400kW的供热能力，满意要求。故选项C正确。D选项，参民规(GB50736-2012)第8.11.3-1条。换热器总台数不应多于4台。本选项满足第8.11.3-3条要求，但是台数不满足要求。故选项D错误。八 零 教 育11好教育，八零造！80网校 微信公众号 zhukao8080商城 42、在散热器供暖系统的整个供暖期运行中，下列哪几项是能够实现运行节能的措施？（A）外网进行量调节（B）外网进行质调节（C）供水温度恒定，提高回水温度（D）设置散热器恒温阀2018年真题-知识上参考答案：ABD80解析：A选项，对外网采用量调节的方式，在保证系统不出现失调的情况下，是可以最大可能的降低热耗和水泵的输送能耗。故选项A正确。B选项，外网采用质调节模式，可以根据室外温度进行供回水温度控制，可以减低系统的热耗，但是由于水泵定流量运行，并不能降低系统的输送能耗，但整体是可以实现运行节能。故选项B正确。C选项，供水温度恒定，提高回水温度，实际就是增加系统流量，出现大流量小温差运行，这种运行模式出现了明显输送能耗的浪费，这也是现阶段很多管网由于水泵选型过大造成的大马拉小车的不良后果。故选项C错误。D选项，设置散热器恒温阀，热用户可根据要求系统自动控制室温，避免的用户的过热而产生的能源浪费。故选项D正确。八 零 教 育12好教育，八零造！80网校 微信公众号 zhukao8080商城 47、下列关于采用空气源热泵供暖的说法，哪几项是错误的？（A）北方寒冷地区室外机结霜现象比长江流域地区更严重（B）对于热风型室内机，当室内温度相同时，北方寒冷地区需要的压缩机压缩比比长江流域地区高（C）室内的供暖方式一般分成热水型和热风型（D）热水型与热风型相比较，前者更适合于间歇供暖系统2018年真题-知识上参考答案：AD80解析：A选项，北方寒冷地区室外温度低，但是含湿量和相对湿地比长江流域低，没有长江流域的结霜现象严重。故选项A错误。B选项，室温相同的情况下，北方寒冷地区室外温度低于长江流域室外温度，压缩比大。故选项B正确。C选项，空气源热泵机组可以直接加热室内空气，也可以加热热水，在通过其他末端设备进行供暖。故选项C正确。D选项，热风型热容量小，室温变化快，适合间歇供暖系统。故选项D错误。八 零 教 育13好教育，八零造！80网校 微信公众号 zhukao8080商城 2、某住宅设计采用低温地面辐射供暖系统，热负荷计算时，下列哪项是正确的？（A）室内设计温度为18，热负荷计算时室内温度采用18（B）室内设计温度为18，热负荷计算时室内温度采用16（C）室内设计温度为16，热负荷计算时室内温度采用18（D）室内设计温度为16，热负荷计算时室内温度采用162018年真题-知识下参考答案：A（争议）80解析：参民规(GB50736-2012)第3.0.5条：“辐射供暖室内设计温度宜降低2”。而对应的条文解释提到：“其供暖室内设计温度取值低于以对流为主的供暖系统2”，原因是虽然室内温度不同，相差两度，但是两者的人体舒适性基本相当。同时参2018版教材P112，室内设计温度参数应在相应的设计标准基础上提高2，需要说明的是提高的2，仅作为设计时分户室内温度计算参数，不应加到总热负荷中。因此，室内设计温度应该18，在计算房间热负荷的时候室内温度应该是18，在计算总热负荷的时候室内温度应该是16，题目未说清，考虑出题者角度，应该选择A。八 零 教 育14好教育，八零造！80网校 微信公众号 zhukao8080商城 41、下列关于降低散热器供暖系统的并联环路压力损失相对差额的原则，哪几项是正确的？（A）合理划分并均匀布置各个环路（B）不采用过大的环路半径（C）环路负担的立管数不宜过多（D）增大末端散热设备阻力，降低公共管段阻力2018年真题-知识下参考答案：ABC80解析：A、B、C选项，参民规(GB50736-2012)第5.9.11条条文解释。一般可通过下列措施达到个并联环路之间的水力平衡：1.环路布置应力求均匀对称，环路半径不宜过大，负担的立管不宜过多，故选项A、B、C正确。D选项，参民规(GB50736-2012)第5.9.11条条文解释。一般可通过下列措施达到个并联环路之间的水力平衡：3.当调整管径不能满足要求时，可采取增大末端设备的阻力特性，或者，另外根据文献：张锡虎.工程设计问答(1)J.暖通空调,2010,40(01):45-46.中提到的“2)进行水力平衡计算。按照增大末端设备、减小公共段阻力比例的原则,合理选择确定各段的管径和比摩阻。”，D正确；本题提到的公共管段应该是指最不环路上除了末端管路以外的其他管路。八 零 教 育15好教育，八零造！80网校 微信公众号 zhukao8080商城 42、某六层办公建筑采用推拉窗，设置上供下回垂直单管串联供暖系统，运行时下部楼层室温偏低，上部楼层室温偏高。采取下列哪几项措施能改善垂直方向室温失调？（A）提高供水温度，保持回水温度不变（B）降低供水温度，加大水流量（C）将推拉窗改造成平开窗（D）在上部楼层的立管上增设跨越管2018年真题-知识下参考答案：BCD（C选项有争议）80解析：A选项，提高供水温度，回水温度不变，上层散热器的平均水温增值较大，上层会比下层增幅增大，垂直失调严重。故选项A错误。B选项，2018版教材P143，提高流量后，下层相对于上层温度更高，会缓解垂直失调。故选项B正确。C选项，推拉窗改成平开窗，由于推拉窗属于非节能窗，而平开窗属于节能窗，推拉窗改成平开窗对应的Q2冷风渗透耗热量减小，热压作用下上层用户向外渗透风量、下层向内。而渗透风量减小，下层用户Q2减小，而上层无变化，会改善垂直失调，故选项C正确。D选项，在上层立管增加跨域管，可使部分流量不经上层散热器直接进入下层，缓解上热下冷的垂直失调。故选项D正确。八 零 教 育16好教育，八零造！80网校 微信公众号 zhukao8080商城 7、既有建筑居住小区的集中供暖系统为共用立管分户水平双管散热器供暖系统，拟进行热计量改造，热量结算点设在各单元的热力入口处。下列哪一项热计量改造设计是正确的？（A）在各散热器供水管上保留手动调节阀，采用户用热量表法计量（B）在各散热器供水管上保留手动调节阀，采用通断时间面积法计量（C）在各散热器供水管上设恒温控制阀，采用户用热量表法计量（D）在各散热器供水管上设恒温控制阀，采用通断时间面积法计量2019年真题-知识上参考答案：C80解析：A、C选项，参民规(GB50736-2012)第5.10.4条。新建和改扩建散热器室内供暖系统，应设置散热器恒温控制阀或其他自动温度控制阀进行室温调控。故选项A错误，C正确。B、D选项，参民规(GB50736-2012)第5.10.2条条文解释。通断时间面积法适用于分户循环的水平串联式系统，也可用水平单管跨越式和地板辐射供暖系统。故选项B、D错误。八 零 教 育17好教育，八零造！80网校 微信公众号 zhukao8080商城 8、流量平衡阀具体选型时，下列哪一项做法是正确的？（A）按照与其接管管径相等的原则选择（B）根据热用户水力失调度选择（C）根据设计流量和平衡阀前后的设计压差选择（D）根据热用户水力稳定性系数选择2019年真题-知识上参考答案：C80解析：参2019版教材P106。根据得出的阀门系数Kv，查找厂家提供的平衡阀的阀门系数数值，选择符合要求规格的平衡阀。而根据公式1.8-24，Kv与设计流量和平衡阀前后的设计压差有关。故选项C正确。八 零 教 育18好教育，八零造！80网校 微信公众号 zhukao8080商城 八 零 教 育19好教育，八零造！80网校 微信公众号 zhukao8080商城 41、某住宅小区热水供暖系统的设计供回水温度为75/50，设计室温为20，采用柱式散热器供暖且已知柱式散热器传热温差64.5时的传热系数。问：在设计计算室内散热器的片数时，应考虑下列哪些主要因素？（A）散热器的设计供/回水温度（B）散热器的供回水支管连接方式（C）散热器在房间内的安装位置（D）进入散热器的流量2019年真题-知识上参考答案：ABD80解析：参2019版教材P89公式1.8-1。散热器片数相关计算涉及水温、室温、连接方式、流量、安装形式，故选项A、B、D正确；选项C：房间的安装位置无关，而是与散热器的安装形式有关，故选项C是干扰项。本题出题有争议，散热器传热温差64.5时的传热系数并不能计算出对应设计供/回水温度为75/50，设计室温为20的散热器片数，应该是出题者的失误。八 零 教 育20好教育，八零造！80网校 微信公众号 zhukao8080商城 42、在公共建筑中，关于散热器供暖系统压力损失计算与水力平衡的下列做法，哪几项是错误的？（A）压力调节装置装设于压力损失较大的环路上（B）压力损失计算中，采用最不利环路的压力损失计算值求取每一环路的比摩阻（C）水泵扬程的选择应该是热源系统、末端系统与各个环路压力损失的算术平均值之和（D）最不利环路设计时，起始管段的比摩阻取值应大于末端管段的比摩阻取值2019年真题-知识上参考答案：ABCD80解析：A选项，压力调节装置是节流装置，应装在压力损失小的环路上，故选项A错误。B选项，参2019版教材P79。按已算出的各管段压力损失，进行各并联环路间的压力平衡计算，不是直接按照最不利环路压力损失计算。故选项B错误。C选项，水泵扬程的选择应该是热源系统、末端系统与最不利环路压力损失之和。故选项C错误。D选项，参2019版教材P78。最不利环路的推荐比摩阻80-120Pa/m，从水力稳定性角度来讲，主干线应选取比摩阻较小，末端应该较大。故选项D错误。八 零 教 育21好教育，八零造！80网校 微信公众号 zhukao8080商城 46、某区域供热工程采用异程式管网供热，在回水干管的中部位置加设一台回水增压泵（如图所示）。与不设置回水增压泵的运行情况相比较，关于管网压力与流量发生的变化，下列哪几项是正确的？（A）供水干管压力随着供水干管长度下降（B）回水增压泵吸水侧的回水干管压力下降（C）管网总循环流量不变（D）回水增压泵出口侧的用户资用压头减小2019年真题-知识上参考答案：ABD80解析：增加增压泵，整体系统的流量增大，供水和回水干管单位比压降增大，变陡，增压泵降低了其进口侧的资用压力，但是导致出口侧资用压差减小。如下图。A选项，供水干管压力随着供水干管长度下降，故选项A正确。B选项，回水增压泵吸水侧的回水干管压力下降，故选项B正确。C选项，总循环流量增大。故选项C错误。D选项，回水增压泵出口侧的用户资用压头减小，故选项D正确。热源用户1用户1用户1用户1膨胀水箱主循环泵回水增压泵八 零 教 育22好教育，八零造！80网校 微信公众号 zhukao8080商城 41、使用天然气为燃料的锅炉房，当与其他建筑相连或设置在建筑内部时，关于锅炉房设置位置的要求，下列哪些选项是正确的？（A）避开人员密集场所（B）与主要通道、疏散口相邻设置（C）设置在首层或地下一层，且不与人员密集场所相邻（D）靠建筑物外墙部位，且不与人员密集场所相邻2019年真题-知识下参考答案：ACD80解析：参锅炉规（GB50041-2008）第4.1.3条。当锅炉房和其他建筑物相连或设置在其内部时,严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道疏散口的两旁,并应设置在首层或地下室-层靠建筑物外墙部位。故选项A、C、D正确，B错误。八 零 教 育23好教育，八零造！80网校 微信公众号 zhukao8080商城 42、位于寒冷地区某住宅小区设计供暖热负荷1000KW，一次热源来自于城市热网，并由热交换系统提供二次供暖热水。下列热交换器配置中，不正确的是哪几项？（A）设置两台单台供热量550kW的热交换器（B）设置两台单台供热量650kW的热交换器（C）设置三台单台供热量325kW的热交换器（D）设置三台单台供热量350kW的热交换器2019年真题-知识下参考答案：ACD80解析：参民规(GB50736-2012)第8.11.3条：换热器的配置应符合下列规定：1.换热器总台数不应多于四台。全年使用的换热系统中，换热器的台数不应少于两台；非全年使用的换热系统中，换热器的台数不宜少于两台；2.换热器的总换热量应在换热系统设计热负荷的基础上乘以附加系数。供暖为1.1-1.15；3.供暖系统的换热器，一台停止工作时，剩余换热器的设计换热量应保障供热量的要求，寒冷地区不应低于设计供热量的65%，严寒地区不应低于设计供热量的70%。A选项，两台550kW的热交换器，一台停止工作时，剩余换热器的设计换热量550/1000=0.5510001.1=1100kW，故选项B满足；C选项，三台325kW的热交换器，一台停止工作时，剩余换热器的设计换热量650/1000=0.65=0.65，总供热量为975kW10001.1=1100kW，故选项C不满足；D选项，三台350kW的热交换器，一台停止工作时，剩余换热器的设计换热量650/1000=0.65=0.65，总供热量为1050kW10001.1=1100kW，故选项D满足；八 零 教 育24好教育，八零造！80网校 微信公众号 zhukao8080商城 锅炉规民规+教材八 零 教 育25好教育，八零造！80网校 微信公众号 zhukao8080商城 44、关于供暖系统散热器恒温阀选择，下列哪些选项是正确的？（A）室内供暖系统为双管系统时，每组散热器的供水支管上安装低阻恒温控制阀（B）室内供暖系统为双管系统时，每组散热器的供水支管上安装高阻恒温控制阀（C）室内供暖系统为单管跨越式系统时，每组散热器的供水支管上安装低阻二通恒温控制阀（D）室内供暖系统为单管跨越式系统时，每组散热器的供水支管上安装低阻三通恒温控制阀2019年真题-知识下参考答案：BCD80解析：A、B选项，参民规(GB50736-2012)第5.10.4条。当室内供暖系统为垂直或水平双管系统时，应在每组散热器的供水支管上安装高阻恒温控制阀。故选项A错误，B正确。C、D选项，参民规(GB50736-2012)第5.10.4条。单管跨越式系统应采用低阻力两通恒温控制阀或三通恒温控制阀。故选项C、D正确。八 零 教 育26好教育，八零造！80网校 微信公众号 zhukao8080商城 谢谢您的观看谢谢您的观看
