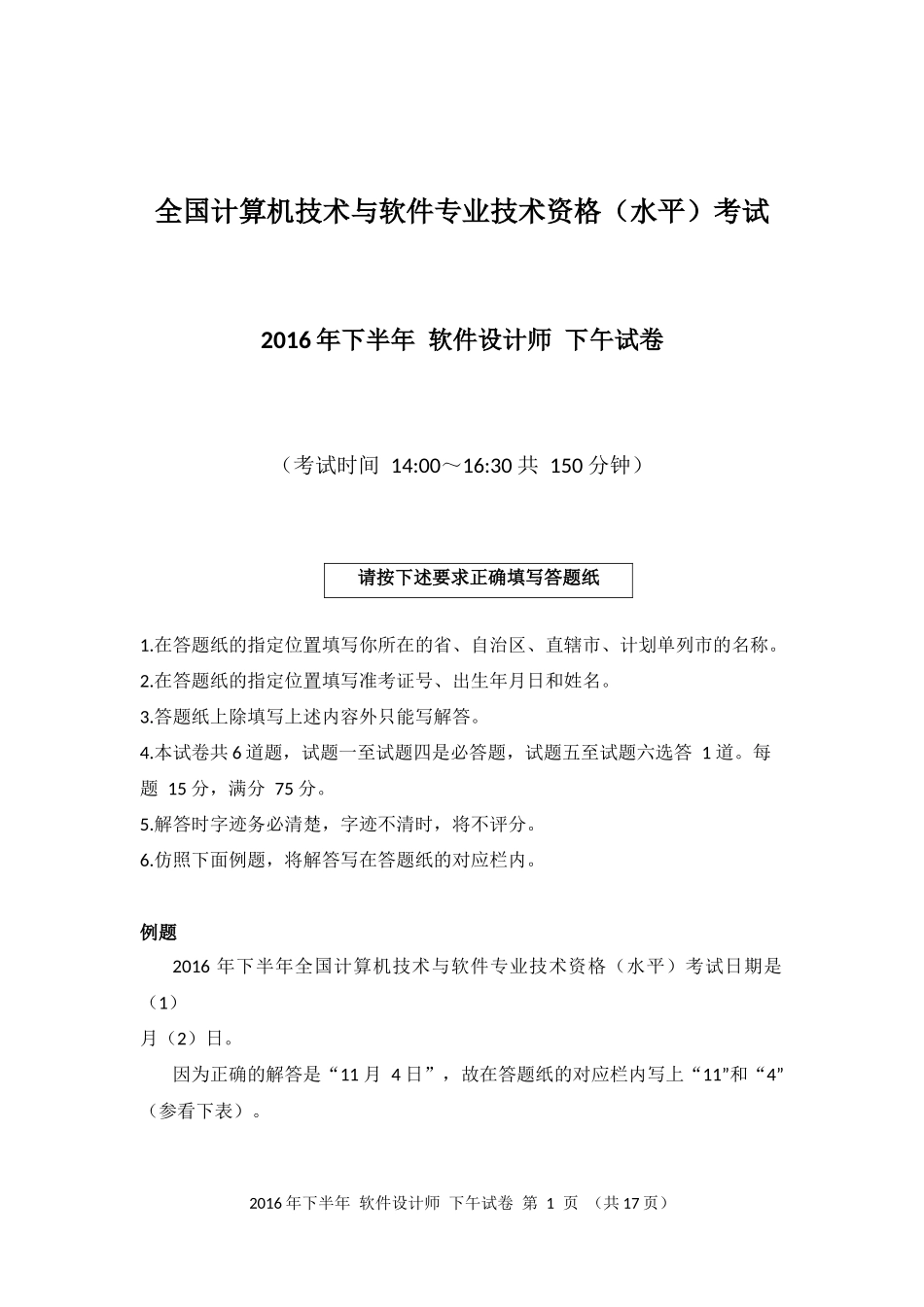

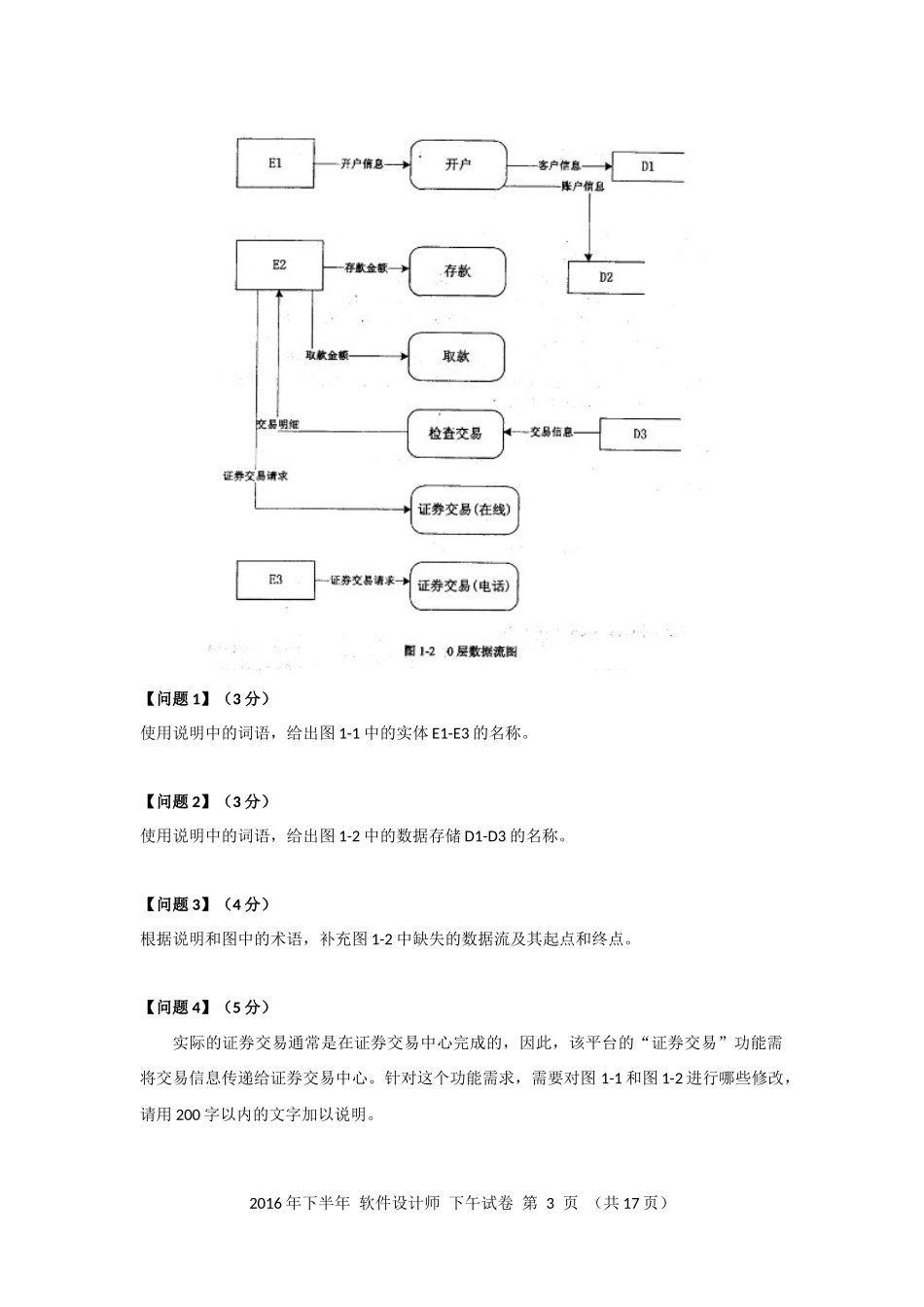

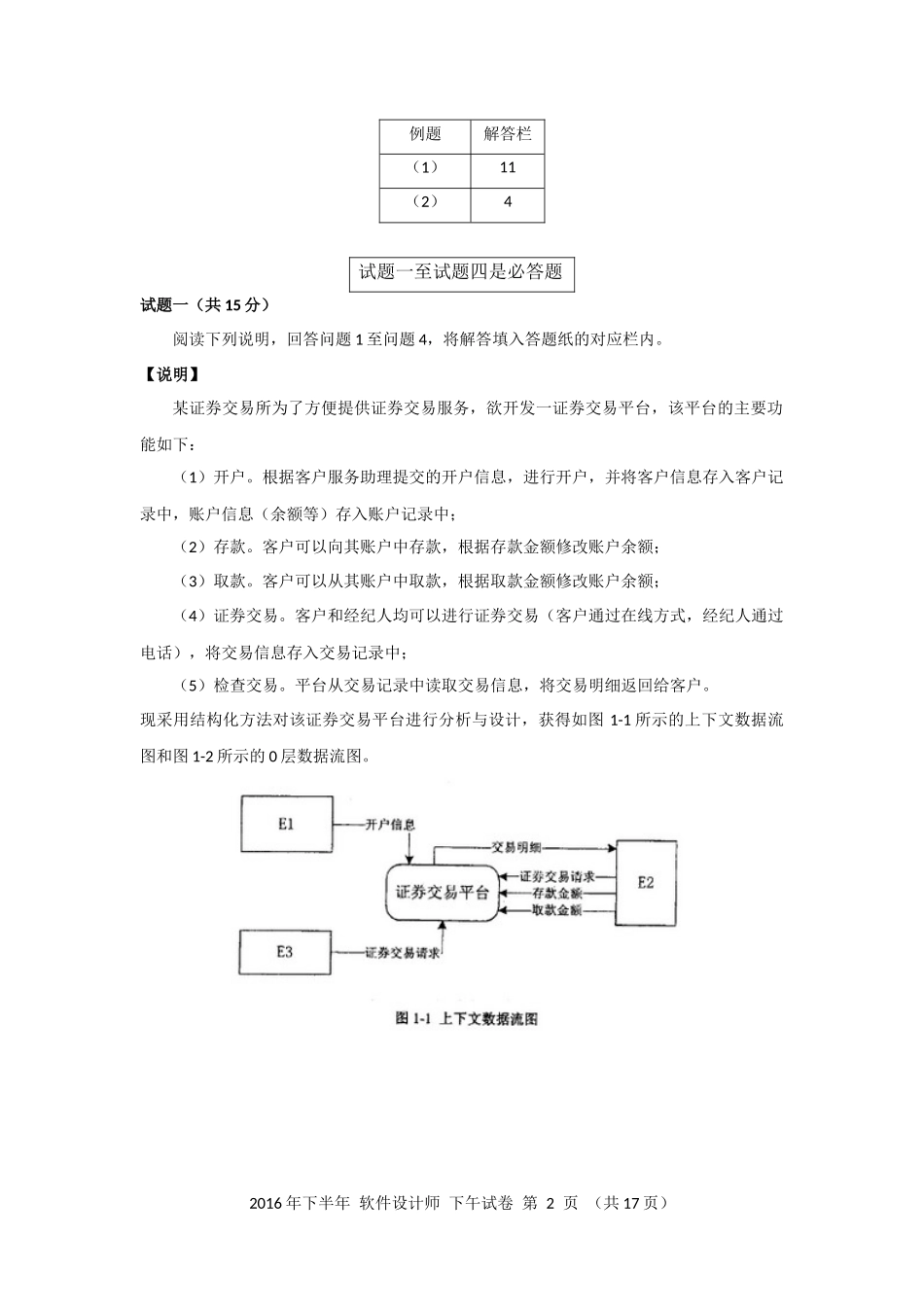

全国计算机技术与软件专业技术资格（水平）考试 2016年下半年 软件设计师 下午试卷 （考试时间 14:00～16:30 共 150 分钟） 请按下述要求正确填写答题纸 1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。 2.在答题纸的指定位置填写准考证号、出生年月日和姓名。 3.答题纸上除填写上述内容外只能写解答。 4.本试卷共6道题，试题一至试题四是必答题，试题五至试题六选答 1 道。每 题 15 分，满分 75 分。 5.解答时字迹务必清楚，字迹不清时，将不评分。 6.仿照下面例题，将解答写在答题纸的对应栏内。 例题 2016 年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1） 月（2）日。 因为正确的解答是“11 月 4 日”，故在答题纸的对应栏内写上“11”和“4” （参看下表）。 例题 解答栏 （1） 11 （2） 4 试题一至试题四是必答题 试题一（共15分） 阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。 【说明】 某证券交易所为了方便提供证券交易服务，欲开发一证券交易平台，该平台的主要功能如下： （1）开户。根据客户服务助理提交的开户信息，进行开户，并将客户信息存入客户记录中，账户信息（余额等）存入账户记录中； （2）存款。客户可以向其账户中存款，根据存款金额修改账户余额； （3）取款。客户可以从其账户中取款，根据取款金额修改账户余额； （4）证券交易。客户和经纪人均可以进行证券交易（客户通过在线方式，经纪人通过电话），将交易信息存入交易记录中； （5）检查交易。平台从交易记录中读取交易信息，将交易明细返回给客户。 现采用结构化方法对该证券交易平台进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。 【问题1】（3分） 使用说明中的词语，给出图1-1中的实体E1-E3的名称。 【问题2】（3分） 使用说明中的词语，给出图1-2中的数据存储D1-D3的名称。 【问题3】（4分） 根据说明和图中的术语，补充图1-2中缺失的数据流及其起点和终点。 【问题4】（5分） 实际的证券交易通常是在证券交易中心完成的，因此，该平台的“证券交易”功能需将交易信息传递给证券交易中心。针对这个功能需求，需要对图1-1和图1-2进行哪些修改，请用200字以内的文字加以说明。 试题二（共15分） 【说明】 某宾馆为了有效地管理客房资源，满足不同客户需求，拟构建一套宾馆信息管理系统，以方便宾馆管理及客房预订等业务活动。 【需求分析结果】 该系统的部分功能及初步需求分析的结果如下： （1）宾馆有多个部门，部门信息包括部门号、部门名称、电话、经理。每个部门可以有多名员工，每名员工只属于一个部门；每个部门只有一名经理，负责管理本部门。 （2）员工信息包括员工号、姓名、岗位、电话、工资，其中，员工号唯一标识员工关系中的一个元组，岗位有经理、业务员。 （3）客房信息包括客房号（如1301、1302等）、客房类型、收费标准、入住状态（已入住／未入住），其中客房号唯一标识客房关系中的一个元组，不同客房类型具有不同的收费标准。 （4）客户信息包括客户号、单位名称、联系人、联系电话、联系地址，其中客户号唯一标识客户关系中的一个元组。 （5）客户预订客房时，需要填写预订申请。预订申请信息包括申请号、客户号、入住时间、入住天数、客房类型、客房数量，其中，一个申请号唯一标识预订申请中的一个元组；一位客户可以有多个预订申请，但一个预订申请对应唯一的一位客户。 （6）当客户入住时，业务员根据客户的预订申请负责安排入住客房事宜。安排信息包括客房号、姓名、性别、身份证号、入住时间、天数、电话，其中客房号、身份证号和入住时间唯一标识一次安排。一名业务员可以安排多个预订申请，一个预订申请只由一名业务员安排，而且可安排多间同类型的客房。 【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图如图2-1所示。 【关系模式设计】 部门（部门号，部门名称，经理，电话） 员工（员工号， （ a ），姓名，岗位，电话，工资） 客户（ （ b ） ，联系人，联系电话，联系地址） 客房（客房号，客房类型，收费标准，入住状态） 预订申请（ （ c） ，入住时间，天数，客房类型，客房数量） 安排（申请号，客房号，姓名，性别， （d） ，天数，电话，业务员） 【问题1】（4分） 根据问题描述，补充四个联系，完善图2-1，的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n （或1:1，和1:*和*:*）。 【问题2】（8分） （1）根据题意，将关系模式中的空（a）～（d）补充完整，并填入答题纸对应的位置上。 （2）给出“预订申请”和“安排”关系模式的主键和外键。 【问题3】（3分） 【关系模式设计】中的“客房”关系模式是否存在规范性问题，请用100字以内文字解释你的观点（若存在问题，应说明如何修改“客房”关系模式）。 试题三（共15分） 【说明】 某种出售罐装饮料的自动售货机．（ Vending Machine）的工作过程描述如下： （1）顾客选择所需购买的饮料及数量。 （2）顾客从投币口向自动售货机中投入硬币（该自动售货机只接收硬币）。硬币器收集投入的硬币并计算其对应的价值。如果所投入的硬币足够购买所需数量的这种饮料且饮料数量足够，则推出饮料，计算找零，顾客取走饮料和找回的硬币；如果投入的硬币不够或者所选购的饮料数量不足，则提示用户继续投入硬币或重新选择饮料及数量。 （3）一次购买结束之后，将硬币器中的硬币移走（清空硬币器），等待下一次交易。自动售货机还设有一个退币按钮，用于退还顾客所投入的硬币。已经成功购买饮料的钱是不会被退回的。 采用面向对象方法分析和设计该自动售货机的软件系统，得到如图3-1所示的用例图，其中，用例“购买饮料”的用例规约描述如下。 参与者：顾客。 主要事件流： 1．顾客选择需要购买的饮料和数量，投入硬币； 2．自动售货机检查顾客是否投入足够的硬币； 3．自动售货机检查饮料储存仓中所选购的饮料是否足够； 4．自动售货机推出饮料； 5．自动售货机返回找零。 各选事件流： 2a．若投入的硬币不足，则给出提示并退回到1； 3a．若所选购的饮料数量不足，则给出提示并退回到1 。 根据用例“购买饮料”得到自动售货机的4个状态：“空闲”状态、“准备服务”状态、“可购买”状态以及“饮料出售”状态，对应的状态图如图3-2所示。 所设计的类图如图3-3所示。 【问题1】（6分） 根据说明中的描述，使用说明中的术语，给出图3-2中的S1～S4所对应的状态名。 【问题2】（4分） 根据说明中的描述，使用说明中的术语，给出图3-2中的E1～E4所对应的事件名 【问题3】（5分） 根据说明中的描述，使用说明中的术语，给出图3-3中C1～C5所对应的类名。 试题四（共15分） 阅读下列说明和C代码，回答问题1至问题3，将解答写在答题纸的对应栏内。 【说明】 模式匹配是指给定主串t和子串s，在主串t中寻找子串s的过程，其中s称为模式。如果匹配成功，返回s在t中的位置，否则返回-1 。 KMP算法用next数组对匹配过程进行了优化。KMP算法的伪代码描述如下： 1．在串t和串s中，分别设比较的起始下标i=j=0。 2．如果串t和串s都还有字符，则循环执行下列操作： （1）如果j=-l或者t[i]=s[j]，则将i和j分别加1，继续比较t和s的下一个字符； （2）否则，将j向右滑动到next[j]的位置，即j =next[j]。 3．如果s中所有字符均已比较完毕，则返回匹配的起始位置（从1开始）；否则返回-1． 其中，next数组根据子串s求解。求解next数组的代码已由get_next函数给出。 【C代码】 （1）常量和变量说明 t，s：长度为悯铂Is的字符串 next:next数组，长度为Is （2）C程序 #include <stdio.h> #include <stdlib.h> #include <string.h> /*求next[]的值*/ void get_next( int *next, char *s, int Is) { int i=0，j=-1; next[0]=-1;/*初始化next[0]*/ while(i < ls){/*还有字符*/ if(j==-1l ls[i]==s[j]){/*匹配*/ j++; i++; if( s[i]==s[j]) next[i] = next[j]; else Next[i] = j; } else j = next[j]; } } } int kmp( int *next, char *t ,char *s, int lt, int Is ) { Int i= 0,j =0 ; while (i < lt && （1） ){ if( j==-1 || （2） ){ i ++ ; j ++ ; } else （3） ; } if (j >= ls) return （4） ; else return -1; } } 【问题1】（8分） 根据题干说明，填充C代码中的空（1）～（4）. 【问题2】（2分） 根据题干说明和C代码，分析出kmp算法的时间复杂度为（5）（主串和子串的长度分别为It和Is，用O符号表示）。 【问题3】（5分） 根据C代码，字符串“BBABBCAC”的next数组元素值为（6）（直接写素值，之间用逗号隔开）。若主串为“AABBCBBABBCACCD”，子串为“BBABBCAC”，则函数Kmp的返回值是（7）。 从下列的 2 道试题（试题五至试题六）中任选 1 道解答。 如果解答的试题数超过 1 道，则题号小的 1 道解答有效。 试题五（共15分） 阅读下列说明和C++-代码，将应填入 （n） 处的字句写在答题纸的对应栏内。 【说明】 某发票（lnvoice）由抬头（Head）部分、正文部分和脚注（Foot）部分构成。现采用装饰（ Decorator）模式实现打印发票的功能，得到如图5-1所示的类图。 【C++代码】 #include <iostream> using namespace std; class Invoice{ public: （1） { cout<<"This is the content of the invoice!"<<endl; } }; class Decorator : public Invoice { Invoice *ticket; public: Decorator(lnvoice *t) { ticket = t; } void printInvoice(){ if(ticket != NULL) （2）; } }; class HeadDecorator : public Decorator{ public: HeadDecorator(lnvoice*t): Decorator(t) { } void printInvoice() { cout<< "This is the header of the invoice! "<< endl; （3） ; } }; class FootDecorator : public Decorator{ public: FootDecorator(Invoice *t): Decorator(t) { } void printlnvoice(){ （4） ; cout<< "This is the footnote of the invoice!"<< endl; } }; int main(void) { Invoice t; FootDecorator f(&t); HeadDecorator h(&f); h.printInvoice(); cout<<”------------------------”<<endl; FootDecorator a(NULL) ; HeadDecorator b(（5）); b.printInvoice(); return 0; } 程序的输出结果为： This is the header of the invoice! This is the content of the invoice! This is the footnote of the invoice! ---------------------------- This is the header of the invoice! This is the footnote of the invoice! 试题六（共15分） 阅读下列说明和java代码，将应填入 （n） 处的字句写在答题纸的对应栏内。 【说明】 某发票（lnvoice）由抬头（Head）部分、正文部分和脚注（Foot）部分构成。现采用装饰（Decorator）模式实现打印发票的功能，得到如图6-1所示的类图。 【java代码】 class invoice{ public void printInvoice(){ System.out.println ( "This is the content of the invoice!"); } } class Decorator extends Invoice { protected Invoice ticket; public Decorator(lnvoice t){ ticket = t; } public void printInvoice(){ if(ticket != null) （1） ; } } class HeadDecorator extends Decorator{ public HeadDecorator(lnvoice t){ super(t); } public void printInvoice (){ Systent.out.println( "This is the header of the invoice! "); （2） ; } } class FootDecorator extends Decorator { public FootDecorator(Invoice t){ super(t); } public void printlnvoice(){ （ 3） ; Systent.out.println( "This is the footnote of the invoice! "); } } Class test { public static void main(String[] args){ Invoice t =new Invioce(); Invoice ticket; ticket= （4） ; ticket.printInvoice(); Systent.out.println(“------------------“); ticket= （5） ; ticket.printInvoice(); } } 程序的输出结果为： This is the header of the invoice! This is the content of the invoice! This is the footnote of the invoice! ---------------------------- This is the header of the invoice! This is the footnote of the invoice! 2016年下半年 软件设计师 下午试卷 第 17 页 （共17页）
