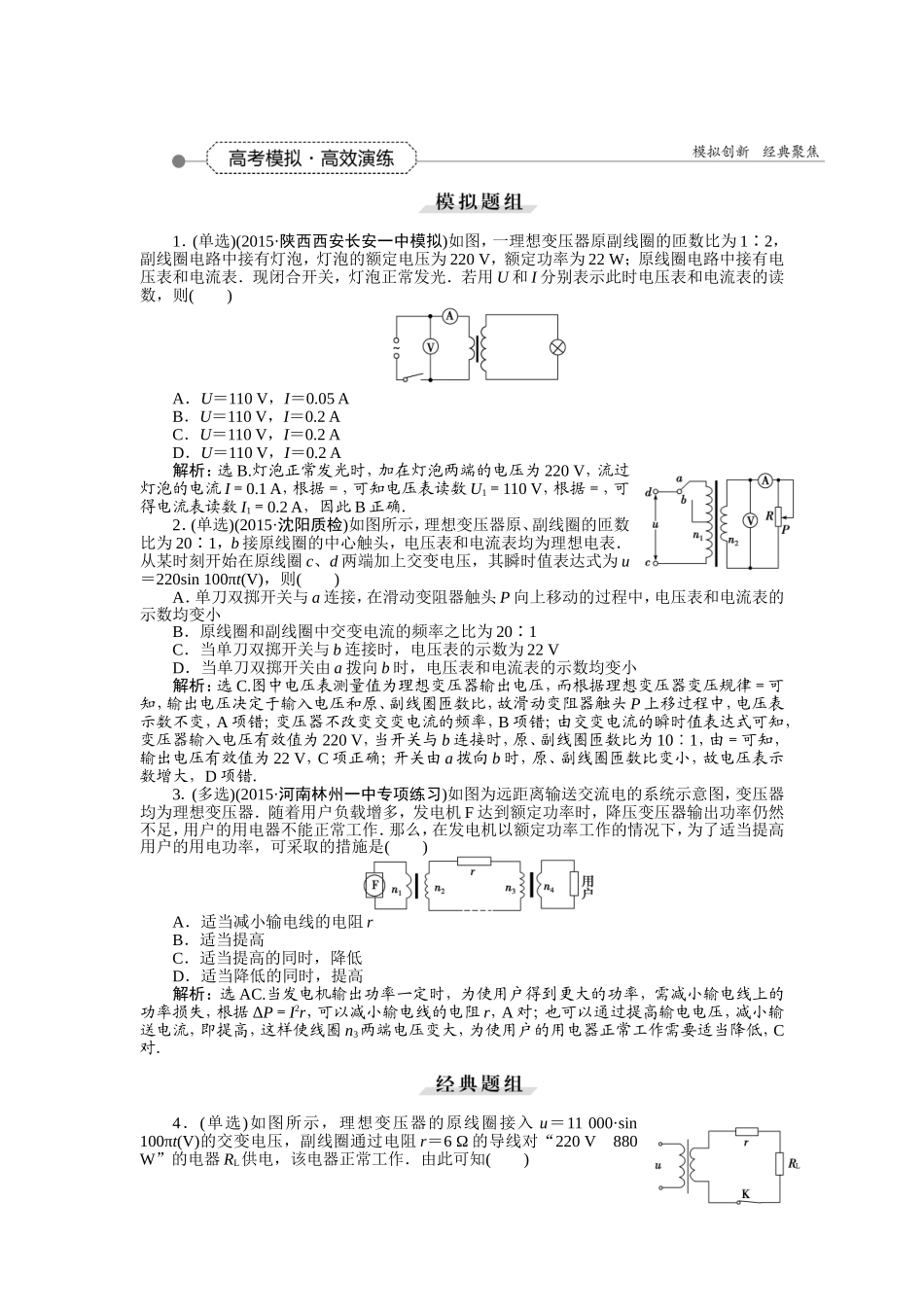

1．(单选)(2015·陕西西安长安一中模拟)如图，一理想变压器原副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表示此时电压表和电流表的读数，则(　　) A．U＝110 V，I＝0.05 A B．U＝110 V，I＝0.2 A C．U＝110 V，I＝0.2 A D．U＝110 V，I＝0.2 A 解析：选B.灯泡正常发光时，加在灯泡两端的电压为220 V，流过灯泡的电流I＝0.1 A，根据＝，可知电压表读数U1＝110 V，根据＝，可得电流表读数I1＝0.2 A，因此B正确． 2．(单选)(2015·沈阳质检)如图所示，理想变压器原、副线圈的匝数比为20∶1，b接原线圈的中心触头，电压表和电流表均为理想电表．从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u＝220sin 100πt(V)，则(　　) A．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小 B．原线圈和副线圈中交变电流的频率之比为20∶1 C．当单刀双掷开关与b连接时，电压表的示数为22 V D．当单刀双掷开关由a拨向b时，电压表和电流表的示数均变小 解析：选C.图中电压表测量值为理想变压器输出电压，而根据理想变压器变压规律＝可知，输出电压决定于输入电压和原、副线圈匝数比，故滑动变阻器触头P上移过程中，电压表示数不变，A项错；变压器不改变交变电流的频率，B项错；由交变电流的瞬时值表达式可知，变压器输入电压有效值为220 V，当开关与b连接时，原、副线圈匝数比为10∶1，由＝可知，输出电压有效值为22 V，C项正确；开关由a拨向b时，原、副线圈匝数比变小，故电压表示数增大，D项错． 3．(多选)(2015·河南林州一中专项练习)如图为远距离输送交流电的系统示意图，变压器均为理想变压器．随着用户负载增多，发电机F达到额定功率时，降压变压器输出功率仍然不足，用户的用电器不能正常工作．那么，在发电机以额定功率工作的情况下，为了适当提高用户的用电功率，可采取的措施是(　　) A．适当减小输电线的电阻r B．适当提高 C．适当提高的同时，降低 D．适当降低的同时，提高 解析：选AC.当发电机输出功率一定时，为使用户得到更大的功率，需减小输电线上的功率损失，根据ΔP＝I2r，可以减小输电线的电阻r，A对；也可以通过提高输电电压，减小输送电流，即提高，这样使线圈n3两端电压变大，为使用户的用电器正常工作需要适当降低，C对． 4．(单选)如图所示，理想变压器的原线圈接入u＝11 000·sin 100πt(V)的交变电压，副线圈通过电阻r＝6 Ω的导线对“220 V　880 W”的电器RL供电，该电器正常工作．由此可知(　　) A．原、副线圈的匝数比为50∶1 B．交变电压的频率为100 Hz C．副线圈中电流的有效值为4 A D．变压器的输入功率为880 W 解析：选C.副线圈输出电压U2＝220 V＋Ur，＝＝＜，故A错误.2πf＝100π Hz，f＝50 Hz，故B错．I2＝ A＝4 A，故C项正确．由于理想变压器P入＝Ir＋880 W＞880 W，故D错． 5．(多选)为保证用户电压稳定在220 V，变电所需适时进行调压，图甲为变压器示意图．保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压．某次检测得到用户电压u2随时间t变化的曲线如图乙所示．以下正确的是(　　) 　　　　　　甲　　　　　　　 　乙 A．u2＝190sin(50πt) V B．u2＝190sin(100πt) V C．为使用户电压稳定在220 V，应将P适当下移 D．为使用户电压稳定在220 V，应将P适当上移 解析：选BD.由u2－t图象知U2m＝190 V，T＝2×10－2 s故ω＝＝100π rad/s，故u2＝190sin(100πt)V，选项A错误，选项B正确．由变压器电压与匝数关系＝得u2＝，可减小n1以使u2的有效值增大至220 V，即将P适当上移，故选项C错误，选项D正确． 6．(单选)某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW.现用500 kV电压输电，则下列说法正确的是(　　) A．输电线上输送的电流大小为2.0×105 A B．输电线上由电阻造成的损失电压为15 kV C．若改用5 kV电压输电，则输电线上损失的功率为9×108 kW D．输电线上损失的功率为ΔP＝，U为输电电压，r为输电线的电阻 解析：选B.输电线上输送的电流为I＝＝ A＝6×103 A，A错；输电线上损失的电压为U损＝IR＝6×103×2.5 V＝1.5×104 V＝15 kV，B项正确；当用5 kV电压输电时，输电导线上损失的功率不会超过3×106 kW，与实际情况相背，故C项错误；当用公式ΔP＝计算损失的功率时，U为输电线上损失的电压而不是输电电压，D项错误．
