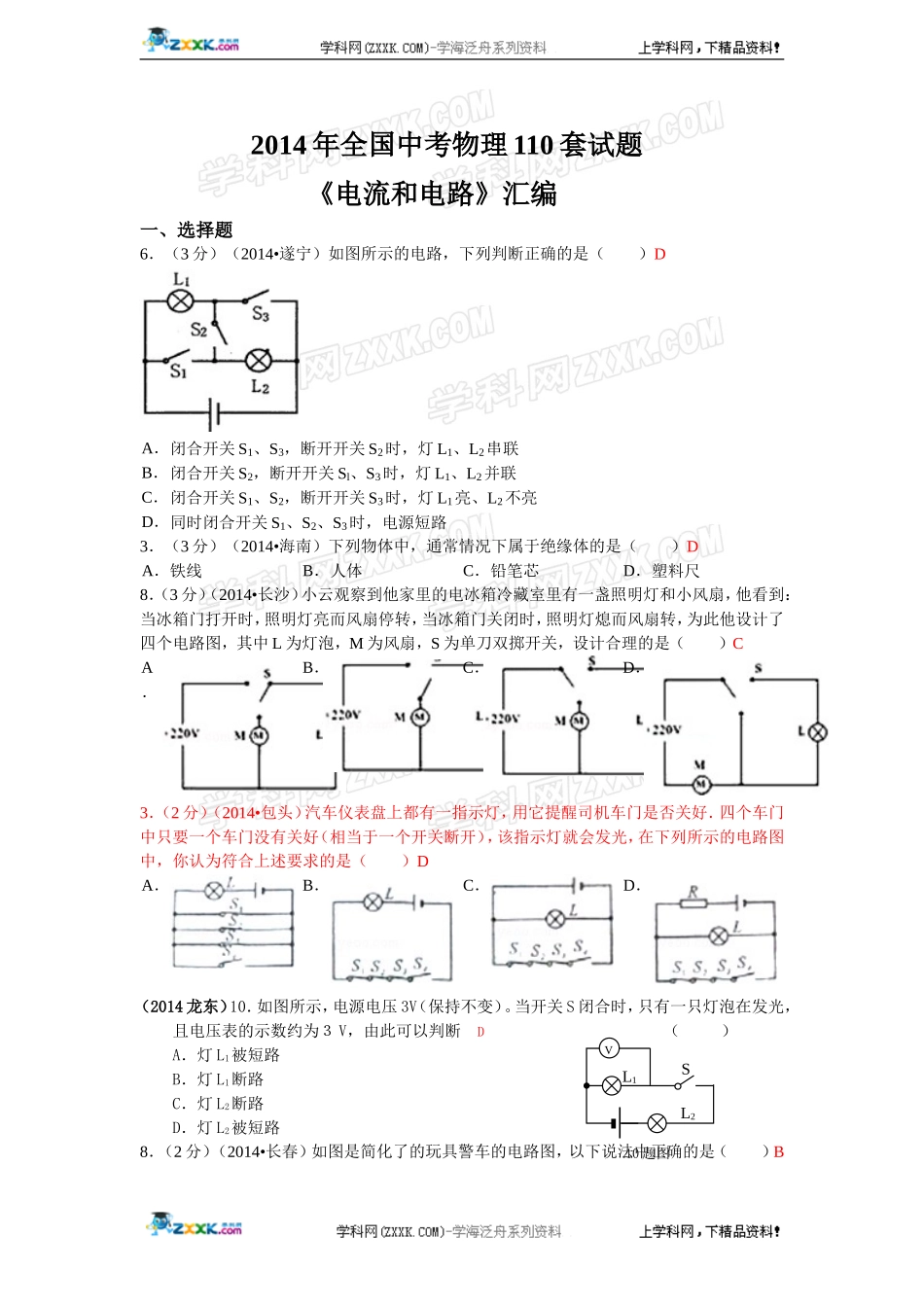

2014年全国中考物理110套试题分类汇编：电流和电路.doc

2014年全国中考物理110套试题 《电流和电路》汇编 一、选择题 6．（3分）（2014•遂宁）如图所示的电路，下列判断正确的是（　　）D 　 A． 闭合开关S1、S3，断开开关S2时，灯L1、L2串联 　 B． 闭合开关S2，断开开关Sl、S3时，灯L1、L2并联 　 C． 闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮 　 D． 同时闭合开关S1、S2、S3时，电源短路 3．（3分）（2014•海南）下列物体中，通常情况下属于绝缘体的是（　　）D 　 A． 铁线 B． 人体 C． 铅笔芯 D． 塑料尺 8．（3分）（2014•长沙）小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是（　　）C2·1·c·n·j·y 　 A． B． C． D． 3．（2分）（2014•包头）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（　　）D 　 A． B． C． D． （2014龙东）V 10题图 L1 L2 S 10．如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断 D （ ） A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路 8．（2分）（2014•长春）如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）B 　 A． 开关S1控制整个电路 　 B． 电动机与小灯泡工作时互不影响 　 C． 电动机与小灯泡工作时两端的电压不相等 　 D． 开关S1、S2都闭合时电动机与小灯泡是串联的 12．（2分）（2014•巴中）如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（　　）B 　 A． 只闭合S3 B． 同时闭合S1和S3，断开S2 　 C． 同时闭合S1和S2，断开S3 D． 只闭合S2 10．（3分）（2014•眉山）如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（　　）D 　 A． 灯L1断路 B． 灯L1短路 C． 灯L2断路 D． 灯L2短路 (2014桂林)10．如图6所示的电路中，闭合开关S后，下列说法正确的是：A A．L1、L2两灯泡串联 B．通过L1灯的电流大于L2灯的电流 C．L1、L2两灯泡并联 D．若L1灯丝烧断，L2灯仍能正常发光 9．（2分）（2014•无锡）下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）B·cn·jy·com 　 A． 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的 　 B． 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 　 C． 厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的 　 D． 一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的 7．（2分）（2014•绥化）教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是（　　）A 　 A． B． C． D． 4．（3分）（2014•黔东南州）有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是（　　）C 　 A． B． C． D． 4．（3分）（2014•安顺）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮，同理，乙方剑击中甲方，灯L甲亮．下面能反映这种原理的电路是（　　）D 　 A． B． C． D． 1．（3分）（2014•广西）以下物质，通常情况下属于绝缘体的是（　　）C 　 A． 人体 B． 铅笔芯 C． 橡胶手套 D． 不锈钢尺 7．（2分）（2014•郴州）甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（　　）B2·1·c·n·j·y[来源:Zxxk.Com] 　 A． 甲、乙两球一定带异种电荷 B． 甲、乙两球一定带同种电荷 　 C． 乙、丙两球一定带异种电荷 D． 乙、丙两球一定带同种电荷 A B 10．（益阳市2014）取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合（如右下图）。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是2 B 1教育名A．A和B都不变 B．A变小，B张开 C．A变大，B不变 D．A闭合，B张开 3. （2014年福建省泉州）下列物品中，通常情况下属于绝缘体的是 B A.铅笔芯 B.橡皮擦 C.钢质小刀 D.不锈钢汤匙 7. （岳阳市2014年）手电筒的构造如图所示，电源为两节干电池，下列说法正确的是 A A. 按键相当于开关 B. 弹簧为绝缘体 C. 灯泡发光时，两端电压为4V[来源:世纪教育网] D. 灯泡发光时，电能转化为化学能 4．（2分）（2014•广安）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）C 　 A． IA＞IB B． IA＜IB C． IA=IB D． 无法确定 6．（2分）（2014•菏泽）小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（ ）C 　 A． 冰箱内的照明灯和压缩机串联 　 B． 冰箱内的照明灯和压缩机并联，开关S在干路上 　 C． 冰箱内的照明灯和压缩机并联，开关S和照明灯串联 　 D． 冰箱内的照明灯和压缩机并联，开关S和压缩机串联 1．（2分）（2014•江西）如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（　　）D A． 乙带负电、丙带正电 B． 乙带正电、丙带正电 　 C． 乙带负电、丙带负电或不带电 D． 乙带正电、丙带负电或不带电 (2014武汉)13.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ） A．B中正电荷通过金属棒流向A，A金属箔的张角减小 B．A中的自由电子通过金属棒流向B，B金属箔的张角增大 C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大 (2014福州)3.下列用品中，一般情况下属于导体的是A A.钢尺 B.玻璃瓶 C.纸杯 D.橡皮擦 (2014福州)14.如图5所示电路，若要使R1、R2并联，则C A.只闭合S1 B.只闭合S2 C.只闭合S1、S2 D.只闭台合S1、S3 7. （邵阳市2014）为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮。符合这一要求的电路是 Aw.-cn-　　 1、（2014年浙江省台州市）学好科学需要联想和比较。联系人体部分血液循环模式图（如图），下列电路连接方式与之最类似的是 A1教育网 9．（4分）（2014•嘉兴）为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯，灯丝已断的灯泡玻璃芯，酒精灯、插头、导线若干，设计了下面所示的四种方案，其中合理的是（ ）C2-1-c-n-j-y 　 A． B． C． D． 10. （温州市2014年）家用电吹风由带扇叶的电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（　D 　） A． B． C． D． 3．（2014年北京市）下列物品中，通常情况下属于导体的是 C A．陶瓷碗 B．橡胶手套 C．钢尺 D．塑料笔杆 12．（2014年北京市）小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。图4所示的电路图中，符合要求的是 B 图4 220V A 220V B 220V C 220V D 13．（2014年临沂市）石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料．根据石墨烯的特性，你认为石墨烯不能用来制成 D A．高压输电线 B．坚韧的防弹衣 C．发光二极管 D．保温隔热材料 4．（2014年临沂市）一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是 D M M M M 9、（山东省潍坊市2014）张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中能符合上述设计要求的是（　D　） A． B． C． D．  3．（德阳市2014年）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（ ） C 2·1·c·n·j·y 3．（3分）（2014•德阳）为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是（　　）Cw-2-1-cnjy-com 　 A． B． C． D． 10．（盐城市2014年）将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是 B A．若相互吸引，则泡沫球带正电 B．若相互吸引，则泡沫球不带电 C．若相互排斥，则泡沫球带正电 D．若相互排斥，则泡沫球不带电 玻璃棒 二、填空题 14．（2分）（2014•南充）物理学中把　正电荷　定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是　并　联在电路中的． 15．（3分）（2014•锦州）街道上的路灯同时发光同时熄灭，据此　不能　（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为　并　联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为　串　联（填“串”或“并”）．【来源：·世纪17．（2分）（2014•聊城）盛夏，郑能同学要把矿泉水放在冰箱冷藏室中冷凉，激发了他对冰箱的研究兴趣．打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并没有工作，那么压缩机的电动机靠什么控制呢？他查了资料．知道是靠温控开关控制的，于是他画出了电冰箱的部分电路如图所示．图中L是电冰箱内的照明灯，M是压缩机用的电动机．开关S1、S2都闭合时，L与M的连接方式是　并　联的．S1、S2中属于温控开关的是　S1　． 16．（6分）（2014•内江）摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体使正负电荷　分开　，如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒带上了　负　电．【来源：·世y-com 纪14．（3分）（2014•淮安）如图所示，闭合开关S，电灯L1与L2的连接方式是　并　联；断开开关S，会发生的现象是　L1不能发光　；电路连接的不妥之处是　开关对L2不起作用　． 16．（2分）（2014•淮安）如图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零，说明电路存在　断路　故障，用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3V，则电路的故障是　电灯L1处断路　． 11．（2分）（2014•淮安）用干燥的丝绸摩擦玻璃棒后，玻璃棒能吸引轻小物体，则说明玻璃棒　带了电　；此轻小物体　可能　（选填“肯定”或“可能”）是带电体． 18．（2分）（2014•南宁）如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带　同种　（选填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是　绝缘体　（选填“导体”或“绝缘体”） 23．（2分）（2014•娄底）“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是　并联　的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流　变大　（选填“变大”、“不变”或“变小”）． 16．（2分）（2014•广西）如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的　开关　，房间里的电视机与电灯在电路中是　并　联的．2·1·c·n·j·y 15．（2分）（2014•广西）用毛皮摩擦过的橡胶棒带　负　电荷，如图，若将此橡胶棒靠近带负电的轻小物体时会互相　吸引　（选填“吸引”或“排斥”）．www-2 16. （2014年广西省玉林市）经常用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，它们是串联 联。 马路边的路灯，灯与灯之间是 并 联。 6．（2014年河南省）图4是小灯泡L和电阻R中电流随电压变化的图像。由图像可知，电阻R的阻值为____Ω。若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A。 20 0.35 25．（4分）（2014•株洲）图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 a （填“a”或“b”）流入电流表，其示数是 0.4 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ 0.6 ”的接线柱相连，b与标有“ ﹣ ”的接线柱相连． 15．（4分）（2014•成都）小李同学在镜子前梳头，她发现梳子会吸引头发，这是因为摩擦后梳子 带了电 ；她希望离自己在平面镜中的像更近一些，她离镜面的距离应该更 近 ． 15. （2014年苏州市）毛皮摩擦过的橡胶棒带电．将该橡胶棒靠近带负电的泡沫塑料小球时，小球将会被. 负 排斥cnjy.c 8、（2014年广东省）原子是由原子核和核外带负电的 组成，原子核是由带正电的 和不带电的 组成。电子，质子，中子 19．（2014年北京市）电荷间相互作用的规律是：同种电荷相互排斥，异种电荷相互 。 吸引 19.用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，越梳越蓬松，这是现象。为防止这种现象的发生，简易的方法是 .摩擦起电 梳头前把梳子弄湿 11、（山西省2014年）用在干操的头发上梳过的塑料梳子靠近细细的水流，会观察到如图所示的惊奇的现象.这是由于梳子摩擦后      .会吸引细细的水流;当梳子靠近带负电的小球.小球被排斥.说明梳子带      电。 带电   负 n·jy·com 2（2014年河南省）．橡胶棒与毛皮摩擦，橡胶棒由于___________电子而带负电。把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带____________电。2-1-c-n-j-y 13. （岳阳市2014年）丝绸摩擦过的玻璃棒带 （选填“正”或“负”）电，如图将它与不带电的验电器金属球接触，验电器的金属箔张开，是因为 （选填“同种”或“异种”）电荷相互排斥。[来源:学+科+网] 正 ，同种。 19．（2分）（2014•扬州）用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，越梳越松，这是 摩擦起电 现象，为防止这种现象的发生，简易的方法是 梳子上沾点水 ．[来源:学,科,网Z,X,X,K] 25．（2014年陕西）（2分）早在公元前600年，人们发现了摩擦起电现象，摩擦起电的实质是____的转移；1733年，科学家经过实验区分出两种电荷，并总结出电荷间的作用规律是_________ 25、电子 同种电荷相互排斥，异种电荷相互吸引 三、 作图题 （2014济南）32、（3分）自动售票公交车后门两侧的扶手上各装有一个红色按钮，如上图甲所示。想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。请你在右上侧的虚线框内画出这个电路的电路图。 （2014•赤峰）（3）如图丙所示，通过开光S控制电动机，使电动机既能正转又能反转（电动机符号是“”），请在图中虚框内填上电池和电动机符号． 16．（2分）（2014•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．2·1·c·n·j·y 15．（4分）（2014•梅州）近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光．提醒司机有乘客需要下车．请设计一个符合要求的电路图．（已画出指示灯和电源，如图所示）2-1-c-n-j-y （2014•泰州）（3）图（丙）是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．2-1-c-n-j-y 24．（2分）（2014•成都）如图是“用电流表测小灯泡电流”实验的部分电路，请用笔画线代替导线，将电路连接完整． S L1 L2 A S L1 L2 19．（湖北省咸宁市2014年）请在图13中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接。 [来源:学_科_网Z_X_X_K] （2014•抚州）（2）为了司乘人员的安全，我国道路交通安全法规定，机动车行驶时，驾驶员必须使用安全带，为此汽车上安装了安全带未系提醒功能电路，如图甲所示是它的部分电路．司机坐上座位．相当于闭合开关s．系好安全带．相当于闭合开关S1．当司机坐上座位．如系好安全带，指示灯不亮．发出提醒．根据以上要求： ①请把指示灯L和开关S1接入电路图甲中的A、B两点间． ②根据完成的电路图，在图乙中用笔画线代替导线完成实物连线（指示灯用小灯泡代替）． 四、 实验探究题 24．（8分）（2014•江西）探究并联电路电路电流规律： 宝宝和玲玲同学想探究并联电路电流规律， 【猜想与假设】 （1）宝宝同学猜想：并联电路中各支路电流相等； （2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和． 【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3值，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示． 【进行实验与收集证据】 （1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该；检查电路无误后，开始实验，正确读出电流表示数如下表：y-com 实验次数 I1╱A I2╱A I3╱A 1 0.16 0.16 0.32 2 0.20 0.20 0.40 3 0.22 0.22 0.44 （2）玲玲同学根据电路图正确连接好实验电路，开始实验，正确的出电流表示数如下表： 实验次数 I1╱A I2╱A I3╱A 1 0.10 0.20 0.30 2 0.14 0.28 0.42 3 0.18 1.80 0.54 【分析与论证】 分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和． 【评估】 （1）宝宝同学得出错误的实验结论，主要原因是 选用了两只规格相同的灯泡 ； （2）玲玲同学的实验记录表格中，实验次数 3 读数错误，原因是 读错了量程 ．[来源:Z&xx&k.Com] （3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： 应该在选用不同规格的灯泡再进行多次实验得出结论 ．[来源:学科网ZXXK] 31．（4分）（2014•绥化）今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：[来源:学|科|网Z|X|X|K][来源:学科网] （1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是　R相当于断路　． （2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是　当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．　．
