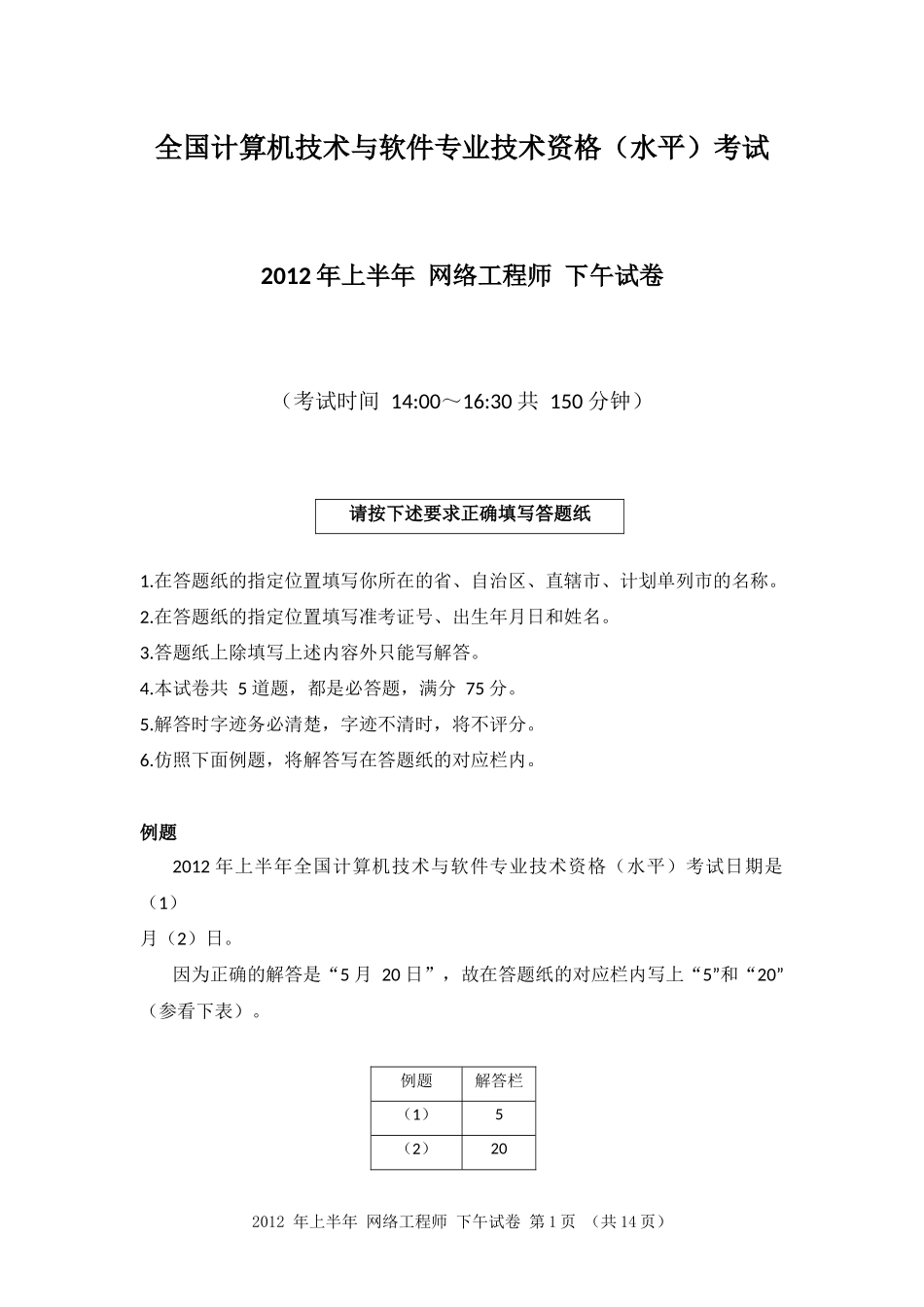

全国计算机技术与软件专业技术资格（水平）考试 2012年上半年 网络工程师 下午试卷 （考试时间 14:00～16:30 共 150 分钟） 请按下述要求正确填写答题纸 1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。 2.在答题纸的指定位置填写准考证号、出生年月日和姓名。 3.答题纸上除填写上述内容外只能写解答。 4.本试卷共 5 道题，都是必答题，满分 75 分。 5.解答时字迹务必清楚，字迹不清时，将不评分。 6.仿照下面例题，将解答写在答题纸的对应栏内。 例题 2012年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1） 月（2）日。 因为正确的解答是“5 月 20 日”，故在答题纸的对应栏内写上“5”和“20” （参看下表）。 例题 解答栏 （1） 5 （2） 20 试题一 某公司计划部署园区网络，其建筑物分布如图1-1所示。 根据需求分析结果，网络规划要求如下： 网络中心机房在信息大楼。 设计中心由于业务需求，要求千兆到桌面；同时要求设计中心汇聚交换机到核心交换机以千兆链路聚合。 会议中心采用PoE无线网络部署。 【问题1】 根据公司网络需求分析，设计人员设计的网络拓扑结构如图1-2所示。 1.根据网络需求描述和网络拓扑结构，图1-2中介质1应选用（1);介质2应 选用（2)；介质3应选用（3)。 问题（1)〜（3)备选答案：（注：每项只能选择一次） A.单模光纤 B.多模光纤 C.6类双绞线 D.同轴电缆 2.在该网络中，应至少选用单模SFP (4)个，多模SFP (5)个。 【问题2】 该网络部分设备如下表所示: 根据题目说明和网络拓扑图，在图1-2中，设备1应选用（6)，设备2应选用（7), 设备3应选用(8),设备4应选用（9)。 【问题3】 该网络在进行地址分配时，其VLAN分配如下表所示： 根据上表，完成下列生产车间汇聚交换机的配置： 试题二 阅读以下说明，回答问题1至问题3,将解答填入答题纸对应的解答栏内。　 【问题1】 Linux服务器中DHCP服务程序/usr/sbin/dhcpd对应的配置文件名称是（1),该文件的缺省目录是（2)。 【问题2】 某网络采用Linux DHCP服务器为主机提供服务，查看某主机的网络连接详细信息如图2-1所示。 请根据图2-1中补充完成Linux DHCP服务器中DHCP配置文件的相关配置项。 【问题3】 如果要确保IP地址192.168.1.102分配给图2-1中的PC，需要在DHCP配置文件中补充以下语句。 试题三 网络拓扑结构如图3-1所示，其中Web服务器WebServerl和WebServer2对应同一域名，DNS服务器采用Windows Server 2003操作系统。 【问题1】 客户端向DNS服务器发出解析请求后，没有得到解析结果，则（1) 进行解析。 (1)备选答案： A.查找本地缓存 B.使用NetBIOS名字解析 C.查找根域名服务器 D.查找转发域名服务器 【问题2】 在图3-1中，两台Web服务器采用同一域名的主要目的是什么？ 【问题3】 DNS服务器为WebServerl配置域名记录时，在图3-2所示的对话框中，添加的主机 “名称”为（2) , “IP地址”是(3)。 采用同样的方法为WebServer2配置域名记录。 【问题4】 在DNS系统中，反向查询（Reverse Query)的功能是（4)。若不希望对域名进行反向査询，在图3-2所示的窗体中应如何操作？ 【问题5】 在图3-3中所示的DNS服务器属性窗口中应如何配置，才使得两次使用nslookup 命令得到如图3-4所示结果？ 【问题6】 要测试DNS服务器是否正常工作，在客户端可以采用的命令是（5)或（6)。 (5)、(6)备选答案： A. ipconfig B. nslookup C. ping D. netstat 试题四 某企业在部门A和部门B分别搭建了局域网，两局域网通过两台Windows Server 2003服务器连通，如图4-1所示，要求采用IPSec安全机制，使得部门A的主机PC1可以安全访问部门B的服务器S1。 【问题1】 IPSec工作在TCMP协议栈的（1)层，为TCP/IP通信提供访问控制、数据完整性、数据源验证、抗重放攻击、机密性等多种安全服务。IPSec包括AH、ESP和ISAKMP/Oakley等协议，其中，(2)为IP包提供信息源和报文完整性验证，但不支持加密服务；（3)提供加密服务。 【问题2】 IPSec支持传输和隧道两种工作模式，如果要实现PC1和S1之间端到端的安全通信， 则应该采用（4)模式。 【问题3】 如果IPSec采用传输模式，则需要在PC1和(5)上配置IPSec安全策略。在PC1 的IPSec筛选器属性窗口页中（见图4-2)，源IP地址应设为（6),目标IP地址应设为（7)。 【问题4】 如果要保护部门A和部门B之间所有的通信安全，则应该采用隧道模式，此时需要在ServerA和(8)上配置IPSec安全策略。 在ServerA的IPSec筛选器属性窗口页中（见图4-3)，源IP子网的IP地址应设为(9),目标子网IP地址应设为（10),源地址和目标地址的子网掩码均设为255.255.255.0。 ServerA的IPSec规则设置中（见图4-4)，指定的隧道端点IP地址应设为（11）。 试题五 某公司总部内采用RIP协议，网络拓扑结构如图5-1所示。根据业务需求，公司总部的192.168.40.0/24网段与分公司192.168.100.0/24网段通过VPN实现互联。 在网络拓扑图中的路由器各接口地址如表5-1所示。 【问题1】 根据网络拓扑和需求说明，完成路由器R2的配置: 【问题2】 根据网络拓扑和需求说明，完成（或解释）路由器R1的配置。 2012 年上半年 网络工程师 下午试卷 第13页 （共13页）
