新人教版初中物理复习课件：第5章 透镜及其应用 单元复习课（人教版八年级上）.ppt

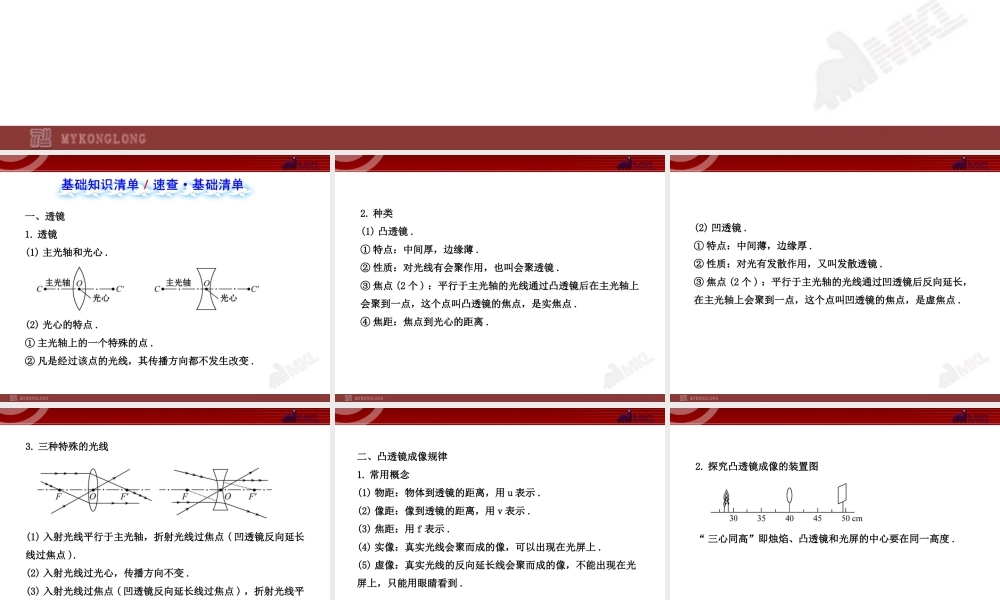

第五章 单元复习课,一、透镜1.透镜(1)主光轴和光心.(2)光心的特点.主光轴上的一个特殊的点.凡是经过该点的光线，其传播方向都不发生改变.,2.种类(1)凸透镜.特点：中间厚，边缘薄.性质：对光线有会聚作用，也叫会聚透镜.焦点(2个)：平行于主光轴的光线通过凸透镜后在主光轴上会聚到一点，这个点叫凸透镜的焦点，是实焦点.焦距：焦点到光心的距离.,(2)凹透镜.特点：中间薄，边缘厚.性质：对光有发散作用，又叫发散透镜.焦点(2个)：平行于主光轴的光线通过凹透镜后反向延长，在主光轴上会聚到一点，这个点叫凹透镜的焦点，是虚焦点.,3.三种特殊的光线(1)入射光线平行于主光轴，折射光线过焦点(凹透镜反向延长线过焦点).(2)入射光线过光心，传播方向不变.(3)入射光线过焦点(凹透镜反向延长线过焦点)，折射光线平行于主光轴.,二、凸透镜成像规律1.常用概念(1)物距：物体到透镜的距离，用u表示.(2)像距：像到透镜的距离，用v表示.(3)焦距：用f表示.(4)实像：真实光线会聚而成的像，可以出现在光屏上.(5)虚像：真实光线的反向延长线会聚而成的像，不能出现在光屏上，只能用眼睛看到.,2.探究凸透镜成像的装置图“三心同高”即烛焰、凸透镜和光屏的中心要在同一高度.,3.凸透镜成像的规律,三、凸透镜成像规律的应用1.照相机(1)原理：依据凸透镜成像的原理制成的.(2)构成：镜头、胶卷、调焦环、光圈环、快门、暗箱.镜头：一般是由几个透镜组成，相当于一个凸透镜.调焦环：调节镜头到胶卷的距离，在胶卷上成清晰的像 胶卷：相当于光屏，在暗箱里，上面涂有感光材料.光圈环：控制进光的多少.快门：控制曝光的时间.(3)成像特点：成倒立、缩小的实像.,2.投影仪(1)原理：依据凸透镜成像的原理制成的.(2)构成：光源、凹面镜、聚光镜、镜头、平面镜和屏幕.镜头：相当于一个凸透镜.聚光镜：用来增加投影片的亮度.光源：用来照亮投影片.平面镜：用来改变光的传播方向.(3)成像特点：成倒立、放大的实像.,3.放大镜(1)原理：依据凸透镜成像的原理制成的.(2)构成：短焦距的凸透镜.(3)成像特点：成正立、放大的虚像.,4.凸透镜成像规律的应用,四、近视眼与远视眼1.眼球的结构图(1)眼睛相当于一架照相机.(2)晶状体相当于凸透镜.(3)视网膜相当于胶片.,2.正常的眼睛看物体(1)原理：当物距变化时，眼睛的睫状体就会改变晶状体的弯曲程度，达到改变眼睛“焦距”的目的,(2)看远处的物体：晶状体变得扁平时，“焦距”最大，能够看清远处的物体.(3)看近处的物体：晶状体变得凸起时，“焦距”最小，能够看清近处的物体.(4)明视距离：在距眼睛25 cm处的物体在视网膜上成像最清晰，因此人们把25 cm的距离叫做正常眼睛的明视距离,3.近视眼及其矫正(1)成因：晶状体太厚或眼球前后方向上太长.(2)成像位置：物体成像于视网膜前方.(3)矫正：戴凹透镜.,4.远视眼及其矫正(1)成因：晶状体太薄或眼球前后方向上太短.(2)成像位置：物体成像于视网膜后方.(3)矫正：戴凸透镜.5.眼镜的度数眼镜的度数=100,凸透镜：_凹透镜：_,透镜,u2f：_fu2f：_uf：_,成像规律,放大镜：_投影仪：_照相机：_,近视眼：_远视眼：_,应用,眼睛矫正,参考答案：中间厚，边缘薄的透镜，对光线起会聚作用中间薄，边缘厚的透镜，对光线起发散作用倒立、缩小的实像，fv2f，像物异侧倒立、放大的实像，v2f，像物异侧正立、放大的虚像，像物同侧uf时，成正立、放大的虚像fu2f时，倒立、放大的实像u2f，倒立、缩小的实像物体成像在视网膜前，需用凹透镜矫正物体成像在视网膜后，需用凸透镜矫正,凸透镜成像规律,【跟踪训练】(天津中考)某同学在探究“凸透镜成像规律”时，总结的三个实验结论如表所示，其中正确的是(),A实验1 B实验2C实验3 D实验2和实验3【解析】选A.凸透镜成像规律告诉我们：物体在二倍焦距以外，成倒立、缩小实像，像在一倍焦距到二倍焦距之间；物体在一倍焦距到二倍焦距内，成倒立、放大实像，像在二倍焦距以外；物体在一倍焦距以内，成正立、放大虚像.由此分析：实验2应为放大，实验3应为正立.,凸透镜成像规律的应用凸透镜成像规律在生活中的“应用”和“物距”、“成像特点”是一一对应的，题目经常是给出其中一点，让同学们去判断另一点.,2f,倒立、缩小的实像,f2f,倒立、放大的实像,f,正立、放大的虚像,【跟踪训练】(烟台中考)在探究凸透镜成像的实验中,小红把蜡烛放在凸透镜前的某一位置时,在透镜另一侧离透镜10 cm 的光屏上得到一个倒立、缩小的清晰的像.当她把蜡烛移到距透镜10 cm处时,所成的像是()A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的虚像D.倒立、放大的虚像,【解析】选B.本题考查的是凸透镜成像的知识.在光屏上成倒立、缩小的像时，像距的关系是：fv2f，故f10 cm2f；当她把蜡烛移到距透镜10 cm处时，就满足fu2f，故所成的像是倒立、放大的实像，所以选B.,透镜及其成像规律的综合作图1.解透镜成像规律和透镜三条特殊光线结合类题目，关键是把握物点发出的光线折射后一定过像点.2.透镜的“暗盒”问题：(1)比较折射光线比入射光线是发散还是会聚.(2)折射光线比入射光线发散，填入凹透镜，折射光线比入射光线会聚，填入凸透镜.,【跟踪训练】(安徽中考)图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为AB，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置.,【解析】本题中B点的像B在主光轴上，并且AB的像垂直于主光轴，关键是找点A的像A，选择由A点发出的通过凸透镜的三条特殊光线中的任意两条即可完成光路图：平行于主光轴的光线通过凸透镜后通过焦点，通过光心的光线通过凸透镜后传播方向不变，两条折射光线的交点即为像点A.答案：如图所示,
