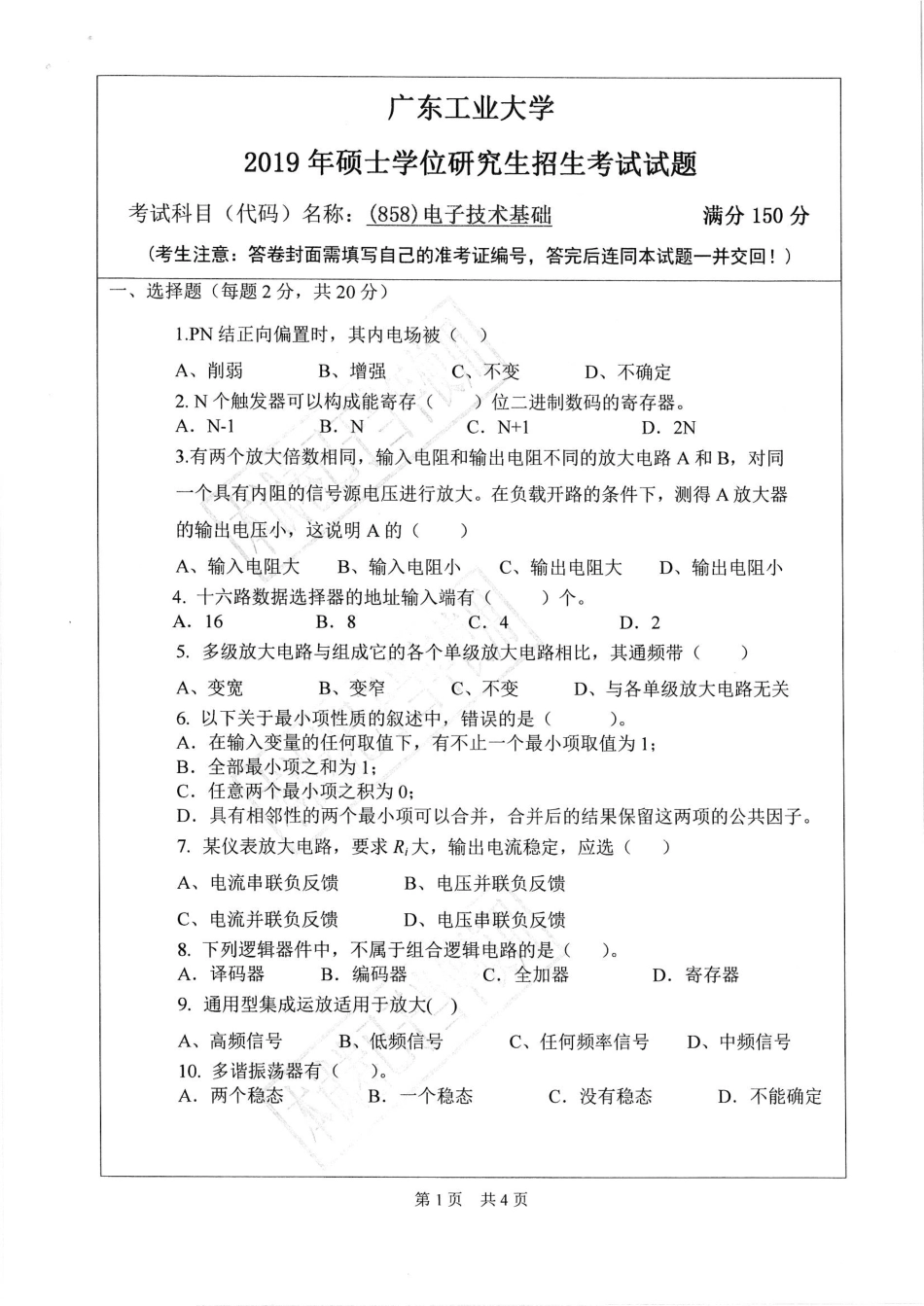

广东工业大学2019年硕士学位研究生招生考试试题考试科目（代码）名称：(858)电子技术基础满分150分(考生注意：答卷封面需填写自己的准考证编号，答完后连同本试题一并交回！)一、选择题（每题2分，共20分）1PN结正向偏置时，其内电场被()A、削弱B、增强”C、不变D、不确定2.N个触发器可以构成能寄存(y)位二进制数码的寄存器。A.N-1B.NC.N+1D.2N3,有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的()A、输入电阻大B、输入电阻小C、输出电阻大D、输出电阻小4.十六路数据选择器的地址输入端有()个。A.16B.8C.4D.25.多级放大电路与组成它的各个单级放大电路相比，其通频带()A、变宽B、变窄C、不变D、与各单级放大电路无关6.以下关于最小项性质的叙述中，错误的是().A.在输入变量的任何取值下，有不止一个最小项取值为1：B.全部最小项之和为1；C.任意两个最小项之积为0：D.具有相邻性的两个最小项可以合并，合并后的结果保留这两项的公共因子。7.某仪表放大电路，要求R大，输出电流稳定，应选()A、电流串联负反馈B、电压并联负反馈C、电流并联负反馈D、电压串联负反馈8.下列逻辑器件中，不属于组合逻辑电路的是(。A.译码器B.编码器C.全加器D.寄存器9.通用型集成运放适用于放大()A、高频信号B、低频信号C、任何频率信号D、中频信号10.多谐振荡器有()。A.两个稳态B.一个稳态C.没有稳态D.不能确定第1页共4页填空题（每空3分，共30分）1.三极管的三个工作区域分别是和2.二进制数1110.101转换为十进制数为;转换为十六进制数为3.正弦波振荡电路是由选频网络、四个部分组成。4.差动放大电路采用了对称的三极管来实现参数补偿，其目的是为了克服5.负反馈放大器自激振荡的条件为三、判断题（每题2分，共10分）1.负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲、符号都相同。()2.若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。(3.一个多级放大电路的输入级为共射放大电路，其输入信号幅度很小，则共射放大电路的静态工作点宜选在交流负载线上靠近饱和区的位置。()4.三态门的三种状态分别为：高电平、低电平、不确定态。(5.单管直接耦合共射放大电路空载情况下的负载线和带载情况下的负载线的交点在cc处。(。)四、分析计算题（共90分）1.(18分)放大电路如题图4.1所示，Vcc=12V,Rb1=15k2,Rb2=45k2,R。=RL=6k2,R。=2002,R2=2.22,晶体管的B=50,6b=3002,E=0.6,各电容容抗可以略去不计。(1)估算静态工作点：(2)画出其交流等效电路，并计算出电压放大倍数A,输入电阻R,输出电阻R。(3)设信号源内阻R,=1k2,信号源电压10mV,计算输出电压第2页共4页
