液压与气压传动.pdf

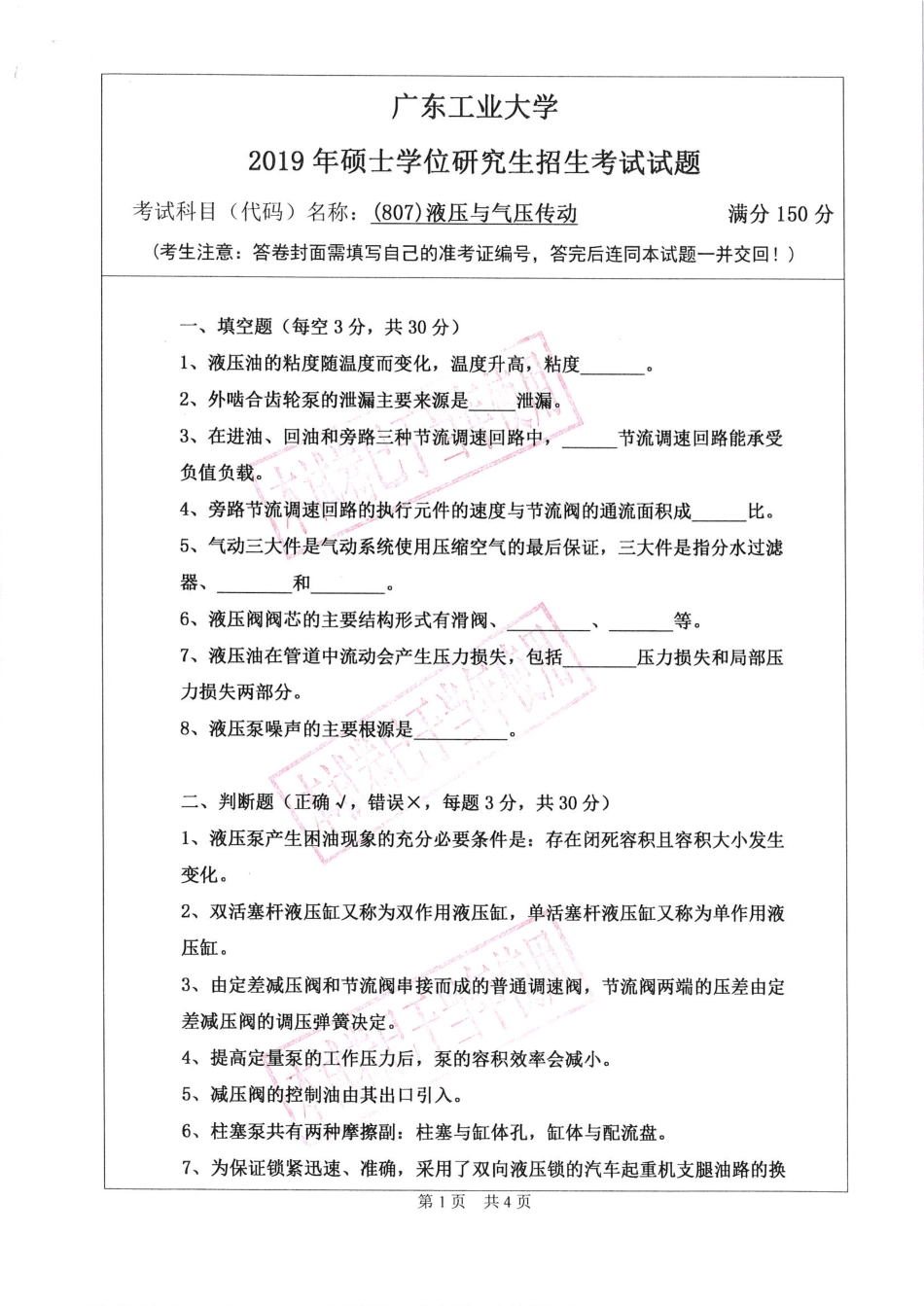

广东工业大学2019年硕士学位研究生招生考试试题考试科目（代码）名称：(807)液压与气压传动满分150分(考生注意：答卷封面需填写自己的准考证编号，答完后连同本试题一并交回！)一、填空题（每空3分，共30分）1、液压油的粘度随温度而变化，温度升高，粘度2、外啮合齿轮泵的泄漏主要来源是泄漏。3、在进油、回油和旁路三种节流调速回路中，节流调速回路能承受负值负载。、4、旁路节流调速回路的执行元件的速度与节流阀的通流面积成比。5、气动三大件是气动系统使用压缩空气的最后保证，三大件是指分水过滤器、和6、液压阀阀芯的主要结构形式有滑阀、等。7、液压油在管道中流动会产生压力损失，包括压力损失和局部压力损失两部分。8、液压泵噪声的主要根源是二、判断题（正确，错误，每题3分，共30分）1、液压泵产生困油现象的充分必要条件是：存在闭死容积且容积大小发生变化。2、双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。3、由定差减压阀和节流阀串接而成的普通调速阀，节流阀两端的压差由定差减压阀的调压弹簧决定。4、提高定量泵的工作压力后，泵的容积效率会减小。5、减压阀的控制油由其出口引入。6、柱塞泵共有两种摩擦副：柱塞与缸体孔，缸体与配流盘。7、为保证锁紧迅速、准确，采用了双向液压锁的汽车起重机支腿油路的换第1页共4页向阀可以选用H型中位机能。8、在“变量泵+定量马达”的容积调速回路中，、调大液压泵的排量，则马达转速减慢。9、先导式溢流阀的遥控口直接通油箱时，其主阀阀芯处于半开半关的状态。10、限压式变量泵的卸荷回路属于压力卸荷。三、问答题（每题8分，共32分）1、分别说明保压回路、泄压回路的功能和特点。2、变量泵是指什么可以改变的泵？试写出三种变量泵，并分别说明其变量原理。3、简述节流阀的节流原理，节流阀的节流口为什么要采用薄壁小孔而不用细长孔？4、图1所示的利用双泵供油实现液压缸快速运动的回路。快进时，阀7处于左位，系统负载小，大流量泵1和小流量泵2一起给系统供油；工进时，阀7处于右位，系统负载增大，泵1自动卸荷，泵2单独向系统供油，工进速度可调。请回答：1)泵1的自动卸荷是如何实现的？2)单向阀4和节流阀6在系统中起什么作用？3)快进时溢流阀5是否溢流？图1第2页共4页2、在图3所示回路中，已知液压缸活塞直径D=100mm,活塞杆直径d=70mm,负载F=25000N,节流阀前后压力差为0.3MPa,节流阀的压力流量方程为9=C44,V2p1p,其中A,=0.05cm2C=0.65p=900kg/m3,试求：1)从液压缸有杆腔流出的流量？2)液压缸运动速度？3)液压缸活塞腔的压力？图3第4页共4页
