温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
武汉
纺织
大学
2016
816
电子技术
基础

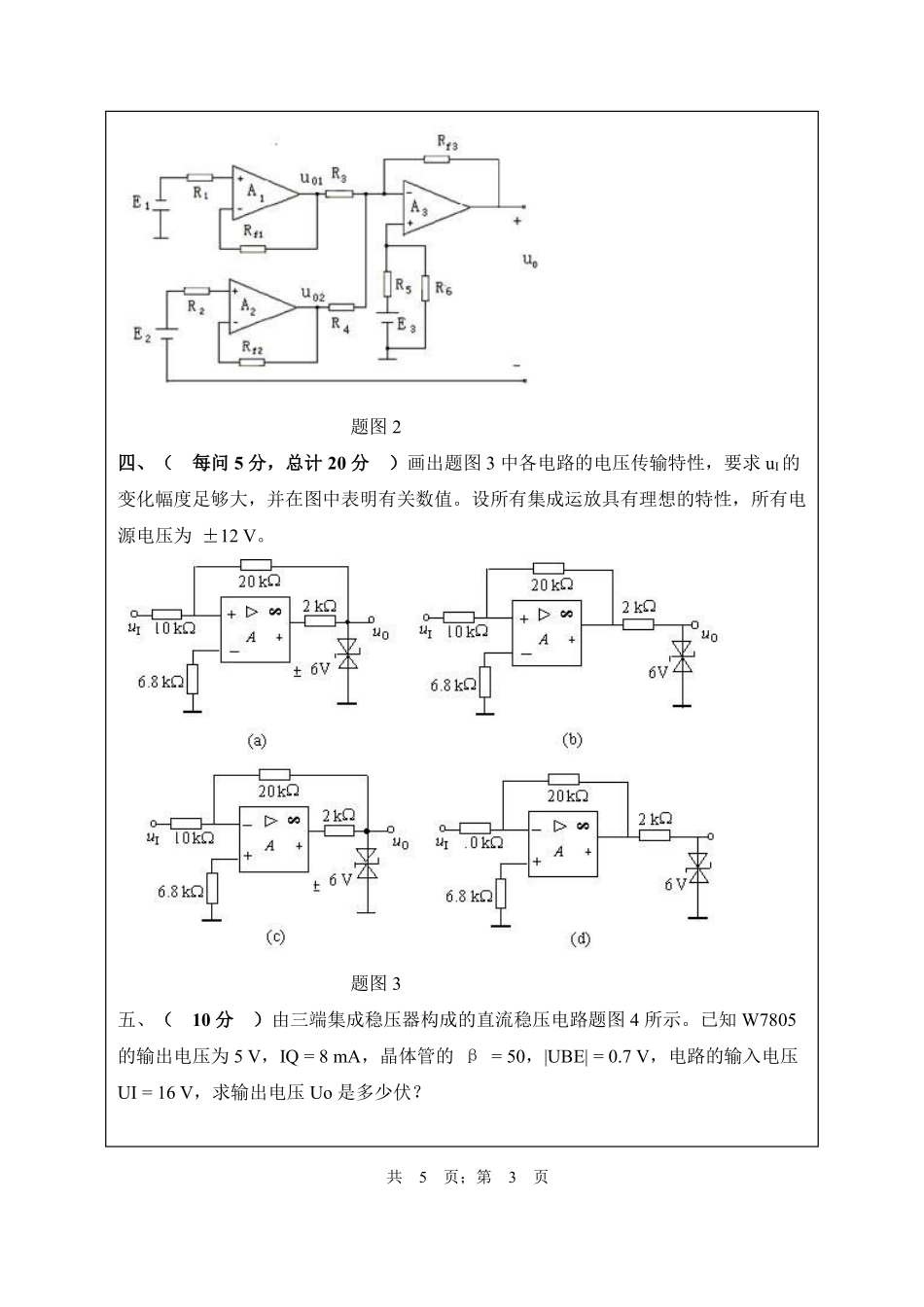

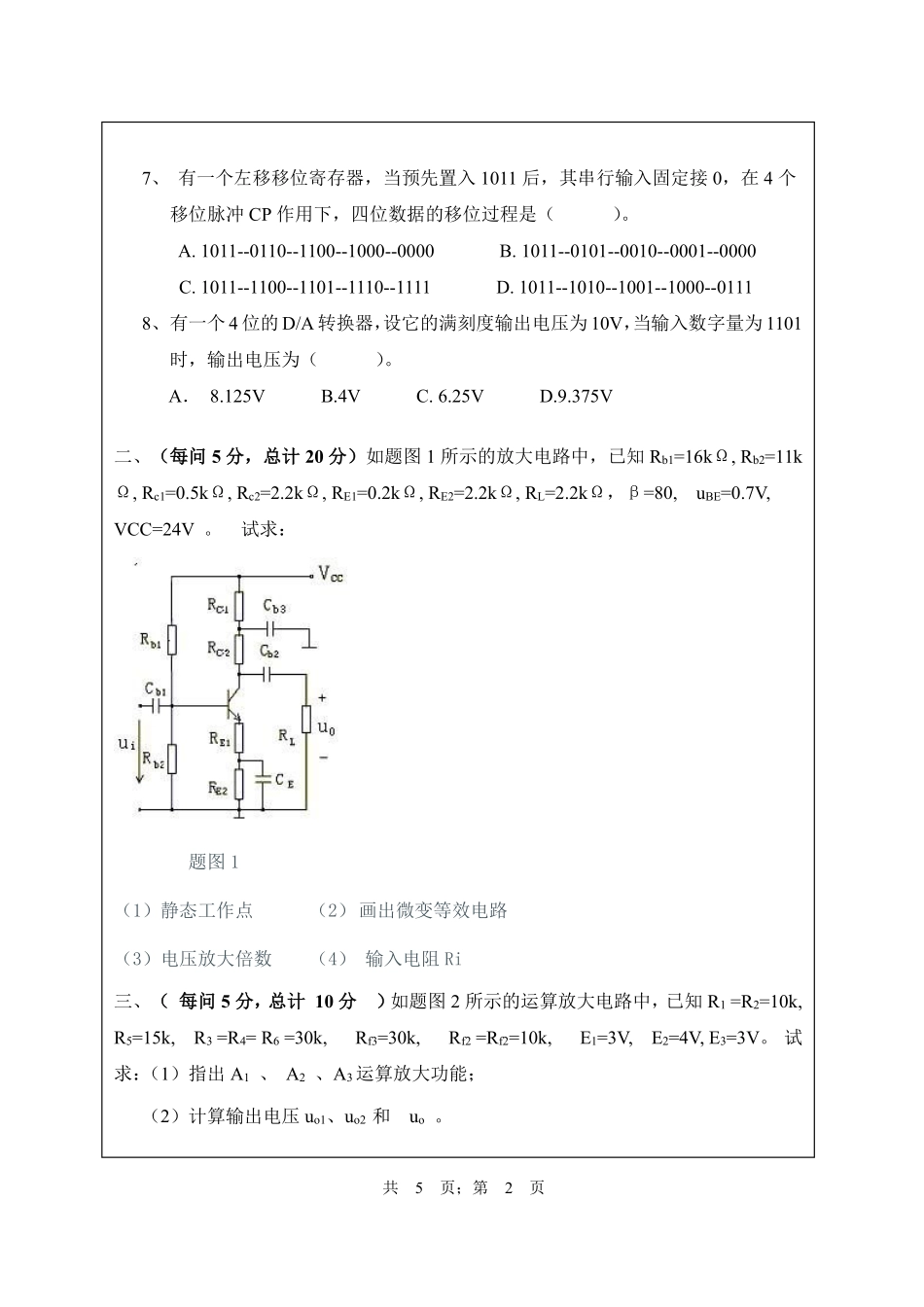

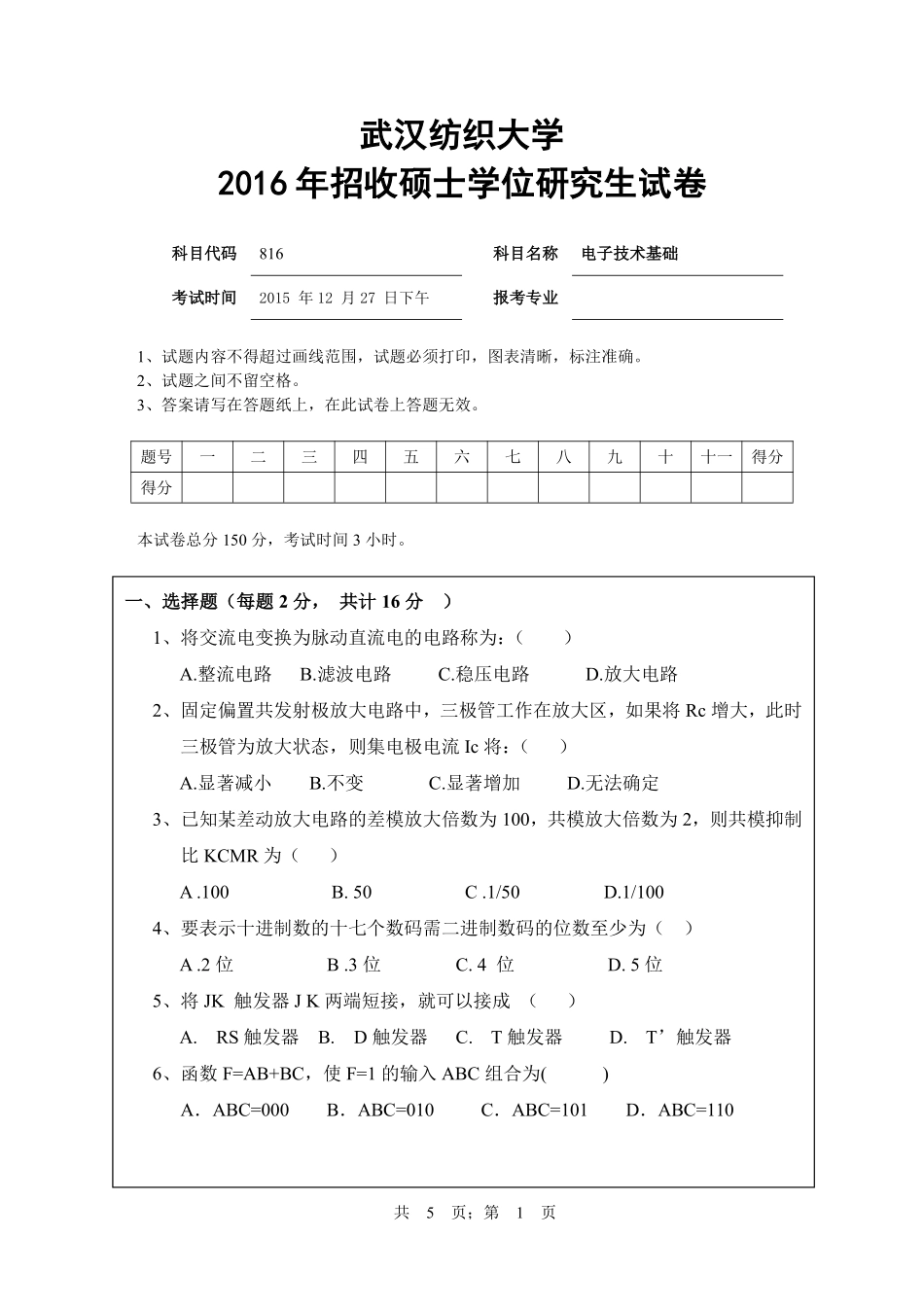

武汉纺织大学2016 年招收硕士学位研究生试卷武汉纺织大学2016 年招收硕士学位研究生试卷科目代码科目代码816科目名称科目名称电子技术基础电子技术基础考试时间考试时间2015 年 12 月 27 日下午报考专业报考专业1、试题内容不得超过画线范围,试题必须打印,图表清晰,标注准确。2、试题之间不留空格。3、答案请写在答题纸上,在此试卷上答题无效。题号一二三四五六七八九十十一得分得分本试卷总分 150 分,考试时间 3 小时。一、选择题(每题一、选择题(每题 2 分,共计分,共计 16 分)分)1、将交流电变换为脉动直流电的电路称为:()A.整流电路B.滤波电路C.稳压电路D.放大电路2、固定偏置共发射极放大电路中,三极管工作在放大区,如果将 Rc 增大,此时三极管为放大状态,则集电极电流 Ic 将:()A.显著减小B.不变C.显著增加D.无法确定3、已知某差动放大电路的差模放大倍数为 100,共模放大倍数为 2,则共模抑制比 KCMR 为()A.100B.50C.1/50D.1/1004、要表示十进制数的十七个数码需二进制数码的位数至少为()A.2 位B.3 位C.4 位D.5 位5、将 JK 触发器 J K 两端短接,就可以接成()A.RS 触发器B.D 触发器C.T 触发器D.T触发器6、函数 F=AB+BC,使 F=1 的输入 ABC 组合为()AABC=000BABC=010CABC=101DABC=110共页第页共5页;第1页7、有一个左移移位寄存器,当预先置入 1011 后,其串行输入固定接 0,在 4 个移位脉冲 CP 作用下,四位数据的移位过程是()。A.1011-0110-1100-1000-0000B.1011-0101-0010-0001-0000C.1011-1100-1101-1110-1111D.1011-1010-1001-1000-01118、有一个4位的D/A转换器,设它的满刻度输出电压为10V,当输入数字量为1101时,输出电压为()。A 8.125VB.4VC.6.25VD.9.375V二、(每问(每问 5 分,总计分,总计 20 分)分)如题图 1 所示的放大电路中,已知 Rb1=16k,Rb2=11k,Rc1=0.5k,Rc2=2.2k,RE1=0.2k,RE2=2.2k,RL=2.2k,=80,uBE=0.7V,VCC=24V。试求:题图 1(1)静态工作点(2)画出微变等效电路(3)电压放大倍数(4)输入电阻 Ri三、(每问(每问 5 分,总计分,总计 10 分)分)如题图 2 所示的运算放大电路中,已知 R1=R2=10k,R5=15k,R3=R4=R6=30k,Rf3=30k,Rf2=Rf2=10k,E1=3V,E2=4V,E3=3V。试求:(1)指出 A1、A2、A3运算放大功能;(2)计算输出电压 uo1、uo2和uo。共5页;第2页题图 2四、(每问四、(每问 5 分,总计分,总计 20 分)分)画出题图 3 中各电路的电压传输特性,要求 uI的变化幅度足够大,并在图中表明有关数值。设所有集成运放具有理想的特性,所有电源电压为 12 V。题图 3五、(10 分)分)由三端集成稳压器构成的直流稳压电路题图 4 所示。已知 W7805的输出电压为 5 V,IQ=8 mA,晶体管的 =50,|UBE|=0.7 V,电路的输入电压UI=16 V,求输出电压 Uo 是多少伏?共5页;第3页题图 4六、(六、(10 分)分)画出逻辑函数的卡诺图,并用卡诺图化简求出最简与或表达式和最简或与表达式。(0,1,2,3,4,5,)(8,9,12,13)mdL ABCD、)七、(每问(每问 10 分,总计分,总计 20 分)题分)题图 5 是由 555 定时器组成的电路。(1)画出电容两端电压Cv和输出电压Ov的波形;(2)计算Ov震荡周期T和占空比 q%;题图 5共5页;第4页八、(每问八、(每问 5 分,总计分,总计 20 分)题分)题图 6 所示是倒 T 形电阻网络 D/A 转换器。试求(1)i的表达式;(2)Ov的表达式;(3)已知10kR,REF12VV,电压Ov输出范围;(4)当32100111D D D D 时,?Ov题图题图 6九、(24 分)分)分析题图 7 时序电路的逻辑功能,写出电路的驱动方程、状态方程和输出方程,画出电路的状态转换图,说明电路功能。题图 7共 5页;第5 页共页;第页
