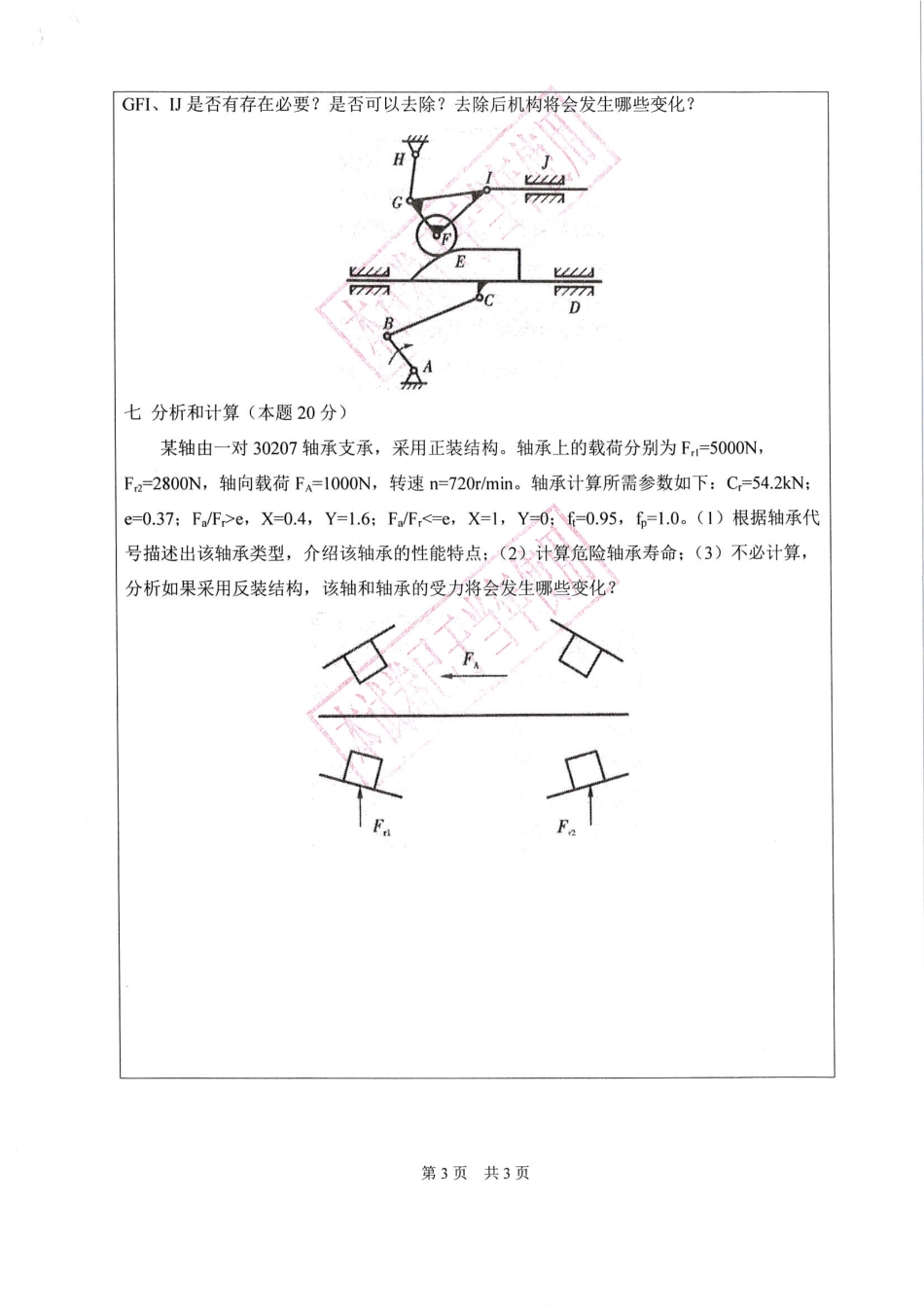

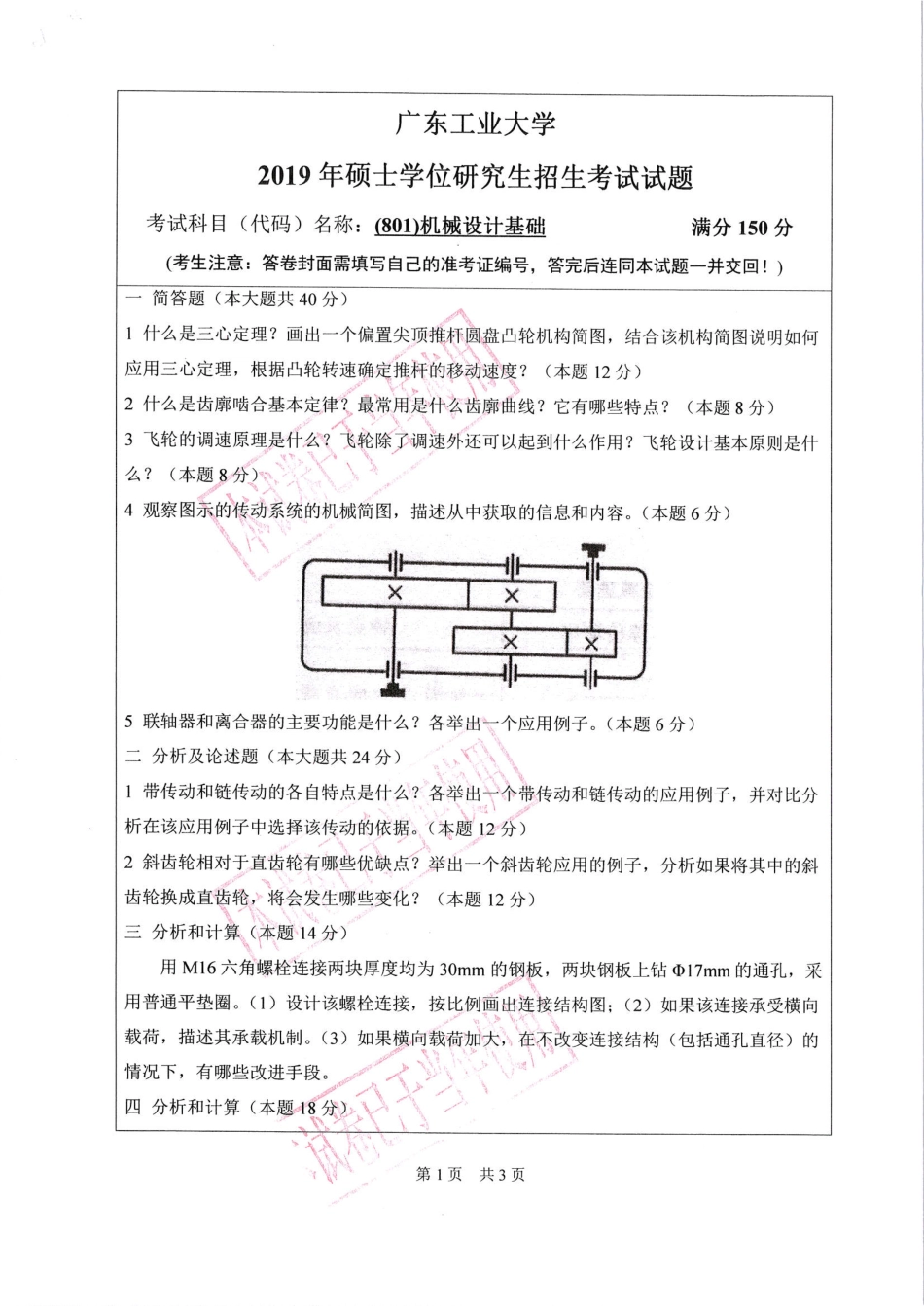

广东工业大学2019年硕士学位研究生招生考试试题考试科目（代码）名称：（01山机械设计基础满分150分(考生注意：答卷封面需填写自己的准考证编号，答完后连同本试题一并交回！)一简答题（本大题共40分）1什么是三心定理？画出一个偏置尖顶推杆圆盘凸轮机构简图，结合该机构简图说明如何应用三心定理，根据凸轮转速确定推杆的移动速度？（本题12分)2什么是齿廓啮合基本定律？最常用是什么齿廓曲线？它有哪些特点？（本题8分）3飞轮的调速原理是什么？飞轮除了调速外还可以起到什么作用？飞轮设计基本原则是什么？（本题8分），4观察图示的传动系统的机械简图，描述从中获取的信息和内容。（本题6分）5联轴器和离合器的主要功能是什么？各举出一个应用例子。（本题6分）二分析及论述题（本大题共24分）1带传动和链传动的各自特点是什么？各举出个带传动和链传动的应用例子，并对比分析在该应用例子中选择该传动的依据。（本题12分）2斜齿轮相对于直齿轮有哪些优缺点？举出一个斜齿轮应用的例子，分析如果将其中的斜齿轮换成直齿轮，将会发生哪些变化？（本题12分）三分析和计算（本题14分）用M16六角螺栓连接两块厚度均为30mm的钢板，两块钢板上钻17mm的通孔，采用普通平垫圈。(1)设计该螺栓连接，按比例画出连接结构图：(2)如果该连接承受横向载荷，描述其承载机制。(3)如果横向载荷加大，在不改变连接结构（包括通孔直径）的情况下，有哪些改进手段。四分折和计算（本题18分）第1页共3页GFI、U是否有存在必要？是否可以去除？去除后机构将会发生哪些变化？7777ECaP77P777D七分析和计算（本题20分）某轴由一对30207轴承支承，采用正装结构。轴承上的载荷分别为F=5000N,F2=2800N,轴向载荷FA=1000N,转速n=720rmin。轴承计算所需参数如下：C,=54.2kN:e=0.37;Fa/Fe,X=-0.4,Y=1.6;F/F=e,X=1,Y=0:f-0.95,f=1.0。(1)根据轴承代号描述出该轴承类型，介绍该轴承的性能特点：(2)计算危险轴承寿命：(3)不必计算，分析如果采用反装结构，该轴和轴承的受力将会发生哪些变化？第3页共3页
