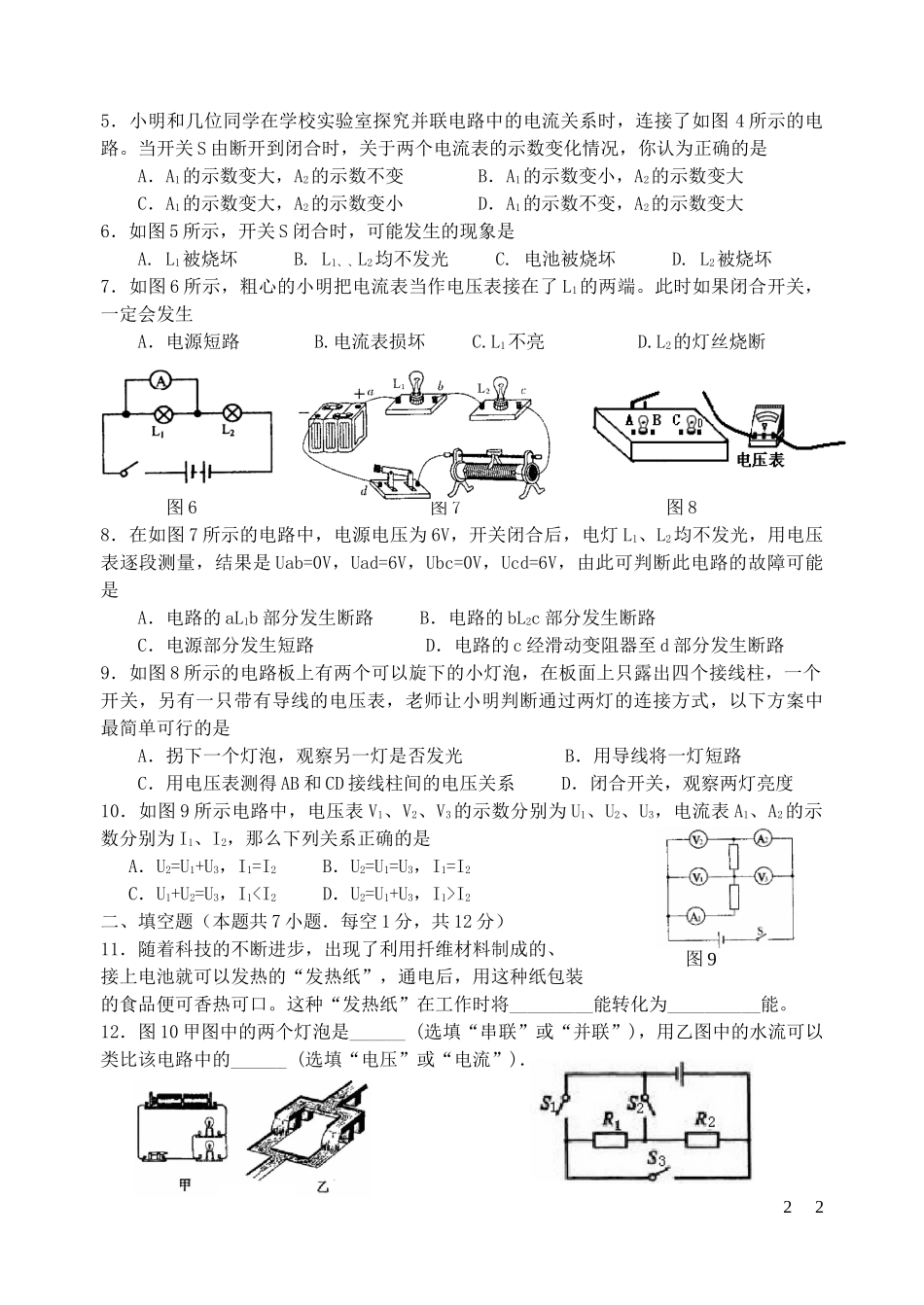

第十一章 简单电路 （考时：80分钟 满分：70分） 班级： 姓名： 得分： 一．选择题：（下列选项中，只有一个是符合题意的，将正确序号填在下表中, 每题3分，共30分） 题号 1 2 3 4 5 6 7 8 9 10 答案 1．关于生活中的一些电路连接，下列判断不正确的是 A．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 B．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的 C．节日的夜晚，装扮恩施市清江河畔小树的小彩灯是串联的 D．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 2．图1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变 化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断 A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 图1 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 。 图2甲 图2乙 4．如图3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是 图3 图4 图5 A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 5．小明和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图4所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是 A．A1的示数变大，A2的示数不变 B．A1的示数变小，A2的示数变大 C．A1的示数变大，A2的示数变小 D．A1的示数不变，A2的示数变大 6．如图5所示，开关S闭合时，可能发生的现象是 A. L1被烧坏 B. L1、、L2均不发光 C. 电池被烧坏 D. L2被烧坏 7．如图6所示，粗心的小明把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生 A．电源短路 B.电流表损坏 C.L1不亮 D.L2的灯丝烧断 图6 图7 图8 8．在如图7所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是 A．电路的aL1b部分发生断路 B．电路的bL2c部分发生断路 C．电源部分发生短路 D．电路的c经滑动变阻器至d部分发生断路 9．如图8所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有一只带有导线的电压表，老师让小明判断通过两灯的连接方式，以下方案中最简单可行的是 A．拐下一个灯泡，观察另一灯是否发光 B．用导线将一灯短路 C．用电压表测得AB和CD接线柱间的电压关系 D．闭合开关，观察两灯亮度 图9 10．如图9所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是 A．U2=U1+U3，I1=I2 B．U2=U1=U3，I1=I2 C．U1+U2=U3，I1<I2 D．U2=U1+U3，I1>I2 二、填空题（本题共7小题．每空1分，共12分） 11．随着科技的不断进步，出现了利用扦维材料制成的、 接上电池就可以发热的“发热纸”，通电后，用这种纸包装 的食品便可香热可口。这种“发热纸”在工作时将_________能转化为__________能。 12．图10甲图中的两个灯泡是______ (选填“串联”或“并联”)，用乙图中的水流可以类比该电路中的______ (选填“电压”或“电流”)． 图10 图11 13．如图11所示的电路中，要使电阻R1和R2组成并联电路，则应将开关________闭合。 14．2006年6月6日，世人瞩目的“天下第一爆”——三峡工程三期上游围堰爆破成功。据报道，爆破中采用了四千只电子雷管，为了使每只雷管互不影响，应把这些电子雷管_____联接入电路中。 15．小明的奶奶给爸爸收拾房间时，发现了爸爸丢了一节已充满电的充电电池和一张香烟盒内的锡箔纸，奶奶用锡箔纸将充电电池包好，放在桌子上，好让爸爸发现它。爸爸回来后打开锡箔纸，发现电池已损坏，该电池损坏的原因是 。 16．如图12是小明同学实验时的实物电路。已知图中甲、乙、丙是三个电表，且连接无误。当他接通开关S后，发现灯L1、L2均正常发光。可以判定甲是 表、乙是 表、丙是 表。 17．在图13所示电路中，两盏灯的连接方式是_____联。若两盏灯完全相同。电源电压为9V，闭合开关后，电压表的示数为3V，则L2两端的电压为____________V。 图12 图13 图14 三、作图与简答题（每小题共4分．共12分） 18．小明同学在利用电压表测用电器两端电压时，设计了如图14所示的实验。当电压表的接线柱接A接线柱时，可以测出灯L1两端的电压，如果其他不变，把电压表的此接线柱接到C接线柱上即可测出L2两端的电压，这样就可以省掉了拆电路的麻烦。你认为这样做可以吗？为什么？ 19．请根据图15甲所示的电路，用笔画线作导线，将图乙中的实物连接起来使之完整。 甲 图15 乙 图16 20．小明同学用灯泡L1和L2组成了串联电路，他连接的电路如图16所示． (1)闭合开关，观察到的现象是 ． (2)请你在实物图上只改动一根导线，使电压表能够测出L1两端 电压． (要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉) 四、实验与探究题（本共3题，21题2分，22题6分，23题8分，共16分） 21．小明 同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图17甲所示，产生这种情况的原因是 另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是 . 甲 图17 乙 图18 22．根据以下要求，设计电路，用笔代线在图18中画出相应的实物连接图。(导线不能交叉) 要求：(1)只闭合S1时，红灯发光，绿灯不发光. (2)S1、S2都闭合时，两灯都发光 (3)只闭合S2时，两灯均不发光 23．小明探究了串联电路和并联电路的电压关系和电流关系后，对如图19甲所示既有并联又有串联的电路的电流关系提出了猜想：总电流等于各支路电流之和． 为验证猜想，小明设计如图19甲所示的电路，用图乙所示器材做了三次实验，记录数据如表所示． 电表 次数 A1(A) A2(A) A3(A) V1(V) V2(V) V3(V) 1 1.2 0.8 2.0 12.0 6.0 18.0 2 0.9 0.6 1.5 9.0 9.0 18.0 3 0.6 0.4 1.0 6.0 12.0 18.0 图19 请完成：(1)用笔画线代替导线，按图19甲的电路将图19乙的实物连线补充完整； (2)为验证猜想，应选用电表 的示数进行比较； (3)比较表中三个电压表的示数，可得到的结论是 ； (4)认真分析小敏的实验数据，还可以得到很多规律，请你写出其中的一个(不能与猜想和(3)结论重复)． 规律： 。 202023年秋九年级物理（第十一章 简单电路）单元试题 参 考 答 案 一、选择题 1．D 2B 3C 4C 5D 6C 7C 8D 9A 10A 二、填空题11．电能 热 12 并联 电流 13 S2 S3 14 并 15 电池被短路 16 电 流 电流 电压 17 串 6V 三、作图与简答题 18．不可以，因为当把A点的接线柱改接到C时，电压表的正负接线柱接反了 19 20．（1）电压表指针向左偏 （2）如图所示。 四、实验与探究题 21．电流表的量程选择太小 电压表的正负接线柱接反了 22．设计电路如图所示。 23．（1）如图所示 （2）A1、A2和A3 （3）电源电压等于串联各部分两端的和。 （4）同一导体中的电流与导体两端的电压成正比。 5 5
