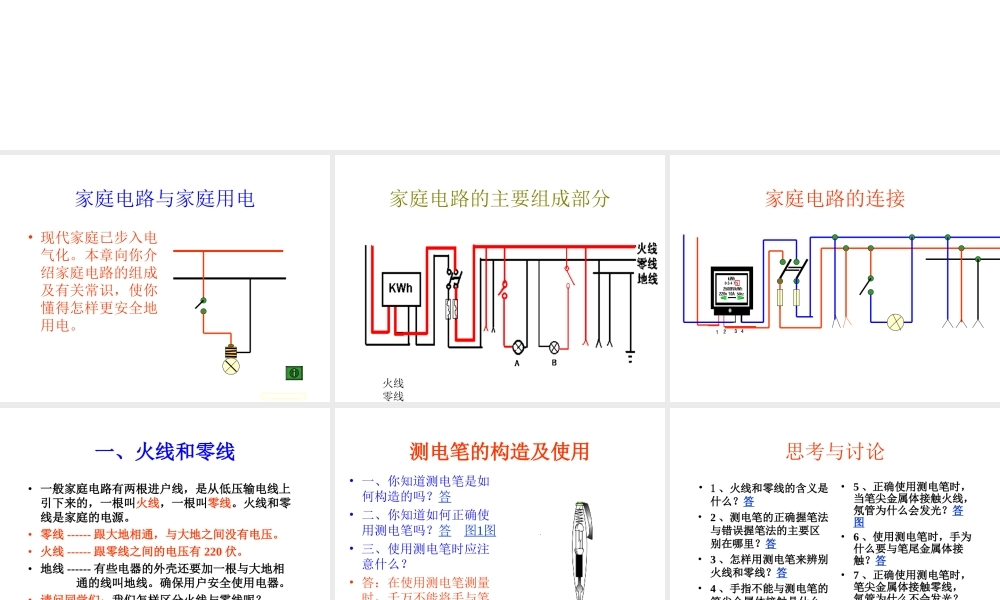

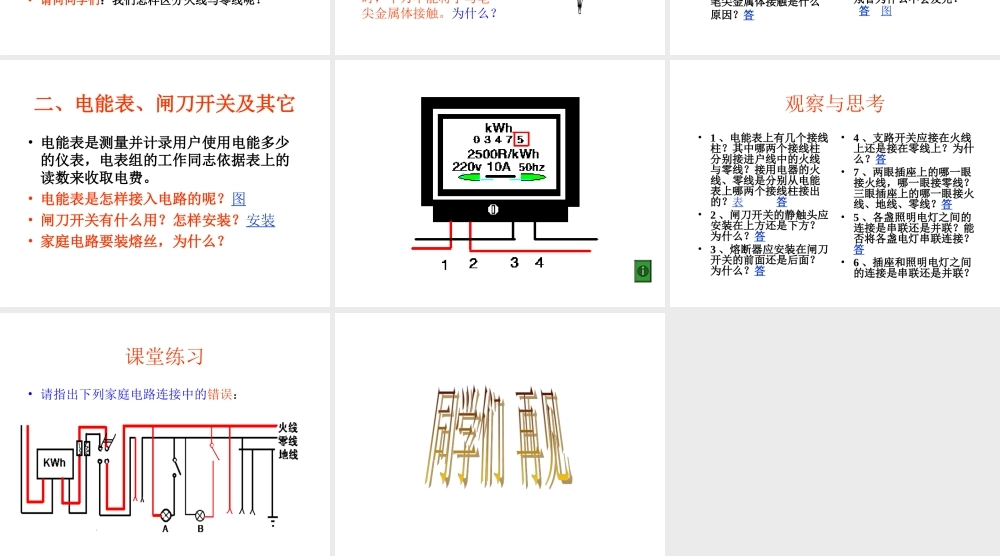

电在我家中,（冀教版）三年级科学下册课件,家庭电路与家庭用电,现代家庭已步入电气化。本章向你介绍家庭电路的组成及有关常识，使你懂得怎样更安全地用电。,家庭电路的主要组成部分,火线 零线,家庭电路的连接,一、火线和零线,一般家庭电路有两根进户线，是从低压输电线上引下来的，一根叫火线，一根叫零线。火线和零线是家庭的电源。零线-跟大地相通，与大地之间没有电压。火线-跟零线之间的电压有220伏。地线-有些电器的外壳还要加一根与大地相 通的线叫地线。确保用户安全使用电器。请问同学们：我们怎样区分火线与零线呢？,测电笔的构造及使用,一、你知道测电笔是如何构造的吗？答二、你知道如何正确使用测电笔吗？答 图1图三、使用测电笔时应注意什么？答：在使用测电笔测量时，千万不能将手与笔尖金属体接触。为什么？,测电笔的构造,测电笔的正确使用,在使用测电笔时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光。这是因为火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大得多，所以大部分电压加在了大电阻和氖管上，使氖管发光，若笔尖接触的是是零线，氖管就不会发光。,不正确的握笔方法,1.这种握笔方法能测出火线和零线吗？2.这种握笔方法存在危险吗？,测电笔的正确握法之一,发光啦,测电笔的正确握法之二,氖管不发光这是零线,思考与讨论,1、火线和零线的含义是什么？答2、测电笔的正确握笔法与错误握笔法的主要区别在哪里？答3、怎样用测电笔来辨别火线和零线？答4、手指不能与测电笔的笔尖金属体接触是什么原因？答,5、正确使用测电笔时，当笔尖金属体接触火线，氖管为什么会发光？答图6、使用测电笔时，手为什么要与笔尾金属体接触？答7、正确使用测电笔时，笔尖金属体接触零线，氖管为什么不会发光？答 图,二、电能表、闸刀开关及其它,电能表是测量并计录用户使用电能多少的仪表，电表组的工作同志依据表上的读数来收取电费。电能表是怎样接入电路的呢？图闸刀开关有什么用？怎样安装？安装家庭电路要装熔丝，为什么？,观察与思考,1、电能表上有几个接线柱？其中哪两个接线柱分别接进户线中的火线与零线？接用电器的火线、零线是分别从电能表上哪两个接线柱接出的？表 答2、闸刀开关的静触头应安装在上方还是下方？为什么？答3、熔断器应安装在闸刀开关的前面还是后面？为什么？答,4、支路开关应接在火线上还是接在零线上？为什么？答7、两眼插座上的哪一眼接火线，哪一眼接零线？三眼插座上的哪一眼接火线、地线、零线？答5、各盏照明电灯之间的连接是串联还是并联？能否将各盏电灯串联连接？答6、插座和照明电灯之间的连接是串联还是并联？,课堂练习,请指出下列家庭电路连接中的错误：,同学们 再见,
