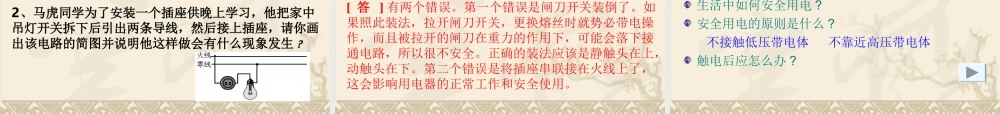

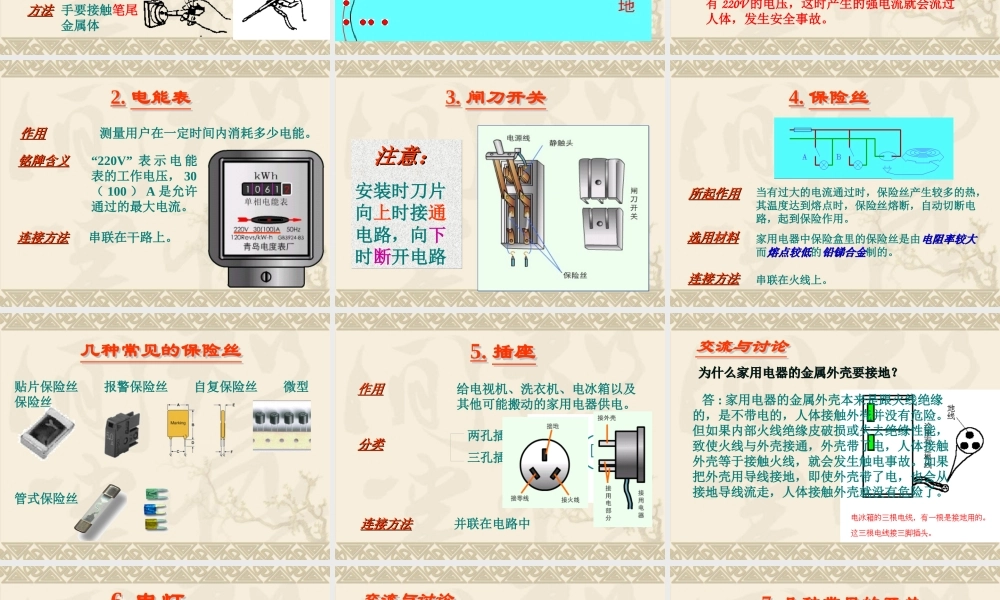

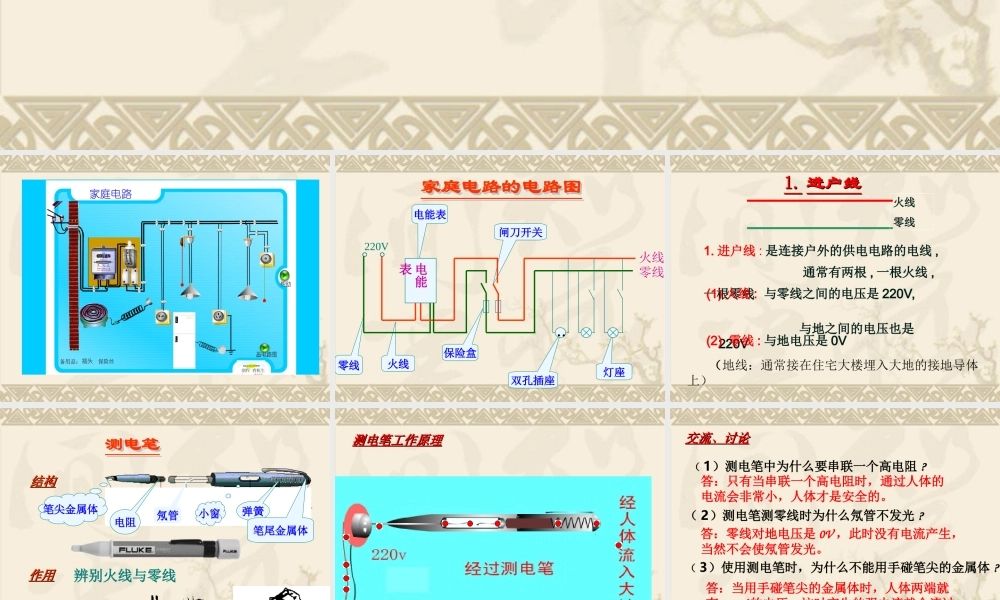

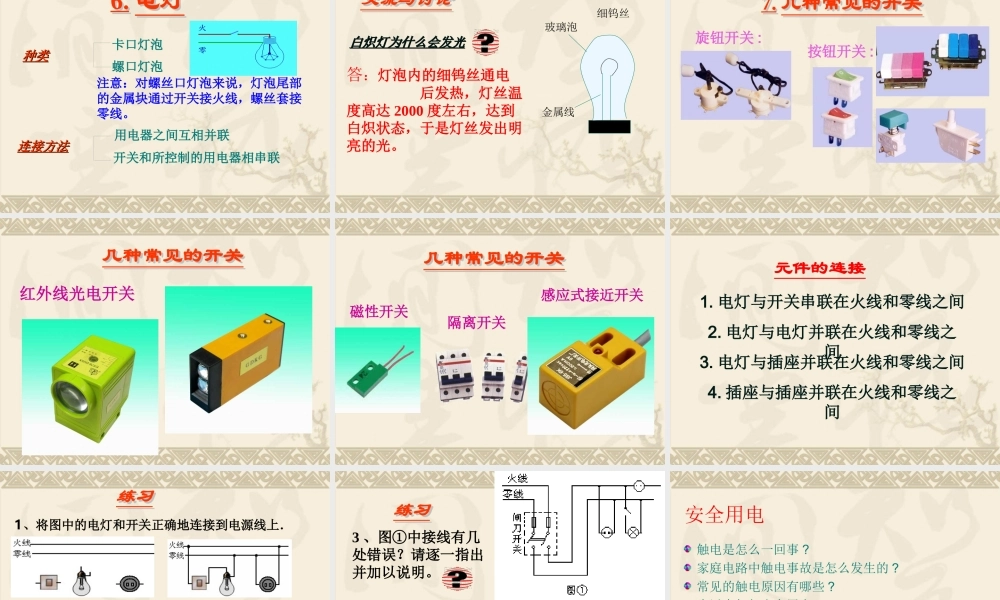

电在我家中,（冀教版）三年级科学下册课件,家庭电路的电路图,电能表,闸刀开关,火线,零线,保险盒,双孔插座,灯座,1.进户线,1.进户线:是连接户外的供电电路的电线,通常有两根,一根火线,一根零线,(1)火线:与零线之间的电压是220V,与地之间的电压也是220V,(2)零线:与地电压是0V,（地线：通常接在住宅大楼埋入大地的接地导体上）,测电笔,笔尖金属体,电阻,氖管,小窗,弹簧,笔尾金属体,辨别火线与零线,方法,作用,结构,手要接触笔尾金属体,测电笔工作原理,交流、讨论,（1）测电笔中为什么要串联一个高电阻?,（2）测电笔测零线时为什么氖管不发光?,（3）使用测电笔时，为什么不能用手碰笔尖的金属体?,答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。,答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。,答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。,2.电能表,“220V”表示电能表的工作电压，30（100）A是允许通过的最大电流。,串联在干路上。,作用,铭牌含义,连接方法,测量用户在一定时间内消耗多少电能。,3.闸刀开关,注意：安装时刀片向上时接通电路，向下时断开电路,4.保险丝,当有过大的电流通过时，保险丝产生较多的热，其温度达到熔点时，保险丝熔断，自动切断电路，起到保险作用。,家用电器中保险盒里的保险丝是由电阻率较大而熔点较低的铅锑合金制的。,串联在火线上。,连接方法,选用材料,所起作用,几种常见的保险丝,贴片保险丝 报警保险丝 自复保险丝 微型保险丝,管式保险丝,5.插座,作用,分类,连接方法,给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电。,并联在电路中,交流与讨论,答:家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生触电事故。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走，人体接触外壳就没有危险了。,为什么家用电器的金属外壳要接地？,6.电灯,种类,连接方法,注意：对螺丝口灯泡来说，灯泡尾部的金属块通过开关接火线，螺丝套接零线。,白炽灯为什么会发光,答：灯泡内的细钨丝通电 后发热，灯丝温度高达2000度左右，达到白炽状态，于是灯丝发出明亮的光。,交流与讨论,7.几种常见的开关,旋钮开关:,按钮开关:,红外线光电开关,几种常见的开关,隔离开关,感应式接近开关,磁性开关,几种常见的开关,1.电灯与开关串联在火线和零线之间,2.电灯与电灯并联在火线和零线之间,3.电灯与插座并联在火线和零线之间,4.插座与插座并联在火线和零线之间,元件的连接,1、将图中的电灯和开关正确地连接到电源线上,2、马虎同学为了安装一个插座供晚上学习，他把家中吊灯开关拆下后引出两条导线，然后接上插座，请你画出该电路的简图并说明他这样做会有什么现象发生?,练习,3、图中接线有几处错误？请逐一指出并加以说明。,答 有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。,练习,安全用电,触电是怎么一回事?家庭电路中触电事故是怎么发生的?常见的触电原因有哪些?生活中如何安全用电?安全用电的原则是什么?不接触低压带电体 不靠近高压带电体触电后应怎么办?,一.家庭电路基本组成,进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。,1 火线和零线及它们之间的电压是220V,2 火线与地面之间的电压也是220V,进户线,电能表 测量电功的仪表(用电的多少)串联在干路,保险丝 保护电路,保险丝也是串联的,插 座 插座与电灯及各用电器之间是并联,开 关 开关与电灯串联,3 用测电笔判别零线和火线,小结,小结,触电是怎么一回事?家庭电路中触电事故是怎么发生的?常见的触电原因有哪些?生活中如何安全用电?安全用电的原则是什么?不接触低压带电体 不靠近高压带电体触电后应怎么办?,二.安全用电,灯头,falsh,如何把灯泡接入电路,螺口灯泡,卡口灯泡,电灯与电灯并联在零线与 火线之间,火线,零线,灯与与插座并联在零线与火线之间,插座与插座并联在火线与零线之间,
