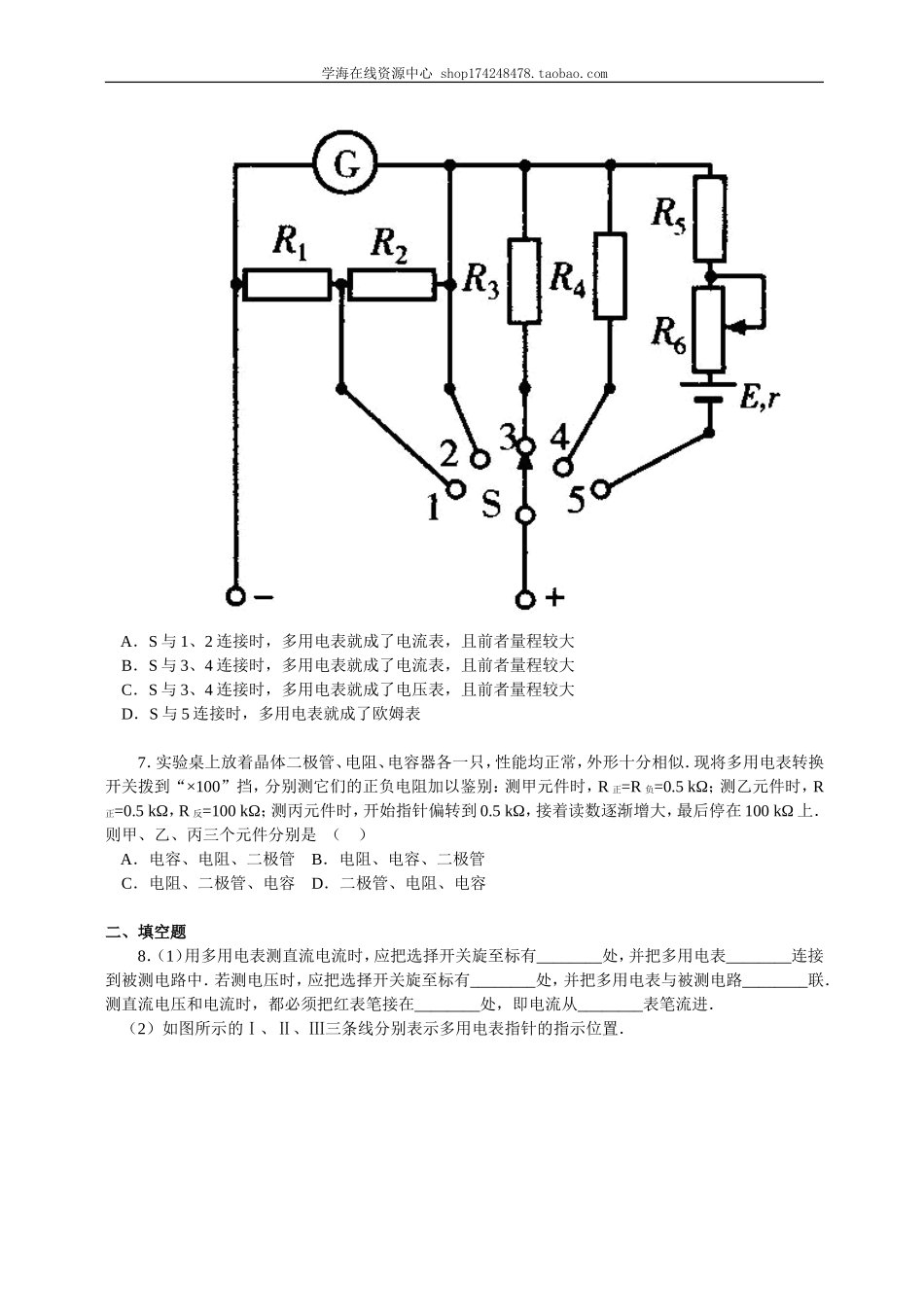

学海在线资源中心 【巩固练习】 一、选择题 1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，下列叙述正确的是（ ） A．测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零 B．红表笔与表内电池正极相连接，黑表笔与表内电池负极相连接 C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接 D．测电阻时，表针偏转角度越大，待测电阻值越大 2．关于多用电表表盘上的欧姆挡刻度线，下列说法中正确的是（ ） A．零欧姆刻度线与电流零刻度线重合 B．零欧姆刻度线与电流表满偏电流刻度线重合 C．欧姆刻度是不均匀的，欧姆值越大，刻度线越密 D．欧姆刻度是不均匀的．欧姆值越小，刻度线越密 3．下列说法中正确的是（ ） A．欧姆表的每一挡的测量范围都是0～∞ B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的 C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大 D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小 4．用多用电表测量电阻时，下面注意事项错误的是（ ） A．测量电路中某个电阻的阻值时，一定要把该电阻与其他的元件断开后才能测量 B．测量时红、黑表笔不能接错 C．测量时手不要与表笔的金属杆接触 D．测量时要选择适当的量程，应使电表的指针在中央刻度的附近，否则要改变量程，每次更换量程，都要重新进行欧姆调零 5．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转的角度极小，下列正确的判断和做法是（ ） A．这个电阻值很小 B．这个电阻值很大 C．为了把电阻测得更准确一些，应换用“×1”挡，重新调零后再测量 D．为了把电阻测得更准确一些，应换用“×100”挡，重新调零后再测量 6．如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（ ） A．S与1、2连接时，多用电表就成了电流表，且前者量程较大 B．S与3、4连接时，多用电表就成了电流表，且前者量程较大 C．S与3、4连接时，多用电表就成了电压表，且前者量程较大 D．S与5连接时，多用电表就成了欧姆表 7．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似．现将多用电表转换开关拨到“×100”挡，分别测它们的正负电阻加以鉴别：测甲元件时，R正=R负=0.5 kΩ；测乙元件时，R正=0.5 kΩ，R反=100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上．则甲、乙、丙三个元件分别是 （ ） A．电容、电阻、二极管 B．电阻、电容、二极管 C．电阻、二极管、电容 D．二极管、电阻、电容 二、填空题 8．（1）用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________连接到被测电路中．若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联．测直流电压和电流时，都必须把红表笔接在________处，即电流从________表笔流进． （2）如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置． ①将多用电表选择开关置于“×1”挡，Ⅰ的示数________Ω，Ⅱ的示数________Ω． ②将选择开关置于直流“50 V”挡，Ⅰ的示数为______V，Ⅱ的示数为______V，Ⅲ的示数为______V． ③选择开关置于直流“250 V”挡时，Ⅰ的示数为________V，Ⅱ的示数为________V． 9．如图所示是欧姆表的工作原理图． （1）若表头的满偏电流为Ig=500μA，干电池的电动势为1.5 V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中： 电流刻度 0 50μA 100μA 200μA 250μA 300μA 400μA 500μA 电阻刻度 ∞ （2）这只欧姆表的总内阻为________Ω，表针偏转到满刻度的时，待测电阻为________Ω． 10．如图所示是某同学连接的实验实物图，合上开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障： （1）用多用电表的直流电压挡进行检查： ①那么选择开关应置于下列量程的________挡（用字母序号表示）． A．2.5 V B．10 V C．50 V D．250 V ②在测试a、b间直流电压时，红表笔应接触________（填“a”或“b”）． ③该同学测试结果如下表所示，根据测试结果，可以判定故障是________（假设只有下列中的某一项有故障）． 测试点 电压示数 a、b 有示数 c、b 有示数 c、d 无示数 d、f 有示数 A．灯A断路 B．灯B短路 C．c、d段断路 D．d、f段断路 （2）用欧姆挡检查： ①测试前，应将开关S________（填“断开”或“闭合”）． ②测量结果如下表所示，由此可以断定故障是________ A．灯A断路 B．灯B断路 C．灯A、B都断路 D．d、e间导线断路 11．如图为一简单欧姆表原理示意图，其中电流表的满偏电流Ig=300μA，内阻Rg=100Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V，内阻r =0.5Ω，图中与接线柱A相连的表颜色应是________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=________kΩ．若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________（填“变大”“变小”或“不变”）． 12．如图为一正在测量中的多用电表表盘． （1）如果是用×10Ω挡测量电阻，则读数为________Ω． （2）如果是用直流10 mA挡测量电流，则读数为________mA。 （3）如果是用直流5 V挡测量电压，则读数为________V． 【答案与解析】 一、选择题 1．【答案】AC 【解析】每次测量电阻之前都要进行电阻调零，所以A正确．由欧姆表内部结构可知B错C对．测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错． 2．【答案】BC 【解析】当将多用电表两表笔短接时，此时测量电阻为零，内部电路的电流值为满偏电流，故B正确．在欧姆表的刻度盘上标出了从0到无穷大的值，显然刻度是不均匀的，当欧姆值越大，对应的数值越大，所以在刻度盘上的刻度线越密，故C正确．因此本题答案为B、C． 3．【答案】A 【解析】根据改装原理，电阻为零对应电流的最大值即满偏值，电阻为∞对应电流为零，因指针表示的电流可从零到最大变化，则电阻可测量的范围为零到∞，且每一挡均可，A正确．使用欧姆表时，指针指中央附近误差较小，用不同挡指针的偏角不同，所以B、C、D均错． 4．【答案】B 【解析】在测量电阻时，被测电阻和表头电路组成闭合电路，因此测量时该电阻一定要与其他元件断开．电阻不存在正负极性问题，故不存在红、黑表笔接错的问题．测量时若手指与表笔的金属杆接触，将会使待测电阻与人体构成并联电路，而使测量值不准确，所以在测量时不准用手接触金属杆．测量时要使指针指在刻度盘的中央附近，只有这样才比较准确；重新选量程，要重新进行欧姆调零，因为不同的量程，对应的测量电路是不一样的．故本题选B． 5．【答案】BD 【解析】用欧姆挡测电阻时，指针指中值附近测量较准确，指针不偏时，对应的电流为零，电阻为无穷大；指针偏转太小，即所测电阻太大，应换用更高倍率的挡，即换挡后重新调零测量，故A、C错误，B、D正确． 6．【答案】AD 【解析】S与1连接时，电阻R1起分流作用，S与2连接时，R1+R2起分流作用，所以，S与1、2连接时，多用电表就成了电流表，由于前者分流电阻小，所以前者量程较大；S与3、4连接时，电流表与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小；S与5接连时，多用电表就成了欧姆表，R6为欧姆挡调零电阻． 7．【答案】C 【解析】电阻特点，正负电阻应相等，甲为电阻；二极管的特点，正向电阻较小，反向电阻很大，乙为二极管；电容的特点，在与电源突然接通时，对电容器充电，指针偏角较大，稳定时电容器为断路，指针偏角较小，故丙为电容器，C对． 二、填空题 8．【答案】（1）mA 串 V 并 高电势 红 （2）①28 36 ②18.0 14.6 8.0 ③90 73 【解析】（1）多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中．测电压时，把选择开关置于标有“V”处，且并联在被测电路的两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在高电势处，即电流从红表笔进入． （2）多用电表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则（一般估读到百分位），直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡位倍率，才是电阻的测量值． 9．【答案】（1）2.7×104Ω 1.2×104Ω 4.5×103Ω 3×103Ω 2×103Ω 750Ω 0 （2）3000 6000 【解析】（1）对应电流“0”刻度和满偏电流“500μA”的电阻刻度分别为“∞”和“0”。由闭合电路欧姆定律得调零时：，所以欧姆表总内阻。测量电阻Rx时：，，当I=50μA时，．同理可求出100μA、200μA、250μA、300μA、400μA时，对应的电阻分别为1.2×104Ω、4.5×103Ω、3×103Ω、2×103Ω、750Ω．（2）当表指偏转到满刻度的处时，。 10．【答案】（1）①B ②a ③D （2）①断开 ②D 【解析】（1）用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处（设只有一处发生断路）时，电压表示数应为电源的电动势，并联在未断路处时，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显起见，量程不宜过大．本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d无示数，说明c→灯→d间完好；d、f间有示数，说明f→b→a→c→d完好的，故d、f段断路．（2）用欧姆挡检查时，测试前应首先将开关S断开，根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、厂时有示数，说明也不是灯B断路；接d、e间时电阻无穷大，可以断定是d、e间导线断路。 11．【答案】 红 5 变大 【解析】欧姆表中的电流方向是红进黑出．根据题中电流方向可知与A相连的表笔应是红色．由闭合电路欧姆定律可得，又有E=Ig(Rg+R+r)，联立得．由此推理可知E变小后接入电路，Rx值也变小，故测量结果比原结果大． 12．【答案】（1）60 （2）7.18 （3）3.59 【解析】（1）因为选的是×10Ω挡，所以读数为6.0×10Ω=60Ω． （2）因为用直流10 mA挡测电流，所以对应下面10 mA挡，读数为7.18 mA（注意从直流刻度区读）． （3）用直流5 V挡测时，电压为．
