29.1 投影同步练习1 新人教版.doc

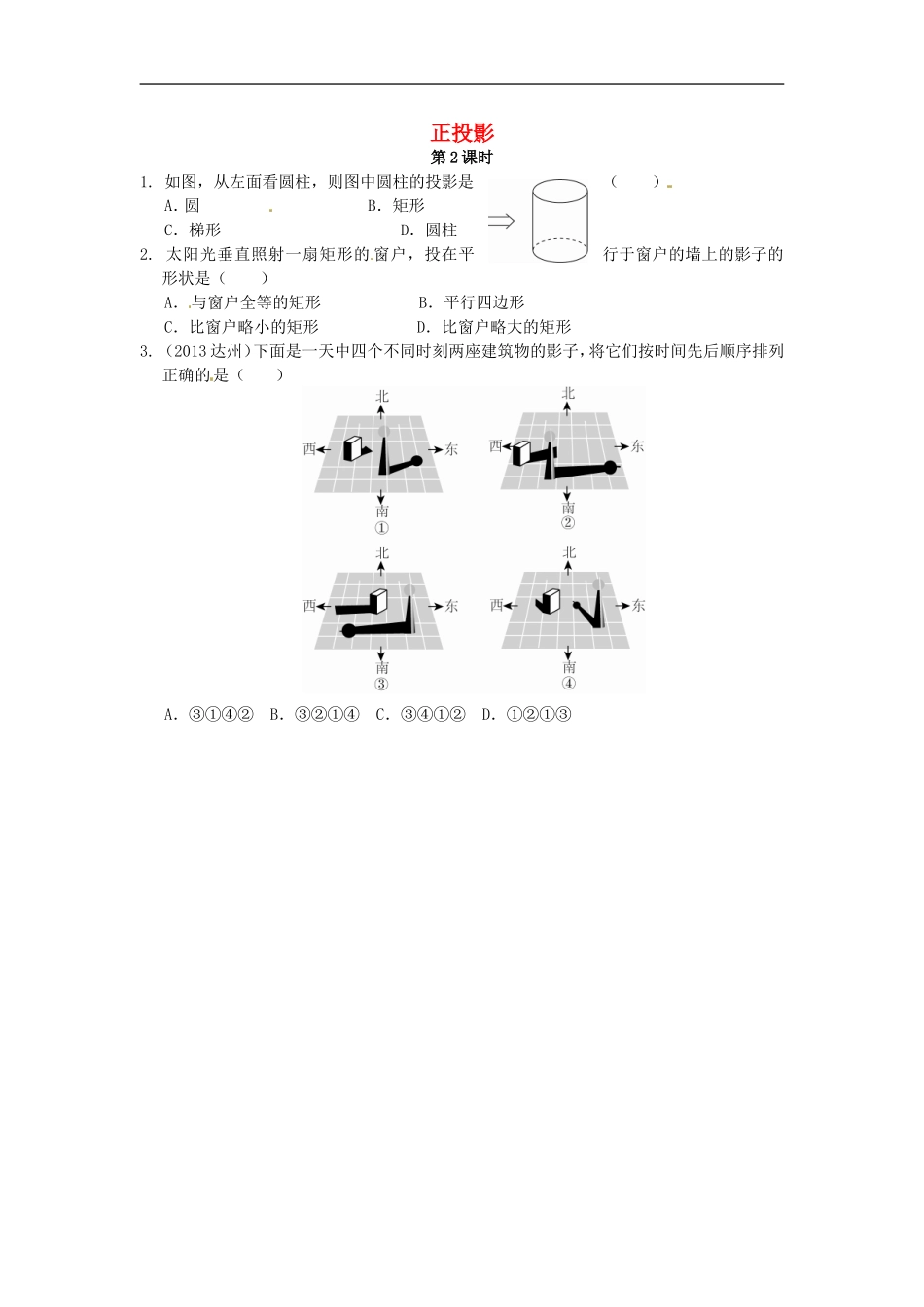

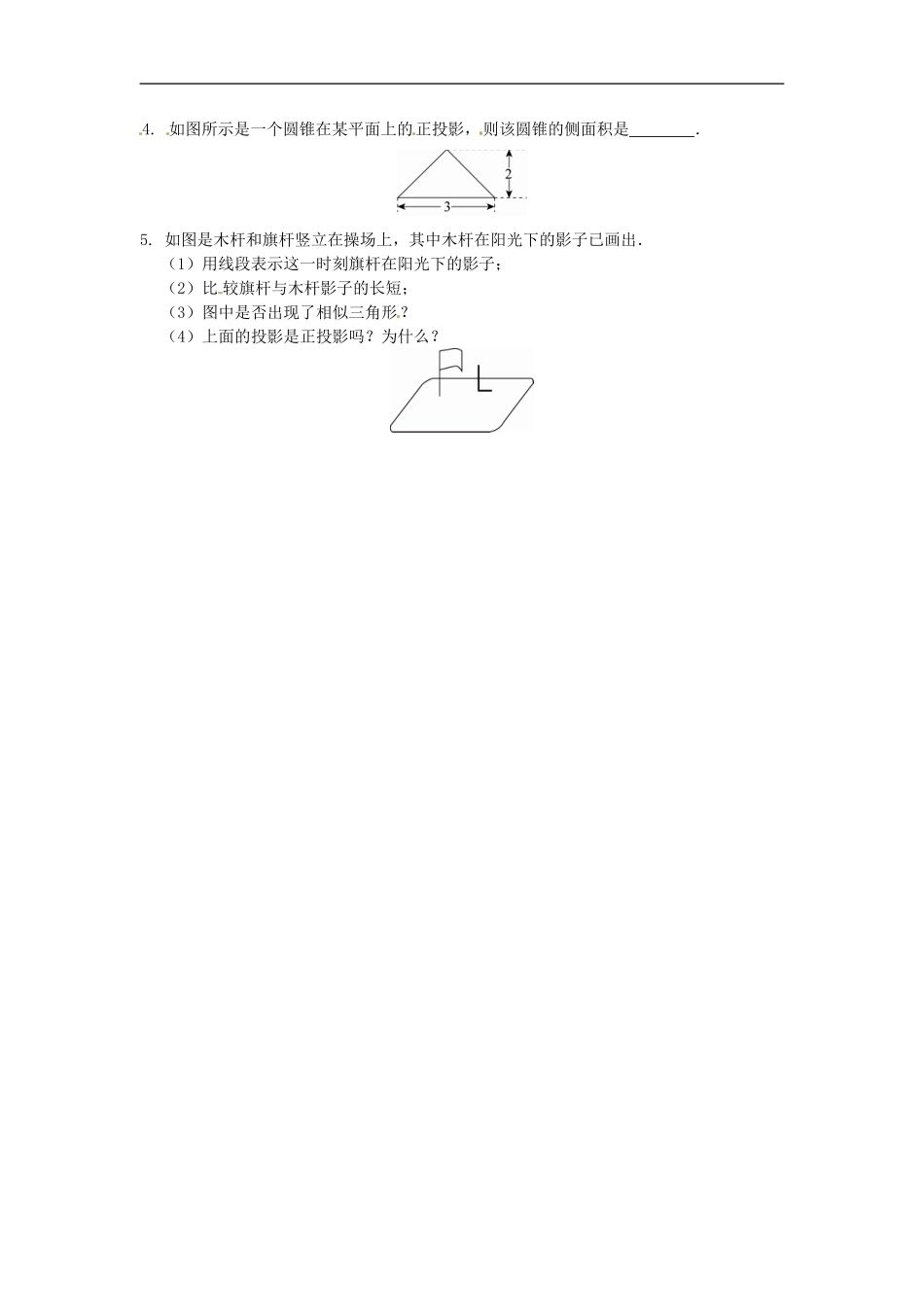

正投影 第2课时 1. 如图，从左面看圆柱，则图中圆柱的投影是（ ） A．圆 B．矩形 C．梯形 D．圆柱 2. 太阳光垂直照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（ ） A．与窗户全等的矩形 B．平行四边形 C．比窗户略小的矩形 D．比窗户略大的矩形 3. （2013达州）下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（ ） A．③①④② B．③②①④ C．③④①② D．①②①③ 4. 如图所示是一个圆锥在某平面上的正投影，则该圆锥的侧面积是 ． 5. 如图是木杆和旗杆竖立在操场上，其中木杆在阳光下的影子已画出． （1）用线段表示这一时刻旗杆在阳光下的影子； （2）比较旗杆与木杆影子的长短； （3）图中是否出现了相似三角形？ （4）上面的投影是正投影吗？为什么？ 参考答案 1．B 2．A 3．C 4． 5．解：（1）线段MN即是旗杆在阳光下的影子. （2）根据图形可观察出旗杆的影子长． （3）有相似三角形，分别由旗杆及其影子和木杆及其影子以及太阳光线构成． （4）不是正投影，只有投影线和投影面垂直的投影才是正投影．
