2016-2017学年安徽省安庆市八年级（上）期末物理试卷.doc

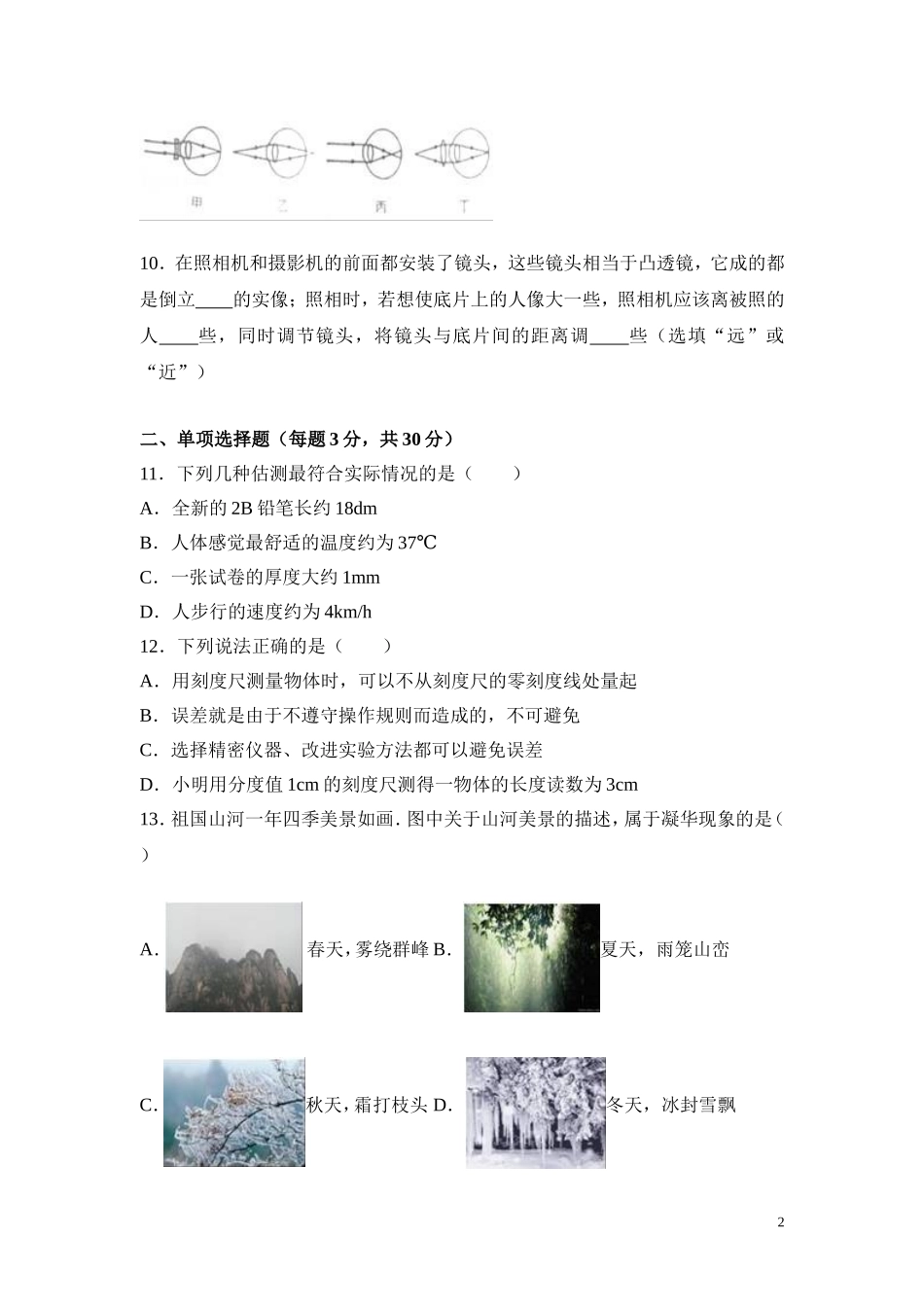

2016-2017学年安徽省安庆市八年级（上）期末物理试卷 　 一、填空题（每空1分，共22分） 1．请你完成下列单位换算： （1）30mm=　　m （2）20m/s=　　km/h （3）3600min=　　h （4）90t=　　mg． 2．“不敢高声语，恐惊天上人”，这里的“高”指的是声音的　　大，“中国好声音”比赛现场，吉他手弹奏电吉他时不断用手指去控制琴弦长度，这样做的目的是为了改变声音的　　；有一种新型声纹锁，只要主人说出事先设定的暗语就能把锁打开，如果换了其他人，即使说出暗语也打不开，这种声纹锁辨别声音的主要依据是　　．（选填“音调”、“响度”或“音色”） 3．2016年10月9日凌晨神舟十一号飞船与天宫二号成功实施自动交会对接，合体后，我国航天员景海鹏和陈冬两名航天员进驻天宫二号，开展空间科学实验，对接成功后，神舟飞船相对于天宫二号是　　．（选填“运动”或“静止”） 4．如图1所示，木块的长度是　　cm，如图2所示，停表的读数是　　s． 5．一物体做直线运动，它在前2s的平均速度是4m/s，后4s内的平均速度是7m/s，则该物体在6s内的平均速度是　　m/s． 6．一束光线与界面成30°角从A物质射到B物质，反射光线恰好与折射光线垂直，则入射角为　　，折射角为　　． 7．“一叶障目，不见泰山”这句话说明了光在同种均匀物质中沿 　　传播的；“捞不到的是水中月，摘不到的是镜中花”涉及的光学知识是 　　． 8．放映电影的银幕和多媒体教室投影的屏幕用的都是粗糙的白布，这是因为白布能够反射　　，粗糙的布使光发生　　（选填“漫反射”、“镜面反射”）． 9．如图是研究看物体的光路示意图，很多学生不注意用眼保健，以致近视眼越来越多，近视光路是图中的　　，而矫正后则变为图中的　　 10．在照相机和摄影机的前面都安装了镜头，这些镜头相当于凸透镜，它成的都是倒立　　的实像；照相时，若想使底片上的人像大一些，照相机应该离被照的人　　些，同时调节镜头，将镜头与底片间的距离调　　些（选填“远”或“近”） 　 二、单项选择题（每题3分，共30分） 11．下列几种估测最符合实际情况的是（　　） A．全新的2B铅笔长约18dm B．人体感觉最舒适的温度约为37℃ C．一张试卷的厚度大约1mm D．人步行的速度约为4km/h 12．下列说法正确的是（　　） A．用刻度尺测量物体时，可以不从刻度尺的零刻度线处量起 B．误差就是由于不遵守操作规则而造成的，不可避免 C．选择精密仪器、改进实验方法都可以避免误差 D．小明用分度值1cm的刻度尺测得一物体的长度读数为3cm 13．祖国山河一年四季美景如画．图中关于山河美景的描述，属于凝华现象的是（　　） A． 春天，雾绕群峰 B．夏天，雨笼山峦 C．秋天，霜打枝头 D．冬天，冰封雪飘 14．关于声现象，下列说法中正确的是（　　） A．声音在不同介质中的传播速度相同 B．只要物体在振动，我们就一定能听到声音 C．声音只能传递信息 D．高速公路两旁安装的隔音板是为了阻断噪声的传播 15．一块铁块的质量会发生变化的情况是（　　） A．将它熔化成铁水 B．磨掉铁块一个角 C．把它轧成薄铁片 D．从地球运到月球 16．如图所示的四种现象中，属于光的折射现象的是（　　） A．河底石块看起来变浅 B．博览会中国的灯光 C．廊桥在水面出现“倒影” D．射击瞄准要“三点一线” 17．小新同学对着平面镜检查仪容，当他向平面镜走近时（　　） A．像变大，像到镜面的距离变小 B．像变大，像到镜面的距离变大 C．像不变，像到镜面的距离不变 D．像不变，像到镜面的距离变小 18．下列关于图中所示的四种光学现象，描述或解释正确的是（　　） A．图甲中，小孔成像时所成的是倒立的虚像 B．图乙中，人配戴的凹透镜可以矫正远视眼 C．图丙中，色散现象说明白光是由各种色光混合而成的 D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律 19．某同学用已调节好的托盘天平测量物体的质量，他将物体放入天平，通过增、减砝码后，发现指针指在分度盘中央刻度线的左边一点，这时他应该（　　） A．把横梁右端螺母向右旋出一些 B．把横梁右端螺母向左旋进一些 C．把天平右盘的砝码减少一些 D．向右移动游码 20．分别由不同物质a、b、c 组成的三个实心体，它们的体积和质量的关系如图所示，由图可知下列说法正确的是（　　） A．a物质的密度最大 B．b物质的密度是1.0×103kg/m3 C．c物质的密度是a的两倍 D．c的密度与它们的质量、体积有关 　 三、实验题（每空2分，共22分） 21．小杜同学在做“观察水的沸腾”实验中，选用了实验室里常用的温度计，它是根据液体　　的原理制成的．图甲所示是某时刻温度计的示数为　　℃；继续加热，当水温上升到80℃时，每隔1min记录一次温度计的示数，直到水沸腾4min后停止读数，根据记录的数据画出了图乙示数的“温度﹣时间”图象，根据图象可知此次实验中水的沸点是　　℃． 22．小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律．（1）如图所示，为了测量凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个　　的光斑，就可以测出该凸透镜的焦距为　　cm． （2）小明将光具座上的烛焰、凸透镜和光屏的中心调到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接到烛焰的像，原因可能是　　． 23．小杜同学在长江边捡到了一块漂亮的鹅卵石，他用天平和量筒测量鹅卵石的密度． （1）他设计了下列实验步骤： ①用调节好的天平测出鹅卵石的质量m； ②向量筒中倒进适量的水，读出水的体积V1； ③根据密度的公式，算出鹅卵石的密度ρ； ④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2．他应采用正确的实验步骤顺序为　　（选填下列选项前的字母） A、①②④③B、①②③④C、②③④①D、②③①④ （2）如图甲所示，小杜在调节天平衡量平衡过程中的操作错误的是　　． （3）小杜纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，鹅卵石的质量为　　g；由图丙和丁可知鹅卵石的体积是　　cm3 ，计算出鹅卵石的密度为　　g/cm3． 　 四、作图题（共10分） 24．根据图中的入射光线作出相应的折射光线： 25．如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置． 　 五、计算题（共16分） 26．小明同学从安庆乘车去太湖县游玩，车行驶到路途中看到车的速度计如图甲所示，他还看见路边一个交通标志牌，如图乙所示，则： （1）此时该车的速度是多少？ （2）若不违章行驶，从标志处到太湖县城至少需要多少小时？ 27．一个小瓶装满水时的质量是210g，如先在瓶中放入一小块质量为45.5g的金属块后再装满水．则称得质量为251.5g，这块金属的密度是多大？ 　 2016-2017学年安徽省安庆市八年级（上）期末物理试卷 参考答案与试题解析 　 一、填空题（每空1分，共22分） 1．请你完成下列单位换算： （1）30mm=　0.03　m （2）20m/s=　72　km/h （3）3600min=　60　h （4）90t=　9×1010　mg． 【考点】物理量的单位及单位换算． 【分析】此题考查物理量不同单位间的换算，运用不同单位间的具体关系，利用数学上的运算就可解答． 【解答】解： （1）因为1mm=10﹣3m，所以30mm=30×10﹣3m=0.03m； （2）因为1m/s=3.6km/h，所以20m/s=20×3.6km/h=72km/h； （3）因为1min=h，所以3600min=3600×h=60h； （4）因为1t=109mg，所以90t=90×109mg=9×1010mg． 故答案为：（1）0.03；（2）72；（3）60；（4）9×1010． 　 2．“不敢高声语，恐惊天上人”，这里的“高”指的是声音的　响度　大，“中国好声音”比赛现场，吉他手弹奏电吉他时不断用手指去控制琴弦长度，这样做的目的是为了改变声音的　音调　；有一种新型声纹锁，只要主人说出事先设定的暗语就能把锁打开，如果换了其他人，即使说出暗语也打不开，这种声纹锁辨别声音的主要依据是　音色　．（选填“音调”、“响度”或“音色”） 【考点】音调、响度与音色的区分． 【分析】声音的特性有三个：音调、响度和音色．音调是指声音的高低，响度是指声音的大小，音色是指声音的感觉特性． 【解答】解：（1）“不敢高声语，恐惊天上人”，这里的“高”指的是声音的强弱，即声音的响度； （2）弹奏吉时不断用手指去控制琴弦长度，从而改变了琴弦振动的快慢，也就改变了声音的音调． （3）不同人发出声音的音色不同，因此声纹锁主要是依据声音的音色来辨别主人的． 故答案为：响度；音调；音色． 　 3．2016年10月9日凌晨神舟十一号飞船与天宫二号成功实施自动交会对接，合体后，我国航天员景海鹏和陈冬两名航天员进驻天宫二号，开展空间科学实验，对接成功后，神舟飞船相对于天宫二号是　静止　．（选填“运动”或“静止”） 【考点】运动和静止的相对性；参照物及其选择． 【分析】研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物，研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化 【解答】解：天宫二号与神舟十一号对接成功后，两者之间的相对位置不变，处于相对静止状态． 故答案为：静止． 　 4．如图1所示，木块的长度是　2.20　cm，如图2所示，停表的读数是　337.5　s． 【考点】长度的测量；时间的测量． 【分析】（1）使用刻度尺测量物体长度之前，要明确其分度值；测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位． （2）停表的中间的表盘代表分钟，周围的大表盘代表秒，停表读数是两个表盘的示数之和． 【解答】解：由图知： （1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；木块左侧与4.00cm对齐，右侧与6.20cm对齐，所以木块的长度为L=6.20cm﹣4.00cm=2.20cm； （2）在停表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min=300s； 在停表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在37.5s处，所以秒针指示的时间为37.5s，即停表的读数为300s+37.5s=337.5s． 故答案为：（1）2.20；（2）337.5． 　 5．一物体做直线运动，它在前2s的平均速度是4m/s，后4s内的平均速度是7m/s，则该物体在6s内的平均速度是　6　m/s． 【考点】变速运动与平均速度． 【分析】先利用s=vt求出物体在前2s内通过的路程，然后求出后3s内的路程，再利用v=求出在5s内的平均速度． 【解答】解：物体在前2s内通过的路程：s=vt=4m/s×2s=8m， 后4s内的路程是s=vt=7m/s×4s=28m 则物体通过的总路程是28m+8m=36m，所以全程的平均速度是：v===6m/s； 故答案为：6． 　 6．一束光线与界面成30°角从A物质射到B物质，反射光线恰好与折射光线垂直，则入射角为　60°　，折射角为　30°　． 【考点】光的反射定律；光的折射规律． 【分析】先由入射角的概念得出入射角的大小，再由反射定律得出反射角的大小，由已知得出折射角的大小． 【解答】解：一束光线与界面成30°角从A物质射到B物质，则入射角为60°，反射角也为60°，而反射光线恰好与折射光线垂直，故折射光线与界面成60°角，即折射角为30°． 故本题答案为：60°；30°． 　 7．“一叶障目，不见泰山”这句话说明了光在同种均匀物质中沿 　直线　传播的；“捞不到的是水中月，摘不到的是镜中花”涉及的光学知识是 　平面镜成像　． 【考点】光直线传播的应用；镜面反射． 【分析】光在同种均匀介质中是沿直线传播的，由于光的直线传播而产生的现象是很多的：如影子的形成，小孔成像，日、月食等等．还有某些成语中所包含的物理知识也可以用光的直线传播来解释：如坐井观天，一叶障目，不见泰山． 光遇到平面镜会发生光的反射，反射光线反向延长线的交点就是我们看到的虚像． 【解答】解：“一叶障目，不见泰山”从字面意思来看，就是一片叶子挡住了眼睛，眼睛就看不见后面的泰山了．这是因为叶子挡住了来自泰山的光线，之所以能挡住就是因为光是沿直线传播的． 平静的水面相当于平面镜，水面和平面镜都可以成像．所成的像是由反射光线形成的，是虚像，而虚像只能用眼睛看，不能用光屏承接．所以叫做“镜中花水中月”． 故答案为：直线，平面镜成像． 　 8．放映电影的银幕和多媒体教室投影的屏幕用的都是粗糙的白布，这是因为白布能够反射　各种色光　，粗糙的布使光发生　漫反射　（选填“漫反射”、“镜面反射”）． 【考点】漫反射；物体的颜色． 【分析】白色的物体能反射各种颜色的光，粗糙的物体表面能向各个方向反射光，即使光发生漫反射． 【解答】解：放映电影时投影用的屏幕常用粗糙的白布做的，目的在于： （1）白色能反射各种色光； （2）屏幕用粗糙的白布是为了发生漫发射． 故本题答案为：各种色光； 漫发射． 　 9．如图是研究看物体的光路示意图，很多学生不注意用眼保健，以致近视眼越来越多，近视光路是图中的　丙　，而矫正后则变为图中的　甲　 【考点】近视眼的成因与矫正办法． 【分析】解答本题需掌握：（1）近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正． （2）远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正． 【解答】解：因近视眼的产生原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了．为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，所以应佩戴发散透镜即凹透镜． 故答案为：丙，甲． 　 10．在照相机和摄影机的前面都安装了镜头，这些镜头相当于凸透镜，它成的都是倒立　缩小　的实像；照相时，若想使底片上的人像大一些，照相机应该离被照的人　近　些，同时调节镜头，将镜头与底片间的距离调　远　些（选填“远”或“近”） 【考点】凸透镜成像的应用． 【分析】解答此题从以下知识点入手： ①当物距大于2倍焦距时，成倒立、缩小的实像，应用于照相机． ②凸透镜成实像规律，物距越小，成的像越大，像距也越大． 【解答】解：①由凸透镜成像规律可知，照相机和摄影机的镜头，实际上就是一个凸透镜，它成的是倒立的缩小的实像． ②照相时，若想使照片上的人大一些，由凸透镜成实像规律，物距越小，成的像越大，像距也越大， 可知，则照相机应该离被照的人靠近一些，同时调节调焦环，将镜头与底片间的距离调远些． 故答案为：缩小；近；远． 　 二、单项选择题（每题3分，共30分） 11．下列几种估测最符合实际情况的是（　　） A．全新的2B铅笔长约18dm B．人体感觉最舒适的温度约为37℃ C．一张试卷的厚度大约1mm D．人步行的速度约为4km/h 【考点】速度与物体运动；温度；长度的估测． 【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项． 【解答】解： A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，全新2B铅笔长度与此差不多，在18cm=1.8dm左右．故A不符合实际； B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合实际； C、人的头发的直径在75μm左右，试卷纸的厚度与此差不多，在100μm=0.1mm左右．故C不符合实际； D、成年人正常步行的速度在1.1m/s=1.1×3.6km/h≈4km/h左右．故D符合实际． 故选D． 　 12．下列说法正确的是（　　） A．用刻度尺测量物体时，可以不从刻度尺的零刻度线处量起 B．误差就是由于不遵守操作规则而造成的，不可避免 C．选择精密仪器、改进实验方法都可以避免误差 D．小明用分度值1cm的刻度尺测得一物体的长度读数为3cm 【考点】误差及其减小方法；刻度尺的使用． 【分析】（1）使用刻度尺时要注意： 放：尺边对齐被测对象，必须放正重合，不能歪斜；尺的刻面必须紧贴被测对象． 读：读数时视线要与尺面垂直，估读到分度值的下一位； 记：记录测量结果时要记上数值和单位； （2）误差是测量值与真实值之间的差异，产生原因是：①测量工具不精密；②测量方法不科学；③估读； （3）减小误差的方法：选择精密仪器、改进实验方法、多次测量求平均值； （4）刻度尺要估读到分度值的下一位． 【解答】解：A、使用刻度尺前要观察它的量程和分度值，使用时刻度要紧贴被测物体，零刻度线磨损的刻度尺，要从其它整数刻度开始测量，故A正确； B、错误和误差是不同的，即错误可以避免，误差不能避免，故B错误； C、选择精密仪器、改进实验方法都不能避免误差，只能减小，故C错误； D、测量物体长度，需要估读到分度值的下一位，刻度尺的分度值为1cm，物体长度应读为3.0cm，故D错误． 故选A． 　 13．祖国山河一年四季美景如画．图中关于山河美景的描述，属于凝华现象的是（　　） A．春天，雾绕群峰 B．夏天，雨笼山峦 C．秋天，霜打枝头 D．冬天，冰封雪飘 【考点】升华和凝华的定义和特点． 【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态，叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固． 【解答】解：A、雾是水蒸气遇冷液化而成的，故该选项不符合题意； B、雨是水蒸气遇冷液化而成的，故该选项不符合题意； C、霜是水蒸气遇冷凝华而成的，故该选项符合题意； D、冰是水遇冷凝固而成的，故该选项不符合题意． 故选C． 　 14．关于声现象，下列说法中正确的是（　　） A．声音在不同介质中的传播速度相同 B．只要物体在振动，我们就一定能听到声音 C．声音只能传递信息 D．高速公路两旁安装的隔音板是为了阻断噪声的传播 【考点】声音在不同介质中的传播速度；声音的传播条件；防治噪声的途径；声与信息；声音的综合利用． 【分析】解决此题要知道声音是由物体的振动产生的； 声音的传播需要介质，声音在不同介质中传播的速度是不同的，在固体中的传播速度最快，液体中的传播速度稍慢，在气体中的传播速度最慢；声音不能在真空中传播． 声波传递能量的性质可以应用在很多方面． 【解答】解：A、声音在不同介质中的传播速度是不同的．故A错误； B、物体的振动能够产生声音，但声音的传播需要介质．故B错误； C、声音能传递信息，也能传递能量．故C错误； D、高速公路两旁安装隔音板是为了阻断噪声的传播，是控制噪声的一种有效方法．符合题意． 故选D． 　 15．一块铁块的质量会发生变化的情况是（　　） A．将它熔化成铁水 B．磨掉铁块一个角 C．把它轧成薄铁片 D．从地球运到月球 【考点】质量及其特性． 【分析】物质质量的大小与外界条件无关，只取决于物体本身所含物质的多少．据此对四个选项逐一分析即可解答此题． 【解答】解：质量是物体的一种属性，它不随物体的形状、位置、温度和状态的改变而改变． 将它熔化成铁水是状态变了；把它轧成薄铁片是形状变了；从地球运到月球是位置变了； 但铁块所含铁的多少没有改变，所以其质量不会改变． 磨掉铁块一个角，铁块所含铁物质减少了，所以质量变了． 故选B． 　 16．如图所示的四种现象中，属于光的折射现象的是（　　） A．河底石块看起来变浅 B．博览会中国的灯光 C．廊桥在水面出现“倒影” D．射击瞄准要“三点一线” 【考点】光的折射现象及其应用；光直线传播的应用；光的反射． 【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等； （2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的； （3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的． 【解答】解：A、河底石块看起来变浅，这是光的折射现象造成的；故本选项正确； B、博览会中国的灯光说明光沿直线传播的原理，故本选项错误； C、廊桥在水面出现“倒影”，倒影是平面镜成的像，这是利用光的反射原理，故本选项错误； D、射击瞄准要“三点一线”，说明光沿直线传播的原理，故本选项错误； 故选A． 　 17．小新同学对着平面镜检查仪容，当他向平面镜走近时（　　） A．像变大，像到镜面的距离变小 B．像变大，像到镜面的距离变大 C．像不变，像到镜面的距离不变 D．像不变，像到镜面的距离变小 【考点】平面镜成像的特点、原理、现象及其实验方案． 【分析】根据平面镜的成像特点是成等大正立的虚像，且物距与像距相等，对各选项逐一分析即可作出判断． 【解答】解：因为平面镜是成等大正立的虚像，所以可判断选项A、B错误； 因为平面镜的成像特点是物距与像距相等，当小新同学他向平面镜走近时， 小新同学与平面镜之间的距离变小，像到镜面的距离必然随之变小． 所以可判断选项C错误，选项D正确． 故选D． 　 18．下列关于图中所示的四种光学现象，描述或解释正确的是（　　） A．图甲中，小孔成像时所成的是倒立的虚像 B．图乙中，人配戴的凹透镜可以矫正远视眼 C．图丙中，色散现象说明白光是由各种色光混合而成的 D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律 【考点】光直线传播的应用；漫反射；光的色散；近视眼的成因与矫正办法． 【分析】（1）小孔成的像是倒立、缩小的，且是一个实像； （2）近视眼是由于晶状体太厚，或眼球的前后方向太长，使得像成在视网膜的前方，一般用凹透镜来矫正； （3）光的色散表明，白光是有多种色光混合而成的； （4）不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律． 【解答】解：A、小孔成的像是倒立、缩小的，且是一个实像，故错误； B、近视眼是由于晶状体太厚，或眼球的前后方向太长，使得像成在视网膜的前方，由于凹透镜对光线有会聚的作用，所以一般用凹透镜来矫正；故分析上图可知，这是近视眼的成因及矫正；故错误； C、白光是复色光，白光经过三棱镜发生折射时，不同色光的折射角不同，折射后各色光分散开，发生色散分解成红、橙、黄、绿、蓝、靛、紫七色光，C选项说法正确； D、光发生漫反射时遵守光的反射定律，D选项说法错误． 故选C． 　 19．某同学用已调节好的托盘天平测量物体的质量，他将物体放入天平，通过增、减砝码后，发现指针指在分度盘中央刻度线的左边一点，这时他应该（　　） A．把横梁右端螺母向右旋出一些 B．把横梁右端螺母向左旋进一些 C．把天平右盘的砝码减少一些 D．向右移动游码 【考点】天平的使用． 【分析】天平的使用包括两大步，即天平的调节和物体的称量，平衡螺母是在调节过程中来调节横梁平衡的，而称量过程中不能调节平衡螺母． 【解答】解：称量时，发现指针指在分度盘中央刻度线的左边一点，说明左边重，左边放的是物体，则应向右盘里加砝码或向右移动游码，向右移动游码，相当于右盘中增加了一个更小的砝码．而此时不能调节平衡螺母．故A、B、C错误， 故选D． 　 20．分别由不同物质a、b、c 组成的三个实心体，它们的体积和质量的关系如图所示，由图可知下列说法正确的是（　　） A．a物质的密度最大 B．b物质的密度是1.0×103kg/m3 C．c物质的密度是a的两倍 D．c的密度与它们的质量、体积有关 【考点】密度公式的应用． 【分析】（1）密度是质量与体积的比值，从图象中找出一组对应的数据然后根据密度公式ρ=求出a、b、c物质的密度； （2）密度是物质本身的一种特性，同种物质密度相同，密度大小与物质种类、状态和温度有关，与质量、体积无关． 【解答】解：由图象可知，当Va=Vb=Vc=2×10﹣3m3时，ma=1kg，mb=2kg，mc=4kg， 则a、b、c的密度分别为： ρa===0.5×103kg/m3， ρb===1×103kg/m3=1g/cm3，故B正确； ρc===2×103kg/m3， 所以ρa＜ρb＜ρc，即a物质的密度最小，且c物质的密度是b物质密度的两倍，故A不正确，C不正确； 因为密度是物质本身的一种特性， 所以c的密度与它们的质量、体积无关，故D不正确． 故选B． 　 三、实验题（每空2分，共22分） 21．小杜同学在做“观察水的沸腾”实验中，选用了实验室里常用的温度计，它是根据液体　热胀冷缩　的原理制成的．图甲所示是某时刻温度计的示数为　78　℃；继续加热，当水温上升到80℃时，每隔1min记录一次温度计的示数，直到水沸腾4min后停止读数，根据记录的数据画出了图乙示数的“温度﹣时间”图象，根据图象可知此次实验中水的沸点是　96　℃． 【考点】探究水的沸腾实验． 【分析】（1）根据温度计的制作原理和温度计的读数方法（温度计读数时要看清其量程和分度值，根据液柱上面对应的刻度读数，读数时视线要与液柱上表面相平，并注意分清零上还是零下．）来作答． （2）由图象确定水的沸点，分析得出结论． 【解答】解：实验室里常用的温度计是利用液体的热胀冷缩性质制成的； 由图知：此温度计的分度值为2℃，温度从下向上增大，所以物体温度为零上，是78℃． 从图象可以看出水在沸腾过程中保持96℃不变，所以沸点为96℃． 故答案为：热胀冷缩；78；96． 　 22．小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律．（1）如图所示，为了测量凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个　最小最亮　的光斑，就可以测出该凸透镜的焦距为　10　cm． （2）小明将光具座上的烛焰、凸透镜和光屏的中心调到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接到烛焰的像，原因可能是　物距小于1倍距，成虚像　． 【考点】凸透镜成像规律及其探究实验． 【分析】（1）根据平行于主光轴的光线经凸透镜折射后会聚于焦点，焦点到凸透镜的距离为焦距，让平行光射到凸透镜上，调出最小最亮的光斑为凸透镜的焦点，亮斑到凸透镜的距离为焦距； （2）光屏上承接不到烛焰的像的原因是烛焰成虚像或成的实像太远，光具座太短，以至承接不到像． 【解答】解：（1）将凸透镜正对太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个最小最亮的光斑； 如图从光斑到凸透镜的距离为40cm﹣30cm=10cm，即为焦距； （2）蜡烛、凸透镜和光屏的中心调到同一高度，仍不能得到清晰的像，可能是因为此时物距小于焦距，成的是虚像． 故答案为：①蜡烛在凸透镜的一倍焦距之内；②蜡烛放在了在焦点上；③蜡烛在焦点外侧贴近焦点的位置． 故答案为：（1）最小最亮；10；（2）物距小于1倍距，成虚像． 　 23．小杜同学在长江边捡到了一块漂亮的鹅卵石，他用天平和量筒测量鹅卵石的密度． （1）他设计了下列实验步骤： ①用调节好的天平测出鹅卵石的质量m； ②向量筒中倒进适量的水，读出水的体积V1； ③根据密度的公式，算出鹅卵石的密度ρ； ④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2．他应采用正确的实验步骤顺序为　A　（选填下列选项前的字母） A、①②④③B、①②③④C、②③④①D、②③①④ （2）如图甲所示，小杜在调节天平衡量平衡过程中的操作错误的是　游码没移到标尺左端的零刻度线上　． （3）小杜纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，鹅卵石的质量为　27　g；由图丙和丁可知鹅卵石的体积是　10　cm3 ，计算出鹅卵石的密度为　2.7　g/cm3． 【考点】固体密度的测量． 【分析】（1）用天平测量固体密度（大于水的密度）的步骤： 天平放在水平面上，游码归零，调节天平的横梁平衡； 用天平测量固体的质量； 量筒中倒入适量的水，测量水的体积； 把固体浸没在水中，测量水和固体的总体积； 根据密度公式，计算固体的密度； （2）在称量物体的质量之前，要调节天平的平衡螺母使横梁平衡，平衡螺母向上翘的一端移动；在称量物体的过程中，要增减砝码或移动游码来使天平的横梁平衡； （3）鹅卵石的质量由砝码的质量和游码所对的刻度值之各读出；鹅卵石的体积由量筒中水的体积和放入鹅卵石后的总体积算出，最后算鹅卵石的密度． 【解答】解：（1）经分析得，测量鹅卵石的密度的骤为： ①用调节好的天平测出矿石的质量m； ②向量筒中倒进适量的水，测出这些水的体积V1； ④将鹅卵石浸没在置筒内的水中，测出鹅卵石和水的总体积V2； ③根据密度的公式，求出鹅卵石的密度ρ； 故选A； （2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图示调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处； （3）由图知，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为2g，则鹅卵石的质量：m=20g+5g+2g=27g， 量筒中水的体积为10cm3，放入鹅卵石后的总体积为20cm3，则石子的体积：V=25cm3﹣15cm3=10cm3， 则鹅卵石的密度：ρ===2.7g/cm3． 故答案为：（1）A；（2）游码没移到标尺左端的零刻度线上；（3）27；10；2.7． 　 四、作图题（共10分） 24．根据图中的入射光线作出相应的折射光线： 【考点】透镜的光路图． 【分析】仔细观察入射光线的特点，根据凸透镜和凹透镜的光学特点作图． 【解答】解：对于凸透镜，入射光线过焦点，则折射光线与主光轴平行；过光心的光线经凸透镜折射后传播方向不改变． 对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．如图所示： 　 25．如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置． 【考点】作光的反射光路图． 【分析】首先要知道光的反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；其次能根据反射定律作出两条反射光线的入射光线，确定交点为发光点S的位置． 【解答】解：过两个反射点垂直镜面作出两条法线，根据反射角等于入射角作出两条入射光线，交点为发光点S所在的位置． 如图所示： 　 五、计算题（共16分） 26．小明同学从安庆乘车去太湖县游玩，车行驶到路途中看到车的速度计如图甲所示，他还看见路边一个交通标志牌，如图乙所示，则： （1）此时该车的速度是多少？ （2）若不违章行驶，从标志处到太湖县城至少需要多少小时？ 【考点】速度公式及其应用． 【分析】（1）根据速度计上显示的数据读出行驶速度； （2）根据标志牌读出从标志牌到太湖县城的路程，根据t=求出时间． 【解答】解： （1）从图可知该车的行驶速度为v车=60km/h； （2）“太湖县城24km”表示从交通标志牌处到太湖县城的路程为s=24km， 因为v=，从交通标志牌处太湖县城到的时间： t===0.4h． 答：（1）该车的速度是60km/h； （2）从交通标志牌处到太湖县城至少需要0.4小时． 　 27．一个小瓶装满水时的质量是210g，如先在瓶中放入一小块质量为45.5g的金属块后再装满水．则称得质量为251.5g，这块金属的密度是多大？ 【考点】密度公式的应用． 【分析】已知瓶子和水的质量，金属块的质量，以及金属块、瓶子、水的总质量，假设在装满水的瓶子中放入金属块，可以得到溢出水的质量；已知水的质量和密度，可以得到溢出水的体积，等于金属块的体积；已知金属块的质量和体积，利用公式ρ=得到金属块的密度． 【解答】解：将金属块放入装满水的瓶子中，溢出水的质量为： m排=m1+m﹣m2=210g+45.5g﹣251.5g=4g， 由ρ=得金属块的体积为： V=V排===4cm3， 金属块的密度为： ρ===11.375g/cm3=11.375×103kg/m3． 答：该金属块的密度为11.375×103kg/m3 25
