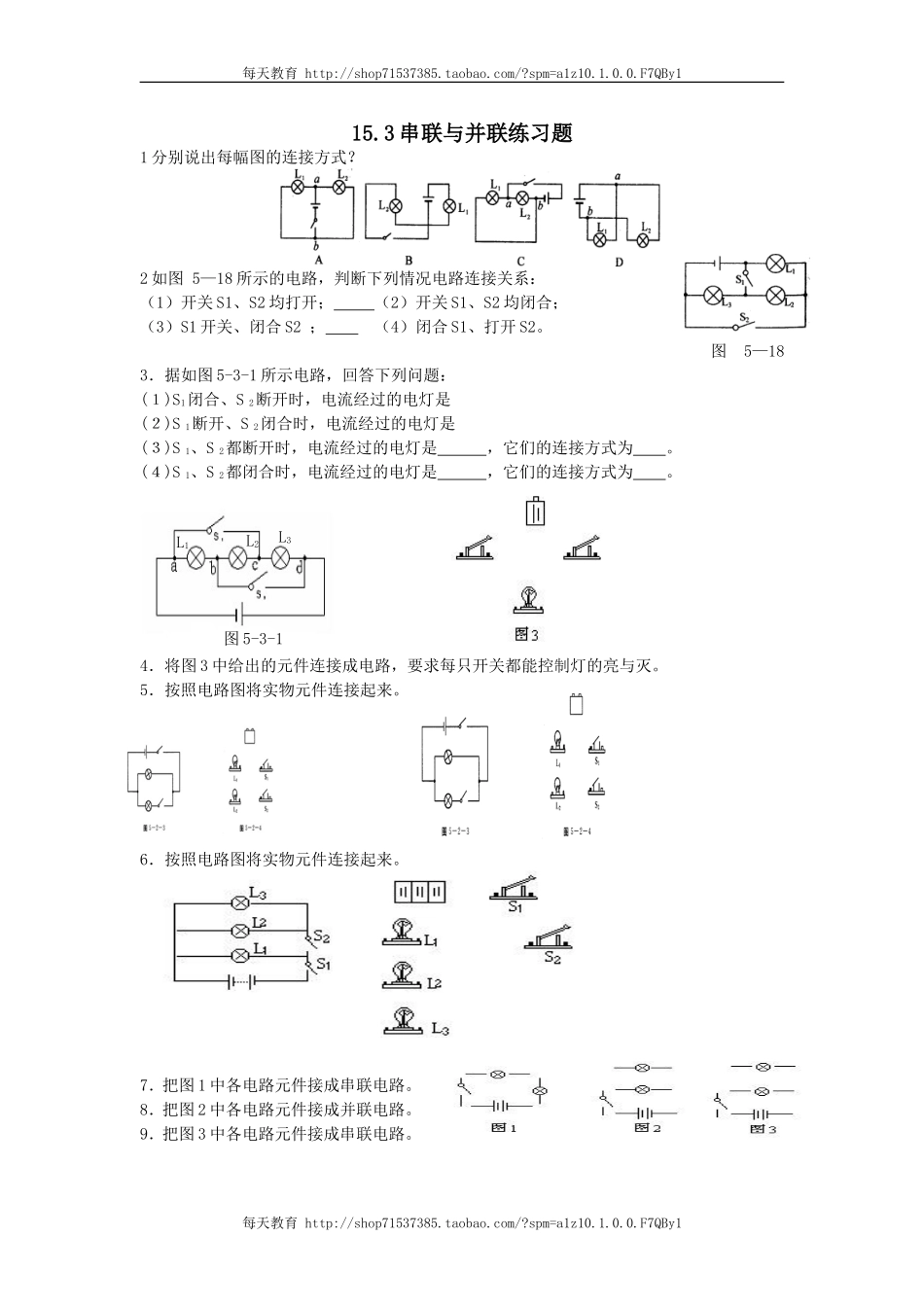

每天教育 15.3串联与并联练习题 1分别说出每幅图的连接方式？ 2如图 5—18所示的电路，判断下列情况电路连接关系： （1）开关S1、S2均打开； （2）开关S1、S2均闭合； （3）S1开关、闭合S2 ； （4）闭合S1、打开S2。 图 5—18 3．据如图5-3-1所示电路，回答下列问题： (１)S1闭合、S 2断开时，电流经过的电灯是　　　　　 (２)S 1断开、S 2闭合时，电流经过的电灯是　　　　 (３)S 1、S 2都断开时，电流经过的电灯是　　　，它们的连接方式为　　。 图5-3-1 L1 L2 L3 (４)S 1、S 2都闭合时，电流经过的电灯是　　　，它们的连接方式为　　。 4．将图3中给出的元件连接成电路，要求每只开关都能控制灯的亮与灭。 5．按照电路图将实物元件连接起来。 6．按照电路图将实物元件连接起来。 7．把图1中各电路元件接成串联电路。 8．把图2中各电路元件接成并联电路。 9．把图3中各电路元件接成串联电路。 10图4的实物接线图，(1)两小灯泡是______联。 (2)标出通过小灯泡的电流方向。(3)画出电路图。 　 11某同学做两小灯泡串联、一只开关起控制的实验。实物图如图5所示，请指出其中错误及开关闭合前后会出现什么情况，并加以改正。 12．图中，闭合开关SA后，两电灯不是并联的是（ ） 　 13．画出电路图。 　 14用笔画线作导线，按照电路图，把实物图连接起来。 15根据所示的电路图连接实物图。 每天教育
