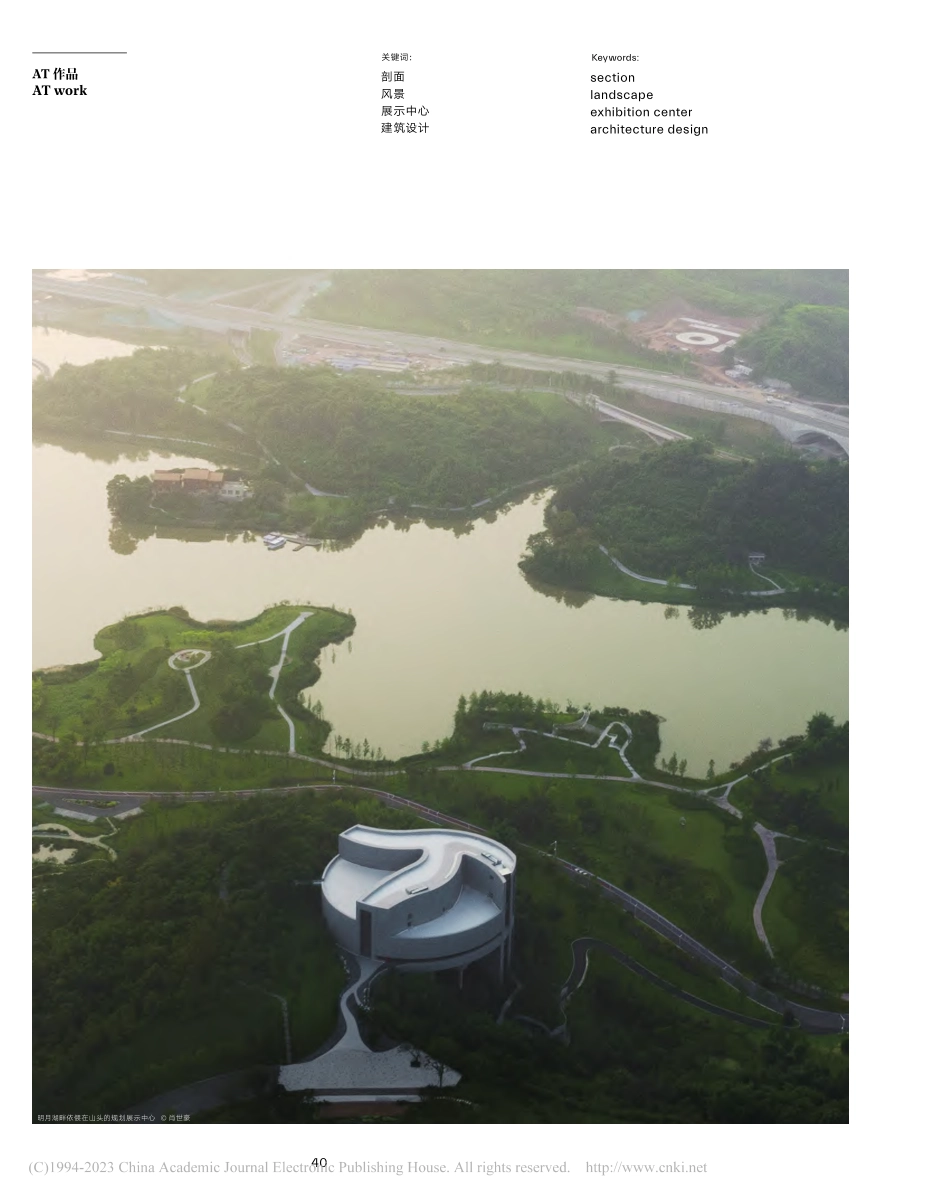

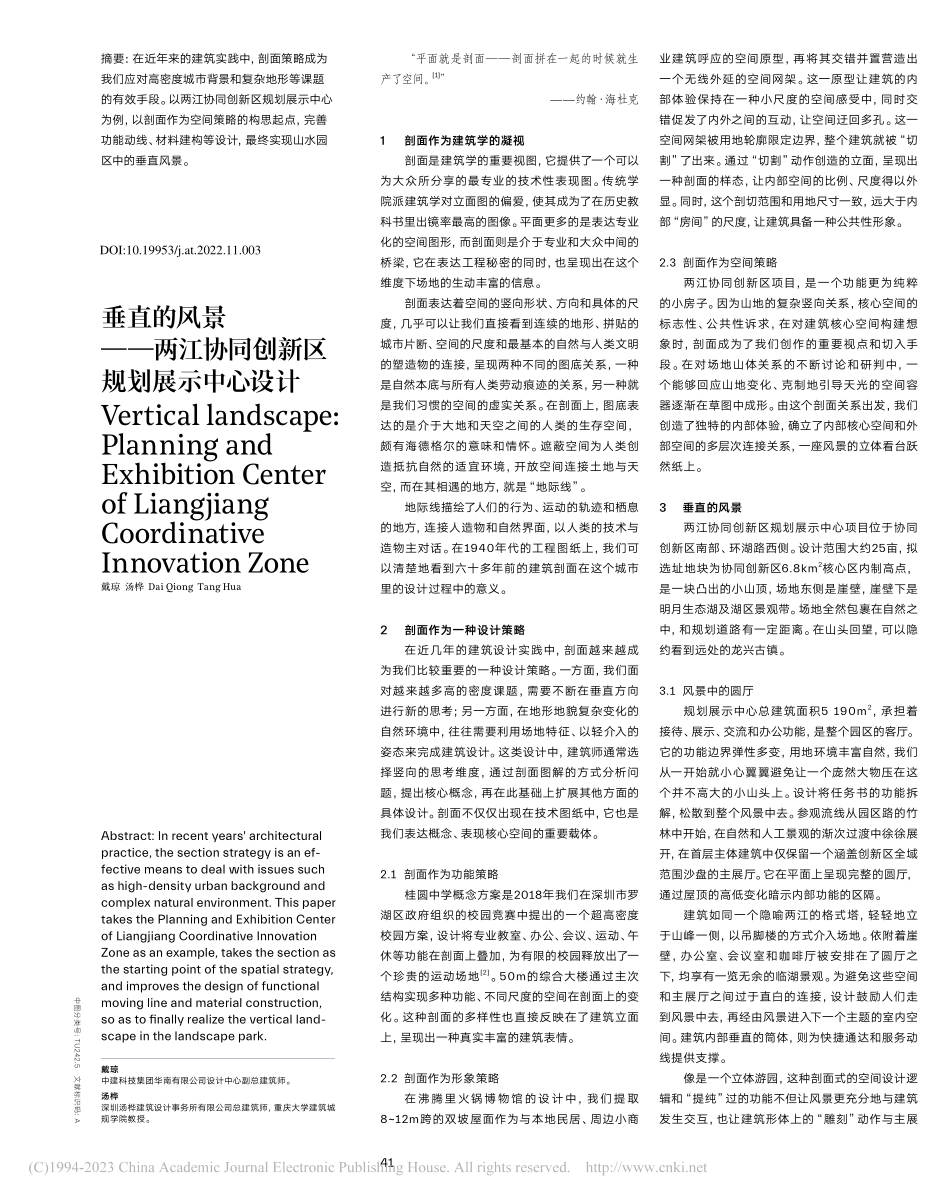

40剖面风景展示中心建筑设计sectionlandscapeexhibition centerarchitecture design 关键词：Keywords:明月湖畔依偎在山头的规划展示中心 肖世豪AT 作品AT work41摘要：在近年来的建筑实践中，剖面策略成为我们应对高密度城市背景和复杂地形等课题的有效手段。以两江协同创新区规划展示中心为例，以剖面作为空间策略的构思起点，完善功能动线、材料建构等设计，最终实现山水园区中的垂直风景。Abstract:In recent years architectural practice,the section strategy is an ef-fective means to deal with issues such as high-density urban background and complex natural environment.This paper takes the Planning and Exhibition Center of Liangjiang Coordinative Innovation Zone as an example,takes the section as the starting point of the spatial strategy,and improves the design of functional moving line and material construction,so as to finally realize the vertical land-scape in the landscape park.垂直的风景两江协同创新区规划展示中心设计Vertical landscape:Planning and Exhibition Center of Liangjiang Coordinative Innovation Zone中图分类号：TU242.5 文献标识码：A戴琼 汤桦 Dai Qiong Tang Hua“平面就是剖面剖面拼在一起的时候就生产了空间。1”约翰 海杜克1 剖面作为建筑学的凝视剖面是建筑学的重要视图，它提供了一个可以为大众所分享的最专业的技术性表现图。传统学院派建筑学对立面图的偏爱，使其成为了在历史教科书里出镜率最高的图像。平面更多的是表达专业化的空间图形，而剖面则是介于专业和大众中间的桥梁，它在表达工程秘密的同时，也呈现出在这个维度下场地的生动丰富的信息。剖面表达着空间的竖向形状、方向和具体的尺度，几乎可以让我们直接看到连续的地形、拼贴的城市片断、空间的尺度和最基本的自然与人类文明的塑造物的连接，呈现两种不同的图底关系，一种是自然本底与所有人类劳动痕迹的关系，另一种就是我们习惯的空间的虚实关系。在剖面上，图底表达的是介于大地和天空之间的人类的生存空间，颇有海德格尔的意味和情怀。遮蔽空间为人类创造抵抗自然的适宜环境，开放空间连接土地与天空，而在其相遇的地方，就是“地际线”。地际线描绘了人们的行为、运动的轨迹和栖息的地方，连接人造物和自然界面，以人类的技术与造物主对话。在1940年代的工程图纸上，我们可以清楚地看到六十多年前的建筑剖面在这个城市里的设计过程中的意义。2 剖面作为一种设计策略在近几年的建筑设计实践中，剖面越来越成为我们比较重要的一种设计策略。一方面，我们面对越来越多高的密度课题，需要不断在垂直方向进行新的思考；另一方面，在地形地貌复杂变化的自然环境中，往往需要利用场地特征、以轻介入的姿态来完成建筑设计。这类设计中，建筑师通常选择竖向的思考维度，通过剖面图解的方式分析问题，提出核心概念，再在此基础上扩展其他方面的具体设计。剖面不仅仅出现在技术图纸中，它也是我们表达概念、表现核心空间的重要载体。2.1 剖面作为功能策略桂圆中学概念方案是2018年我们在深圳市罗湖区政府组织的校园竞赛中提出的一个超高密度校园方案，设计将专业教室、办公、会议、运动、午休等功能在剖面上叠加，为有限的校园释放出了一个珍贵的运动场地2。50m的综合大楼通过主次结构实现多种功能、不同尺度的空间在剖面上的变化。这种剖面的多样性也直接反映在了建筑立面上，呈现出一种真实丰富的建筑表情。2.2 剖面作为形象策略在沸腾里火锅博物馆的设计中，我们提取812m跨的双坡屋面作为与本地民居、周边小商业建筑呼应的空间原型，再将其交错并置营造出一个无线外延的空间网架。这一原型让建筑的内部体验保持在一种小尺度的空间感受中，同时交错促发了内外之间的互动，让空间迂回多孔。这一空间网架被用地轮廓限定边界，整个建筑就被“切割”了出来。通过“切割”动作创造的立面，呈现出一种剖面的样态，让内部空间的比例、尺度得以外显。同时，这个剖切范围和用地尺寸一致，远大于内部“房间”的尺度，让建筑具备一种公共性形象。2.3 剖面作为空间策略两江协同创新区项目，是一个功能更为纯粹的小房子。因为山地的复杂竖向关系，核心空间的标志性、公共性诉求，在对建筑核心空间构建想象时，剖面成为了我们创作的重要视点和切入手段。在对场地山体关系的不断讨论和研判中，一个能够回应山地变化、克制地引导天光的空间容器逐渐在草图中成形。由这个剖面关系出发，我们创造了独特的内部体验，确立了内部核心空间和外部空间的多层次连接关系，一座风景的立体看台跃然纸上。3 垂直的风景两江协同创新区规划展示中心项目位于协同创新区南部、环湖路西侧。设计范围大约25亩，拟选址地块为协同创新区6.8km2核心区内制高点，是一块凸出的小山顶，场地东侧是崖壁，崖壁下是明月生态湖及湖区景观带。场地全然包裹在自然之中，和规划道路有一定距离。在山头回望，可以隐约看到远处的龙兴古镇。3.1 风景中的圆厅规划展示中心总建筑面积5 190m2，承担着接待、展示、交流和办公功能，是整个园区的客厅。它的功能边界弹性多变，用地环境丰富自然，我们从一开始就小心翼翼避免让一个庞然大物压在这个并不高大的小山头上。设计将任务书的功能拆解，松散到整个风景中去。参观流线从园区路的竹林中开始，在自然和人工景观的渐次过渡中徐徐展开，在首层主体建筑中仅保留一个涵盖创新区全域范围沙盘的主展厅。它在平面上呈现完整的圆厅，通过屋顶的高低变化暗示内部功能的区隔。建筑如同一个隐喻两江的格式塔，轻轻地立于山峰一侧，以吊脚楼的方式介入场地。依附着崖壁，办公室、会议室和咖啡厅被安排在了圆厅之下，均享有一览无余的临湖景观。为避免这些空间和主展厅之间过于直白的连接，设计鼓励人们走到风景中去，再经由风景进入下一个主题的室内空间。建筑内部垂直的筒体，则为快捷通达和服务动线提供支撑。像是一个立体游园，这种剖面式的空间设计逻辑和“提纯”过的功能不但让风景更充分地与建筑发生交互，也让建筑形体上的“雕刻”动作与主展戴琼中建科技集团华南有限公司设计中心副总建筑师。汤桦深圳汤桦建筑设计事务所有限公司总建筑师，重庆大学建筑城规学院教授。DOI:10.19953/j.at.2022.11.00342厅空间产生了更真实的关联，而不仅仅是一个被包裹外皮的雕塑。3.2 风景中的两江嘉陵江和长江交汇出了独特的重庆文化，这也成为重庆最具辨识度的符号和标签。设计选取两江交汇的形状作为图形文本引入场地，在完整的圆厅平面之上，由两江图案形成的标高变化，暗示平面的三个主题规划展示的高空间区域、模拟山形的展台、展墙区域。在节日、庆典和特殊情况下，整个展厅亦可作为举办大型事件发布的报告厅。我们改变了传统展示中心的沙盘展陈方式，用一面高达17m的垂直沙盘展墙展现两江新区的整体规划，条形长窗外是新区绵延的山景。在这个超常体验的高空间内，未来与现实并置，诗意与理想共存。进入展示中心，人们跟随“江水”的流动，走向重庆的未来两江新区的版图。这个形象既是主要展厅的空间语言，也组织了建筑整体的竖向结构体系。竖向交通集中设置在“河道”的端部，各层平面均设有悬挑平台，最大出挑约12m。为保证大悬挑部位的竖向刚度及楼面舒适性，采用高度1.5m的钢桁架，个别悬挑部位在上下弦分别设置连系梁来保证桁架的整体稳定性。站在展厅的中心，可以清晰地感受到渝中半岛的形态符号。3.3 风景中的雕塑方案立面由两江的形状生成，去除多余的装饰和刻意雕琢，以静谧的雕塑感置入生动的自然之中。我们选用清水混凝土挂板作为立面主材，以呈现整体的、肌理质朴的建筑形象。为了消除板材尺寸对立面的分割感，板材肌理选用竖向拉槽、手工打毛，令竖向分缝在视觉上隐藏起来。同时横向分缝设置为30mm，着意加以显化表达，并采用4.30m作为基本模数，减少立面板材的模具数量，提升建造效率，并以此模数控制立面的开洞位置和尺寸，以简洁、单纯的外观质感呈现建筑的形体变化。我们对板材纹理的宽窄、深浅、角度是否均质做了多样的设计、打样和比选，最终选择50mm间距竖向拉槽、打毛的效果，均匀的阴影肌理能够更好地表达形体关系。在工程后期，我们运用混凝土保护剂对建筑整体颜色做了调节和控制，以增加对板材色差、苛刻施工要求的宽容度。3.4 看风景的路径面对开阔的风景，在参观路径的设计上注重空间节奏的收放有致：在进入规划展示中心之前，高耸的竹林、窄道收缩着人们的观感，为明月湖的开阔景观做前序铺陈；走过引桥到达规划展示中心的入口，展厅大门是小巧隐蔽的，高度只有2.1m，而穿过门厅即是19m的高大展厅；参观完主展厅，通过4m宽的迂回的楼梯展厅，可以进入开阔的屋顶平台。这些收、放、疏、密的体验增加了景观的层次和进深，在有限用地中营造了丰富感受。建筑设置在山脊最高点的南侧，采用传统吊脚楼的方式，依山就势，形成不同标高的内部空间和观景平台。山体的形态进入室内，成为阶梯型空间。屋顶观景平台连接山顶步道，是景观漫游系统的一个节点。人行步道网络连接入口平台、观景平台，建筑本身也成为景观系统中的公共平台节点。4 结语规划展示中心建成投入使用一年多时间，场地中的植物也慢慢丰茂起来，基本实现了设计最初对建筑和风景的关系构想。在山水湖景之间，浅灰色的展厅优雅、夺目、单纯、克制，它依偎在山头，是这座科技、人文、生态相互交融的创新之城的陪伴者、记录者。作为明月湖畔的一个圆厅，业主也喜欢称他为日月同辉馆，两江协同创新区的Logo也由这个建筑形象而来，它已经成为协同创新区重要的空间符号之一。如今，明月湖畔陆续落地了一系列尺度不一的建筑，两江协同创新区已引进高校院所40余家。这些大学大院大所带来的不仅有高端研发人才、关键核心技术，还有居于产业前沿的一流创新成果。在这个生态与科技共同繁荣的园区里，规划展示中心以典雅冷静的姿态，成为环湖游线上一组垂直的风景。参考文献Hejduk J.Mask of Medusa:Works 19471983M.New York:Rizzoli Intl Pubns,1985:73.汤桦，戴琼.为明天而设计深圳新校园设计竞赛的三个方案J.当代建筑，2020（1）：4.121,10,1129,12图片来源肖世豪拍摄汤桦建筑设计事务所提供143项目信息项目名称：两江协同创新区规划展示中心业主：两江协同创新区管委会建设地点:重庆市两江协同创新区建筑设计：深圳汤桦建筑设计事务所有限公司总建筑师：汤桦设计团队：戴琼、郑清、王鹏富、杨原、闫沛祺、汤孟禅、刘华伟、郑晨曦、汪田浩施工图设计：中机中联工程有限公司景观设计：易木千觉景观设计有限公司泛光设计：北京光湖普瑞照明设计有限公司展陈设计：丝路视觉科技股份有限公司总建筑面积：5 190.45m2设计时间：2019.08建成时间：2022摄影：肖世豪2N44剖面表达着空间的竖向形状、方向和具体的尺度，几乎可以让我们直接看到连续的地形、拼贴的城市片断、空间的尺度和最基本的自然与人类文明的塑造物的连接，呈现两种不同的图底关系，一种是自然本底与人类劳动痕迹的关系，另一种就是空间的虚实关系。设计选取两江交汇的形状作为图形文本引入场地，在完整的圆厅平面之上，由两江图案形成的标高变化，暗示平面的三个主题规划展示的高空间区域、模拟山形的展台、展墙区域。Section express
