03 层间位移角概念讲解.docx

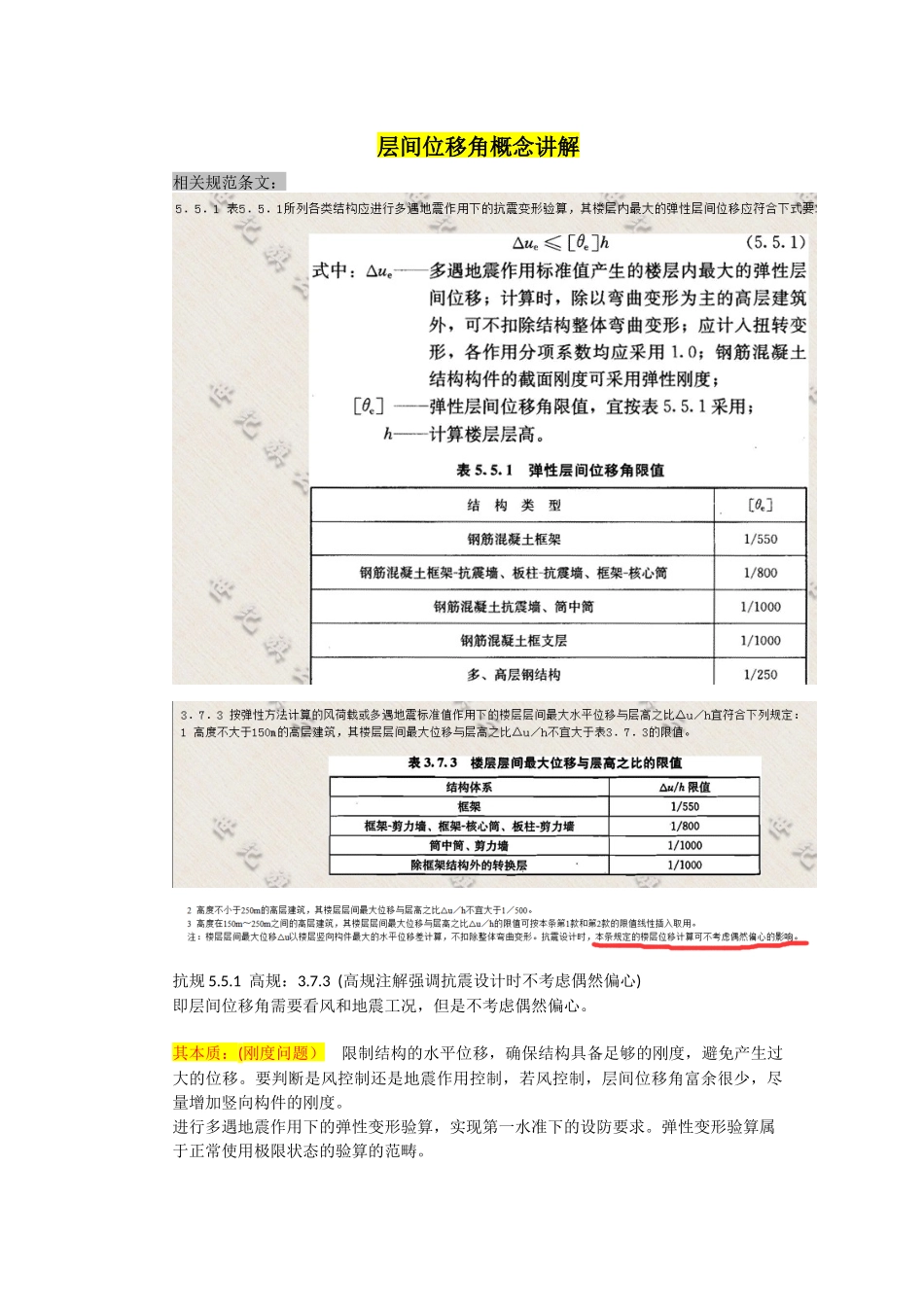

层间位移角概念讲解 相关规范条文： 抗规5.5.1 高规：3.7.3 (高规注解强调抗震设计时不考虑偶然偏心) 即层间位移角需要看风和地震工况，但是不考虑偶然偏心。 其本质：(刚度问题） 限制结构的水平位移，确保结构具备足够的刚度，避免产生过大的位移。要判断是风控制还是地震作用控制，若风控制，层间位移角富余很少，尽量增加竖向构件的刚度。 进行多遇地震作用下的弹性变形验算，实现第一水准下的设防要求。弹性变形验算属于正常使用极限状态的验算的范畴。 层间位移角不满足规范要求，说明结构较柔。但层间位移角过分小，则说明结构的经济技术指标较差，宜适当减少墙、柱等竖向构件的截面面积或梁高。 但是也一定要注意影响层间位移角的其他因素：中梁刚度放大系数（高规5.2.2），周期折减系数（高规4.3.17），地下室信息中的M值，连梁刚度折减系数（高规5.2.1及条文说明），墙梁跨中节点作为刚性楼板从节点，荷载，地下室层数。这些因素往往是工程师最容易忽略的，如果层间位移角不满足规范要求，首先考察以上参数设置是否有问题，然后再考虑增加或者减少竖向构件尺寸。具体可以听一下本文前边的视频讲解。 高规5.2.2 5．2．2 在结构内力与位移计算中，现浇楼盖和装配整体式楼盖中，梁的刚度可考虑翼缘的作用予以增大。近似考虑时，楼面梁刚度增大系数可根据翼缘情况取1.3～2.0。 对于无现浇面层的装配式楼盖，不宜考虑楼面梁刚度的增大。 高规4.3.17 4．3．17 当非承重墙体为砌体墙时，高层建筑结构的计算自振周期折减系数可按下列规定取值： 1 框架结构可取0.6～0.7； 2 框架-剪力墙结构可取0.7～0.8； 3 框架-核心筒结构可取0.8～0.9； 4 剪力墙结构可取0.8～1.0。 对于其他结构体系或采用其他非承重墙体时，可根据工程情况确定周期折减系数。 5．2．1 高层建筑结构地震作用效应计算时，可对剪力墙连梁刚度予以折减，折减系数不宜小于0.5。 位移相差较多的时候，应当增加截面，保证结构刚度，位移相差较少的时候，可以通过修改satwe参数达到目的。 如果计算得出的最大层间位移角与规范相距甚远，在结构构件增加刚度的同时应当兼顾结构的扭转效应，此时应当结合整体空间振动简图，加强结构外围对应位置抗侧力构件的刚度，避免较大扭转。 如果层间位移角与规范限制相差不大的时候，可以采取修改satwe参数来解决。 此处地下室层数、荷载等不能填错，注意。 另外，注意：对于风荷载工况下的层间位移角不满足规范限值的时候，只能通过加大结构构件的刚度来解决刚度不足的问题，而且，风荷载工况下层间位移角尽量富余多一些。
