精品解析：2020年四川省广元市中考物理试题（解析版）.doc

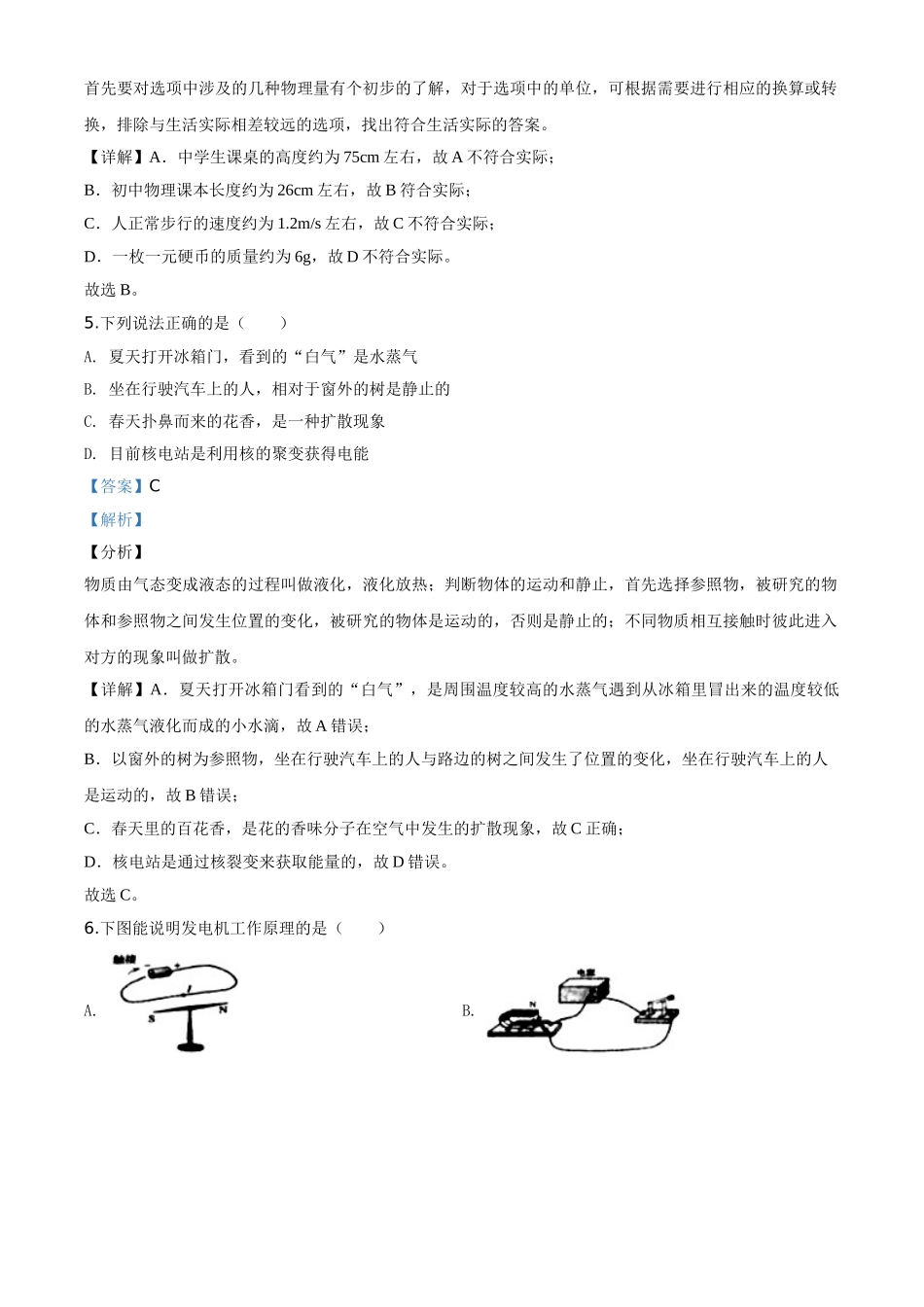

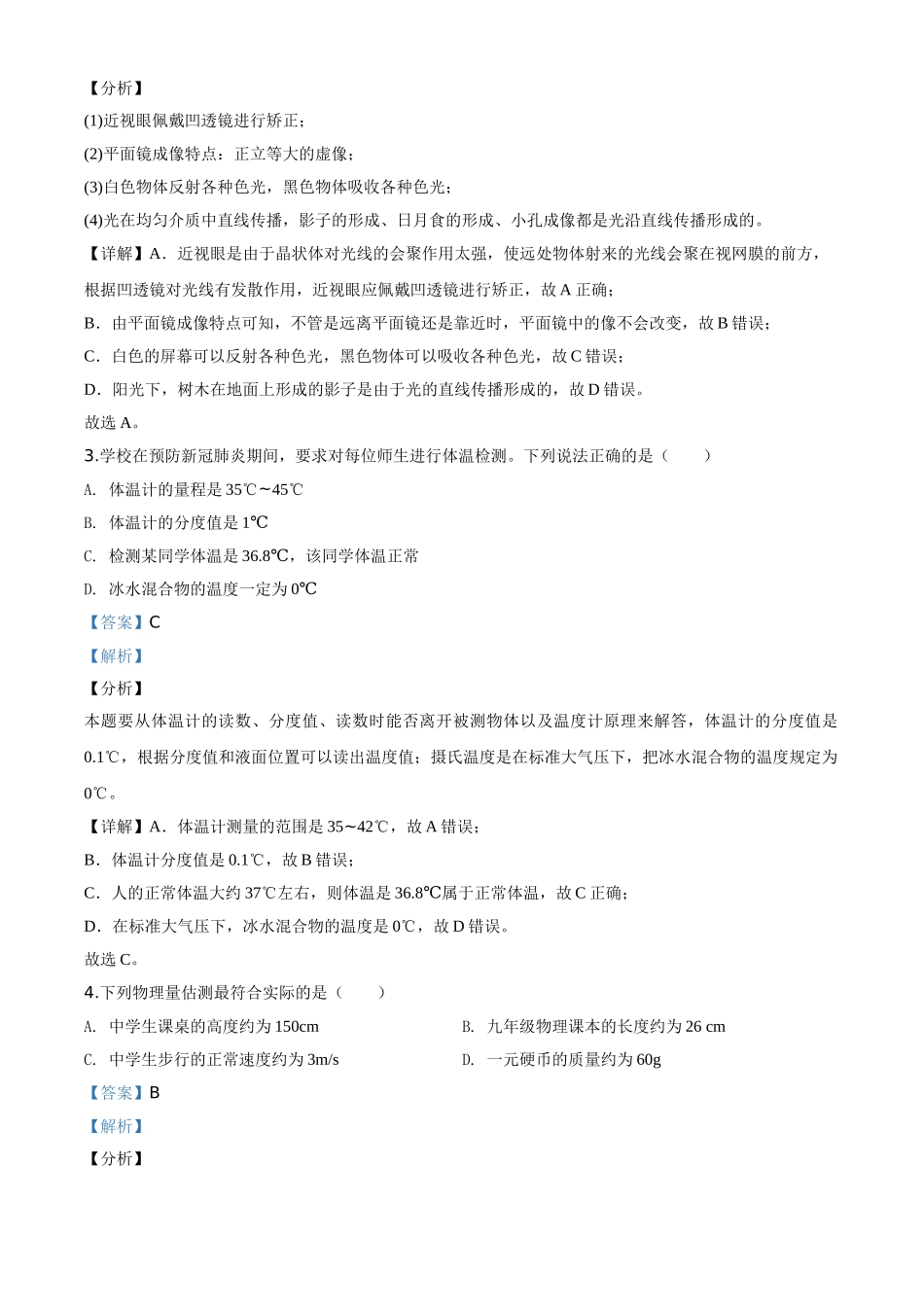

广元市2020年初中学学业考试暨高中阶段学校招生考试 物理 一、选择题（下列每小题给出的四个选项中，只有一个选项最符合题意，不选、错选，多选均不得分。每小题3分，共36分） 1.下列关于声现象的说法，正确的是（　　） A. 大力敲鼓是为了提高声音的音调 B. 超声波能粉碎人体内的结石，说明声波具有能量 C. 中高考期间建筑工地禁止夜间施工，是在传播过程中减弱噪声 D. 将正在发声的闹钟放在真空罩内，抽出真空罩内空气的过程中听到声音变大 【答案】B 【解析】 【分析】 (1)声音的特性有三个：音调、响度和音色；音调是指声音的高低，与振动频率有关；响度是指声音的大小，跟距声源的远近和振幅有关；音色又叫音品是指声音的品质与特色，它跟发声体的材料和结构有关； (2)声音能够传递信息和能量； (3)减弱噪声有三条途径，即在三个不同的位置--声源处、传播过程中、人耳处； (4)声音的传播靠介质；固体、液体、气体都可作为传播声音的介质，我们平时听到的声音大多是由空气这种介质传播的。 【详解】A．大力敲鼓是为了增大声音的响度，故A错误； B．超声波能粉碎人体内的“结石”说明声波具有能量，故B正确； C．建筑工地夜间停止施工，是在声源处减弱噪声；故C错误； D．将正在发声的闹钟放在真空罩内，抽出真空罩内空气的过程中，介质逐渐减少，故听到声音变小，故D错误。 故选B。 2.下列有关光现象的说法，正确的是（　　） A. 眼睛近视的同学可以用凹透镜进行矫正 B. 当人靠近平面镜时，人在镜中的像变得越来越大 C. 电影屏幕制成白色是因为白色屏幕能吸收各种色光 D. 阳光下，树木在地面上的影子是由于光的折射形成的 【答案】A 【解析】 【分析】 (1)近视眼佩戴凹透镜进行矫正； (2)平面镜成像特点：正立等大的虚像； (3)白色物体反射各种色光，黑色物体吸收各种色光； (4)光在均匀介质中直线传播，影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。 【详解】A．近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，根据凹透镜对光线有发散作用，近视眼应佩戴凹透镜进行矫正，故A正确； B．由平面镜成像特点可知，不管是远离平面镜还是靠近时，平面镜中的像不会改变，故B错误； C．白色的屏幕可以反射各种色光，黑色物体可以吸收各种色光，故C错误； D．阳光下，树木在地面上形成的影子是由于光的直线传播形成的，故D错误。 故选A。 3.学校在预防新冠肺炎期间，要求对每位师生进行体温检测。下列说法正确的是（　　） A. 体温计的量程是35℃~45℃ B. 体温计的分度值是1℃ C. 检测某同学体温是36.8℃，该同学体温正常 D. 冰水混合物的温度一定为0℃ 【答案】C 【解析】 【分析】 本题要从体温计的读数、分度值、读数时能否离开被测物体以及温度计原理来解答，体温计的分度值是0.1℃，根据分度值和液面位置可以读出温度值；摄氏温度是在标准大气压下，把冰水混合物的温度规定为0℃。 【详解】A．体温计测量的范围是35∼42℃，故A错误； B．体温计分度值是0.1℃，故B错误； C．人的正常体温大约37℃左右，则体温是36.8℃属于正常体温，故C正确； D．在标准大气压下，冰水混合物的温度是0℃，故D错误。 故选C。 4.下列物理量估测最符合实际的是（　　） A. 中学生课桌的高度约为150cm B. 九年级物理课本的长度约为26 cm C. 中学生步行的正常速度约为3m/s D. 一元硬币的质量约为60g 【答案】B 【解析】 【分析】 首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。 【详解】A．中学生课桌的高度约为75cm左右，故A不符合实际； B．初中物理课本长度约为26cm左右，故B符合实际； C．人正常步行的速度约为1.2m/s左右，故C不符合实际； D．一枚一元硬币的质量约为6g，故D不符合实际。 故选B。 5.下列说法正确的是（　　） A. 夏天打开冰箱门，看到的“白气”是水蒸气 B. 坐在行驶汽车上的人，相对于窗外的树是静止的 C. 春天扑鼻而来的花香，是一种扩散现象 D. 目前核电站是利用核的聚变获得电能 【答案】C 【解析】 【分析】 物质由气态变成液态的过程叫做液化，液化放热；判断物体的运动和静止，首先选择参照物，被研究的物体和参照物之间发生位置的变化，被研究的物体是运动的，否则是静止的；不同物质相互接触时彼此进入对方的现象叫做扩散。 【详解】A．夏天打开冰箱门看到的“白气”，是周围温度较高的水蒸气遇到从冰箱里冒出来的温度较低的水蒸气液化而成的小水滴，故A错误； B．以窗外的树为参照物，坐在行驶汽车上的人与路边的树之间发生了位置的变化，坐在行驶汽车上的人是运动的，故B错误； C．春天里的百花香，是花的香味分子在空气中发生的扩散现象，故C正确； D．核电站是通过核裂变来获取能量的，故D错误。 故选C。 6.下图能说明发电机工作原理的是（　　） A. B. C. D. 【答案】C 【解析】 【详解】A．小磁针发针偏转说明通电导体周围有磁场，选项不符合题意； B．开关闭合后，导体中存在电流，电流在磁场中受到安培力作用，从而产生运动，故属于电动机原理，选项不符合题意； C．在外力作用下导体棒切割磁感线，从而产生感应电流使电流表发生偏转，属于电磁感应现象，所以为发电机的原理，选项符合题意； D．此图是电磁继电器的原理图：开关闭合后，电路中有电流，电磁铁吸引衔铁，是电流的磁效应；触电将电热器接通时，电热器产生热量，是电流的热效应；触点将电动机接通时，电动机转动，电能转化为机械能，选项不符合题意。 故选C。 7.下列关于电磁波说法正确的是（　　） A. 电磁波在空气中的传播速度是340m/s B. 电磁波只能传播声音信号，不能传递图像信号 C. 电磁波不能在真空中传播 D. 北斗卫星定位系统既能发射也能接受电磁波 【答案】D 【解析】 【分析】 电磁波的传播速度和光速相同，都是3×108m/s；电磁波既可以传递声音信号，也可以传递信号；电磁波可以在真空中传播；电磁波是移动通信传递信息的介质。 【详解】A．电磁波在空气中的传播速度是3×108m/s，故A错误； B．电磁波作为载波使用时，既可以传递声音信号，也可以传递图像信号，故B错误； C．电磁波可以在真空中传播，故C错误； D．卫星接收和发送信号要靠电磁波传递，我国的北斗卫星定位系统也是利用电磁波来传递信号的，故D正确。 故选D。 8.如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　） A. I1=I2=I3 B. I1>I2=I3 C. I1>I3>I2 D. I1>I2>I3 【答案】C 【解析】 【分析】 并联电路的干路电流等于各支路电流之和；首先分析出三块电流表所测的电路，根据并联电路的电流特点进行分析。 【详解】由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A3测通过L1和L2的电流，A2测通过L1的电流；所以A1的示数I1最大，其次是A3的示数I3，A2的示数I2最小。 故选C。 9.如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（　　） A. 电阻R短路 B. 电阻R短路 C. 灯L断路 D. 灯L短路 【答案】B 【解析】 【分析】 根据电路图可知，电阻和灯泡是串联的，电压表与电阻并联，测电阻两端的电压；电路故障一般是短路和断路，根据选项中的故障逐一分析出现的现象是否符合题意。 【详解】A．如果电阻R断路，灯泡不发光，电流表示数减小为零，电压表测量电源电压示数增大，故A不符合题意； B．如果电阻R短路，灯泡发光，电路电阻减小电流增大，电流表示数增大；电压表相当于与导线并联示数减小为零，故B符合题意； C．如果灯泡断路不发光，整个电路断路，两表示数都减小为零，故C不符合题意； D．如果灯泡短路不发光，电路电阻减小电流增大，电流表示数增大；电压表测量电源电压示数增大，故D不符合题意。 故选B。 10.将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，如图中的图象能粗略描述这个过程中浮力随时间变化关系的是 A. B. C. D. 【答案】C 【解析】 【详解】当鸡蛋在浓盐水中漂浮时，此时鸡蛋所受浮力等于鸡蛋的重力；当给浓盐水中缓慢加入水时，混合液的密度开始减小，当此时混合液的密度仍大于鸡蛋的密度，虽然鸡蛋开始缓慢下沉，不过鸡蛋仍处于漂浮状态，只是浸入液体中的体积在增大，而露出的体积在减小，所以此时鸡蛋受到的浮力仍等于鸡蛋的重力；当混合液的密度逐渐减小到等于鸡蛋的密度时，此时鸡蛋在液体中处于悬浮状态，鸡蛋受到的浮力仍等于鸡蛋的重力；当浓盐水中的水越来越多而引起混合液的密度比鸡蛋密度小的时候，此时鸡蛋受到的浮力就会小于重力，鸡蛋出现下沉直至沉到杯子的底部，由此可知，鸡蛋受到的浮力是先不变，然后减小，所以选项C符合题意． 11.如图所示，水平桌面上放有底面积和质量都相同的甲、乙两圆形平底容器，分别装有深度相同、质量相等的不同液体。容器对桌面的压力分别为F甲、F乙，液体对容器底部的压力分别为、。下列关系正确的是（　　） A. F甲>F乙 B. > C. F甲<F乙 D. < 【答案】B 【解析】 【分析】 容器对水平桌面压力等于容器的重力与液体的重力之和；液体对底的压力可以根据液体产生的压力和水重力的关系进行分析，注意上下粗细一样的容器中，液体对容器底的压力等于液体的重力；上面粗、下面细的容器中液体对容器底的压力小于液体的重力；上面细、下面粗的容器中液体的压力大于液体的重力。 【详解】AC．容器对水平桌面的压力等于容器的重力与液体的重力之和；因两种液体的质量相等，则液体的重力相等，容器的底面积和质量都相同，则对桌面的压力F甲=F乙，故AC错误； BD．甲容器是柱形容器，容器底部受到液体的压力甲等于液体的重力；乙容器上面粗、下面细，一部分液体压在容器的侧壁上，容器底部受到液体的压力小于容器中液体的重力，则有>，故B正确，D错误。 故选B。 12.如图所示电路中，电源电压U=6V不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的a、b两端之间滑动的过程中，电流表的示数在1.2A~0.4A之间变化，则下列结论正确的是（　　） A. R2=10Ω B. R1的最大电阻为5Ω C. 电压表的最大示数为4.8V D. 电阻R2的电功率变化范围是0.8W至7.2W 【答案】D 【解析】 【分析】 当滑片位于a端时，滑动变阻器接入电路的电阻最大，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，电路中的电阻最大，根据欧姆定律可知电路中的电流最小以及滑动变阻器的最大电阻，根据串联电路的分压特点可知电压表的示数最大，根据串联电路的电压特点和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R2的简单电路，此时电路中的电流最大，根据欧姆定律表示出电源的电压，因电源的电压不变建立等式即可求出R2的阻值，进一步得出电源电压；再根据求出电阻R2的电功率变化范围。 【详解】ABC．当滑片位于a端时，R1、R2串联，电路中的电流最小即I=0.4A，电压表的示数最大U1=4V，由可知，R1的最大电阻 则电源的电压 -------① 当滑片位于b端时，电路为R2的简单电路，此时电路中的电流最大，即，则电源的电压 -------② 因为电源的电压不变，联立①②可得：R2=5Ω，U=6V，故ABC错误； D．电阻R2消耗的最大电功率 电阻R2消耗的最小电功率 故电阻R2的电功率变化范围是0.8∼7.2W，故D正确。 故选D。 二、填空与作图题（13－18题每题1分，49-20题每图2分，共22分） 13.汽油机工作时将燃料燃烧时产生的______能转化为______能，一台单缸四冲程汽油机，飞轮转速是4800r/min，该汽油机每秒对外做功______次。 【答案】 (1). 内 (2). 机械 (3). 40 【解析】 【分析】 热机就是利用燃料燃烧时产生的内能来做功的机器，工作时把内能转化为机械能；在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。 【详解】[1][2]汽油机工作时将燃料燃烧时产生的内能转化为机械能。 [3]由题意可知，单缸四冲程汽油机的飞轮转速是4800r/min，即每秒钟转80圈，完成160个冲程，做功40次。 14.小明同学利用光具座探究凸透镜成像规律实验时，将点燃的蜡烛放在距凸透镜光心20cm处时，在另一侧的光屏上得到一个清晰等大的像。则透镜的焦距为______cm；将蜡烛移到距透镜光心25厘米处时，应调节光屏______（选填“远离”或“靠近”）透镜。才能在光屏上得到一个清晰的像，该像是______（选填“倒立”或“正立”）______（选填“放大”或“缩小”）的实像。 【答案】 (1). 10 (2). 靠近 (3). 倒立 (4). 缩小 【解析】 【分析】 当u=2f，物体经过凸透镜成倒立、等大的实像；当u＞2f，物体经过凸透镜成倒立、缩小的实像。 【详解】[1]已知在光屏上接收到一个倒立等大的像，物距为u=20cm，所以凸透镜焦距为 [2]当蜡烛在距凸透镜25cm处时，则有 u=25cm>2f 所以有 故应调节光屏靠近透镜。 [3][4]此时成倒立、缩小的实像； 15.可燃冰作为一种新型燃料。是天然气与水在高压低温条件下形成的类冰状的结晶物质，可直接点燃，1m3可燃冰在常温常压下可释放160m3的天然气。根据以上信息可知，可燃冰是_______（选填“可再生”或“不可再生”）能源。1m3的可燃冰释放的天然气完全燃烧放出的热量为______J，若该热量全部被水吸收，可将______kg的水从10℃加热到90℃。[c水=4.2×103J/（kg·℃），天然气的热值q =4.2×107J/m3，环境为标准大气压] 【答案】 (1). 不可再生 (2). 6.72×109 (3). 2×104 【解析】 【分析】 像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；利用公式和公式即可计算出天然气燃烧释放的热量和水的质量。 【详解】[1]由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源。 [2]1m3可燃冰在常温常压下可释放出160m3的天然气，则完全燃烧160m3的天然气可放出的热量 [3]天然气完全燃烧放出热量全部被水吸收，则有 Q吸=Q放=6.72×109J 由可得，这些热量可加热水的质量 16.如图所示，重为50N物体静止在水平桌面上，物体受到支持力和______是一对平衡力。当物体受到水平向右、大小为15N的拉力F时，物体刚好向右做匀速直线运动，此时物体受到的摩擦力为______ N；当拉力F为18N时，物体向右做加速运动，此时物体受到的摩擦力为______ N。 【答案】 (1). 重力 (2). 15 (3). 15 【解析】 【分析】 根据物体的状态，判断物体的受力情况；静止的物体受到平衡力的作用，根据平衡力的特点可处理此题。 【详解】[1]重为50N物体静止在水平桌面上，物体受到的支持力和重力是一对平衡力。 [2]用大小为15N的力水平向左拉物体，物体向左做匀速直线运动，物体发生了相对运动，此时属于滑动摩檫力，则有 f=F=15N 摩擦力的方向与拉力方向相反，即摩擦力方向水平向右。 [3]因为影响滑动摩檫力的因素是压力的大小和接触面的粗糙程度没有发生变化，因此当把拉力F增大为18N时，则物体受到的摩擦力仍为15N。 17.如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙=4∶1，则R1∶R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2=______。 【答案】 (1). 3∶1 (2). 3∶4 【解析】 【分析】 当开关S闭合，甲、乙两表为电压表时，甲电压表测电源的电压，乙电压表测R2两端的电压，根据电阻的串联求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；当开关S断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流，根据并联电路的电流特点和欧姆定律求出两支路的电流之比，根据并联电路的电流特点求出两电流表的示数之比。 【详解】[1]当开关S闭合，甲、乙两表为电压表时，甲电压表测电源的电压，乙电压表测R2两端的电压，因串联电路中总电压等于各分电压之和，则两电阻两端的电压之比为 因串联电路中各处的电流相等，由可得，两电阻的阻值之比 [2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流，因并联电路中各支路两端的电压相等，则两支路的电流之比 因并联电路中干路电流等于各支路电流之和，两电流表的示数之比 18.如图所示，电源电压恒定为10V，R1=10Ω，闭合开关S，滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从2 V变成5 V，则R2的阻值为______Ω，滑动变阻器的最大阻值为______Ω，当滑片P置于b点时，该电路1min消耗的电功为______J。 - 【答案】 (1). 10 (2). 30 (3). 120 【解析】 【分析】 当滑片在最左端时，R1与R2串联，电压表测量电阻R1两端的电压，根据串联电路电压的规律求出电阻R2两端的电压，根据公式求出电路的电流，进一步求出电阻R2的阻值；当滑片在最右端时，R1与R2与滑动变阻器R3串联，电压表测量电阻R1两端的电压，已知电压表的示数可求电路电流，根据串联电路电压的规律进一步求出电阻R2两端的电压和滑动变阻器两端的电压，最后根据公式求出滑动变阻器的最大阻值；再利用W=UIt即可求出消耗的电功。 【详解】[1]当滑片在最左端时，电路电流 电阻R2两端的电压 U2=U−U1=10V−5V=5V 则电阻 [2]当滑片在最右端时，电路电流 电阻R2两端的电压 滑动变阻器两端的电压为 滑动变阻器的最大阻值 [3]当滑片P置于b点时，该电路1min消耗的电功 19.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。 【答案】 【解析】 【分析】 根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图。 【详解】先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，再连接SO为入射光线，如图所示： 20.用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。 【答案】 【解析】 【分析】 家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。 【详解】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示： 三、实验探究题（每空2分，电路连接2分，共26分） 21.在测量盐水密度的实验中，芳芳同学按照正确的实验方法和步骤进行操作，并设计了记录数据的表格，具体实验步骤如下： 步骤一：将天平放在水平桌面上，游码拨到“0”刻度线处，并调节天平平衡。 步骤二：向烧杯中倒入适量待测盐水后，用天平测出烧杯与盐水的总质量m总。如甲图所示，并记录。 步骤三：将烧杯中的部分待测盐水倒入量筒中，用天平测出剩余盐水和烧杯的总质量，并记录。 步骤四：读出倒入量筒中盐水的体积V，并记录。 步骤五：根据已测得的物理量计算出待测盐水的密度，并记录。 (1)请根据以上信息将表格中填写完整。 烧杯和盐水的总质量m总/g 烧杯和剩余盐水的总质量/g 倒出盐水的质量m/g 倒出盐水的体积V/cm3 盐水的密度 /（g·cm-3） ______ 124 ______ 30 ______ (2)小华同学测量相同待测盐水密度的实验方法是：先测出空烧杯的质量为m1；接着向空烧杯中倒入适量的待测盐水后，测出总质量为m2；再把烧杯中的盐水全部倒入量筒中，测出盐水的体积为V；然后计算出盐水的密度，两位同学测出的盐水密度大小关系为：______（选填“＜”、“＞”或“＝”）。 【答案】 (1). 157 (2). 33 (3). 1.1 (4). ＞ 【解析】 【分析】 (1)天平的分度值是0.2g，物体的质量等于砝码质量加游码对应的刻度值；量筒分度值为2mL，读数时视线应与凹液面保持相平； (2)另一位同学的做法中，烧杯中的盐水没有全部倒入量筒，导致测量结果存在误差。 【详解】(1)[1]烧杯和盐水总质量 m总=100g+50g+5g+2g=157g [2]倒出盐水的质量 m=157g−124g= 33g [3]盐水密度 (2)[4]另一同学把烧杯中的盐水全部倒入量筒中时，因烧杯壁粘有液体，不能将盐水全部倒入，致使体积偏小，根据公式判断出测量的密度偏大，即。 22.如图所示是小王“探究杠杆的平衡条件”的装置，每个钩码重为0.5N（钩码个数若干），弹簧测力计量程为0~5N。 (1)将该装置置于水平桌面上，静止时处于甲图所示状态。为使杠杆在水平位置平衡，小王应将杠杆右端的平衡螺母向______（选填“左”或“右”）移，这样做的好处是便于直接测量______。 (2)乙图中杠杆恰好处于水平平衡，若在A点下方再挂一个相同的钩码，为使杠杆保持水平平衡，则需将B点的钩码向右移动______格。 (3)丙图中杠杆每个小格长度均为5 cm，在C点竖直悬挂4个重为0.5N的钩码，当在D点用如丙图所示动力F拉杠杆。使杠杆在水平位置平衡，此时动力臂为______cm，动力F为______N。 【答案】 (1). 左 (2). 力臂 (3). 1 (4). 10 (5). 3 【解析】 【分析】 (1)实验前，应首先进行杠杆平衡调节，根据杠杆的平衡条件，杠杆左、右两端的螺母（或一端的螺母）向杠杆上翘的一端调节；杠杆处于静止状态或匀速转动状态都为杠杆的平衡状态；在实验中也必须使杠杆在水平位置平衡是为了便于测量力臂； (2)根据杠杆的平衡条件计算即可； (3)当动力在D点斜向下拉（与水平方向成30°角）动力臂是，根据杠杆的平衡条件求出动力大小。 【详解】(1)[1]为使杠杆在水平位置平衡，小王应将杠杆右端平衡螺母向左移。 [2]在实验中也必须使杠杆在水平位置平衡是为了便于测量力臂。 (2)[3]如图乙所示，设一格的长度为l，根据杠杆的平衡条件可得 解得：n=4，故应该将B处所挂钩码向右移动 4−3=1格 (3)[4]当动力在D点斜向下拉（与水平方向成30°角）动力臂是 [5]根据杠杆的平衡条件可得，动力为 23.如图所示，小强和小冬设计了用“伏安法”测量未知电阻的阻值的实验。 (1)图甲是实物电路图，请用笔画线代替导线将其连接完整（ ）。（要求滑片向右滑，电压表示数减小，导线不允许交叉） (2)闭合开关前应将滑动变阻器的滑片移到______端（选填“A”或“B”）。 (3)闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻______；此时消耗的实际功率P=______W。 【答案】 (1). (2). B (3). 10 (4). 0.576 【解析】 【分析】 (1)根据电阻的串联和欧姆定律判断电路的接法； (2)为了保护电路，闭合开关前，滑片要处于最大阻值处； (3)确定电压表、电流表的量程读出示数，根据计算出电阻值，再根据P=UI计算出实际功率。 【详解】(1)[1]滑片向右滑，电压表示数减小，根据U=IR知电压不变，电流减小，根据知电阻增大，接到A点，如图所示： (2)[2]为了保护电路，在闭合开关前，应将滑片移至B端，使其阻值最大。 (3)[3]由图乙知，电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；电流表的量程为0∼0.6A，分度值为0.02A，示数为0.24A；根据欧姆定律可得，未知电阻的阻值 [4]此时消耗的实际功率 四、解答题（解答应写成必要的文字说明、公式、演算步骤、数值和单位。24小题7分，25小题9分，共16分） 24.如图所示，灯泡L标有“6V　3W”字样（不考虑灯丝电阻变化），定值电阻R1=28Ω，当开关S1、S2、S3全部闭合时，灯泡正常发光，电流表示数为0.75A。求： (1)电源电压U； (2)定值电阻R0的大小； (3)当S1闭合，S2、S3断开时，电路消耗的功率。 【答案】(1)6V；(2)24Ω；(3)0.9W 【解析】 【分析】 (1)当开关S1、S2、S3均闭合时，R1短路，灯L与R0并联，小灯泡恰好正常发光，由此可求得电源电压； (2)根据欧姆定律可求得通过小灯泡的电流，再根据并联电路的电流规律可求得通过R0的电流，然后可求得电阻R0的值； (3)当开关S1闭合，S2和S3断开时，灯L与R1串联，根据小灯泡L标有“6V 3W”字样求得小灯泡的电阻，然后可求得电路中的总电阻，然后利用可求得电路消耗的功率。 【详解】(1)当开关S1、S2、S3均闭合时，R2短路，灯L与R0并联，因为灯L正常发光，则有 U源=UL=U0=6V (2)通过小灯泡电流 通过R0电流 由可得，定值电阻R0的阻值 (3)当开关S1闭合，S2和S3断开时，灯L与R1串联，由可得小灯泡电阻 电路总电阻 电路消耗的功率 答：(1)电源电压为6V；(2)定值电阻R0的值为24Ω；(3)当S1闭合，S2、S3断开时，电路消耗的功率是0.9W。 25.用如图所示的滑轮组匀速提升浸没在水中的物体，已知G物=300N，圆柱形容器底面积S=600cm2，物体浸没在水中时水面高度为90cm，当物体完全离开水面后，水面高度为80cm，已知物体浸没在水中被提升时此装置的机械效率为80%（不计绳重和绳子与滑轮间摩擦及水的阻力），g取10N/kg。求： (1)物体浸没在水中时，水对容器底的压强； (2)物体浸没在水中时受到的浮力； (3)物体完全离开水面后匀速提升时所需拉力F。 【答案】(1)9000Pa；(2)60N；(3)120N 【解析】 【分析】 (1)已知物体浸没在水中时水面高度，根据液体压强计算公式可以计算出水对容器底的压强； (2)物体浸没在水中时V排=V物，首先求出物体的体积，再根据阿基米德原理计算出物体受到的浮力； (3)当物体完全浸没在水中时，根据滑轮组机械效率的计算公式和滑轮组的省力公式求出动滑轮的重力，再求出物体被拉出水面后滑轮组的机械效率。 【详解】(1)物体浸没在水中时水面高度为90cm，则水对容器底的压强 (2)物体的体积 物体浸没在水中时受到的浮力 (3)浸没时，由于不计绳重和绳子与滑轮间的摩擦及水的阻力，则有 代入相关数据解得：G动=60N；完全拉出水面后，与动滑轮相连的绳子段数是3，此时所需拉力 答：(1)物体浸没在水中后，水对容器底增加的压强是9000Pa；(2)物体浸没在水中时受到的浮力是60N；(3)若把物体完全拉出水面后匀速提升时所需拉力为120N。
