2018年江西省中考物理试卷（含详细解析）.doc

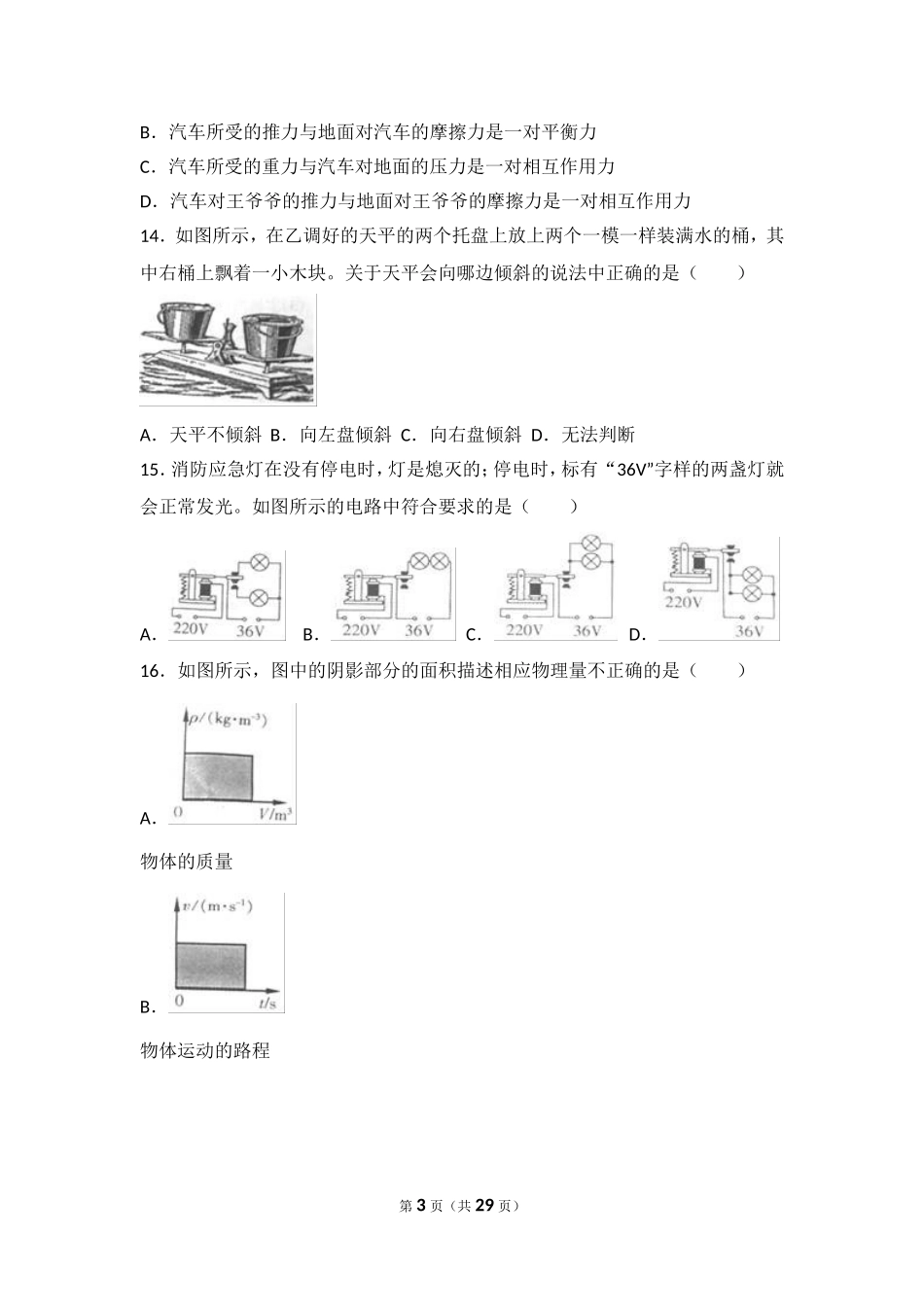

2018年江西省中考物理试卷 　 一、填空题（共20分，每空1分） 1．快乐学习，轻松考试，请你写出：一节新干电池的电压为　 　V，我国家庭电路的电压为　 　V。 2．初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、　 　定律和　 　定律。 3．经过美食街时，同学们总能闻到风味独特的“臭豆腐”的味道，这属于　 　现象；“臭豆腐”经过烧烤后，加快了　 　的无规则运动。 4．英语考试时，考生听到的英语听力材料声音是通过　 　传播到人耳中；为了不影响考试，要求监考老师尽量不要走动发出声音，这是从　 　处减弱噪声。 5．如图所示，卡通动物的对话，形象地描述了描述了导体的电阻大小与导体的材料、　 　和　 　有关。 6．寒冷的冬天，裸露在室外的自来水管爆裂，其原因是水管中的水由液态变成固态时，　 　减小，　 　增大所导致的。 7．简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的　 　；充电宝给手机充电时，充电宝相当于简单电路中的　 　。 8．公路上，路灯的连接方式是　 　联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是　 　联。 9．如图所示，是课间同学们在教室里嬉戏的场景，恰巧被老师用手机拍下。上课后，老师形象地将图中①的动作描述为热传递中的传导，其②和③可分别描述为热传递中的　 　和　 　。 10．骑行共享单车前，需先用手机扫码将信息提供　 　传递到共享平台，共享平台再将解锁信息以　 　m/s的速度传递到该车，进行解锁。 　 二、选择题（共26分，把你认为正确选项的代号填涂在答题卡上的相应位置上，第11-16小题，每小题只有一个正确选项，每小题3分；第17、18小题为不定项选择，每小题有一个或几个正确选项，每小题3分，不定项选择正确但不全得1分，不选、多选或错选得0分） 11．“估测”是物理学中常用的一种重要方法，考试时，小丽同学对所涉及到的一些物品进行了估测，其中合理的是（　　） A．一支新的2B铅笔的长度约为18cm B．一支考试用的新水笔的质量约为10kg C．一张中考物理试卷的面积约为1.5m2 D．一张草稿纸平铺对桌面的压强约为100Pa 12．2018年5月，一架正在高空中飞行的飞机，风挡玻璃突然爆裂，此时副驾驶整个上半身被“吸”出舱外，导致这一现象发生的原因是（　　） A．副驾驶受到的重力突然减小 B．舱内气压变大，舱外气压变小 C．舱内空气流速小压强大，舱外空气流速大压强小 D．舱内温度降低，压强突然增大 13．如图所示，王爷爷推着失去动力的汽车在平直道路上匀速前进，下列说法中正确的是（　　） A．汽车对地面的压力与地面对汽车的支持力是一对平衡力 B．汽车所受的推力与地面对汽车的摩擦力是一对平衡力 C．汽车所受的重力与汽车对地面的压力是一对相互作用力 D．汽车对王爷爷的推力与地面对王爷爷的摩擦力是一对相互作用力 14．如图所示，在乙调好的天平的两个托盘上放上两个一模一样装满水的桶，其中右桶上飘着一小木块。关于天平会向哪边倾斜的说法中正确的是（　　） A．天平不倾斜 B．向左盘倾斜 C．向右盘倾斜 D．无法判断 15．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是（　　） A． B． C． D． 16．如图所示，图中的阴影部分的面积描述相应物理量不正确的是（　　） A． 物体的质量 B． 物体运动的路程 C． 用电器的电功率 D． 物体所受的压强 17．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（　　） A．灯泡L2亮度变亮，电流表示数减小 B．灯泡L1亮度不变，电压表示数增大 C．电流表示数不变，电压表示数增大 D．电流表示数不变，电压表示数不变 18．如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（　　） A． 从岸上看水中物体的光路图 B． 通电螺线管周围小磁针静止时指向 C． 家庭电路的连线情况 D． 作用在杠杆上动力F的力臂L 　 三、简答和计算题（共26分，第19小题5分、第20小题6分，第21小题7分，第22小题8分） 19．在观察碘的升华实验时，小原和小艳查阅相关资料得知：碘的熔点约为113.7℃，沸点约为184.4℃．关于碘的加热使用了两种不同的方式，A．用热水加热；B．用酒精灯加热（酒精灯外焰温度约为400℃﹣600℃）。经过多次实验验证，确认A方式更为科学合理，请你简述A方式的合理之处。 20．如图所示，是小普同学利用自制的简易天平在家实验时的情景，请仔细观察，并根据图中信息，求： （1）该液体的密度； （2）若烧杯的底面积为20cm2，装有此液体对天平托盘的压强。（g取10N/kg） 21．如图所示，电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V 12W”的字样，（不考虑温度对小灯泡电阻的影响） （1）闭合开关S1、S2、S3，调节电源电压为6V时，求电流表A1的示数； （2）闭合开关S2，断开开关S1、S3，调节电源电压为12V时，求电路消耗的总功率； （3）闭合开关S2、S3，断开开关S1，调节电源电压为10V时，求小灯泡L3的实际发光功率。 22．如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能。只闭合开关S1时，R1加热，电动机搅拌，开始制作爆米花；只闭合开关S2时，R2保温，防止爆米花变凉；爆米花机的铭牌如表所示。[c玉米=1.2×103J/（Kg℃）] 额定电压 220V 加热功率 200W 保温功率 22W 电动机功率 40W （1）将100g、20℃的玉米加热到300℃成为爆米花时，求玉米粒需要吸收的热量； （2）电阻R1发热，把100g、20℃的玉米粒加热成为爆米花，需要用时5min，求R1的加热效率。 （3）求保温电阻R2的阻值。 　 四、实验与探究题（共28分，每小题7分） 23．亲爱的同学，你会正确使用下列仪器吗？ （1）如图1所示，圆筒测力计使用前要校零，看清量程和　 　。使用中，测得桶重为G，则该桶水重为　 　G； （2）如图2所示，是小梅同学做完实验后的场景。请你帮助她完成实验器材的整理： 第一步，用镊子将砝码从托盘上取下，　 　，并将小石块从托盘上取下，放在桌面上； 第二步，　 　。 第三步，　 　。 第四步，将天平放回包装盒。 （3）如图3所示，是一种家庭常用的温度计，又称寒暑表，它是根据　 　的规律制成的，其测量范围是　 　。 24．2018年，江西省将全面实现义乌教育均衡发展，其中有一项督导工作就是检查实验报告。以下是小璟同学做“测量小车的平均速度”时的实验报告（摘要）。请你将其报告中的问题补充完整。 【实验目的】测量小车的平均速度 【实验原理】　 　 【实验器材】小车、　 　、　 　、斜面、金属挡板、长方体木块 【实验装置】如图所示 【实验数据】如表所示 测量的物理量 AB段 BC段 AC段 路程s/cm 45 56 101 时间t/s 3.0 2.8 5.8 平均速度v/（cms﹣2） 17.4 【实验分析】 （1）小车全程是做　 　运动。（选填“匀速”或“变速”） （2）实验时，为了使小车在斜面上运动的时间长些，应　 　斜面的坡度。（选填“增大”或“减小”） 25．科学探究时初中物理课本内容的重要组成部分，探究的形式可以使多种多样的。 （一）探究浮力的大小与哪些因素有关 如图所示，是小华同学所做的一系列探究浮力的大小与哪些因素有关的实验。请按照要求填写表格： 提出问题 对应图中的序号 浮力的大小与物体浸入液体的体积的关系 a，c，d 浮力的大小与物体浸入液体的密度的关系 （二）探究电流与电压、电阻的关系 请按照要求设计实验记录表格 表一要求：保持电阻R不变（R=5Ω），U（2V、4V、6V），电流随电压的变化 表二要求：保持电压U不变（U=6V），R（5Ω，10Ω，15Ω），电流随电阻的变化 26．智能手机进入平常百姓家，很多人对它爱不释手。瑞瑞同学学习了物理知识后，对手机的一些功能进行了科学探究。 （一）拍照功能 【提出问题】如图1所示，同一位置，拍同一地点，为什么会变大呢？ 【猜想与假设】手机的镜头可能是一个焦距可以改变的凸透镜。 【设计实验】瑞瑞同学设计制作了一个焦距可以改变的凸透镜。 【设计实验】瑞瑞同学设计制作了一个水透镜，探究实验装置如图2所示。 【进行实验与收集证据】 （1）保证蜡烛和水透镜的位置不动，利用注射器注入或吸出水的多少，改变水透镜的厚薄，从而改变水透镜焦距； （2）测出水透镜焦距的大小，并移动光屏，得到清晰的像后，将观察到的现象与数据记录在下表： 凸透镜 焦距f=14cm 焦距f=16cm 实验序号 1 2 3 4 5 6 物距u/cm 30 40 60 30 40 60 像距v/cm 26 22 18 34 27 22 像的正倒 倒立 倒立 倒立 倒立 倒立 倒立 像的大小 缩小 缩小 缩小 缩小 缩小 实像的大小 由大变小 由大变小 【分析与论证】 通过对实验序号2与5、3与6的数据分析，得出初步结论：在物距一定时，凸透镜的焦距越大，所成实像的像距　 　，像距与物距的比值越大，所成实像的大小　 　（选填“越大”、“越小”或“不变”） 【评估】 （1）请你补充实验序号4中漏填的实验记录：　 　； （2）在成实像的情况下，焦距不同的凸透镜，成像的共同特点都是　 　（选填“倒立”或“缩小”或“不变”） （二）无线充电 如图3所示，是一个手机无线充电装置。该装置是利用了　 　的原理对手机进行充电的。 （三）微信运动 利用微信运动软件，可以记录每天行走的步数。假如瑞瑞同学每天行走1万步，其平均步长为50cm，由此可知瑞瑞同学每天大约行走　 　km。 （四）振动模式 振动可以发声，某些手机的振动模式，是因为其内部有个微型电动机会带动转轴上的叶片振动，如图4所示，能实现振动功能的叶片可能是哪一种：　 　。 　 2018年江西省中考物理试卷 参考答案与试题解析 　 一、填空题（共20分，每空1分） 1．快乐学习，轻松考试，请你写出：一节新干电池的电压为　1.5　V，我国家庭电路的电压为　220　V。 【解答】解：一节新干电池的电压为1.5V， 我国家庭电路的电压为220V。 故答案为：1.5；220。 　 2．初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、　焦耳　定律和　帕斯卡（或光的折射）　定律。 【解答】解：根据物理学史和所学的物理知识可知，初中学过的物理定律有：牛顿第一定律、光的反射定律、欧姆定律、焦耳定律、帕斯卡定律和光的折射定律等。 故答案为：焦耳；帕斯卡（或光的折射）。 　 3．经过美食街时，同学们总能闻到风味独特的“臭豆腐”的味道，这属于　扩散　现象；“臭豆腐”经过烧烤后，加快了　分子　的无规则运动。 【解答】解： 闻到臭豆腐的味道，是因为臭豆腐的分子在不停地做无规则运动，运动到空气中被吸到了，分子运动属于扩散现象，由于分子的运动跟温度有关，所以分子的无规则运动叫做分子的热运动，温度越高，热运动越剧烈。 故答案为：扩散；分子。 　 4．英语考试时，考生听到的英语听力材料声音是通过　空气　传播到人耳中；为了不影响考试，要求监考老师尽量不要走动发出声音，这是从　声源　处减弱噪声。 【解答】解： （1）英语考试时，考生听到的英语听力材料声音通过空气传入学生的耳朵； （2）听力考试期间，要求监考老师尽量不要走动发出声音，这种措施属于在声源处减弱噪声。 故答案为：空气；声源。 　 5．如图所示，卡通动物的对话，形象地描述了描述了导体的电阻大小与导体的材料、　长度　和　横截面积　有关。 【解答】解： （1）上、中两段导体的电阻与导体的长度有关；根据控制变量法，必须控制除了长度以外的所有因素相同，由表格信息可知，上、中两段导体的材料、横截面积都相同，而长度不同，长度越长电阻越大； （2）由上、中两段，导体的电阻与导体的横截面积有关；由表格信息可知，上、中两段导体的材料、长度都相同，而横截面积不同，粗的好走，说明横截面积越大，电阻越小； 故导体的电阻大小与导体的材料、长度和横截面积有关。 故答案为：长度；横截面积。 　 6．寒冷的冬天，裸露在室外的自来水管爆裂，其原因是水管中的水由液态变成固态时，　密度　减小，　体积　增大所导致的。 【解答】解：冬天，自来水管中的水结冰时质量不变，但体积增大，由公式ρ=知密度减小。 故答案为：密度；体积。 　 7．简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的　用电器　；充电宝给手机充电时，充电宝相当于简单电路中的　电源　。 【解答】解： 给充电宝充电时，充电宝消耗电能，相当于简单电路中的用电器； 充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。 故答案为：用电器；电源。 　 8．公路上，路灯的连接方式是　并　联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是　串　联。 【解答】解：公路边的灯虽然要亮一起亮，要灭一起灭，但一盏灯泡不亮，其它的灯泡还能工作，说明彼此互不影响，所以是并联的； 家中的电灯与控制它的开关之间的连接是串联的，开关对电灯才能起到控制作用。 故答案为：并；串。 　 9．如图所示，是课间同学们在教室里嬉戏的场景，恰巧被老师用手机拍下。上课后，老师形象地将图中①的动作描述为热传递中的传导，其②和③可分别描述为热传递中的　对流　和　辐射　。 【解答】解：读图可知，①是通过直接接触来传递，故可描述为热传递中的传导； ②是通过运动来带动传递，可描述为热传递中的对流； ③是在不接触的情况下，直接进行传递，可描述为热传递中的辐射。 故答案为：对流；辐射。 　 10．骑行共享单车前，需先用手机扫码将信息提供　电磁波　传递到共享平台，共享平台再将解锁信息以　3×108　m/s的速度传递到该车，进行解锁。 【解答】解：手机依靠电磁波来传递信息； 电磁波的传播速度为3.0×108m/s。故共享平台再将解锁信息以3×108m/s的速度传递到该车。 故答案为：电磁波；3×108。 　 二、选择题（共26分，把你认为正确选项的代号填涂在答题卡上的相应位置上，第11-16小题，每小题只有一个正确选项，每小题3分；第17、18小题为不定项选择，每小题有一个或几个正确选项，每小题3分，不定项选择正确但不全得1分，不选、多选或错选得0分） 11．“估测”是物理学中常用的一种重要方法，考试时，小丽同学对所涉及到的一些物品进行了估测，其中合理的是（　　） A．一支新的2B铅笔的长度约为18cm B．一支考试用的新水笔的质量约为10kg C．一张中考物理试卷的面积约为1.5m2 D．一张草稿纸平铺对桌面的压强约为100Pa 【解答】解： A、一支新的2B铅笔的长度约为18cm，故A合理； B、一支考试用的新水笔的质量约为10g，故B不合理； C、一张中考物理试卷的长约为50cm=0.5m，宽为30cm=0.3m，面积为0.5m×0.3m=0.15m2，故C不合理； D、一张草稿纸的质量为0.1N，草稿纸的长约40cm、宽约30cm，草稿纸与桌面的接触面积S=40cm×30cm=1200cm2=0.12m2，它对桌面的压强约为：p==≈1Pa，故D不合理。 故选：A。 　 12．2018年5月，一架正在高空中飞行的飞机，风挡玻璃突然爆裂，此时副驾驶整个上半身被“吸”出舱外，导致这一现象发生的原因是（　　） A．副驾驶受到的重力突然减小 B．舱内气压变大，舱外气压变小 C．舱内空气流速小压强大，舱外空气流速大压强小 D．舱内温度降低，压强突然增大 【解答】解：正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故C正确，ABD错误； 故选：C。 　 13．如图所示，王爷爷推着失去动力的汽车在平直道路上匀速前进，下列说法中正确的是（　　） A．汽车对地面的压力与地面对汽车的支持力是一对平衡力 B．汽车所受的推力与地面对汽车的摩擦力是一对平衡力 C．汽车所受的重力与汽车对地面的压力是一对相互作用力 D．汽车对王爷爷的推力与地面对王爷爷的摩擦力是一对相互作用力 【解答】解： A、汽车对地面的压力和地面对汽车的支持力作用在两个物体上，是一对相互作用力，故A错误。 B、汽车在平直的道路上做匀速直线运动，在水平方向上受到推力和摩擦力的作用，这两个力作用在同一物体上、作用在一条直线上、大小相等、方向相反，是一对平衡力；故B正确； C、汽车所受的重力与汽车对地面的压力这两个力方向相同，作用在两个物体上，不是一对相互作用力，故C错误； D、汽车对王爷爷的推力与地面对王爷爷的摩擦力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D错误。 故选：B。 　 14．如图所示，在乙调好的天平的两个托盘上放上两个一模一样装满水的桶，其中右桶上飘着一小木块。关于天平会向哪边倾斜的说法中正确的是（　　） A．天平不倾斜 B．向左盘倾斜 C．向右盘倾斜 D．无法判断 【解答】解：木块漂浮在水面上，浮力等于重力，即F浮=G； 根据阿基米德原理F浮=G排， 所以G=G排，即木块的重力等于排开水的重力； 所以有木块和没有木块的盛满水的桶一样重，故天平平衡，故A正确。 故选：A。 　 15．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是（　　） A． B． C． D． 【解答】解： A、由图知，没有停电时（即220V的电路接通），电磁铁有磁性，吸引衔铁，使下面的一只灯泡发光，故A不合题意； B、由图知，右侧电路的电源电压为36V，而两盏灯的额定电压均为36V，要使外部电路停电时，两盏灯都能正常发光，则两盏灯应并联，而图中两盏灯串联，不能正常发光，故B不合题意； C、由图知，没有停电时，电磁铁有磁性，吸引衔铁，上面的两只灯泡都不发光（即熄灭）；停电时，衔铁被弹簧拉起，上面两只并联的灯泡可以在36V的电压下正常发光，故C符合题意； D、由图知，没有停电时，电磁铁有磁性，吸引衔铁，下面的两只灯泡都发光，而停电时，衔铁被弹簧拉起，则两只灯泡都不发光，故D不合题意。 故选：C。 　 16．如图所示，图中的阴影部分的面积描述相应物理量不正确的是（　　） A． 物体的质量 B． 物体运动的路程 C． 用电器的电功率 D． 物体所受的压强 【解答】解： A、图中阴影部分的面积等于密度与体积的乘积，即ρV，所以图中阴影部分面积表示的物理量是物体的质量，故A正确； B、图中阴影部分的面积等于速度与时间的乘积，即vt，所以图中阴影部分面积表示的物理量是物体运动的路程，故B正确； C、图中阴影部分的面积等于电压与电流的乘积，即UI，所以图中阴影部分面积表示的物理量是用电器的电功率，故C正确； D、图中阴影部分的面积等于压力与面积的乘积，即FS，而物体所受的压强p=，所以图中阴影部分面积不是表示物体所受的压强，故D错误。 故选：D。 　 17．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（　　） A．灯泡L2亮度变亮，电流表示数减小 B．灯泡L1亮度不变，电压表示数增大 C．电流表示数不变，电压表示数增大 D．电流表示数不变，电压表示数不变 【解答】解： （1）闭合开关S1、S2，断开开关S3，变阻器与灯L1串联，电压表测P以右电阻丝的电压，电流表测电路中的电流；因电压表接在滑片处，故电流要全部经过变阻器，滑片移动不影响接入电路中电阻的大小，由欧姆定律可知，电路的电流不变，即电流表示数不变，故A错误； （2）电路的电流不变，根据P=I2R可知，灯L1的实际功率不变，则L1的亮度不变；滑片P向左滑动时，滑片P以右电阻丝的阻值变大，由U=IR可知，电压表示数变大，BC正确，D错误； 故选：BC。 　 18．如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（　　） A． 从岸上看水中物体的光路图 B． 通电螺线管周围小磁针静止时指向 C． 家庭电路的连线情况 D． 作用在杠杆上动力F的力臂L 【解答】解： A、从岸上看水中物体，水中物体反射的光斜射到水面时，光发生折射远离法线后进入眼睛，即折射角应大于入射角，而图中的折射角小于入射角；故A错误； B、根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端为N极，其上端为S极，由磁极间的相互作用规律可知，小磁针的下端应为N极，故B错误； C、根据安全用电原则可知，火线先进入开关，再接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；三孔插座上孔接地线，左孔接零线，右孔接火线，故C正确； D、由图可知，O为支点，图中动力F的力臂是指从支点O到力F作用线的距离，而图中是截取了力的作用线的一部分，故D错误。 故选：ABD。 　 三、简答和计算题（共26分，第19小题5分、第20小题6分，第21小题7分，第22小题8分） 19．在观察碘的升华实验时，小原和小艳查阅相关资料得知：碘的熔点约为113.7℃，沸点约为184.4℃．关于碘的加热使用了两种不同的方式，A．用热水加热；B．用酒精灯加热（酒精灯外焰温度约为400℃﹣600℃）。经过多次实验验证，确认A方式更为科学合理，请你简述A方式的合理之处。 【解答】答：A、用热水加热温度最高为100℃，达不到碘的熔点，碘从固态直接变成气态，不会发生熔化沸腾现象，更容易说明碘升华现象； B．用酒精灯加热（酒精灯外焰温度约为400℃﹣600℃）温度超过了碘的熔点和沸点，碘先熔化再沸腾到碘蒸气，升华现象不明显。 　 20．如图所示，是小普同学利用自制的简易天平在家实验时的情景，请仔细观察，并根据图中信息，求： （1）该液体的密度； （2）若烧杯的底面积为20cm2，装有此液体对天平托盘的压强。（g取10N/kg） 【解答】解：（1）由图可知，100ml液体的质量为： m液=m总﹣m杯=100g﹣10g=90g， 液体的密度为：ρ===0.9g/cm3； （2）烧杯对天平的压力为：F=G=m总g=100×10﹣3kg×10N/kg=1N， 则烧杯对天平托盘的压强为：p===500Pa。 答：（1）该液体的密度为0.9g/cm3； （2）烧杯的底面积为20cm2，对天平托盘的压强为500Pa。 　 21．如图所示，电源电压可调，小灯泡L1标有“6V6W”的字样，小灯泡L2、L3标有“6V 12W”的字样，（不考虑温度对小灯泡电阻的影响） （1）闭合开关S1、S2、S3，调节电源电压为6V时，求电流表A1的示数； （2）闭合开关S2，断开开关S1、S3，调节电源电压为12V时，求电路消耗的总功率； （3）闭合开关S2、S3，断开开关S1，调节电源电压为10V时，求小灯泡L3的实际发光功率。 【解答】解：（1）当闭合S1、S2、S3时，L2被短路，L1、L3两灯并联，电流表A1测量干路电流， 已知电源电压为6V，则并联电路两端的电压为6V，所以L1、L3两端电压为6V，与灯泡的额定电压相等， 所以，灯泡L1、L3正常工作，则由P=UI可得： I1===1A；I3===2A； 则电流表A1的示数为I=I1+I3=1A+2A=3A； （2）闭合S2，断开S1、S3时，L2、L3两灯串联，由于L2、L3规格相同，根据串联电路的分压特点可知： U2=U3=U′=×12V=6V， 则L2、L3正常工作， 总功率P总=P额2+P额3=12W+12W=24W； （3）闭合开关S2、S3，断开开关S1，L2被短路，只有L3连入电路，因为电源电压为10V，则此时L3两端电压为10V远高于L3的额定电压6V，因此L3被烧坏，故实际功率为零。 答：（1）闭合开关S1、S2、S3，调节电源电压为6V时，电流表A1的示数为3A； （2）闭合开关S2，断开开关S1、S3，调节电源电压为12V时，电路消耗的总功率为24W； （3）闭合开关S2、S3，断开开关S1，调节电源电压为10V时，小灯泡L3的实际功率为0。 　 22．如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能。只闭合开关S1时，R1加热，电动机搅拌，开始制作爆米花；只闭合开关S2时，R2保温，防止爆米花变凉；爆米花机的铭牌如表所示。[c玉米=1.2×103J/（Kg℃）] 额定电压 220V 加热功率 200W 保温功率 22W 电动机功率 40W （1）将100g、20℃的玉米加热到300℃成为爆米花时，求玉米粒需要吸收的热量； （2）电阻R1发热，把100g、20℃的玉米粒加热成为爆米花，需要用时5min，求R1的加热效率。 （3）求保温电阻R2的阻值。 【解答】解： （1）玉米吸收的热量： Q吸=c玉米m（t﹣t0）=1.2×103J/（kg℃）×0.1kg×（300℃﹣20℃）=3.36×104J； （2）由题知，电阻R1发热，加工时给玉米加热的功率P加热=200W， 由P=可得，电阻R1加热消耗的电能为： W=P加热t=200W×5×60s=6×104J， R1的加热效率： η==×100%=56%； （3）由题和图示知，只闭合开关S2时，只有R2连入电路，处于保温， 由P=得R2的阻值： R2===2200Ω。 答：（1）玉米粒需要吸收的热量为3.36×104J； （2）R1的加热效率为56%； （3）保温电阻R2的阻值为2200Ω。 　 四、实验与探究题（共28分，每小题7分） 23．亲爱的同学，你会正确使用下列仪器吗？ （1）如图1所示，圆筒测力计使用前要校零，看清量程和　分度值　。使用中，测得桶重为G，则该桶水重为　　G； （2）如图2所示，是小梅同学做完实验后的场景。请你帮助她完成实验器材的整理： 第一步，用镊子将砝码从托盘上取下，　放回砝码盒　，并将小石块从托盘上取下，放在桌面上； 第二步，　用镊子将游码拨回零刻度线处　。 第三步，　将橡胶垫圈放好　。 第四步，将天平放回包装盒。 （3）如图3所示，是一种家庭常用的温度计，又称寒暑表，它是根据　液体热胀冷缩　的规律制成的，其测量范围是　﹣35～50℃　。 【解答】解： （1）弹簧测力计是实验室常用来测量力的工具。使用前要校零、看清分度值和量程，使用时不能超过弹簧测力计的量程，否则会造成测量不准或损坏弹簧； 由图1知桶重G弹簧测力计伸长5个格，一个格为G，水和桶总重为6个格，为6×G=G； 桶中水的重力：G水=G﹣G=G； （2）整理器材的步骤： 第一步：用镊子将砝码取下来，放回砝码盒，并将小石块从托盘上取下，放在桌面上； 第二步：用镊子将游码拨回零刻度线处； 第三步：将橡胶垫圈放好； 第四步：将天平放回包装盒。 （3）温度计是根据液体的热胀冷缩原理制成的，图3中，寒暑表的测量范围﹣35℃～50℃。 故答案为：（1）分度值；；（2）放回砝码盒；用镊子将游码拨回零刻度线处；将橡胶垫圈放好；（3）液体热胀冷缩；﹣35～50℃。 　 24．2018年，江西省将全面实现义乌教育均衡发展，其中有一项督导工作就是检查实验报告。以下是小璟同学做“测量小车的平均速度”时的实验报告（摘要）。请你将其报告中的问题补充完整。 【实验目的】测量小车的平均速度 【实验原理】　v=　 【实验器材】小车、　刻度尺　、　停表　、斜面、金属挡板、长方体木块 【实验装置】如图所示 【实验数据】如表所示 测量的物理量 AB段 BC段 AC段 路程s/cm 45 56 101 时间t/s 3.0 2.8 5.8 平均速度v/（cms﹣2） 17.4 【实验分析】 （1）小车全程是做　变速　运动。（选填“匀速”或“变速”） （2）实验时，为了使小车在斜面上运动的时间长些，应　减小　斜面的坡度。（选填“增大”或“减小”） 【解答】解：实验原理：v=； 实验器材：测量路程要用刻度尺，测量小车运动时间要用停表。 实验数据：小车在AB段的速度为：vAB===15cm/s； 小车在BC段的路程为：sBC=56cm，tBC=2.8s， 则BC段的平均速度为：vBC===20cm/s； （1）由上面实验知AB段的速度小于BC段的速度，故小车做变速运动； （2）斜面的倾角越小（坡度越小），小车运动时间越长，便于测量小车的运动时间；所以，实验时，为了使小车在斜面上运动的时间长些，应减小斜面的坡度。 故答案为：实验原理：v=；实验器材：刻度尺；停表； 实验数据： 测量的物理量 AB段 BC段 AC段 路程s/cm 45 56 101 时间t/s 3.0 2.8 5.8 平均速度v/（cms﹣2） 15 20 17.4 【实验分析】：（1）变速；（2）减小。 　 25．科学探究时初中物理课本内容的重要组成部分，探究的形式可以使多种多样的。 （一）探究浮力的大小与哪些因素有关 如图所示，是小华同学所做的一系列探究浮力的大小与哪些因素有关的实验。请按照要求填写表格： 提出问题 对应图中的序号 浮力的大小与物体浸入液体的体积的关系 a，c，d 浮力的大小与物体浸入液体的密度的关系 （二）探究电流与电压、电阻的关系 请按照要求设计实验记录表格 表一要求：保持电阻R不变（R=5Ω），U（2V、4V、6V），电流随电压的变化 表二要求：保持电压U不变（U=6V），R（5Ω，10Ω，15Ω），电流随电阻的变化 【解答】解：（1）要探究：浮力的大小与物体浸入液体的体积的关系，需要控制液体的密度相同，改变液体排开液体的体积，比较图a、b、c可以但出结论； c，d图中液体密度相同、排开液体的体积相同，深度不同，是探究浮力与深度的关系； 要探究：浮力的大小与物体浸入液体的密度的关系，需要控制排开液体的体积相同、深度相同，改变液体的密度，比较图中a、c、e可以但出结论； （2）要探究电流与电压的关系，需要控制电阻相同，成倍的改变电压，测出相应的电流，故表格中需要记录共同的电阻、不同的电压、以及对应的电流，如下表： 表一 R=5Ω 电压/V 2 4 6 电流/A 要探究“电流与电阻”，需要控制电压一定，改变电阻，测出相应的电流，故表格中需要记录共同的电压、不同的电阻、以及对应的电流，如下表： 表二 U=2V 电阻/Ω 5 10 15 电流/A 故答案为：（1）a、b、c；浮力与深度的关系；a、c、e；（2）见上表。 　 26．智能手机进入平常百姓家，很多人对它爱不释手。瑞瑞同学学习了物理知识后，对手机的一些功能进行了科学探究。 （一）拍照功能 【提出问题】如图1所示，同一位置，拍同一地点，为什么会变大呢？ 【猜想与假设】手机的镜头可能是一个焦距可以改变的凸透镜。 【设计实验】瑞瑞同学设计制作了一个焦距可以改变的凸透镜。 【设计实验】瑞瑞同学设计制作了一个水透镜，探究实验装置如图2所示。 【进行实验与收集证据】 （1）保证蜡烛和水透镜的位置不动，利用注射器注入或吸出水的多少，改变水透镜的厚薄，从而改变水透镜焦距； （2）测出水透镜焦距的大小，并移动光屏，得到清晰的像后，将观察到的现象与数据记录在下表： 凸透镜 焦距f=14cm 焦距f=16cm 实验序号 1 2 3 4 5 6 物距u/cm 30 40 60 30 40 60 像距v/cm 26 22 18 34 27 22 像的正倒 倒立 倒立 倒立 倒立 倒立 倒立 像的大小 缩小 缩小 缩小 缩小 缩小 实像的大小 由大变小 由大变小 【分析与论证】 通过对实验序号2与5、3与6的数据分析，得出初步结论：在物距一定时，凸透镜的焦距越大，所成实像的像距　越大　，像距与物距的比值越大，所成实像的大小　越大　（选填“越大”、“越小”或“不变”） 【评估】 （1）请你补充实验序号4中漏填的实验记录：　放大　； （2）在成实像的情况下，焦距不同的凸透镜，成像的共同特点都是　倒立　（选填“倒立”或“缩小”或“不变”） （二）无线充电 如图3所示，是一个手机无线充电装置。该装置是利用了　电磁感应　的原理对手机进行充电的。 （三）微信运动 利用微信运动软件，可以记录每天行走的步数。假如瑞瑞同学每天行走1万步，其平均步长为50cm，由此可知瑞瑞同学每天大约行走　5　km。 （四）振动模式 振动可以发声，某些手机的振动模式，是因为其内部有个微型电动机会带动转轴上的叶片振动，如图4所示，能实现振动功能的叶片可能是哪一种：　B　。 【解答】解： （一）拍照功能 【分析与论证】由2与5、3与6的数据分析，得出初步结论：在物距一定时，凸透镜的焦距越大，所成实像的像距越大，像距与物距的比值越大，所成实像的大小越大； 【评估】（1）第4次实验中，凸透镜焦距f=16cm，物距u=30cm，此时f＜u＜2f，成倒立、放大的实像； （2）由表中记录数据和现象可知，物距大于一倍焦距都成实像，有放大也有缩小的，但都是倒立的； （二）无线充电 送电线圈中通电产生磁场，受电线圈通过磁场获得传送的能量，充电过程利用的电磁感应原理； （三）微信运动 瑞瑞同学每天行走1万步，其平均步长为50m，由此可知瑞瑞同学每天大约行走路程s=0.5m/步×10000步=5000m=5km； （四）振动模式 叶片对称分布时，转动后转轴是不会振动的。而当其非对称分布时，叶片转动 第29页（共29页）
