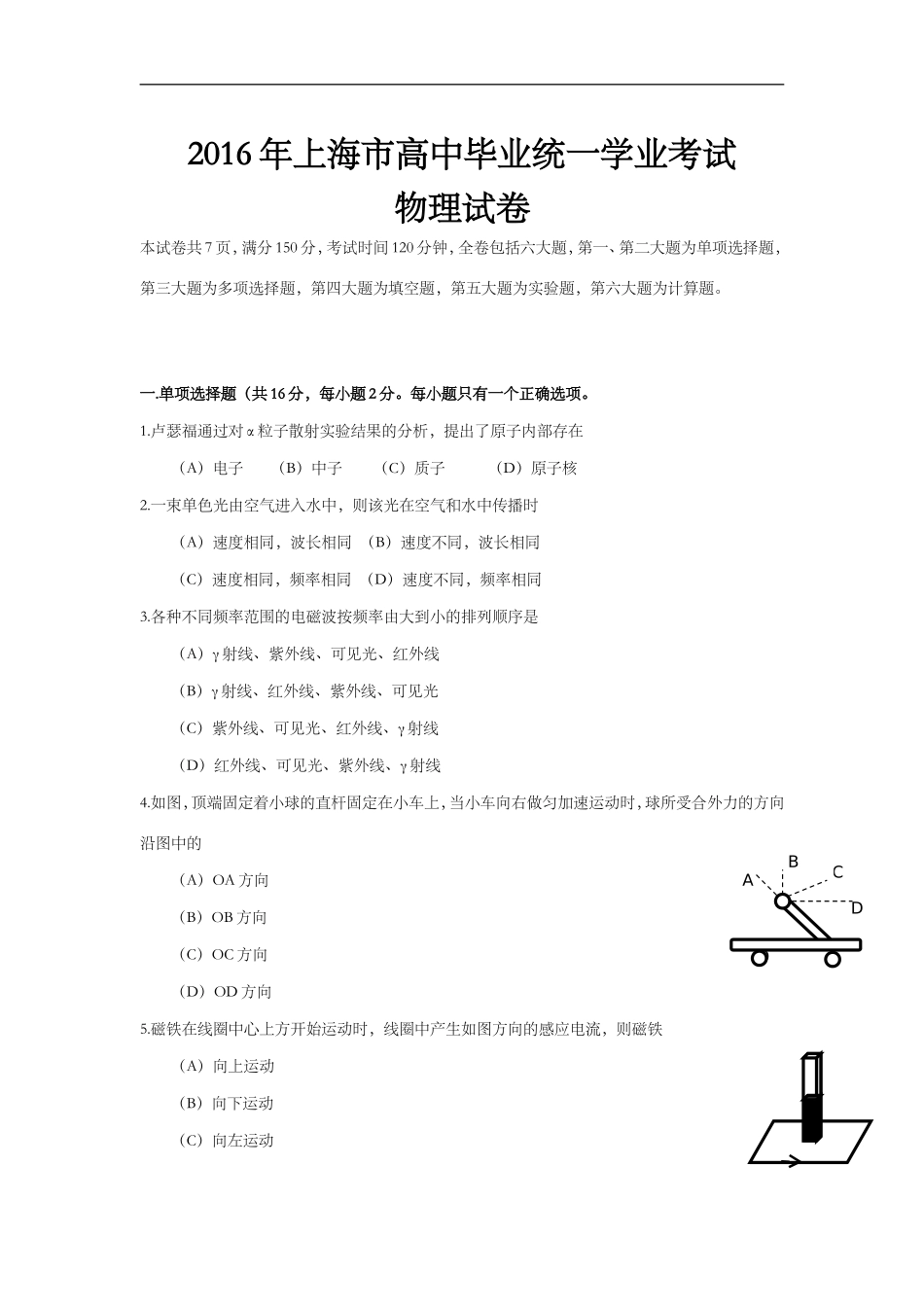

2016年上海市高中毕业统一学业考试物理试卷（原卷版）.doc

2016年上海市高中毕业统一学业考试 物理试卷 本试卷共7页，满分150分，考试时间120分钟，全卷包括六大题，第一、第二大题为单项选择题，第三大题为多项选择题，第四大题为填空题，第五大题为实验题，第六大题为计算题。 一.单项选择题（共16分，每小题2分。每小题只有一个正确选项。 1.卢瑟福通过对α粒子散射实验结果的分析，提出了原子内部存在 （A）电子 （B）中子 （C）质子 （D）原子核 2.一束单色光由空气进入水中，则该光在空气和水中传播时 （A）速度相同，波长相同 （B）速度不同，波长相同 （C）速度相同，频率相同 （D）速度不同，频率相同 3.各种不同频率范围的电磁波按频率由大到小的排列顺序是 （A）γ射线、紫外线、可见光、红外线 （B）γ射线、红外线、紫外线、可见光 （C）紫外线、可见光、红外线、γ射线 （D）红外线、可见光、紫外线、γ射线 C D B A 4.如图，顶端固定着小球的直杆固定在小车上，当小车向右做匀加速运动时，球所受合外力的方向沿图中的 （A）OA方向 （B）OB方向 O （C）OC方向 （D）OD方向 5.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁 （A）向上运动 （B）向下运动 （C）向左运动 （D）向右运动 6.放射性元素A经过2次α衰变和1次β 衰变后生成一新元素B，则元素B在元素周期表中的位置较元素A的位置向前移动了 （A）1位 （B）2位 （C）3位 （D）4位 7.在今年上海的某活动中引入了全国首个户外风洞飞行体验装置，体验者在风力作用下漂浮在半空。若减小风力，体验者在加速下落过程中 （A）失重且机械能增加 （B）失重且机械能减少 （C）超重且机械能增加 （D）超重且机械能减少 8.如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是 o z y x 电子流 A （A）+x方向 （B）-x方向 （C）+y方向 （D）-y方向 二.单项选择题（共24分，每小题3分。每小题只有一个正确选项。） 9.在双缝干涉实验中，屏上出现了明暗相间的条纹，则 （A）中间条纹间距较两侧更宽 （B）不同色光形成的条纹完全重合 （C）双缝间距离越大条纹间距离也越大 （D）遮住一条缝后屏上仍有明暗相间的条纹 10.研究放射性元素射线性质的实验装置如图所示。两块平行放置的金属板A、B分别于电源的两极a、b连接，放射源发出的射线从其上方小孔向外射出。则 （A）a为电源正极，到达A板的为α射线 （B）a为电源正极，到达A板的为β射线 （C）a为电源负极，到达A板的为α射线 （D）a为电源负极，到达A板的为β射线 11.国际单位制中，不是电场强度的单位是 （A）N/C （B）V/m （C）J/C （D）T.m/s 12.如图，粗细均与的玻璃管A和B由一橡皮管连接，一定质量的空气被水银柱封闭在A管内，初始时两管水银面等高，B管上方与大气相通。若固定A管，将B管沿竖直方向缓慢下移一小段距离H，A管内的水银面高度相应变化h，则 （A）h=H（B）h< （C）h=（D）<h<H 13.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此 （A）电动势是一种非静电力 （B）电动势越大，表明电源储存的电能越多 （C）电动势的大小是非静电力做功能力的反映 （D）电动势就是闭合电路中电源两端的电压 14.物体做匀加速直线运动，相继经过两端距离为16 m的路程，第一段用时4 s，第二段用时2 s，则物体的加速度是 (A) (B) (C) (D) 15.如图，始终竖直向上的力F作用在三角板A端，使其绕B点在竖直平面内缓慢地沿顺时针方向转动一小角度，力F对B点的力矩为M，则转动过程中 (A)M减小，F增大 (B)M减小，F减小 (C)M增大，F增大 (D)M增大，F减小 16.风速仪结构如图(a)所示。光源发出的光经光纤传输，被探测器接收，当风轮旋转时，通过齿轮带动凸轮圆盘旋转，当圆盘上的凸轮经过透镜系统时光被挡住。已知风轮叶片转动半径为r，每转动n圈带动凸轮圆盘转动一圈。若某段时间内探测器接收到的光强随时间变化关系如图(b)所示，则该时间段内风轮叶片 (A)转速逐渐减小，平均速率为 (B)转速逐渐减小，平均速率为 (C)转速逐渐增大，平均速率为 (D)转速逐渐增大，平均速率为 三.多项选择题（共16分，每小题4分。每小题有二个或者三个正确选项。全选对的，得4分；选对但不全的，得2分；有选或不答的，得0分。） 17.某气体的摩尔质量为M，分之质量为m。若1摩尔该气体的体积为Vm，密度为ρ，则该气体单位集体分子数为（阿伏伽德罗常数为NA） (A) (B) (C) (D) 18.如图所示电路中，电源内阻忽略不计。闭合电建，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中 (A)U先变大后变小 (B)I先变大后变小 (C)U与I比值先变大后变小 (D)U变化量与I变化量比值等于R3 19.如图（a），螺线管内有平行于轴线的外加匀强磁场，乙图中箭头所示方向为其正方向。螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内。当螺线管内的磁感应强度B随时间按图（b）所示规律变化时 （A）在t1~t2时间内，L有收缩趋势 （B）在t2~t3时间内，L有扩张趋势 （C）在t2~t3时间内，L内有逆时针方向的感应电力 （D）在t3~t4时间内，L内有顺时针方向的感应电力 20.甲、乙两列横波在同一介质中分别从波源M、N两点沿x轴相向传播，波速为2m/s，振幅相同；某时刻的图像如图所示。则 （A）甲乙两波的起振方向相反 （B）甲乙两波的频率之比为3:2 （C）再经过3s，平衡位置在x=7m出的质点振动方向向下 （D）再经过3s，两波源间（不含波源）有5个质点位移为零 四.填空题（共20分，每小题4分。） 本大题中第22题为分叉题，分A、B两类，考生可任选一类答题。若两类试题均做，一律按A类题积分。 21.形象描述磁场分布的曲线叫做____________,通常___________的大小也叫做磁通量密度。 22A、B选做一题 22A.如图，粗糙水平面上，两物体A、B以轻绳相连，在恒力F作用下做匀速运动。某时刻轻绳断开，A在F牵引下继续前进，B最后静止。则在B静止前，A和B组成的系统动量_________（选填：“守恒”或“不守恒“）。 22B.两颗卫星绕地球运行的周期之比为27:1，则它们的角速度之比为__________，轨道半径之比为___________。 23.如图，圆弧形凹槽固定在水平地面上，其中ABC是位于竖直平面内以O为圆心的一段圆弧，OA与竖直方向的夹角为α。一小球以速度从桌面边缘P水平抛出，恰好从A点沿圆弧的切线方向进入凹槽。小球从P到A的运动时间为____________;直线PA与竖直方向的夹角β=_________。 24.如图，质量为m的带电小球A用绝缘细线悬挂于O点，处于静止状态。施加一水平向右的匀强电场后，A向右摆动，摆动的最大角度为60°，则A受到的电场力大小为 。 在改变电场强度的大小和方向后，小球A的平衡位置在α=60°处，然后再将A的质量改变为2m，其新的平衡位置在α=30°处，A受到的电场力大小为 。 25.地面上物体在变力F作用下由静止开始竖直向上运动，力F随高度随高度x的变化关系如图所示，物体能上升的最大高为h,h<H。当物体加速度最大时其高度为 ，加速度的最大值为 。 五。实验题（共24分） 26.（3分）在“用DIS研究机械能守恒定律”的实验中，用到的传感器是 传感器。若摆锤直径的测量值大于其真实值会造成摆锤动能的测量值偏 。（选填：“大”或“小”）。 27.（6分）在“用多用电表测电阻、电流和电压”的实验中 （1）（多选题）用多用电测电流或电阻的过程中 （A）在测量电阻时，更换倍率后必须重新进行调零 （B）在测量电流时，更换量程后必须重新进行调零 （C）在测量未知电阻时，必须先选择倍率最大挡进行试测 （D）在测量未知电流时，必须先选择电流最大量程进行试测 （2）测量时多用电表指针指在如图所示位置。若选择开关处于“10V”挡，其读数为 Ｖ；若选择开关处于“×10”挡，其读数为 200 Ω（选填:“大于”，“等于”或“小于”）。 28.(7分)“用DIS描绘电场的等势线”的实验装置示意图如图所示。 （1）（单选题）该实验描绘的是 （A）两个等量同种电荷周围的等势线 （B）两个等量异种电荷周围的等势线 （C）两个不等量同种电荷周围的等势线 （D）两个不等量异种电荷周围的等势线 （2）（单选题）实验操作时，需在平整的木板上依次铺放 （A）导电纸、复写纸、白纸 （B）白纸、导电纸、复写纸 （C）导电纸、白纸、复写纸 （D）白纸、复写纸、导电纸 （3）若电压传感器的红、黑探针分别接触图中d、f两点（f、d连线与A、B连线垂直）时，示数小于零。为使示数为零，应保持红色探针与d点接触，而将黑色探针 向右）移动。 29.（8分）某同学制作了一个结构如图（a）所示的温度计。一端封闭的轻质细管可绕封闭端O自由转动，管长0.5m。将一量程足够大的力传感器调零，细管的开口端通过细线挂于力传感器挂钩上，使细管保持水平、细线沿竖直方向。在气体温度为270K时，用一段水银将长度为0.3m的气柱封闭在管内。实验时改变气体温度，测得封闭气柱长度l和力传感器读数F之间的关系如图（b）所示（实验中大气压强不变）。 （1）管内水银柱长度为m，为保证水银不溢出，该温度计能测得的最高温度为 K。 （2）若气柱初始长度大于0.3m，该温度计能测量的最高温度将（选填：“增大”，“不变”或“减小”）。 （3）若实验中大气压强略有升高，则用该温度计测出的温度将（选填：“偏高”，“不变”或“偏低”）。 六、计算题（共50分） 30.（10分）如图，两端封闭的直玻璃管竖直放置，一段水银将管内气体分隔为上下两部分A和B，上下两部分气体初温度相等，且体积VA＞VB。 （1）若A、B两部分气体同时升高相同的温度，水银柱将如何移动？ 某同学解答如下： 设两部分气体压强不变，由，…，，…，所以水银柱将向下移动。 上述解答是否正确？若正确，请写出完整的解答；若不正确，请说明理由并给出正确的解答。 （2）在上下两部分气体升高相同温度的过程中，水银柱位置发生变化，最后稳定在新的平衡位置，A、B两部分气体始末状态压强的变化量分别为ΔpA和ΔpB，分析并比较二者的大小关系。 31.（12分）风洞是研究空气动力学的实验设备。如图，将刚性杆水平固定在风洞内距地面高度H=3.2m处，杆上套一质量m=3kg，可沿杆滑动的小球。将小球所受的风力调节为F=15N，方向水平向左。小球以速度v0=8m/s向右离开杆端，假设小球所受风力不变，取g=10m/s2。求： （1）小球落地所需时间和离开杆端的水平距离； （2）小球落地时的动能。 （3）小球离开杆端后经过多少时间动能为78J？ 32.（14分）如图（a），长度L=0.8m的光滑杆左端固定一带正电的点电荷A，其电荷量Q=；一质量m=0.02kg，带电量为q的小球B套在杆上。将杆沿水平方向固定于某非均匀外电场中，以杆左端为原点，沿杆向右为x轴正方向建立坐标系。点电荷A对小球B的作用力随B位置x的变化关系如图（b）中曲线I所示，小球B所受水平方向的合力随B位置x的变化关系如图（b）中曲线II所示，其中曲线II在0.16≤x≤0.20和x≥0.40范围可近似看作直线。求：（静电力常量） （1）小球B所带电量q; （2）非均匀外电场在x=0.3m处沿细杆方向的电场强度大小E； （3）在合电场中，x=0.4m与x=0.6m之间的电势差U。 （4）已知小球在x=0.2m处获得v=0.4m/s的初速度时，最远可以运动到x=0.4m。若小球在x=0.16m处受到方向向右，大小为0.04N的恒力作用后，由静止开始运动，为使小球能离开细杆，恒力作用的做小距离s是多少？ 33.（14分）如图，一关于y轴对称的导体轨道位于水平面内，磁感应强度为B的匀强磁场与平面垂直。一足够长，质量为m的直导体棒沿x轴方向置于轨道上，在外力F作用下从原点由静止开始沿y轴正方向做加速度为a的匀速加速直线运动，运动时棒与x轴始终平行。棒单位长度的电阻ρ，与电阻不计的轨道接触良好，运动中产生的热功率随棒位置的变化规律为P=ky（SI）。求： （1）导体轨道的轨道方程y=f（x）； （2）棒在运动过程中受到的安培力Fm随y的变化关系； （3）棒从y=0运动到y=L过程中外力F的功。
