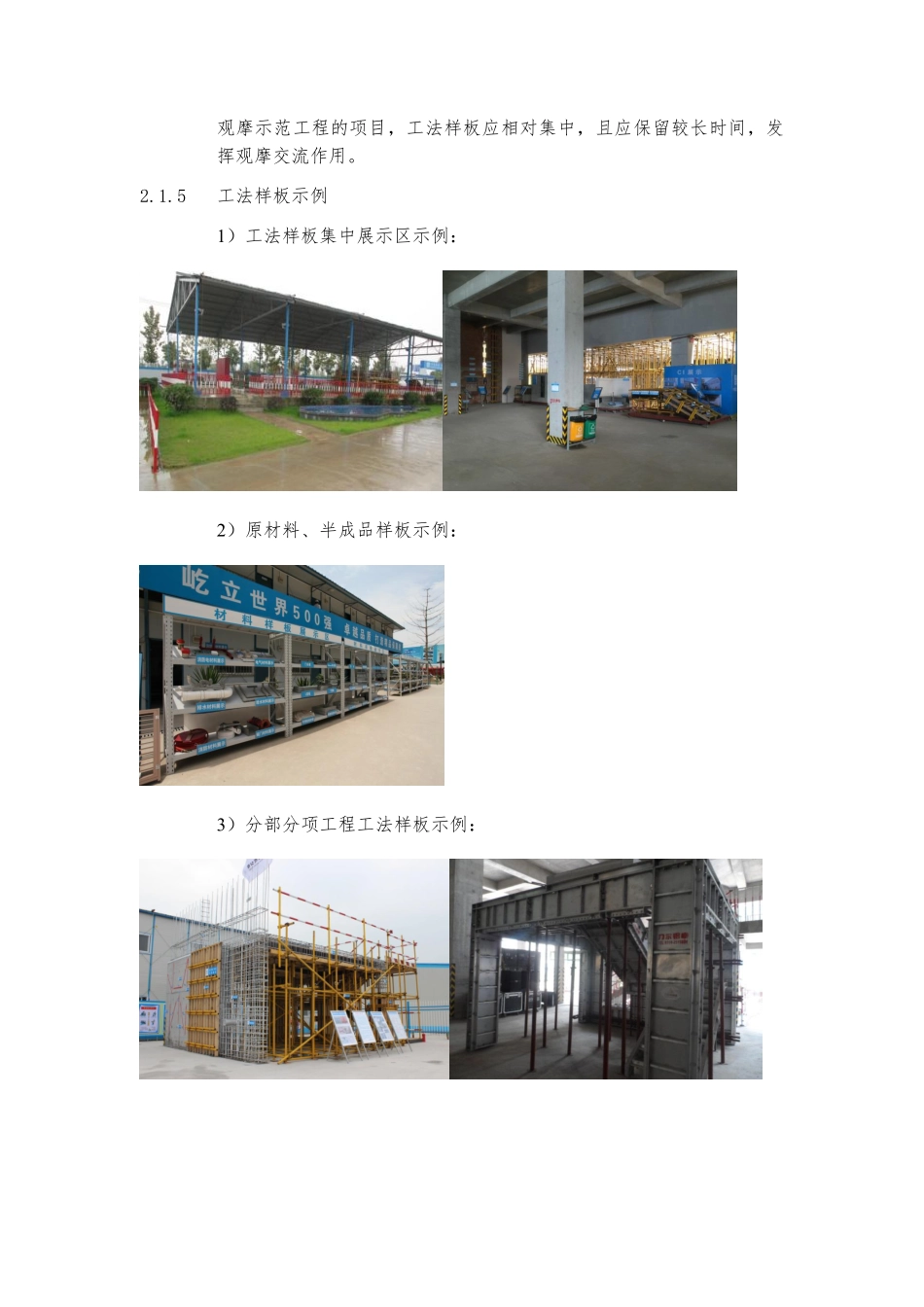

中国建筑第二工程局有限公司中国建筑第二工程局有限公司房屋建筑工程质量样板引路工作指引（房屋建筑工程质量样板引路工作指引（20162016 版）版）1总则总则1.11.1目的和依据目的和依据工程质量“样板引路”是质量管理重要措施之一，推行样板引路有利于工程设计、施工工艺、工序、工法的优化；有利于加强对工程施工原材料、重要工序、关键环节等的质量控制，减少工程质量通病，提高工程质量；有利于为一线员工、作业工人提供实际操作指导，建立标准化的施工流程，提高效率；有利于为业主、政府树立我局的品牌形象，打造开拓市场的名片。1.21.2适用范围适用范围本指引适用于局属各施工单位所有房屋建筑工程总承包项目，路桥、市政等工程项目应结合专业特点参照执行。2样板分类样板分类2.12.1工法样板工法样板2.1.1工法样板指按照合同、设计和施工方案要求完成的原材料、半成品样板及施工工艺、工序样板等，工法样板应能展示某一施工阶段各有关分部、分项、工序工程的施工工艺、工序关系、质量标准等。2.1.2通过实施工法样板，可以对设计、施工方案等进行验证、优化、确认，使对有关人员的培训、交底更直观、清晰、易于了解掌握。2.1.3工法样板应在相应施工阶段开始前完成。2.1.4根据工程需要和项目实际情况，工法样板可以是实体工法样板实体工法样板，即在工程实体适当区域（一般在首层、标准层、屋面等）做成实体样板，实体工法样板既是工法样板，也是工程实体的一部分，在发挥样板作用之后将过程工序隐蔽，形成工程产品交付，以利于绿色施工及降低工程成本。必要时，工法样板也可以是专用工法样板专用工法样板，在现场内工程实体以外设置集中展示区，在发挥样板作用之后拆除。通用的原材料、半成品、工艺、工序样板可制作成可移动、可周转的样板。创建各级观摩示范工程的项目，工法样板应相对集中，且应保留较长时间，发挥观摩交流作用。2.1.5工法样板示例1）工法样板集中展示区示例：2）原材料、半成品样板示例：3）分部分项工程工法样板示例：2.22.2首件样板首件样板2.2.1首件样板指在每个单体工程、施工区块，施工某分项、工序工程的第一件、第一段工程实体。2.2.2通过施工首件样板，检验现场施工质量是否达到工法样板要求，是否全面符合设计、施工方案要求及质量验收标准，检验施工作业人员现场操作水平、施工设备、施工环境等能否满足质量要求，及时发现、调整、解决影响质量的相关因素，为后续大面积施工提供质量保证。2.32.3交付样板交付样板2.3.1交付样板指按照合同和设计完成全部工程内容的样板间、样板层、样板段等。2.3.2通过施工交付样板，可以全面体现符合合同和设计要求的交付产品质量效果，使工程各参建方明确工程交付验收质量标准。2.3.3交付样板示例1）样板间、样板层示例：2）样板段示例：3一般规定一般规定3.13.1样板引路的原则样板引路的原则3.1.1全面性原则按照所实施工程的合同范围、设计、施工方案、标准规范要求，在样板引路中体现“全过程、全专业、全工序”（普通大体积混凝土浇筑、大吨位钢结构吊装等不适合全面实施实体样板的工序，可根据具体情况，采用部分实体样板和整体利用 BIM 等信息技术手段进行施工模拟相结合的方式，达到样板引路的作用）。3.1.2一致性原则样板须与所施工工程合同范围、设计、施工方案相一致，原则上应在设计图中选择有代表性的房间、区域或施工段实施样板，不得凭空臆造。样板应与工程实体保持 1：1 比例，并与实体工程拟采用的工艺、工序、工法相一致。3.23.2样板引路工作流程样板引路工作流程3.33.3样板引路实施计划、样板施工方案及样板验收样板引路实施计划、样板施工方案及样板验收3.3.1项目部应对样板引路工作进行总体策划，制定“样板引路实施计划”、“工法样板、交付样板施工方案”。“样板引路实施计划”应在开工前完成编制、审批，“样板施工方案”应在分部、分项工程施工前完成编制、审批。3.3.2“样板引路实施计划”应明确工法样板、首件样板、交付样板等三类样板名称、编号、类别、样板方案、实施、验收等信息（见附件 1）。内容还应包括将质量样板用于指导施工和质量验收的具体安排、相关人员的工作职责以及根据工程项目特点所制订的其他相关内容。3.3.3样板施工方案应包含但不限于以下内容：1）场地选址及平面布置图；2）各施工阶段工法样板设计图（应结合本工程实际并说明涉及施工图编号）；3）施工质量标准；4）样板实施交底格式及内容；明确施工工序、质量标准、操作要点等，交底应文字简明实用，易于掌握；5）样板有关标识、展牌、展板格式及内容；6）二维码质量声明等、动画及视频交底、BIM 技术应用等信息化支持；7）其它需要说明的事项。3.3.4“样板引路实施计划”及“样板施工方案”经项目技术负责人审批后实施（对于重点工程、创高优工程或有特殊要求的工程需经企业有关部门审批），必要时报送监理单位、建设单位审批后实施。3.3.5样板施工完毕，由项目技术负责人组织项目各有关部门进行验收，必要时报监理、业主方验收，形成样板验收记录（见附件 2、附件 3）及样板影像资料，样板验收合格后方可进行现场相关分部、分项工程施工。4样板引路展牌、展板样板引路展牌、展板4.14.1材料、半成品信息牌材料、半成品信息牌4.1.1内容：材料、半成品名称、规格、产品标准编号、质量验收有关标准编号等。4.1.2用途：材料、半成品样板，材料封样样板，工法样板、交付样板中材料、半成品信息标识。4.1.3二维码自我质量声明：材料、半成品名称，规格，品牌，生产厂家，产品质量标准有关内容，产品进场检验验收有关内容，在本工程中的使用数量、范围，涉及本工程施工图编号等。4.1.4示例：4.24.2样板区、样板段信息牌样板区、样板段信息牌4.2.1内容：样板区、样板段名称。4.2.2用途：样板区、样板段分区标识，可配合落地支架使用。4.2.3二维码自我质量声明：样板名称、类别、编号，涉及本工程施工图编号，对应的工程实体栋号、位置，适用范围，样板施工单位名称，施工负责人，验收时间、验收人，动画、视频（必要时）等。4.2.4示例：4.34.3分项工程、工序信息牌分项工程、工序信息牌4.3.1内容：分项工程、工序名称。4.3.2用途：工法样板中分项工程、工序信息标识。4.3.3二维码自我质量声明：分项工程、工序名称，涉及本工程施工图编号，使用材料及施工器具，施工要点，技术标准有关内容，质量验收标准有关内容，质量控制点信息，动画、视频（必要时）等。4.3.4示例：4.44.4实测实量信息牌实测实量信息牌4.4.1内容：工程名称、实测范围（栋号、楼层、部位）、检查项目、实测实量数据（二维码）。4.4.2用途：交付样板及工程实体中某一楼层、房间等实测实量信息集中标识。4.4.3二维码自我质量声明：工程名称，实测范围（栋号、楼层、部位），检查项目，实测实量数据，施工班组名称、班组长姓名，施工时间，责任工程师姓名，验收时间，质量工程师姓名等施工及验收信息等。4.4.4示例：4.54.5样板引路展板样板引路展板4.5.1内容：工艺、工法、质量亮点等文字说明及图片。4.5.2用途：工法样板、交付样板及观摩区域，可配合落地支架使用。4.5.3二维码自我质量声明：工艺、工法详细技术信息，施工图，技术交底，视频、动画演示（必要时）等，可链接到项目部信息化数据库的“质量管理信息平台”显示相关信息。4.5.4示例：5附则附则5.15.1本指引由局质量管理部负责解释。5.25.2本指引版本编号为 2016 版，自颁布之日起实施。附件：1.样板引路实施计划表2.样板评审验收记录3.首件样板验收记录附件 1样板引路实施计划表样板引路实施计划表序号基础信息方案实施验收备注样板编号样板类别样板名称方案完成时间方案编制责任人计划实施时间（时机）实施地点保留时间实施责任人质量标准及主要要求验收责任人附件 2样板评审验收记录样板评审验收记录样板编号：工程名称施工单位样板名称对应工程部位样板位置样板对应图纸编号样板完成时间施工样板文字说明确认意见达到要求，确认未达到要求，重做原因：自检签名验收签名施工样板数码照片样板签发项目监理工程师：项目业主工程师：年月日项目质量负责人：项目技术负责人：年月日注：1、项目实行“样板引路”制度，样板确定后，按照样板要求进行施工。2、不满足样板要求的，可视为不合格。附件 3首件样板验收记录首件样板验收记录首件样板编号：工程名称施工（分包）单位样板名称样板位置样板实施时间样板完成时间对应分项、工序工程名称样板对应图纸编号首件样板数码照片验收结论参 加 验 收人员项目监理工程师：项目业主工程师：年月日项目质量负责人：项目技术负责人：年月日注：1、项目实行“样板引路”制度，首件样板验收合格后，方可开展大面积施工。2、一般项目部验收即可，必要时请业主、监理参加验收。
