16锅炉作业人员安全培训 (2).pptx

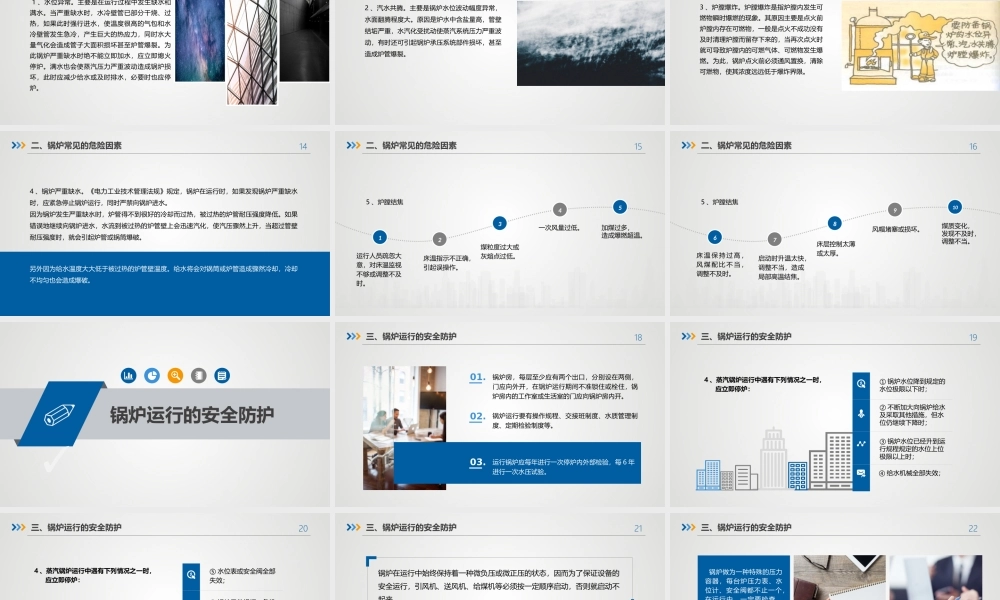

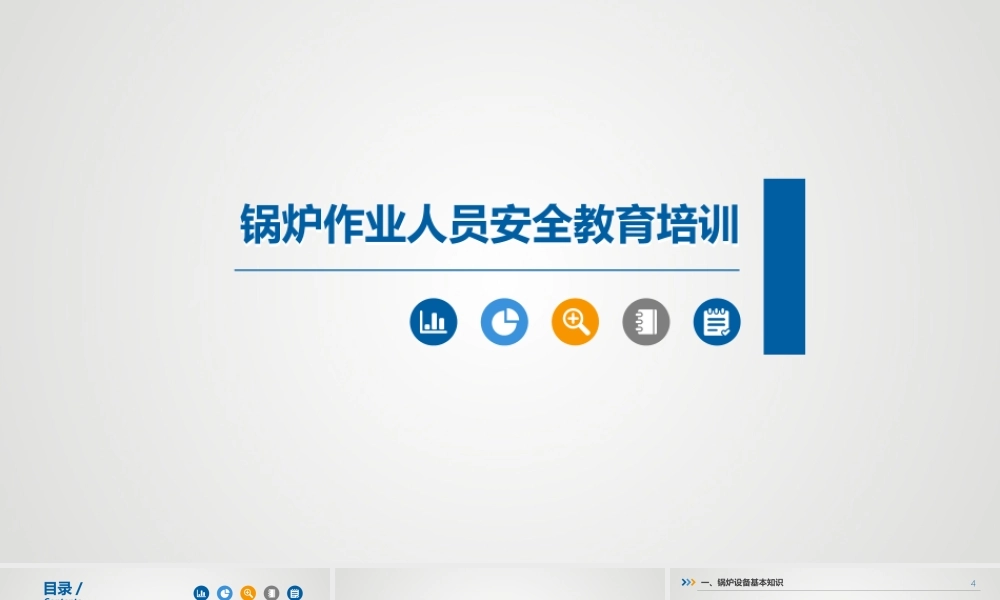

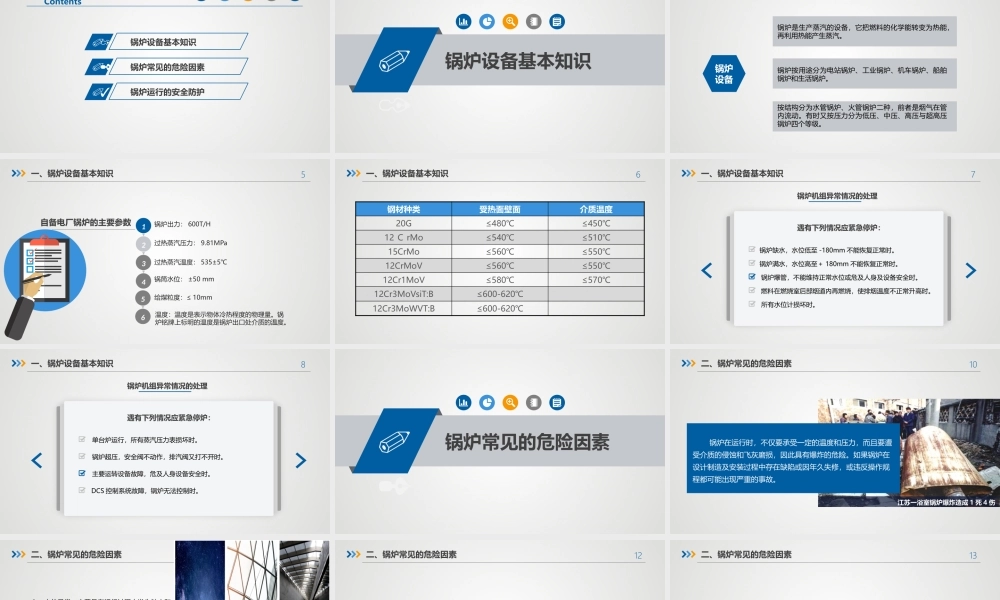

锅炉作业人员安全教育培训,锅炉作业人员安全教育培训,目录/Contents,锅炉设备基本知识,锅炉设备,锅炉是生产蒸汽的设备，它把燃料的化学能转变为热能，再利用热能产生蒸汽。,锅炉按用途分为电站锅炉、工业锅炉、机车锅炉、船舶锅炉和生活锅炉。,按结构分为水管锅炉、火管锅炉二种，前者是烟气在管内流动。有时又按压力分为低压、中压、高压与超高压锅炉四个等级。,一、锅炉设备基本知识,一、锅炉设备基本知识,自备电厂锅炉的主要参数,1,2,3,4,5,6,锅炉出力：600T/H,过热蒸汽压力：9.81MPa,过热蒸汽温度：5355,锅筒水位：50 mm,给煤粒度：10mm,温度：温度是表示物体冷热程度的物理量。锅炉铭牌上标明的温度是锅炉出口处介质的温度。,一、锅炉设备基本知识,一、锅炉设备基本知识,锅炉机组异常情况的处理,遇有下列情况应紧急停炉：,锅炉缺水，水位低至-180mm不能恢复正常时。,锅炉满水，水位高至180mm不能恢复正常时。,锅炉爆管，不能维持正常水位或危及人身及设备安全时。,燃料在燃烧室后部烟道内再燃烧，使排烟温度不正常升高时。,所有水位计损坏时。,一、锅炉设备基本知识,锅炉机组异常情况的处理,遇有下列情况应紧急停炉：,单台炉运行，所有蒸汽压力表损坏时。,锅炉超压，安全阀不动作，排汽阀又打不开时。,主要运转设备故障，危及人身设备安全时。,DCS控制系统故障，锅炉无法控制时。,锅炉常见的危险因素,二、锅炉常见的危险因素,锅炉在运行时，不仅要承受一定的温度和压力，而且要遭受介质的侵蚀和飞灰磨损，因此具有爆炸的危险。如果锅炉在设计制造及安装过程中存在缺陷或因年久失修，或违反操作规程都可能出现严重的事故。,江苏一浴室锅炉爆炸造成1死4伤,二、锅炉常见的危险因素,1、水位异常。主要是在运行过程中发生缺水和满水。当严重缺水时，水冷壁管已部分干烧、过热，如果此时强行进水，使温度很高的气包和水冷壁管发生急冷，产生巨大的热应力，同时水大量气化会造成管子大面积损坏甚至炉管爆裂。为此锅炉严重缺水时绝不能立即加水，应立即熄火停炉。满水也会使蒸汽压力严重波动造成锅炉损坏，此时应减少给水或及时排水，必要时也应停炉。,二、锅炉常见的危险因素,2、汽水共腾。主要是锅炉水位波动幅度异常，水面翻腾程度大。原因是炉水中含盐量高，管壁结垢严重，水汽化受扰动使蒸汽系统压力严重波动，有时还可引起锅炉承压系统部件损坏，甚至造成炉管爆裂。,二、锅炉常见的危险因素,3、炉膛爆炸。炉膛爆炸是指炉膛内发生可燃物瞬时爆燃的现象。其原因主要是点火前炉膛内存在可燃物，一般是点火不成功没有及时清理炉膛而留存下来的，当再次点火时就可导致炉膛内的可燃气体、可燃物发生爆燃。为此，锅炉点火前必须通风置换，清除可燃物，使其浓度远远低于爆炸界限。,二、锅炉常见的危险因素,4、锅炉严重缺水。电力工业技术管理法规规定，锅炉在运行时，如果发现锅炉严重缺水时，应紧急停止锅炉运行，同时严禁向锅炉进水。因为锅炉发生严重缺水时，炉管得不到很好的冷却而过热，被过热的炉管耐压强度降低。如果错误地继续向锅炉进水，水流到被过热的炉管壁上会迅速汽化，使汽压骤然上升，当超过管壁耐压强度时，就会引起炉管或锅筒爆破。,另外因为给水温度大大低于被过热的炉管壁温度。给水将会对锅筒或炉管造成骤然冷却，冷却不均匀也会造成爆破。,二、锅炉常见的危险因素,运行人员疏忽大意，对床温监视不够或调整不及时。,床温指示不正确，引起误操作。,煤粒度过大或灰熔点过低。,一次风量过低。,加煤过多，造成爆燃超温。,5、炉膛结焦,二、锅炉常见的危险因素,床温保持过高，风煤配比不当，调整不及时。,启动时升温太快，调整不当，造成局部高温结焦。,床层控制太薄或太厚。,风帽堵塞或损坏。,煤质变化，发现不及时，调整不当。,5、炉膛结焦,10,锅炉运行的安全防护,01.,02.,锅炉房，每层至少应有两个出口，分别设在两侧，门应向外开，在锅炉运行期间不准锁住或栓住，锅炉房内的工作室或生活室的门应向锅炉房内开。,锅炉运行要有操作规程、交接班制度、水质管理制度、定期检验制度等。,03.,运行锅炉应每年进行一次停炉内外部检验，每6年进行一次水压试验。,三、锅炉运行的安全防护,三、锅炉运行的安全防护,4、蒸汽锅炉运行中遇有下列情况之一时，应立即停炉：,锅炉水位降到规定的水位极限以下时；,不断加大向锅炉给水及采取其他措施，但水位仍继续下降时；,锅炉水位已经升到运行规程规定的水位上位极限以上时；,给水机械全部失效；,三、锅炉运行的安全防护,4、蒸汽锅炉运行中遇有下列情况之一时，应立即停炉：,水位表或安全阀全部失效；,锅炉元件损坏，危机运行人员安全；,燃烧设备损坏，炉膛倒塌或锅炉构架被烧红；,其它异常运行情况。,
