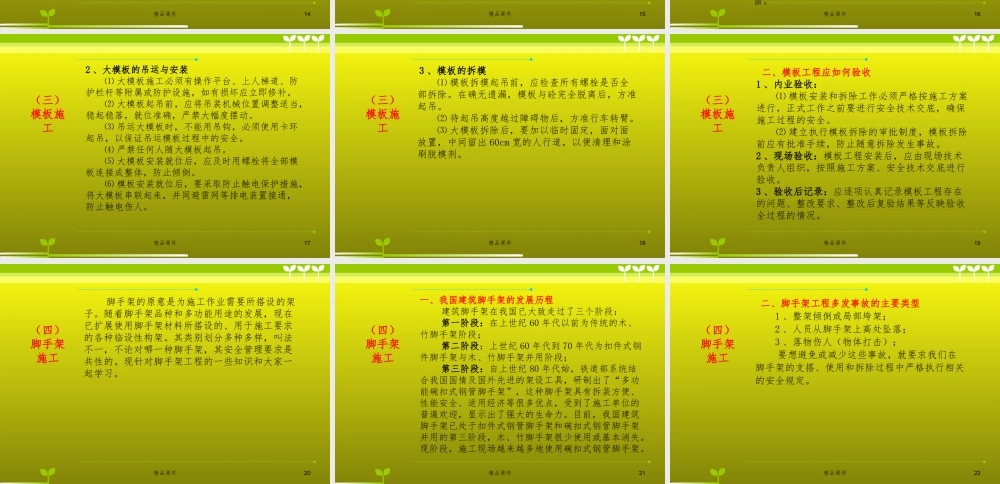

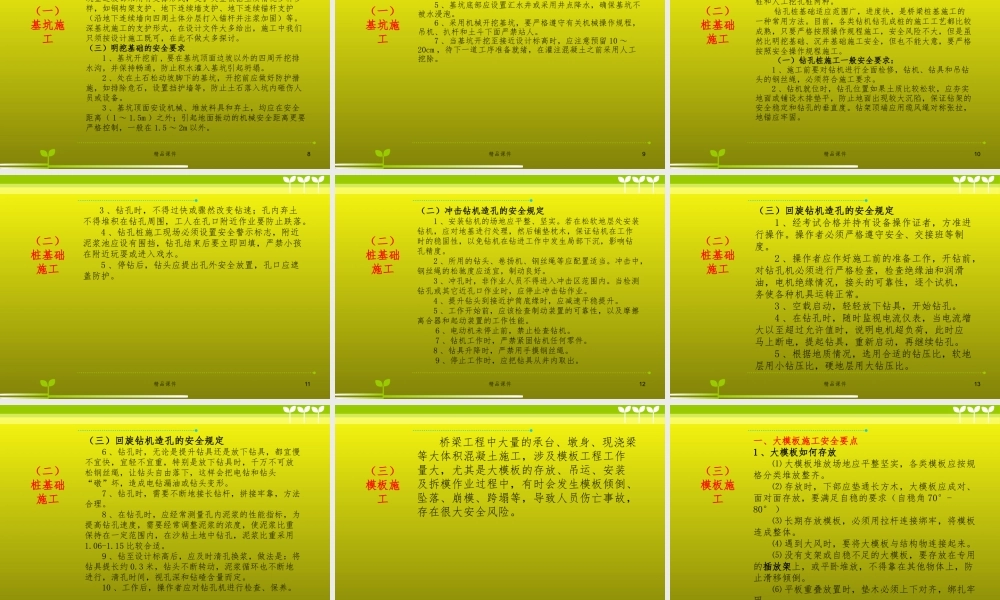

桥涵施工安全培训,中铁三局赤喀项目铁路项目经理部一分部,2018年,1,主讲:杨绍安,精品课件,目 录,基坑施工,桩基础施工,模板工程,2,脚手架施工,高处作业,起重吊装作业,精品课件,(一)基坑施工,明挖基础,也叫直接基础或扩大基础,是桥梁墩台基础埋深较浅时常用的一种施工方法。在建设工程安全生产管理条例第二十六条中明确了深基坑施工要执行专项施工方案专家论证审查制度。这里所指的深基坑是以开挖深度大于5m为标准。,3,基坑工程的分级,精品课件,(一)基坑施工,(一)浅基坑(5m)1、浅基坑边坡无支撑的相关规定 当地质情况良好、土质均匀、地下水位低于基坑底面标高时,可不加支撑。可根据实际地质情况采取放坡和不放坡形式开挖。放坡时,边坡的坡度控制在无成熟的经验或科学的理论计算并经试验证明时,边坡最陡坡度应按下表规定确定。,4,精品课件,(一)基坑施工,5,无支撑浅基坑(5m)坑壁最大允许坡度,说明:静载或动载距挖方边缘的距离为1m外;堆土或材料堆积高度不超过1.5m。,精品课件,(一)基坑施工,6,不放坡时,当无地下水或地下水位低于基坑底面且土质均匀时,垂直挖深高度应不超过下表规定:,冬季北方施工,当天然冻结的速度和深度,能确保挖土时的安全操作,对于4m以内深度的基坑,开挖时可采用天然冻结法垂直开挖而不加设支撑。但对于干燥的砂土应严禁采用冻结法施工。,精品课件,(一)基坑施工,7,2、有支撑浅基坑施工的几种简易支撑形式,间断式水平支撑:适用范围:干土或天然湿度的黏土类的土,深度在2米以内。支撑方法:两侧挡土板水平放置,用撑木加木楔顶紧,挖一层土支顶一层。断续式水平支撑:活用范围:挖掘湿度小的黏性土及挖土深度小于3米时。支撑方法:挡土板水平放置,中间留出间隔,然后两侧同时对称立上竖木方,再用工具式横撑上下顶紧。连续式水平支撑:适用范围:挖掘较潮湿的或散料的土及挖土深度小于5米时。支撑方法:挡土板水平放置,相互靠紧,不留间隔,然后两侧同时对称立上竖木方上下各顶一根撑木,端头加木楔顶紧。锚拉支撑:适用范围:开挖较大基坑或使用较大型的机械挖土,而不能安装横撑时。挡土板水平顶在术桩的内侧,柱桩一端打入土中,另一端用拉杆与远处锚桩拉紧,挡土板内侧回填土。,精品课件,(一)基坑施工,8,(二)深基坑:对于深基坑(包括前面所提到的一、二级基坑)施工,坑壁边坡都采用有支撑形式,支护类型根据土质情况多种多样,如钢构架支护、地下连续墙支护、地下连续锚杆支护(沿地下连续墙向四周土体分层打入锚杆并注浆加固)等。深基坑施工的支护形式,在设计文件大多给出,施工中我们只须按设计施工既可,在此不做太多探讨。(三)明挖基础的安全要求 1、基坑开挖前,要在基坑顶面边坡以外的四周开挖排水沟,并保持畅通,防止积水灌入基坑引起坍塌。2、处在土石松动坡脚下的基坑,开挖前应做好防护措施,如排除危石,设置挡护墙等,防止土石落入坑内砸伤人员或设备。3、基坑顶面安设机械、堆放料具和弃土,均应在安全距离(11.5m)之外;引起地面振动的机械安全距离更要严格控制,一般在1.52m以外。,精品课件,(一)基坑施工,9,4、开挖基坑时,要按规定的坡度,分层下挖到符合基坑承载力要求的设计标高为止,严禁采用局部挖深坑,再由底层向四周掏土开挖的方法施工。5、基坑底部应设置汇水井或采用井点降水,确保基坑不被水浸泡。6、采用机械开挖基坑,要严格遵守有关机械操作规程,吊机、扒杆和土斗下面严禁站人。7、当基坑开挖至接近设计标高时,应注意预留1020cm,待下一道工序准备就绪,在灌注混凝土之前采用人工挖除。,精品课件,(二)桩基础施工,10,桩基础即在桩位上钻孔或挖孔,然后在孔内灌注(钢筋)混凝土成桩,构成桥梁基础。从成孔方法上,常用钻孔桩和人工挖孔桩两种。钻孔桩基础适应范围广,进度快,是桥梁桩基施工的一种常用方法。目前,各类钻机钻孔成桩的施工工艺都比较成熟,只要严格按照操作规程施工,安全风险不大,但是虽然比明挖基础、沉井基础施工安全,但也不能大意,要严格按照安全操作规程施工。(一)钻孔桩施工一般安全要求:1、施工前要对钻机进行全面检修,钻机、钻具和吊钻头的钢丝绳,必须符合施工要求。2、钻机就位时,钻孔位置如果土质比较松软,应夯实地面或铺设木排垫平,防止地面出现较大沉陷,保证钻架的安全稳定和钻孔的垂直度。钻架顶端应用缆风绳对称张拉,地锚应牢固。,精品课件,(二)桩基础施工,11,3、钻孔时,不得过快或骤然改变钻速;孔内弃土不得堆积在钻孔周围,工人在孔口附近作业要防止跌落。4、钻孔桩施工现场必须设置安全警示标志,附近泥浆池应设有围挡,钻孔结束后要立即回填,严禁小孩在附近玩耍或进入戏水。5、停钻后,钻头应提出孔外安全放置,孔口应遮盖防护。,精品课件,(二)桩基础施工,12,(二)冲击钻机造孔的安全规定 1、安装钻机的场地应平整、坚实。若在松软地层处安装钻机,应对地基进行处理,然后铺垫枕木,保证钻机在工作时的稳固性,以免钻机在钻进工作中发生局部下沉,影响钻孔精度。2、所用的钻头、卷扬机、钢丝绳等应配置适当。冲击中,钢丝绳的松驰度应适宜,制动良好。3、冲孔时,非作业人员不得进入冲击区范围内。当检测钻孔或其它近孔口作业时,应停止冲击钻作业。4、提升钻头到接近护筒底缘时,应减速平稳提升。5、工作开始前,应该检查制动装置的可靠性,以及摩擦离合器和起动装置的工作性能。6、电动机未停止前,禁止检查钻机。7、钻机工作时,严禁紧固钻机任何零件。8、钻具升降时,严禁用手摸钢丝绳。9、停止工作时,应把钻具从井内取出。,精品课件,(二)桩基础施工,13,(三)回旋钻机造孔的安全规定 1、经考试合格并持有设备操作证者,方准进行操作。操作者必须严格遵守安全、交接班等制度。2、操作者应作好施工前的准备工作,开钻前,对钻孔机必须进行严格检查,检查绝缘油和润滑油,电机绝缘情况,接头的可靠性,逐个试机,务使各种机具运转正常。3、空载启动,轻轻放下钻具,开始钻孔。4、在钻孔时,随时监视电流仪表,当电流增大以至超过允许值时,说明电机超负荷,此时应马上断电,提起钻具,重新启动,再继续钻孔。5、根据地质情况,选用合适的钻压比,软地层用小钻压比,硬地层用大钻压比。,精品课件,(二)桩基础施工,14,(三)回旋钻机造孔的安全规定 6、钻孔时,无论是提升钻具还是放下钻具,都宜慢不宜快,宜轻不宜重,特别是放下钻具时,千万不可放松钢丝绳,让钻头自由落下,这样会把电钻和钻头“礅”坏,造成电钻漏油或钻头变形。7、钻孔时,需要不断地接长钻杆,拼接牢靠,方法合理。8、在钻孔时,应经常测量孔内泥浆的性能指标,为提高钻孔速度,需要经常调整泥浆的浓度,使泥浆比重保持在一定范围内,在沙粘土地中钻孔,泥浆比重采用1.06-1.15比较合适。9、钻至设计标高后,应及时清孔换浆,做法是:将钻具提长约0.3米,钻头不断转动,泥浆循环也不断地进行,清孔时间,视孔深和钻碴含量而定。10、工作后,操作者应对钻孔机进行检查、保养。,精品课件,(三)模板施工,15,桥梁工程中大量的承台、墩身、现浇梁等大体积混凝土施工,涉及模板工程工作量大,尤其是大模板的存放、吊运、安装及拆模作业过程中,有时会发生模板倾倒、坠落、崩模、跨塌等,导致人员伤亡事故,存在很大安全风险。,精品课件,(三)模板施工,16,一、大模板施工安全要点1、大模板如何存放 大模板堆放场地应平整坚实,各类模板应按规格分类堆放整齐。存放时,下部应垫通长方木,大模板应成对、面对面存放,要满足自稳的要求(自稳角70-80)长期存放模板,必须用拉杆连接绑牢,将模板连成整体。遇到大风时,要将大模板与结构物连接起来。没有支架或自稳不足的大模板,要存放在专用的插放架上,或平卧堆放,不得靠在其他物体上,防止滑移倾倒。平板重叠放置时,垫木必须上下对齐,绑扎牢固。,精品课件,(三)模板施工,17,2、大模板的吊运与安装 大模板施工必须有操作平台、上人梯道、防护栏杆等附属或防护设施,如有损坏应立即修补。大模板起吊前,应将吊装机械位置调整适当,稳起稳落,就位准确,严禁大幅度摆动。吊运大模板时,不能用吊钩,必须使用卡环起吊,以保证吊运模板过程中的安全。严禁任何人随大模板起吊。大模板安装就位后,应及时用螺栓将全部模板连接成整体,防止倾倒。模板安装就位后,要采取防止触电保护措施,将大模板串联起来,并同避雷网等排电装置接通,防止触电伤人。,精品课件,(三)模板施工,18,3、模板的拆模 模板拆模起吊前,应检查所有螺栓是否全部拆除。在确无遗漏,模板与砼完全脱离后,方准起吊。待起吊高度越过障碍物后,方准行车转臂。大模板拆除后,要加以临时固定,面对面放置,中间留出60cm宽的人行道,以便清理和涂刷脱模剂。,精品课件,(三)模板施工,19,二、模板工程应如何验收1、内业验收:模板安装和拆除工作必须严格按施工方案进行,正式工作之前要进行安全技术交底,确保施工过程的安全。建立执行模板拆除的审批制度,模板拆除前应有批准手续,防止随意拆除发生事故。2、现场验收:模板工程安装后,应由现场技术负责人组织,按照施工方案、安全技术交底进行验收。3、验收后记录:应逐项认真记录模板工程存在的问题、整改要求、整改后复验结果等反映验收全过程的情况。,精品课件,(四)脚手架施工,20,脚手架的原意是为施工作业需要所搭设的架子。随着脚手架品种和多功能用途的发展,现在已扩展使用脚手架材料所搭设的、用于施工要求的各种临设性构架。其类别划分多种多样,叫法不一,不论对哪一种脚手架,其安全管理要求是共性的。现针对脚手架工程的一些知识和大家一起学习。,精品课件,(四)脚手架施工,21,一、我国建筑脚手架的发展历程 建筑脚手架在我国已大致走过了三个阶段:第一阶段:在上世纪60年代以前为传统的木、竹脚手架阶段;第二阶段:上世纪60年代到70年代为扣件式钢件脚手架与木、竹脚手架并用阶段;第三阶段:自上世纪80年代始,铁道部系统结合我国国情及国外先进的架设工具,研制出了“多功能碗扣式钢管脚手架”,这种脚手架具有拆装方便、性能安全、适用经济等很多优点,受到了施工单位的普遍欢迎,显示出了强大的生命力。目前,我国建筑脚手架已处于扣件式钢管脚手架和碗扣式钢管脚手架并用的第三阶段,木、竹脚手架很少使用或基本消失。现阶段,施工现场越来越多地使用碗扣式钢管脚手架。,精品课件,(四)脚手架施工,22,二、脚手架工程多发事故的主要类型 1、整架倾倒或局部垮架;2、人员从脚手架上高处坠落;3、落物伤人(物体打击);要想避免或减少这些事故,就要求我们在脚手架的支搭、使用和拆除过程中严格执行相关的安全规定。,精品课件,(四)脚手架施工,23,三、支搭脚手架应注意的安全技术问题 支搭脚手架时操作人员必须严格执行脚手架操作规程,保证架子的搭设质量,特别是以下几项工作切不可马虎、忽视。1、架子基础处理时要严格认真,地面夯实平整后,要做好排水处理,架子底部切不可积水。2、架子选材时对立杆选择一定要严格,钢管立杆不要用弯曲后调直、臂厚不均匀等材质不合格的钢管。3、架上作业人员应作好分工和配合,传递杆件时应掌握好重心,平稳传递。不要用力过猛,以免引起人身或杆件失衡。对每完成的一道工序,要相互询问并确认后才能进行下一道工序。4、作业工人应配戴工具袋,工具用后装于袋中,不要放在架子上,以免掉落伤人。,精品课件,(四)脚手架施工,24,5、架设材料要随上随用,以免放置不当时掉落。6、每次收工以前,所有上架材料必须全部搭设上,不能存留在架子上,而且一定要形成稳定的构架,不能形成稳定构架的部分应采取临时撑拉措施予以加固。7、在搭设作业进行中,地面上的配合人员必须配戴安全帽,并应随时注意躲开可能的坠落物。8、架子工登高到两步以上(距地面2m以上)时,应穿防滑鞋和佩挂好安全带。9、架子搭设时,达到与建筑物连接高度后,就要及时进行拉接。10、钢管架子的每一个扣件均要拧紧或扣紧。,精品课件,(四)脚手架施工,25,11、凡是架子施工使用层均应满铺脚手板。靠墙侧板与墙间隙不得大于20cm。所有的小横杆均应与大横杆固定。架子上不准留探头板(即:板端头超过下面端头15cm以上,另一端未固定的板为探头板)。12、凡铺设脚手板的作业层架子外侧必须设两道护栏和一道挡脚板,护栏高度为1.2m和0.7m,挡脚板不低于18cm。13、架子外侧设立网防护时,防护高度不低于1.2m,立网上下均应与架子对连严密。14、各种架子搭完后均要组织有技术、安质和搭设使用负责人员进行认真验收。,精品课件,(四)脚手架施工,26,四、高层、特殊脚手架搭设前应做哪几项技术准备工作 1、技术人员要根据工程的特点和使用需要,组织有经验的架子专业人员、安全技术人员等有关人员研究拟定高层、特殊架子的专门设计方案。2、根据所确定的脚手架设计方案,技术人员要参照国家有关技术规范认真计算脚手架的全部荷载,其中包括:脚手架的自重,施工材料荷重和人员活荷重等。,桥墩脚手架,精品课件,(四)脚手架施工,27,脚手架自重包括架子所有杆件、护栏、脚手板和安全网、扣件等所有架子材料重量的总和。施工材料荷重是指架子需要存放材料的最大时的荷载重量。人员活荷重是指架子上可能同时作业的最多时的人员总体重,每人体重一般按6070kg考虑。除了计算架子总荷重外,还要参照有关技术规范,计算架子稳定性。在均布荷载的状况下,计算最底层立杆能否在三倍总荷重时保持稳定;在计算架子整体稳定时还应注意高层架子在不同位置的风荷载;注意落地式高层架或特殊承重架子基础是否坚实,地耐力是否符合总荷重的要求等。,精品课件,(四)脚手架施工,28,3、技术人员要根据架子设计方案绘制高层特殊架子草图,用以指导架子搭设人员照图作业。图上应标明架子各杆件间距、拉接点和卸荷点,以及基础情况。4、根据架子设计方案,有关技术人员要拟定架子搭设全过程的安全技术措施。其中应当包括:架子支搭的有关质量要求;操作人员高处作业的安全技术保证措施;架子分段检验要求;架子卸荷措施;以及架子支搭时的监护措施和使用要求。5、在做好以上四项工作的基础上,要将这些资料整理汇总,报上一级技术负责人审批,经过上一级技术领导审核把关,正式批准后方可实施。,精品课件,(四)脚手架施工,29,6、支搭高层和特殊架子时要按照方案和施工图作业,未经原方按审批人同意,任何人不得擅自修改架子方案。以上六条可以简化为“五有一执行”。“五有”即有设计、有计算、有施工图、有安全技术措施、有上级审批。做好以上“五有”,架子的安全就有了基本保证,再加上施工作业人员严格执行架子设计方案和施工图,基本可以保证高层、特殊架子的支搭和使用安全。,精品课件,(四)脚手架施工,30,五、脚手架投入使用后应当注意哪些问题 脚手架投入使用后,登架作业人员应注意以下几个问题:1、上架子作业人员上下均应走人行梯道,不准攀爬架子。2、在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手架,以及扣件绑扎扣等所有架子部件。当因作业的需要必须拆除某些杆件时或连墙件时,应取得施工主管和技术人员的同意,并采取可靠的弥补加固措施。3、架子上作业人员如发现架子防护不完善,作业不方便时要及时向施工负责人或工长反映,由架子工及时补设或改善后才能上架作业。,精品课件,(四)脚手架施工,
