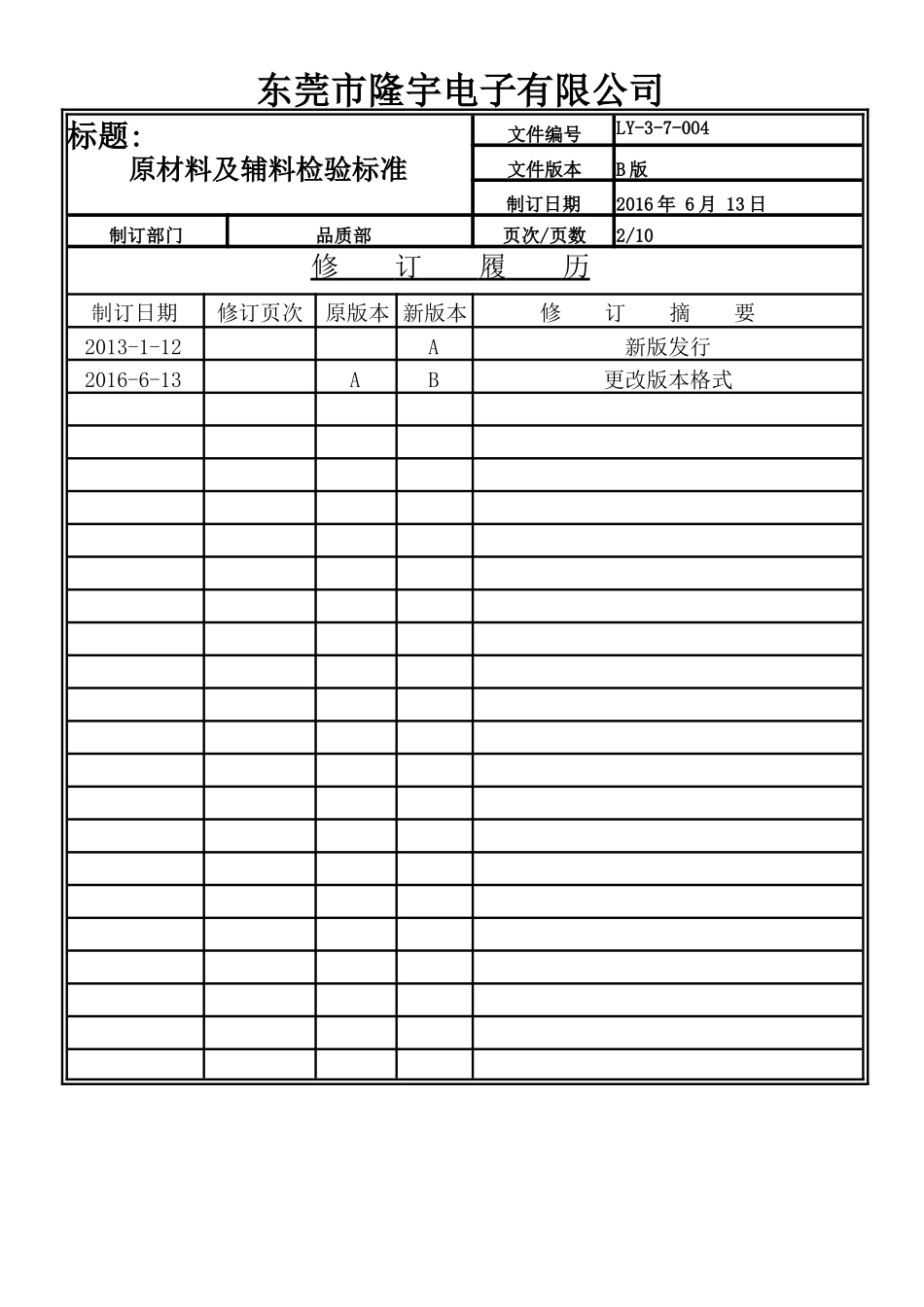

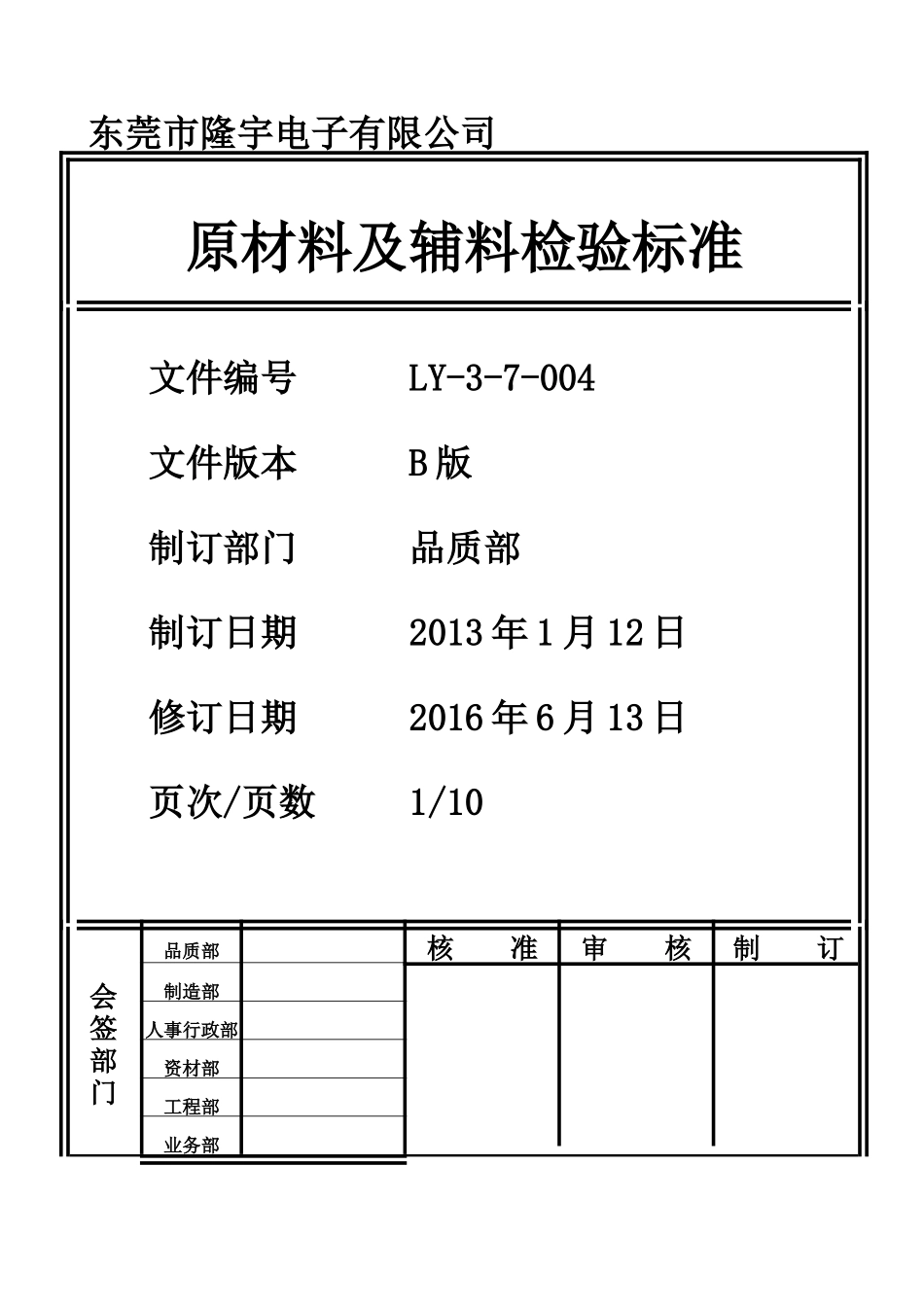

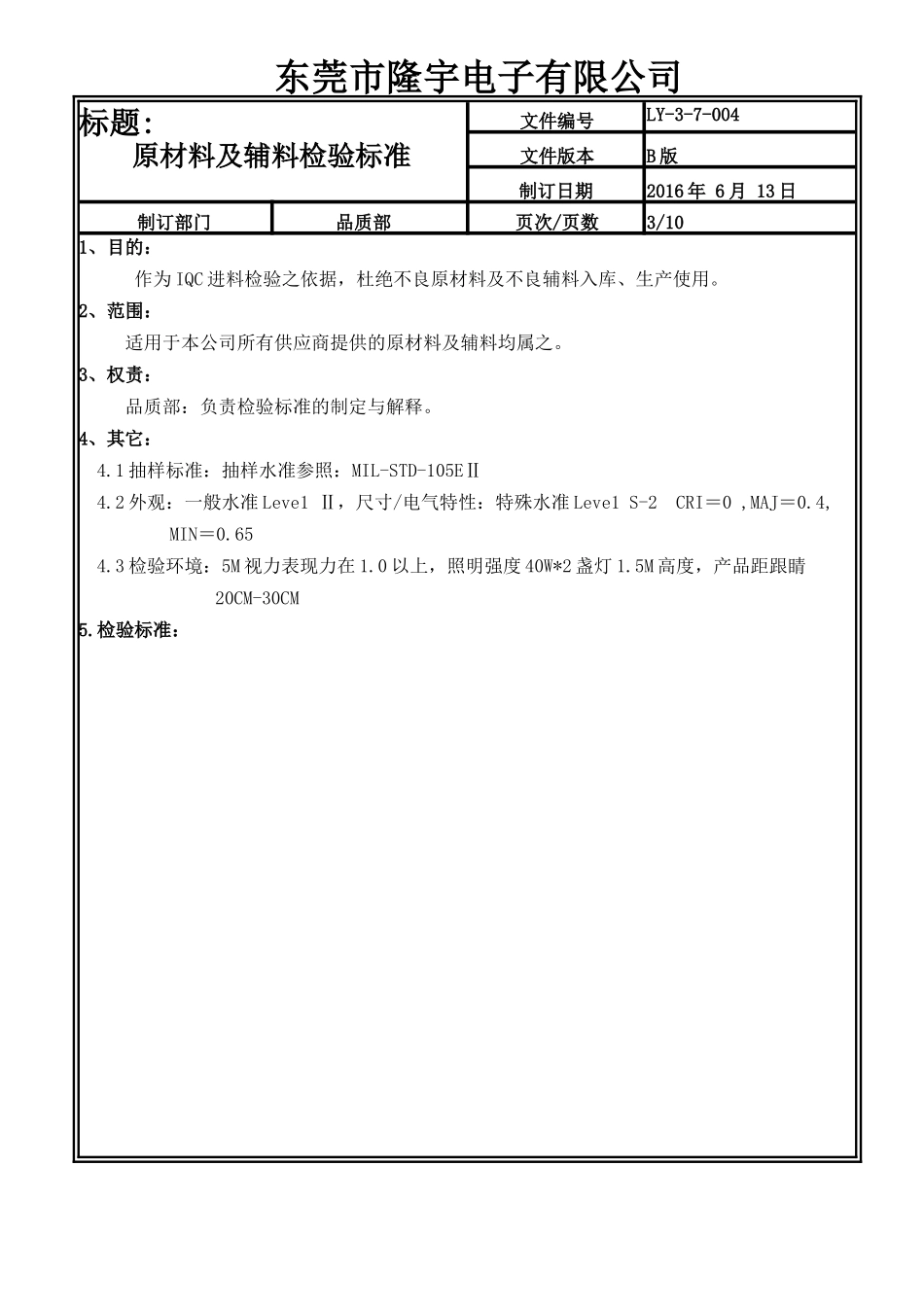

东莞市隆宇电子有限公司 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制订部门 品质部 制订日期 2013年1月12日 修订日期 2016年6月13日 页次/页数 1/10 会 签 部 门 品质部 核 准 审 核 制 订 制造部 人事行政部 资材部 工程部 业务部 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制订日期 2016年 6月 13日 制订部门 品质部 页次/页数 2/10 修 订 履 历 制订日期 修订页次 原版本 新版本 修 订 摘 要 2013-1-12 A 新版发行 2016-6-13 A B 更改版本格式 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制订日期 2016年 6月 13日 制订部门 品质部 页次/页数 3/10 1、目的： 作为IQC进料检验之依据，杜绝不良原材料及不良辅料入库、生产使用。 2、范围： 适用于本公司所有供应商提供的原材料及辅料均属之。 3、权责： 品质部：负责检验标准的制定与解释。 4、其它： 4.1抽样标准：抽样水准参照：MIL-STD-105EⅡ 4.2外观：一般水准Leve1 Ⅱ，尺寸/电气特性：特殊水准Leve1 S-2 CRI＝0 ,MAJ＝0.4, MIN＝0.65 4.3检验环境：5M视力表现力在1.0以上，照明强度40W*2盏灯1.5M高度，产品距跟睛20CM-30CM 5.检验标准： 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 4/10 材料 名称 类别/检验项目 检验标准 缺陷判定 检验方法 允收水准 CRI MAJ MIN AQL CORE (磁芯) DR类 1.核对CORE的料号、规格、材质是否与SPEC（规格书）及工程部核准的承认书相符 ● 目视 MAJ＝0.4 2. 测量CORE尺寸是否在规格书规格范围内 ● 游标卡尺 MAJ＝0.4 3. 焊锡性试验，试验10PCS材料检验CORE PIN是否存在无法上锡、PIN不光滑/松脱及其他异常的现象 ● 焊锡 CRI＝0 4. 材料是否存在破损、裂痕或者暗裂之不良现象 ● 目视 MAJ＝0.4 5. 固定PIN的胶高是否在规格范围内 ● 千分尺 MAJ＝0.4 6. PIN氧化、变形及尺寸是否在规格范围内 ● 目视、卡尺 MAJ＝0.4 7. 混料是否存在 ● 目视 MAJ＝0.4 8. 对材料进行绕线10PCS-20PCS，进行检验其材料的DRC、IDC、Q值等是否符合电性规格要求 ● 测试仪器 CRI＝0 9.拉力试验：根据《拉力试验实验作业指导书》做实验 ● 拉力设备 CRI＝0 环型类 1.核对CORE的料号、规格、材质标签是否与SPEC、承认书相符 ● 目视 MAJ＝0.4 2.测量CORE尺寸是否在规格范围内，尺寸允许的公差（按照规格书及客户要求的资料）进行核准公差范围 ● 游标卡尺 CRI＝0 3.检验CORE是否破损、变形、毛边、涂层不良 ● 目视 MAJ＝0.4 4.对材料进行绕线10PCS-20PCS，进行检验其材料的 DRC、IDC、Q值等是否符合电性规格要求 ● 焊锡 MAJ＝0.4 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 5/10 材料 名称 类别/检验项目 检验标准 缺陷判定 检验方法 允收水准 CRI MAJ MIN AQL CORE (磁芯) UU/EE/EP/ER型 1. 核对CORE的料号、规格、材质标签是否与SPEC、承认书相符 ● 目视 MAJ＝0.4 2. 测量CORE尺寸是否在规格范围内 ● 游标卡尺 MAJ＝0.4 3. 检验CORE是否破损、变形、大小不一的不良现象 ● 目视 MAJ＝0.4 4. 组装10PCS产品检测DRC、IDC值及高压是否符合要求 ● 测试仪器 CRI＝0 5. 检验CORE能否与BN配套，配套后能够轻松晃动 ● 目视 MAJ＝0.4 BASE CASE BOBBIN 外观尺寸 1. 确认来料的料号及规格是否与SPEC相符 ● 目视 MAJ＝0.4 2.测量尺寸是否在规格范围内（如：PIN长、对排距、同排距、PIN距、长、宽、高等等） ● 游标卡尺 MAJ＝0.4 3.根据规格书/承认书的成品图来仔细核对形状是否与承认书相符（如：所拔PIN数、拔PIN及是否有凸点、缺口、斜边等特殊标记 ● 目视 MAJ＝0.4 4. 检验是否有破损、毛边、变形等不良现象 ● 目视 MAJ＝0.4 5. 检验PIN是否有氧化、发黑 ● 目视 MAJ＝0.4 6. 焊锡性试验，检验PIN是否无法上锡，PIN不光滑松脱不良现象 ● 焊锡 CRI＝0 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 6/10 材料 名称 类别/检验项目 检验标准 缺 检验方法 允收水准 CRI MAJ MIN AQL WIRE 外观尺寸 1. 表面光滑、无黑线、无乱线、无麻点、无氧化无打结、无刮伤、无接头、无破损等不良现象 ● 目视 MAJ＝0.4 2. 排线良好、均匀、无污物、颜色均匀 ● 目视 MAJ＝0.4 3. 确认材料的料号、规格之标识是否与正确及是否与规格书相符 ● 目视 MAJ＝0.4 4. 单线检测最大完成外径的检测，含两边漆膜厚度导体径的检测以去除漆包膜的厚度为准 ● 千分尺 MAJ＝0.4 5. 用指甲去刮漆包膜，不可有刮掉的不良现象 ● 指甲法 MAJ＝0.4 试验 1.浸锡试验：取20CM铜线，检查浸锡后是否有氧化吃锡不良现象 ● 焊锡 CRI＝0 2.电阻测试：取1M之线材，用电阻机测量其电阻，检测是否在电阻的规格范围内 ● 电阻机 CRI＝0 3.耐压测试：取15CM之线材，用CS2670A耐压测试机进行，通常以最低限度之电压进行测量，检查是否有被击穿的不良现象 ● 耐压机 CRI＝0 4.针孔测试：根据《针孔实验作业指导书》做实验 ● 开关电源 CRI＝0 5.拉伸针孔测试，取1M长度漆包线将线头绕在拉伸机两端，开启气动开关，自动伸长3%后，做盐水酚酞针孔测试 ● 开关电源 CRI＝0 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 7/10 材料 名称 类别/检验项目 检验标准 缺 检验方法 允收水准 CRI MAJ MIN AQL TUBE 套管 外观尺寸 1. 检验TUBE的料号及尺寸规格是否与承认书相符 ● 目视 MAJ＝0.4 2. 检验TUBE材质是否符合承认书规定的材质：铁氟龙TUBE、PVC、UL等TUBE ● 目视 MAJ＝0.4 3. 量测TUBE的内径、外径、厚度、是否与EO相符热缩TUBE直径可依公式（呈扁平性）内径＝2R＝(宽度*厚度*2）*2/3.1416 ● 游标卡尺 MAJ＝0.4 4. 核对TUBE的耐温是否与承认书相符 ● 目视 MAJ＝0.4 5. TUBE破损、偏斜（不可以超过1MM）及变形裂痕 ● 目视 MAJ＝0.4 6. 测量TUBE的尺寸时比标准尺寸大0.1MM以上 ● 游标卡尺 MIN＝0.65 7. 试装5PCS与成品相对应的型号是否一致 ● 目视 MAJ＝0.4 CLIP 夹子 铁扣 外观尺寸 1..检查CLIP的料号、规格是否符合承认书的要求 ● 目视 MAJ＝0.4 2..检验CLIP的大小是否和CORE相符，不能有歪斜、松脱和无法套下的现象 ● 目视 MAJ＝0.4 3.检验CLIP的来料是否有氧化、镀锡层脱落、破损的严重现象 ● 目视 MAJ＝0.4 4.量测尺寸是否符合承认书的规格要求 ● 游标卡尺 MAJ＝0.4 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 8/10 材料 名称 类别/检验项目 检验标准 缺 检验方法 允收水准 CRI MAJ MIN AQL TAPE （胶布） 外观尺寸 1. 核对TAPE的料号及规格是否符合承认书的要求 ● 目视 MAJ＝0.4 2 .核对TAPE的颜色是否符合承认书 ● 目视 MIN＝0.65 3. 用卡尺量测TAPE的宽度是否符合承认书，尺寸公差+0.3mm/-0mm ● 游标卡尺 MAJ＝0.4 4. 检验TAPE粘性是否符合要求，多层胶布须确认TAPE的层数 ● 目视 MIN＝0.65 载带 盖带 外观尺寸 1.核对材料的料号、规格、颜色是否符合承认书 ● 目视 MAJ＝0.4 2.测量尺寸是否符合规定的要求 ● 卷尺 MAJ＝0.4 3.检验盖带粘度是否符合要求 ● 目视 MIN＝0.65 4.检验材料是否有变形、破损的不良现象 ● 目视 MAJ＝0.4 凡立水 外观 1.检验凡立水的料号、型号、标签是否同承认书 ● 密度仪 MAJ＝0.4 2.用密度计量测凡立水的密度（BC-359、BL-346A、AC-43）比重在0.88-0.92之间，WA-238A比重在0.862-0.89之间，V-1360FS比重在0.80-0.984之间 ● 密度仪 MAJ＝0.4 3.外观颜色异常混浊，底部有沉淀物不可接收 ● 目视 MAJ＝0.65 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 9/10 材料 名称 类别/检验项目 检验标准 缺 检验方法 允收水准 CRI MAJ MIN AQL 胶水 外观及试验 1.核对胶水的料号、标签是否符合承认书的要求 ● 目视 MAJ＝0.4 2.检验胶水的出厂日期、有效日期、储存条件 ● 目视 MAJ＝0.4 3.核对胶水是否有硬化及其他异常 ● 目视 CRI＝0 4. 烘烤试验取一小部分胶水进行试验，AB胶按比例调试进行，针对FK-661的及其他型号的胶水按相关要求进行试验确认 ● 烘烤试验 MAJ＝0.4 标签 外观尺寸 1.检验标签字样尺寸是否符合承认书要求 ● 目视 MAJ＝0.4 2.检验标签印章是否会模糊、印章重叠、缺损 ● 目视 MIN＝0.65 3.检验标签字体颜色是否符合承认书的要求 ● 目视 MAJ＝0.4 包材 外观尺寸 1.检验尺寸是否符合承认书 ● 卷尺 MAJ＝0.4 2.包材外观是否破损、划伤、印刷字体模糊 ● 目视 MAJ＝0.4 3.包材是否受潮变质 ● 目视 MAJ＝0.4 4.包材的材质变形与承认书的要求一致 ● 目视 MAJ＝0.4 吸塑盒 PE胶袋 隔板 外观尺寸 1.检验吸塑盒及PE胶袋的尺寸、规格是否符合要求 ● 目视 MAJ＝0.4 2.吸塑盒/PE胶袋外观是否有破损现象 ● 目视 MIN＝0.65 3.检验隔板的形状及尺寸是否符合承认书的要求 ● 卡尺 MIN＝0.65 东莞市隆宇电子有限公司 标题: 原材料及辅料检验标准 文件编号 LY-3-7-004 文件版本 B版 制定日期 2016年 6月13日 制定部门 品质部 页次/页数 10/10 材料 名称 类别/检验项目 检验标准 缺 检验方法 允收水准 CRI MAJ MIN AQL 环保 标识 外观尺寸 1. 检验环保标识的尺寸是否符合承认书的要求 ● 目视 MAJ＝0.4 2. 检验所有的材料是否有环保标识 ● 目视 MAJ＝0 ★特别要求： 凡是第一次来材料的供应商，IQC在检验的时候必须有承认书、规格书、及供应商提供的ROHS、SGS报告和其他要求的相关法规的检测报告 6参考文件 《原材料及辅料检验标准》 《进料检验作业办法》
