分享
镁合金熔化安全操作规程.doc
下载文档

ID:3146411

大小:57.30KB

页数:2页

格式:DOC

时间:2024-01-22

收藏 分享赚钱
温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707

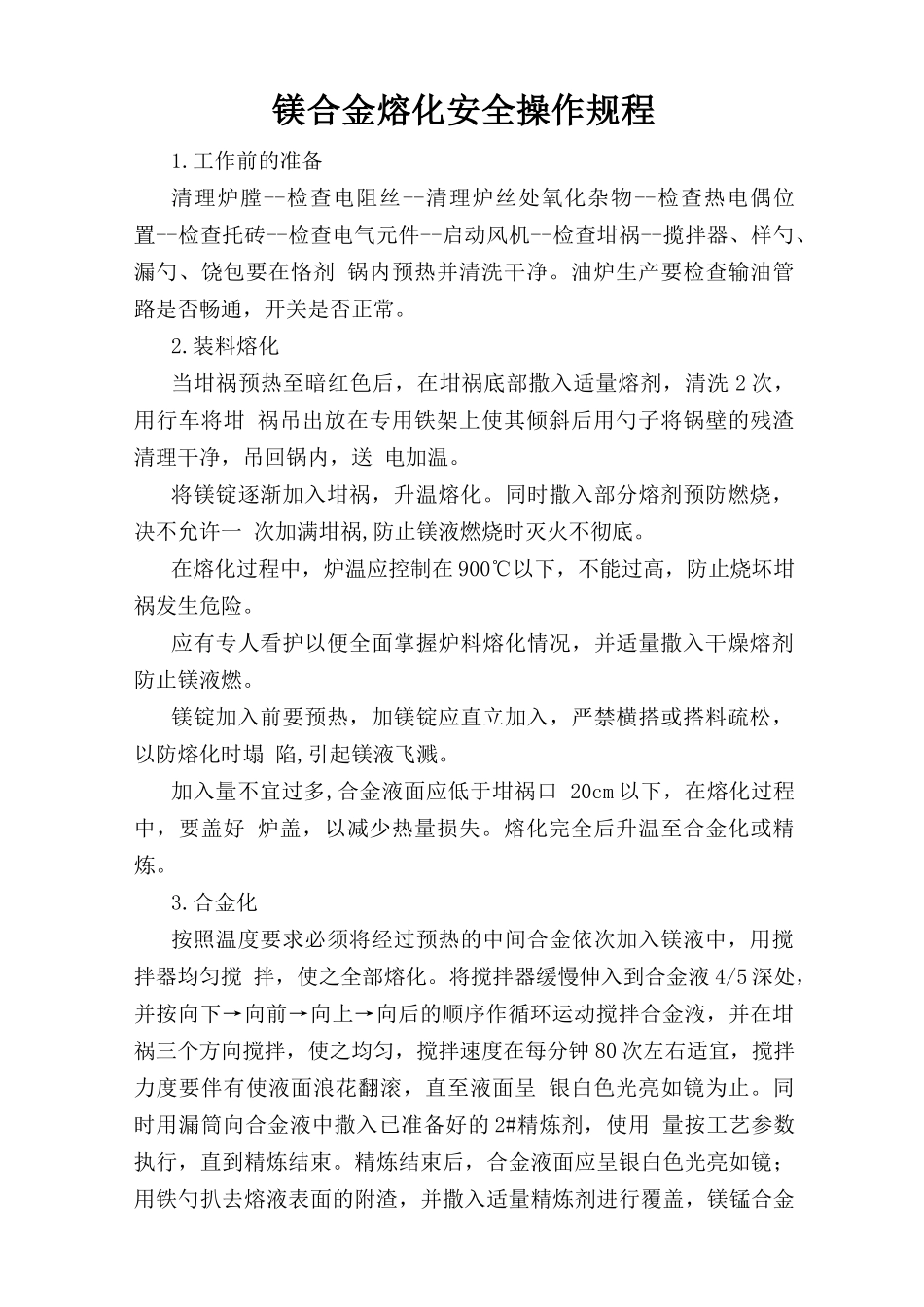

镁合金 熔化 安全 操作规程

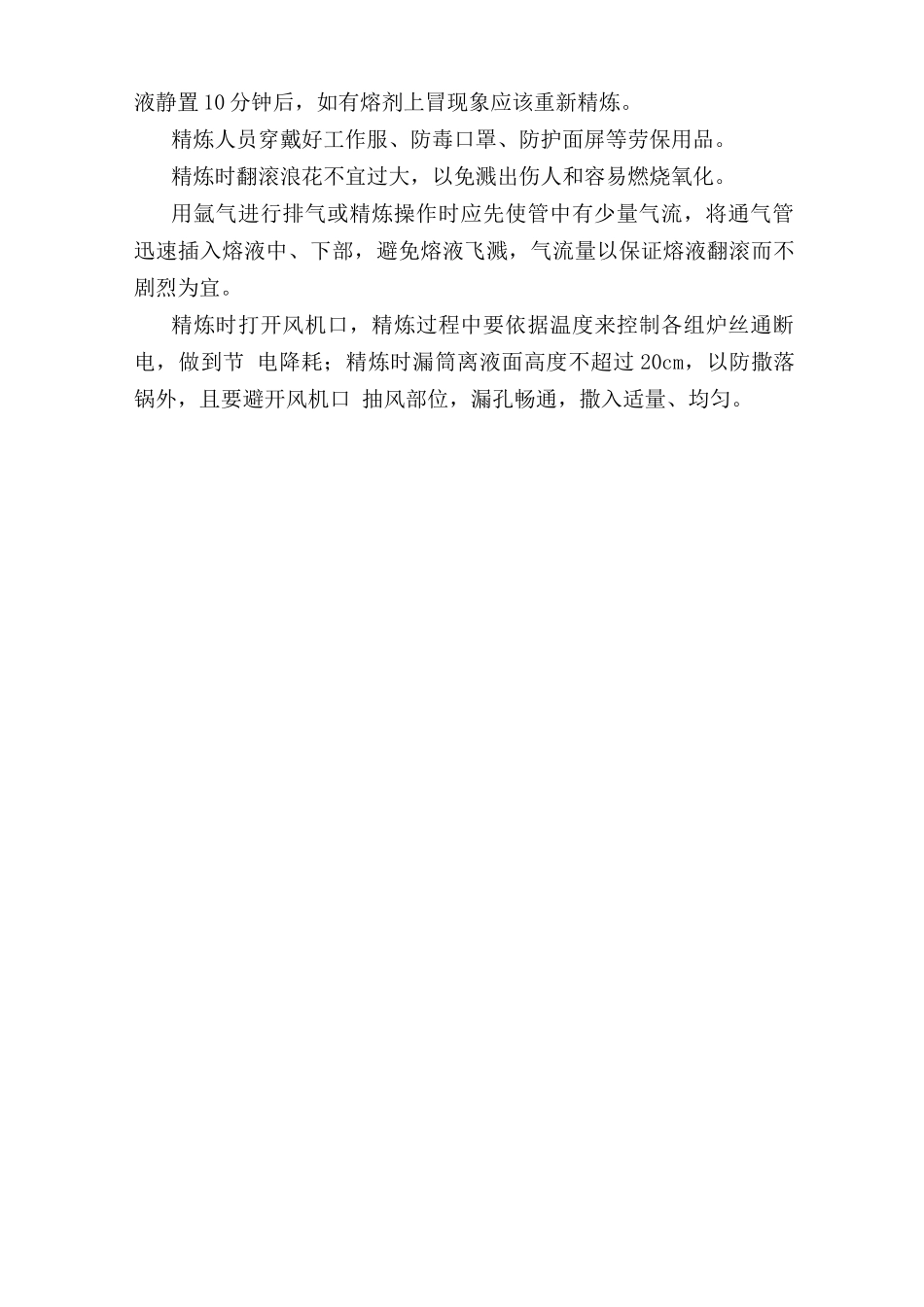

镁合金熔化安全操作规程 1.工作前的准备 清理炉膛--检查电阻丝--清理炉丝处氧化杂物--检查热电偶位置--检查托砖--检查电气元件--启动风机--检查坩祸--揽拌器、样勺、漏勺、饶包要在恪剂 锅内预热并清洗干净。油炉生产要检查输油管路是否畅通,开关是否正常。 2.装料熔化 当坩祸预热至暗红色后,在坩祸底部撒入适量熔剂,清洗2次,用行车将坩 祸吊出放在专用铁架上使其倾斜后用勺子将锅壁的残渣清理干净,吊回锅内,送 电加温。 将镁锭逐渐加入坩祸,升温熔化。同时撒入部分熔剂预防燃烧,决不允许一 次加满坩祸,防止镁液燃烧时灭火不彻底。 在熔化过程中,炉温应控制在900℃以下,不能过高,防止烧坏坩祸发生危险。 应有专人看护以便全面掌握炉料熔化情况,并适量撒入干燥熔剂防止镁液燃。 镁锭加入前要预热,加镁锭应直立加入,严禁横搭或搭料疏松,以防熔化时塌 陷,引起镁液飞溅。 加入量不宜过多,合金液面应低于坩祸口 20cm以下,在熔化过程中,要盖好 炉盖,以减少热量损失。熔化完全后升温至合金化或精炼。 3.合金化 按照温度要求必须将经过预热的中间合金依次加入镁液中,用搅拌器均匀搅 拌,使之全部熔化。将搅拌器缓慢伸入到合金液4/5深处,并按向下→向前→向上→向后的顺序作循环运动搅拌合金液,并在坩祸三个方向搅拌,使之均匀,搅拌速度在每分钟80次左右适宜,搅拌力度要伴有使液面浪花翻滚,直至液面呈 银白色光亮如镜为止。同时用漏筒向合金液中撒入已准备好的2#精炼剂,使用 量按工艺参数执行,直到精炼结束。精炼结束后,合金液面应呈银白色光亮如镜; 用铁勺扒去熔液表面的附渣,并撒入适量精炼剂进行覆盖,镁锰合金液静置10分钟后,如有熔剂上冒现象应该重新精炼。 精炼人员穿戴好工作服、防毒口罩、防护面屏等劳保用品。 精炼时翻滚浪花不宜过大,以免溅出伤人和容易燃烧氧化。 用氩气进行排气或精炼操作时应先使管中有少量气流,将通气管迅速插入熔液中、下部,避免熔液飞溅,气流量以保证熔液翻滚而不剧烈为宜。 精炼时打开风机口,精炼过程中要依据温度来控制各组炉丝通断电,做到节 电降耗;精炼时漏筒离液面高度不超过20cm,以防撒落锅外,且要避开风机口 抽风部位,漏孔畅通,撒入适量、均匀。

此文档下载收益归作者所有

下载文档
你可能关注的文档
收起
展开
