热电 公司 仪表 抽检 管理制度

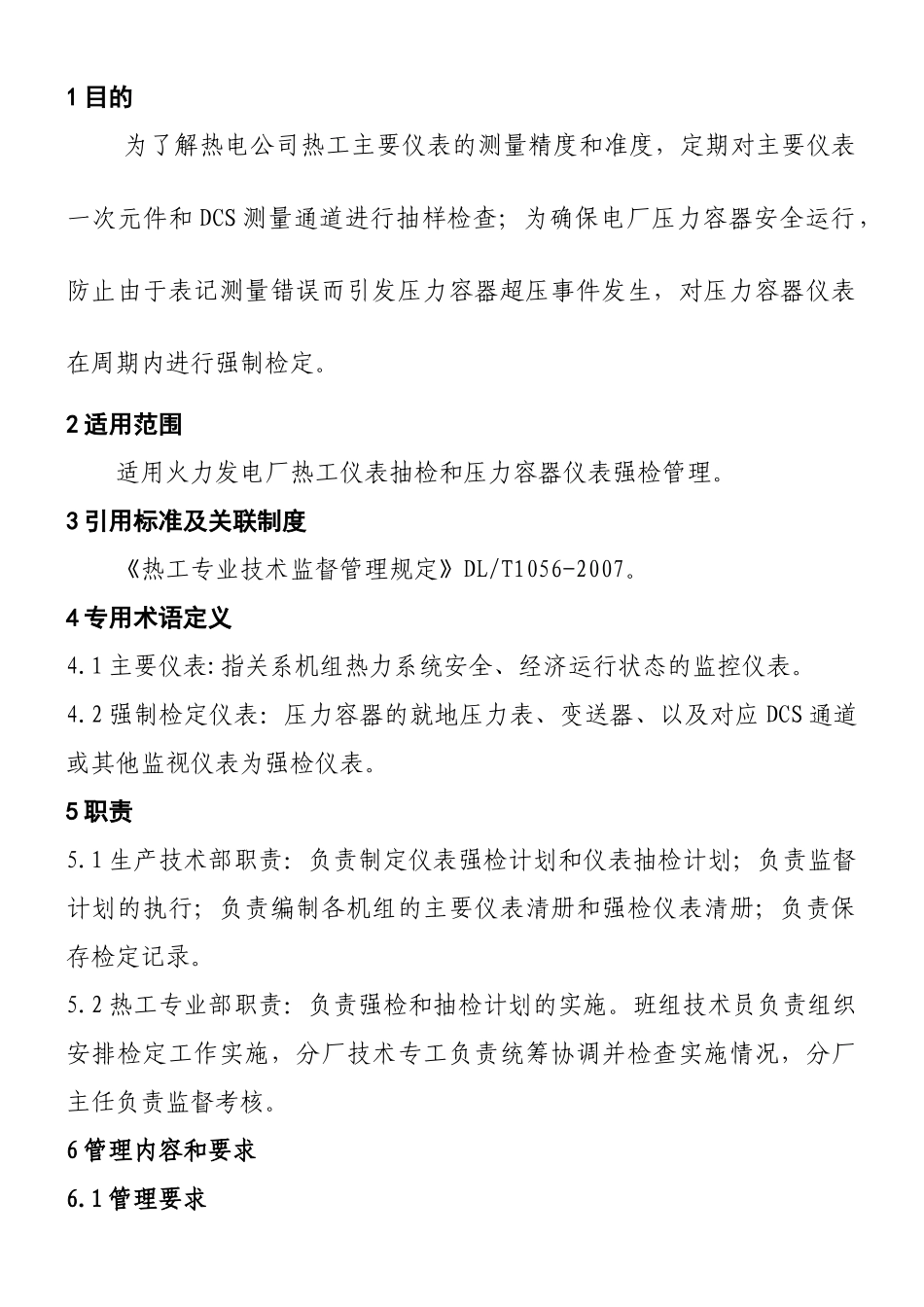

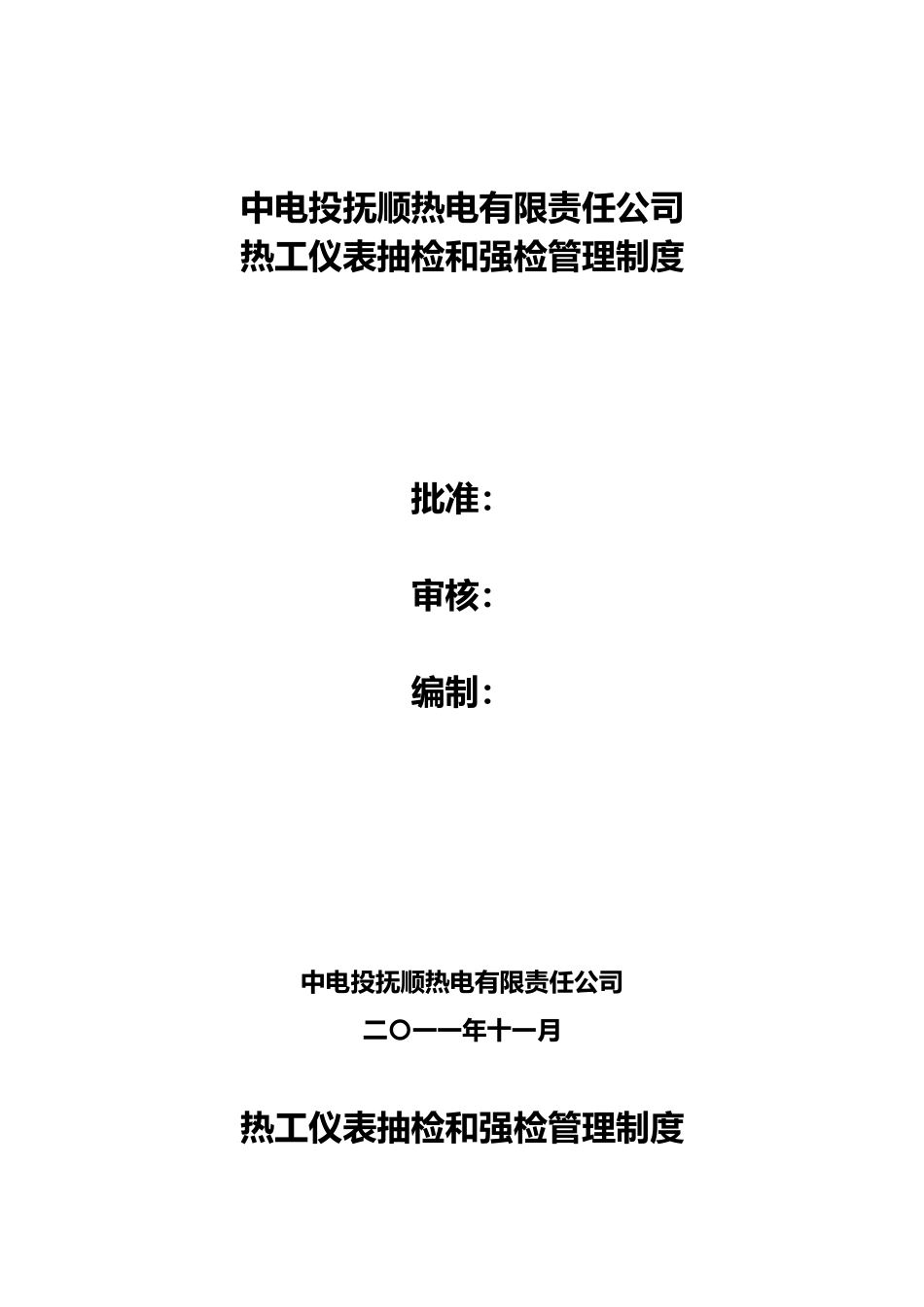

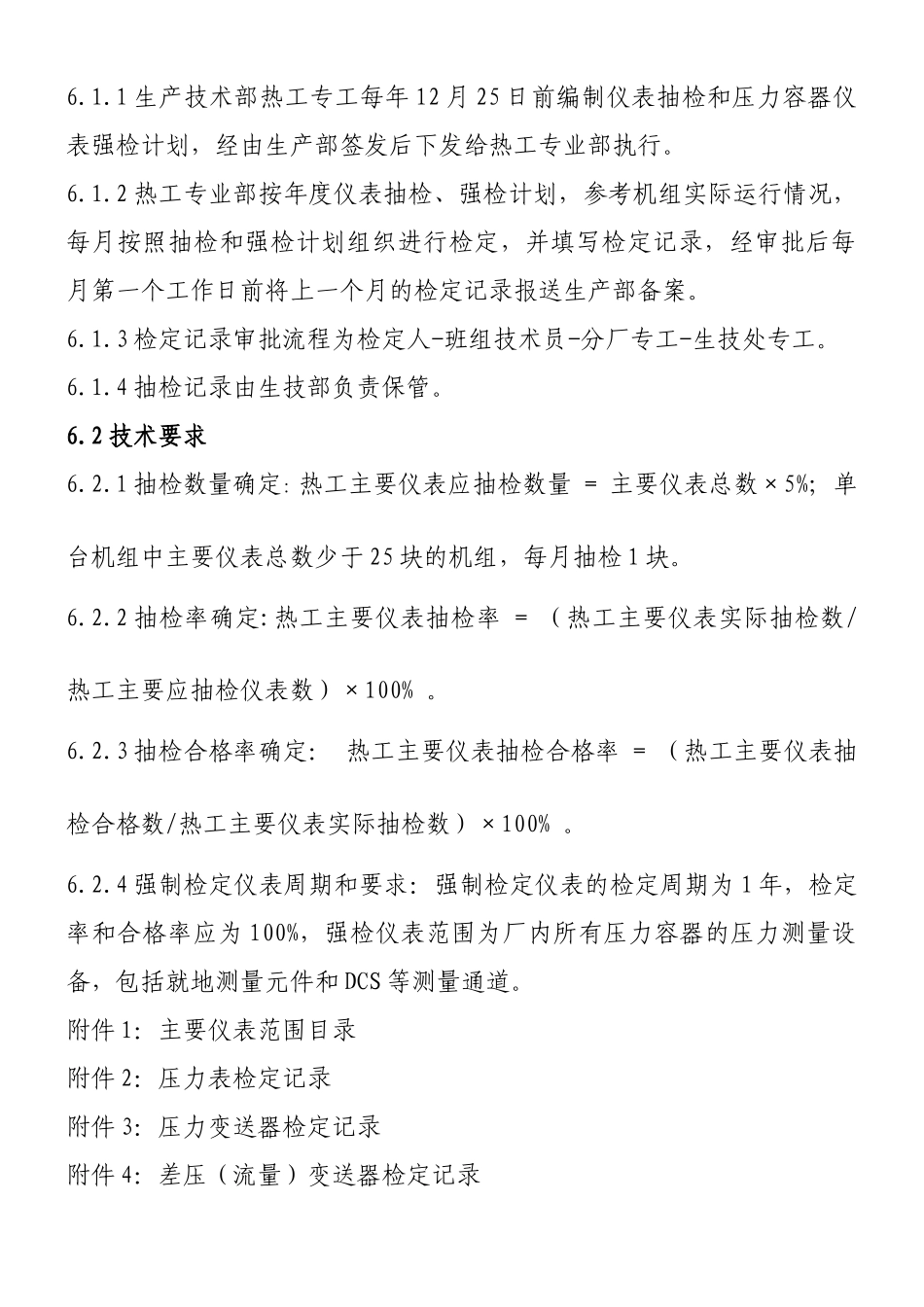

中电投抚顺热电有限责任公司 热工仪表抽检和强检管理制度 批准: 审核: 编制: 中电投抚顺热电有限责任公司 二〇一一年十一月 热工仪表抽检和强检管理制度 1目的 为了解热电公司热工主要仪表的测量精度和准度,定期对主要仪表一次元件和DCS测量通道进行抽样检查;为确保电厂压力容器安全运行,防止由于表记测量错误而引发压力容器超压事件发生,对压力容器仪表在周期内进行强制检定。 2适用范围 适用火力发电厂热工仪表抽检和压力容器仪表强检管理。 3引用标准及关联制度 《热工专业技术监督管理规定》DL/T1056-2007。 4专用术语定义 4.1主要仪表:指关系机组热力系统安全、经济运行状态的监控仪表。 4.2强制检定仪表:压力容器的就地压力表、变送器、以及对应DCS通道或其他监视仪表为强检仪表。 5职责 5.1生产技术部职责:负责制定仪表强检计划和仪表抽检计划;负责监督计划的执行;负责编制各机组的主要仪表清册和强检仪表清册;负责保存检定记录。 5.2热工专业部职责:负责强检和抽检计划的实施。班组技术员负责组织安排检定工作实施,分厂技术专工负责统筹协调并检查实施情况,分厂主任负责监督考核。 6管理内容和要求 6.1管理要求 6.1.1生产技术部热工专工每年12月25日前编制仪表抽检和压力容器仪表强检计划,经由生产部签发后下发给热工专业部执行。 6.1.2热工专业部按年度仪表抽检、强检计划,参考机组实际运行情况,每月按照抽检和强检计划组织进行检定,并填写检定记录,经审批后每月第一个工作日前将上一个月的检定记录报送生产部备案。 6.1.3检定记录审批流程为检定人-班组技术员-分厂专工-生技处专工。 6.1.4抽检记录由生技部负责保管。 6.2技术要求 6.2.1抽检数量确定:热工主要仪表应抽检数量 = 主要仪表总数×5%;单台机组中主要仪表总数少于25块的机组,每月抽检1块。 6.2.2抽检率确定:热工主要仪表抽检率 = (热工主要仪表实际抽检数/热工主要应抽检仪表数)×100% 。 6.2.3抽检合格率确定: 热工主要仪表抽检合格率 = (热工主要仪表抽检合格数/热工主要仪表实际抽检数)×100% 。 6.2.4强制检定仪表周期和要求:强制检定仪表的检定周期为1年,检定率和合格率应为100%,强检仪表范围为厂内所有压力容器的压力测量设备,包括就地测量元件和DCS等测量通道。 附件1:主要仪表范围目录 附件2:压力表检定记录 附件3:压力变送器检定记录 附件4:差压(流量)变送器检定记录 附件5:仪表抽检(强检)计划表 附件6:主要仪表(强制仪表)清册 附件7:仪表抽检、强检管理流程图 附件1:主要仪表范围目录 A.锅炉方面 汽包水位表,汽包饱和蒸汽压力表,汽包壁温表,主蒸汽压力表、温度表、流量表,再热蒸汽温度表、压力表,主给水压力表、温度表、流量表,直流炉中间点蒸汽温度表,直流炉汽水分离器水位表,排烟温度表,烟气氧量表,炉膛压力表,磨煤机出口混合物温度表,煤粉仓煤粉温度表,燃油炉进油压力表、流量表,过热器管壁温度表,再热器管壁温度表。 B.汽机、发电机方面 主蒸汽压力表、温度表、流量表,再热蒸汽温度表、压力表,各级抽汽压力表,监视段蒸汽压力表,轴封蒸汽压力表,汽机转速表,轴承温度表,轴承回油温度表,推力瓦温度表,排气真空表,排汽温度表,调速油压力表,润滑油压力表,供热流量表,凝结水流量表,轴承振动表,发电机定子、转子冷却水流量表,轴向位移指示表,差胀指示表,汽缸膨胀指示表,汽缸与法兰螺栓温度表,发电机定子线圈及铁芯温度表、发电机氢气压力表。 C.辅助系统方面 除氧器蒸汽压力表,除氧器水箱水位表,除氧器给水氧量表,给水泵润滑油压力表,高压给水泵轴承温度表,热网送汽、水母管水温度表,热网送汽、水流量表、压力表。 强制检定仪表:电厂确定的压力容器的压力测量仪表以及对应测量通道。 附件2:压力表检定记录 压力表检定记录表 (检定表格略) 表格要求: 1. 压力变表检定记录表见常规记录表格。 2. 在常规表格背面增加常规压力表的检定方法和注意事项。 3. 签字人员应有检定人员、班组验收人员、分厂验收人员、生技处验收人员。 附件3:压力变送器检定记录 压力变送器检定记录表 (检定记录略) 表格要求: 1. 压力变送器检定记录表见常规记录表格,增加对应DCS通道精度检测表格。 2. 在常规表格背面增加常规变送器及通道检测的检定方法和注意事项。 3. 签字人员应有检定人员、班组验收人员、分厂验收人员、生技处验收人员。 附件4:差压(流量)变送器检定记录 差压(流量)变送器检定记录表 (检定记录略) 表格要求: 1. 差压(流量)变送器检定记录表见常规记录表格,增加对应通道DCS检测表格。 2. 在常规表格背面增加常规变送器及DCS通道的检定方法和注意事项。 签字人员应有检定人员、班组验收人员、分厂验收人员、生技处验收人员。 附件5:仪表抽检(强检)计划表 年度热工仪表抽检(强检)计划表 检定时间 数量 检定仪表信息 机组 设备中文名 编号 安装位置 1月 #1机组 汽包水位变送器 PT1001 锅炉45米平台东南角 2月 12月 合计 审批:(生技处主管领导签字) 编制:(生技热工专工) 表格一式两份,一份生技专工保留一份检修分厂保留 附件6:主要仪表(强制检定仪表)清册 发电公司主要仪表(强制检定仪表)清册 序号 就地仪表名称 型号 仪表编号 安装位置 对应DCS测量通道号 1 2 注:强制仪表清册和主要仪表清册分开编制 附件7: 仪表抽检、强检管理流程图 附件1: 热工主要仪表抽检、强检执行程序 每年组织修订并编写下一年检定计划 发电公司 热工专业部 生技处专工组织编制全厂主要仪表和强检仪表清册。每年编写仪表抽检、强检计划。 上年12月25日前完成 生技处主任审核仪表抽检和强检计划 是否通过 下发到热工专业部 每月实施 班组每月按照计划实施仪表检定计划 每月检定记录经审批后月末报送生技部存留
