第四章
计算机数控CNC系统
第四
计算机
数控
CNC
系统

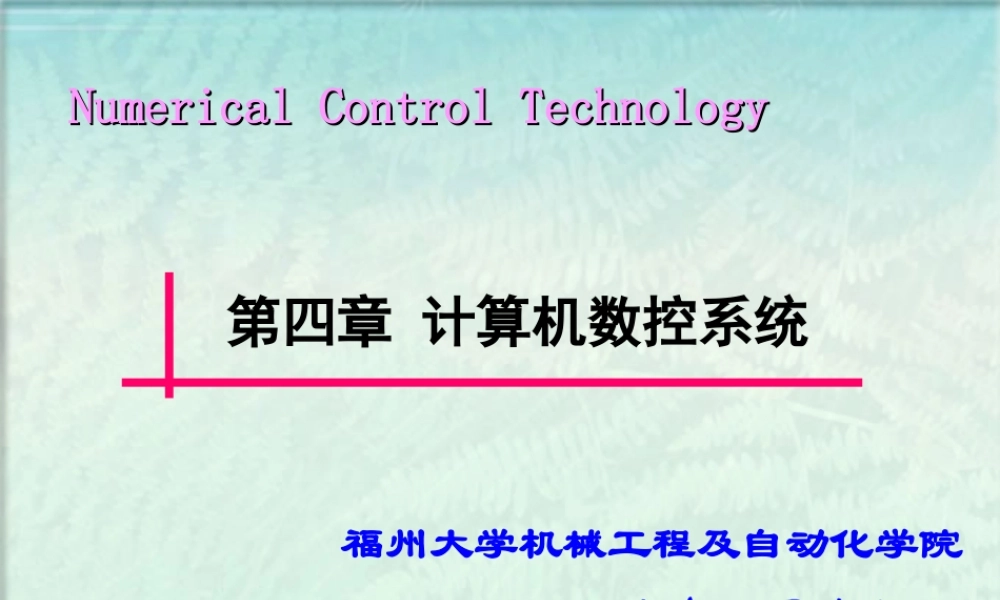

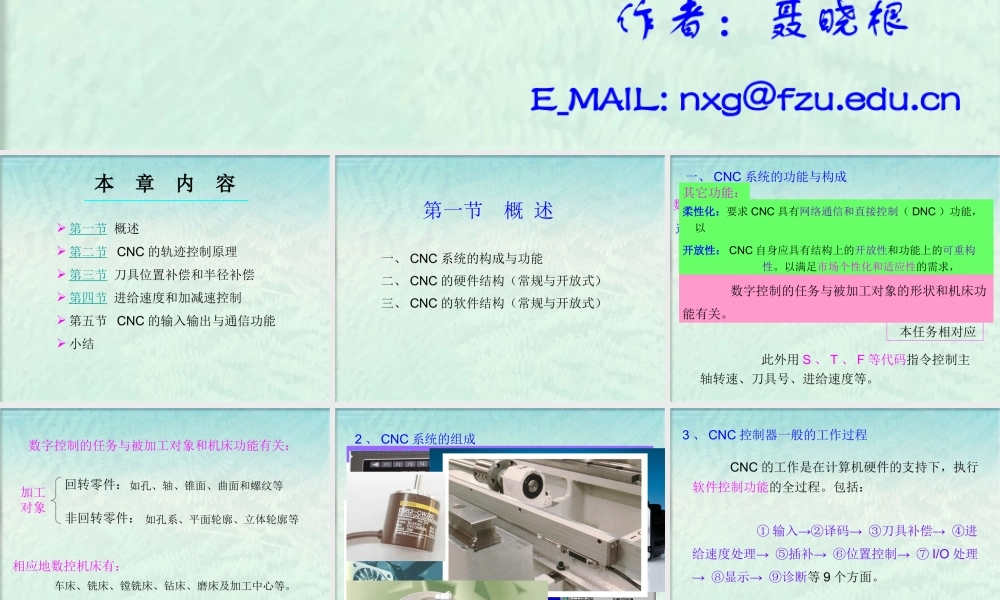

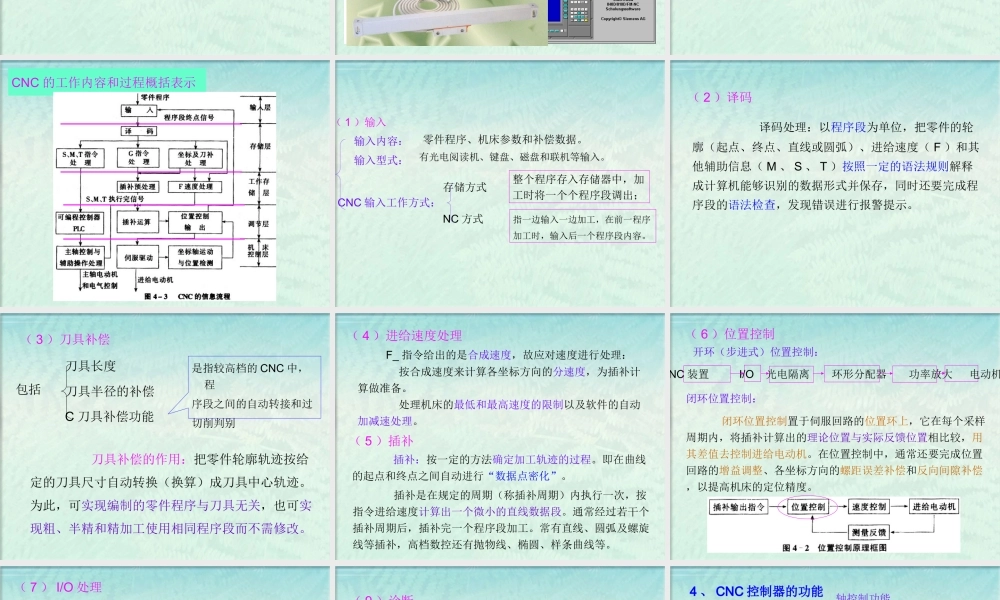

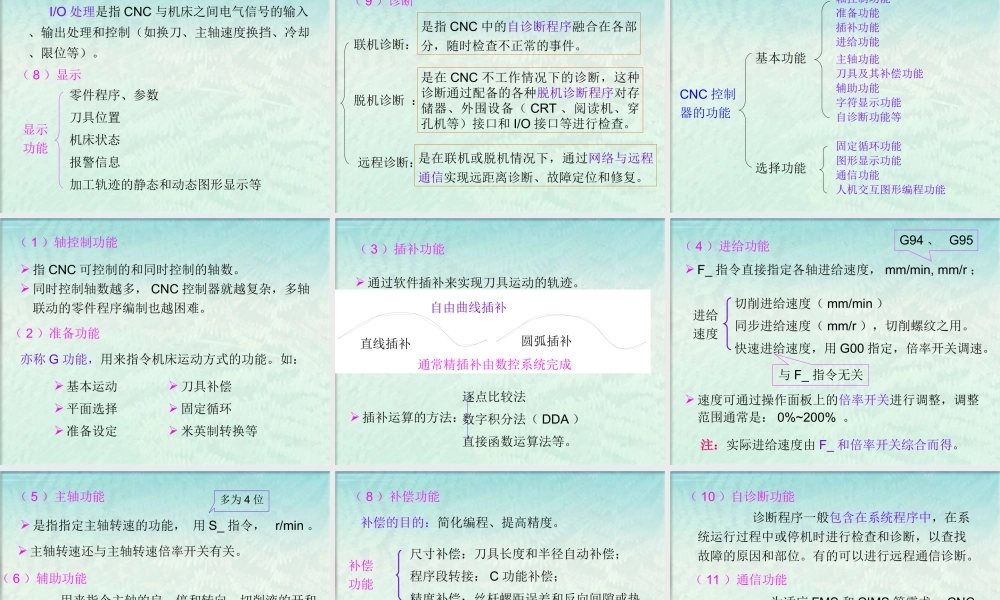

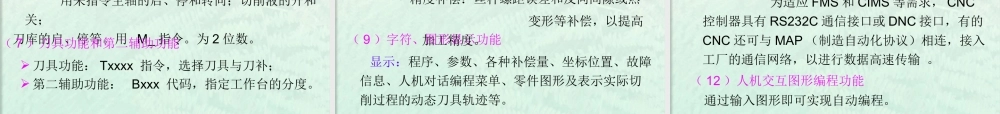

作者：聂晓根,福州大学机械工程及自动化学院,Numerical Control Technology,E_MAIL:,第四章 计算机数控系统,本 章 内 容,第一节 概述第二节 CNC的轨迹控制原理第三节 刀具位置补偿和半径补偿第四节 进给速度和加减速控制第五节 CNC的输入输出与通信功能小结,第一节 概 述,一、CNC系统的构成与功能 二、CNC的硬件结构（常规与开放式）三、CNC的软件结构（常规与开放式）,一、CNC系统的功能与构成,1、数字控制的（根本）任务,数控系统用G代码和M代码指令与其根本任务相对应,此外用S、T、F等代码指令控制主轴转速、刀具号、进给速度等。,数控机床的任务：,通过数字控制的方法制造各种规定几何形状的零件。,数字控制的任务与被加工对象的形状和机床功能有关。,相应地数控机床有：车床、铣床、镗铣床、钻床、磨床及加工中心等。,数字控制的任务与被加工对象和机床功能有关：,如孔、轴、锥面、曲面和螺纹等,如孔系、平面轮廓、立体轮廓等,2、CNC系统的组成,CNC系统的组成：由数控计算机、程序输入/输出装置、机床控制装置组成。即包括程序、输入/输出设备、CNC控制器、可编程控制器、主轴驱动单元和进给驱动单元等。,3、CNC控制器一般的工作过程,CNC的工作是在计算机硬件的支持下，执行软件控制功能的全过程。包括：,输入译码 刀具补偿 进给速度处理 插补 位置控制 I/O处理 显示 诊断等9个方面。,CNC的工作内容和过程概括表示,
