6.数控机床的典型部件.ppt

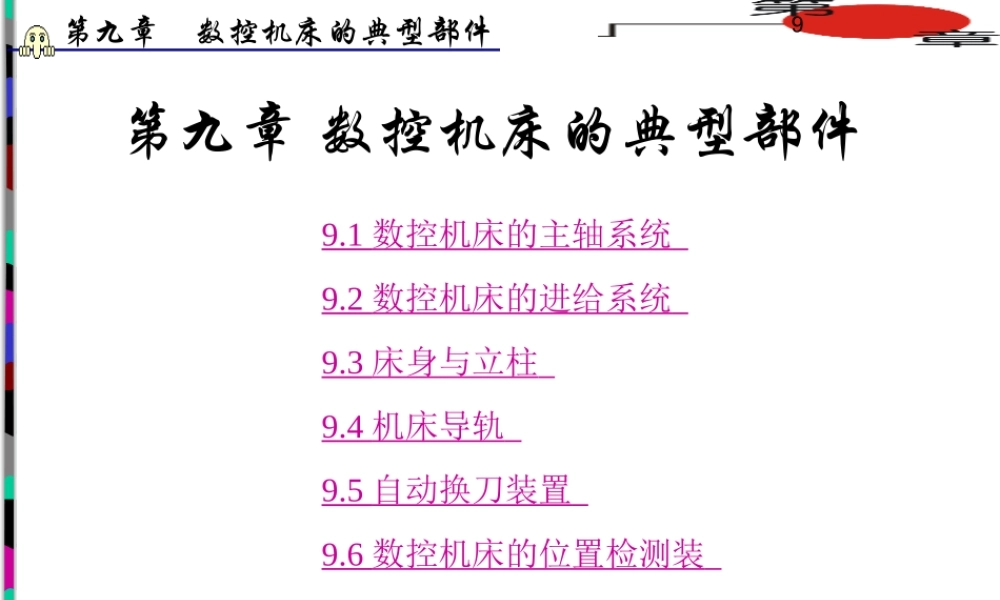

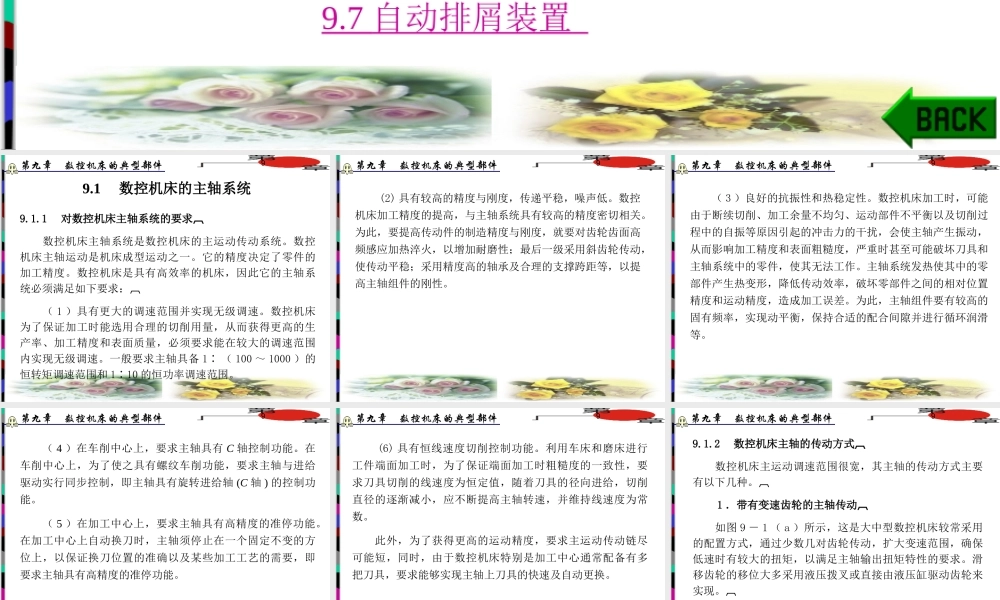

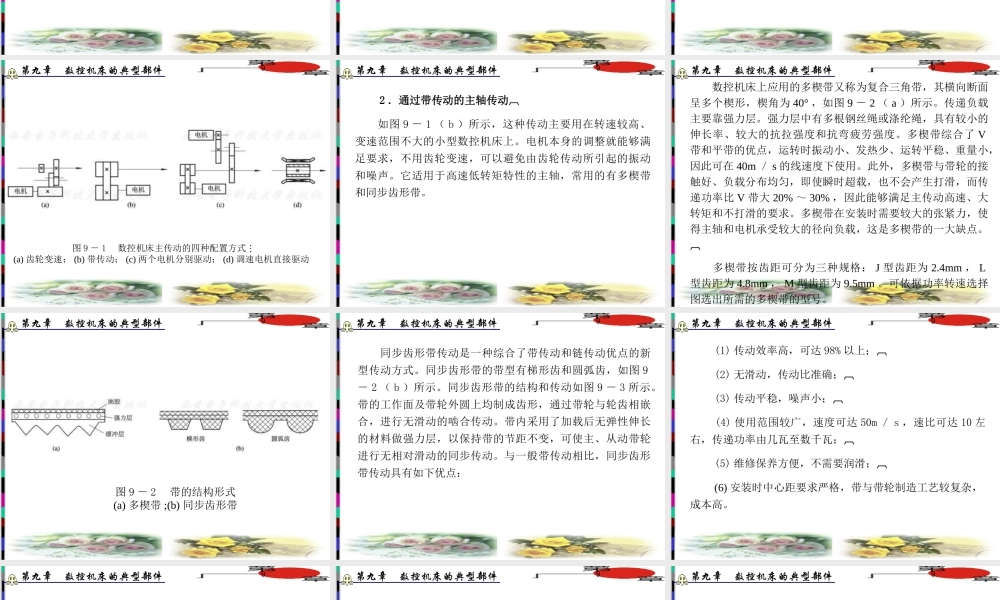

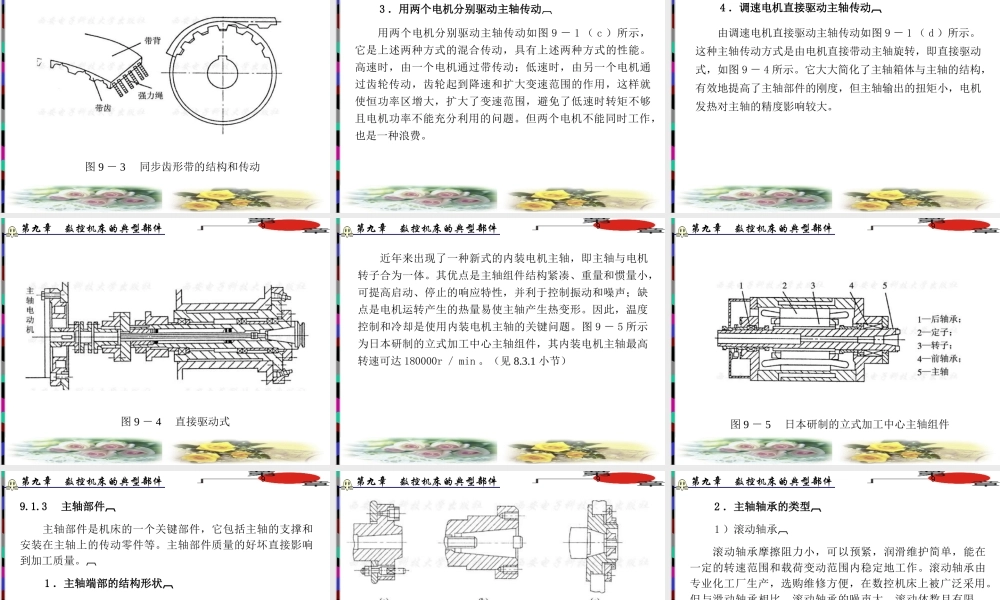

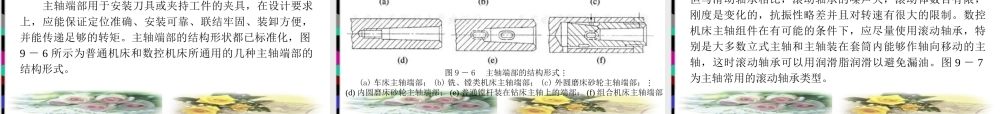

第九章 数控机床的典型部件,9.1 数控机床的主轴系统 9.2 数控机床的进给系统 9.3 床身与立柱 9.4 机床导轨 9.5 自动换刀装置 9.6 数控机床的位置检测装 9.7 自动排屑装置,9.1数控机床的主轴系统,9.1.1对数控机床主轴系统的要求数控机床主轴系统是数控机床的主运动传动系统。数控机床主轴运动是机床成型运动之一。它的精度决定了零件的加工精度。数控机床是具有高效率的机床，因此它的主轴系统必须满足如下要求：（1）具有更大的调速范围并实现无级调速。数控机床为了保证加工时能选用合理的切削用量，从而获得更高的生产率、加工精度和表面质量，必须要求能在较大的调速范围内实现无级调速。一般要求主轴具备1（1001000）的恒转矩调速范围和110的恒功率调速范围。,(2)具有较高的精度与刚度，传递平稳，噪声低。数控机床加工精度的提高，与主轴系统具有较高的精度密切相关。为此，要提高传动件的制造精度与刚度，就要对齿轮齿面高频感应加热淬火，以增加耐磨性；最后一级采用斜齿轮传动，使传动平稳；采用精度高的轴承及合理的支撑跨距等，以提高主轴组件的刚性。,（3）良好的抗振性和热稳定性。数控机床加工时，可能由于断续切削、加工余量不均匀、运动部件不平衡以及切削过程中的自振等原因引起的冲击力的干扰，会使主轴产生振动，从而影响加工精度和表面粗糙度，严重时甚至可能破坏刀具和主轴系统中的零件，使其无法工作。主轴系统发热使其中的零部件产生热变形，降低传动效率，破坏零部件之间的相对位置精度和运动精度，造成加工误差。为此，主轴组件要有较高的固有频率，实现动平衡，保持合适的配合间隙并进行循环润滑等。,（4）在车削中心上，要求主轴具有C轴控制功能。在车削中心上，为了使之具有螺纹车削功能，要求主轴与进给驱动实行同步控制，即主轴具有旋转进给轴(C轴)的控制功能。（5）在加工中心上，要求主轴具有高精度的准停功能。在加工中心上自动换刀时，主轴须停止在一个固定不变的方位上，以保证换刀位置的准确以及某些加工工艺的需要，即要求主轴具有高精度的准停功能。,(6)具有恒线速度切削控制功能。利用车床和磨床进行工件端面加工时，为了保证端面加工时粗糙度的一致性，要求刀具切削的线速度为恒定值，随着刀具的径向进给，切削直径的逐渐减小，应不断提高主轴转速，并维持线速度为常数。此外，为了获得更高的运动精度，要求主运动传动链尽可能短，同时，由于数控机床特别是加工中心通常配备有多把刀具，要求能够实现主轴上刀具的快速及自动更换。,9.1.2数控机床主轴的传动方式数控机床主运动调速范围很宽，其主轴的传动方式主要有以下几种。1带有变速齿轮的主轴传动如图91（a）所示，这是大中型数控机床较常采用的配置方式，通过少数几对齿轮传动，扩大变速范围，确保低速时有较大的扭矩，以满足主轴输出扭矩特性的要求。滑移齿轮的移位大多采用液压拨叉或直接由液压缸驱动齿轮来实现。,图91数控机床主传动的四种配置方式(a)齿轮变速；(b)带传动；(c)两个电机分别驱动；(d)调速电机直接驱动,2通过带传动的主轴传动如图91（b）所示，这种传动主要用在转速较高、变速范围不大的小型数控机床上。电机本身的调整就能够满足要求，不用齿轮变速，可以避免由齿轮传动所引起的振动和噪声。它适用于高速低转矩特性的主轴，常用的有多楔带和同步齿形带。,数控机床上应用的多楔带又称为复合三角带，其横向断面呈多个楔形，楔角为40，如图92（a）所示。传递负载主要靠强力层。强力层中有多根钢丝绳或涤纶绳，具有较小的伸长率、较大的抗拉强度和抗弯疲劳强度。多楔带综合了V带和平带的优点，运转时振动小、发热少、运转平稳、重量小，因此可在40ms的线速度下使用。此外，多楔带与带轮的接触好、负载分布均匀，即使瞬时超载，也不会产生打滑，而传递功率比V带大20%30%，因此能够满足主传动高速、大转矩和不打滑的要求。多楔带在安装时需要较大的张紧力，使得主轴和电机承受较大的径向负载，这是多楔带的一大缺点。多楔带按齿距可分为三种规格：J型齿距为2.4mm，L型齿距为4.8mm，M型齿距为9.5mm。可依据功率转速选择图选出所需的多楔带的型号。,图92带的结构形式(a)多楔带;(b)同步齿形带,同步齿形带传动是一种综合了带传动和链传动优点的新型传动方式。同步齿形带的带型有梯形齿和圆弧齿，如图92（b）所示。同步齿形带的结构和传动如图93所示。带的工作面及带轮外圆上均制成齿形，通过带轮与轮齿相嵌合，进行无滑动的啮合传动。带内采用了加载后无弹性伸长的材料做强力层，以保持带的节距不变，可使主、从动带轮进行无相对滑动的同步传动。与一般带传动相比，同步齿形带传动具有如下优点：,(1)传动效率高，可达98%以上；(2)无滑动，传动比准确；(3)传动平稳，噪声小；(4)使用范围较广，速度可达50ms，速比可达10左右，传递功率由几瓦至数千瓦；(5)维修保养方便，不需要润滑；(6)安装时中心距要求严格，带与带轮制造工艺较复杂，成本高。,图93同步齿形带的结构和传动,3用两个电机分别驱动主轴传动用两个电机分别驱动主轴传动如图91（c）所示，它是上述两种方式的混合传动，具有上述两种方式的性能。高速时，由一个电机通过带传动；低速时，由另一个电机通过齿轮传动，齿轮起到降速和扩大变速范围的作用，这样就使恒功率区增大，扩大了变速范围，避免了低速时转矩不够且电机功率不能充分利用的问题。但两个电机不能同时工作，也是一种浪费。,4调速电机直接驱动主轴传动由调速电机直接驱动主轴传动如图91（d）所示。这种主轴传动方式是由电机直接带动主轴旋转，即直接驱动式，如图94所示。它大大简化了主轴箱体与主轴的结构，有效地提高了主轴部件的刚度，但主轴输出的扭矩小，电机发热对主轴的精度影响较大。,图94直接驱动式,近年来出现了一种新式的内装电机主轴，即主轴与电机转子合为一体。其优点是主轴组件结构紧凑、重量和惯量小，可提高启动、停止的响应特性，并利于控制振动和噪声；缺点是电机运转产生的热量易使主轴产生热变形。因此，温度控制和冷却是使用内装电机主轴的关键问题。图95所示为日本研制的立式加工中心主轴组件，其内装电机主轴最高转速可达180000rmin。（见8.3.1小节）,图95日本研制的立式加工中心主轴组件,9.1.3主轴部件主轴部件是机床的一个关键部件，它包括主轴的支撑和安装在主轴上的传动零件等。主轴部件质量的好坏直接影响到加工质量。1主轴端部的结构形状主轴端部用于安装刀具或夹持工件的夹具，在设计要求上，应能保证定位准确、安装可靠、联结牢固、装卸方便，并能传递足够的转矩。主轴端部的结构形状都已标准化，图96所示为普通机床和数控机床所通用的几种主轴端部的结构形式。,图96主轴端部的结构形式(a)车床主轴端部；(b)铣、镗类机床主轴端部；(c)外圆磨床砂轮主轴端部；(d)内圆磨床砂轮主轴端部；(e)普通镗杆装在钻床主轴上的端部；(f)组合机床主轴端部,2主轴轴承的类型1）滚动轴承滚动轴承摩擦阻力小，可以预紧，润滑维护简单，能在一定的转速范围和载荷变动范围内稳定地工作。滚动轴承由专业化工厂生产，选购维修方便，在数控机床上被广泛采用。但与滑动轴承相比，滚动轴承的噪声大，滚动体数目有限，刚度是变化的，抗振性略差并且对转速有很大的限制。数控机床主轴组件在有可能的条件下，应尽量使用滚动轴承，特别是大多数立式主轴和主轴装在套筒内能够作轴向移动的主轴，这时滚动轴承可以用润滑脂润滑以避免漏油。图97为主轴常用的滚动轴承类型。,图97主轴常用的滚动轴承(a)锥孔双列圆柱滚子轴承；(b)双列推力向心球轴承；(c)双列圆锥滚子轴承；(d)带凸肩的双列空心圆柱滚子轴承；(e)带预紧弹簧的单列圆锥滚子轴承；(f)角接触滚子轴承,2）滑动轴承滑动轴承在数控机床上最常使用的是静压滑动轴承。静压滑动轴承的油膜压强是由液压缸从外界供给的，它和主轴转与不转、转速的高低无关（忽略旋转时的动压效应）。它的承载能力不随转速而变化，而且无磨损，启动和运转时摩擦阻力力矩相同，因此静压轴承的刚度大，回转精度高，但静压轴承需要一套液压装置，成本较高。,3主轴轴承的支撑形式主轴轴承的支撑形式主要取决于主轴转速特性的速度因素和对主轴刚度的要求。主轴轴承常见的支撑形式有以下三种，如图98所示。,图98主轴轴承常见的支撑形式(a)形式一；(b)形式二；(c)形式三,（1）前支撑采用双列短圆柱滚子轴承和60角接触双列向心推力球轴承组合，后支撑采用成对向心推力球轴承(见图98（a）)。此配置可提高主轴的综合刚度，满足强力切削的要求。它普遍用于各类数控机床主轴。（2）前支撑采用高精度双列向心推力球轴承(见图98（b）)。向心推力轴承有良好的高速性，主轴最高转速可达4000rmin，但它的承载能力小，适于高速、轻载、高精密的数控机床主轴。,（3）前后支撑分别采用双列和单列圆锥滚子轴承(见图98（c）)。这种轴承的径向和轴向刚度高，能承受重载荷，尤其是可承受较强的动载荷。其安装、调整性能好，但这种支撑方式限制了主轴转速和精度，因此可用于中等精度、低速、重载的数控机床的主轴。,4滚动轴承的间隙与预紧滚动轴承存在较大间隙时，载荷将集中作用于受力方向上的少数滚动体上，使得轴承刚度下降，承载能力下降，旋转精度变差。将滚动轴承进行适当预紧，使滚动体与内外圈滚道在接触处产生一定量的预变形，就可使受载后承载的滚动体数量增多，受力趋向均匀，从而提高轴承承载能力和刚度，有利于减少主轴回转轴线的漂移，提高旋转精度。但过盈量不宜太大，否则会使轴承的摩擦磨损加剧，承载能力显著下降。公差等级、轴承类型和工作条件不同的主轴组件，其轴承所需的预紧量各有所不同。因此，主轴组件必须具备轴承间隙的调整机构。,5滚动轴承的精度主轴部件所用滚动轴承的精度有高级E、精密级D、特精级C和超精级B。前支撑的精度一般比后支撑的精度高一级，也可以用相同的精度等级。普通精度的机床通常前支撑取C，D级，后支撑用D，E级。特高精度的机床前后支撑均用B级。,9.1.4主轴的准停主轴准停功能又称为主轴定位功能，即当主轴停止时，控制其停于固定位置，这是自动换刀所必需的功能。在自动换刀的镗铣加工中心上，切削的转矩通常是通过刀杆的端面键来传递的，这就要求主轴具有准确定位于圆周上特定角度的功能。主轴准停换刀如图99所示。当加工阶梯孔或精镗孔后退刀时，为防止刀具与小阶梯孔碰撞或拉毛已精加工的孔表面，必须先让刀，再退刀，因此，刀具就必须具有定位功能。主轴准停阶梯孔或精镗孔如图910所示。,图99主轴准停换刀示意图,图910主轴准停阶梯孔或精镗孔示意图,1机械准停控制图911为典型的V形槽轮定位盘机械准停原理示意图。带有V形槽的定位盘与主轴端面保持一定的关系，以确定定位位置。当准停指令到来时，首先使主轴减速至某一可以设定的低速转动，当无触点开关有效信号被检测到后，立即使主轴电动机停转并断开主轴传动链，此时主轴电动机与主轴传动件依惯性继续空转，同时准停油缸定位销伸出并压向定位盘。当定位盘V形槽与定位销正对时，由于油缸的压力，定位销插入V形槽中，准停到LS2信号有效，表明准停动作完成。这里LS1为准停释放信号。采用这种准停方式，必须有一定的逻辑互锁，即LS2有效时才能进行下面诸如换刀等动作。而只有当LS1有效时才能启动主轴电动机正常运转。上述准停功能通常可由数控系统所配的可编程控制器完成。,图911典型的V形槽轮定位盘机械准停原理示意图,2电气准停控制目前国内外中高档数控系统均采用电气准停控制。采用电气准停控制有如下优点：(1)简化机械结构。与机械准停相比，电气准停只需在这种旋转部件和固定部件上安装传感器即可。（2）缩短准停时间。准停时间包括在换刀时间内，而换刀时间是加工中心的一项重要指标。若采用电气准停，即使主轴在高速转动时，也能快速定位于准停位置。（3）可靠性增加。由于无需复杂的机械、开关和液压缸等装置，也没有机械准停所形成的机械冲击，因此准停控制的寿命与可靠性大大增加。,（4）性能价格比提高。由于简化了机械结构和强电控制逻辑，因此这部分的成本大大降低。但电气准停常作为选择功能，这是因为订购电气准停附件需另加费用。但总体来看，其性价比比机械准停大大提高。,1）磁传感器主轴准停控制磁传感器主轴准停控制由主轴驱动自身完成。主轴驱动完成准停后会向数控装置回答完成信号ORE，然后数控系统再进行下面的工作。其基本结构如图68所示。当主轴转动或停止时，一旦接收到数控装置发来的准停开关信号，主轴立即加速或减速至某一准停速度(可在主轴驱动装置中设定)。主轴到达准停速度且准停位置到达时(即磁发体与磁传感器对准)，主轴立即减速至某一爬行速度(可在主轴驱动装置中设定)。然后当磁传感器信号出现时，主轴驱动立即进入磁传感器作为反馈元件的位置闭环控制，目标位置为准停位置。准停完成后，主轴驱动装置输出准停完成信号给数控装置，从而可进行自动换刀(ATC)或其他动作。磁发体与磁传感器在主轴上的位置如图912所示。,图912磁发体与磁传感器在主轴上的位置,2)编码器主轴准停控制图913为编码器主轴准停控制原理图。可采用主轴电动机内部安装的编码器信号(来自于主轴驱动装置)，也可以在主轴上直接安装另外一个编码器。采用前一种方式要注意传动链对主轴准停精度的影响。主轴驱动装置内部可自动转换，使主轴驱动处于速度控制或位置控制状态。准停角度可由外部开关量(12位)设定，这一点与磁准停不同，磁准停的角度无法随意设定，要想调整准停位置，只有调整磁发体与磁传感器的相对位置。其步骤与传感器类似。,图913编码器主轴准停控制原理图,3）数控系统主轴准停控制这种准停控制方式是由数控系统完成的，采用这种控制方式时需注意以下问题：（1）数控系统须具有主轴闭环控制功能。通常为避免冲击，主轴驱动都具有软启动功能，但这对主轴位置闭环控制会产生不良影响。此时，若位置增益过低，则准停精度和刚度(克服外界扰动的能力)不能满足要求；若过高，则会产生严重的定位振荡现象。因此必须使主轴进入伺服状态，此时其特性与进给伺服系统相近，才可进行位置控制。,（2）当采用电动机轴端编码器信号反馈给数控装置时，主轴传动链精度可能对主轴精度产生影响。数控系统控制主轴准停的原理与进给位置控制的原理非常相似，如图914所示。当采用数控系统控制主轴准停时，角度指定由数控系统内部设定，因此准停角度的设定更加方便。其工作原理是：,数控系统执行准停指令M19或M19S*时，首先将M19送至可编程控制器，可编程控制器经译码送出控制信号使主轴驱动进入伺服状态，同时数控系统控制主轴电动机降速并寻找零位脉冲C，然后进入位置闭环控制状态。如执行：M19，无S指令，则主轴定位于相对于零位脉冲C的某一缺省位置(可由数控系统设定)。如执行M19S*，则主轴定位于指令位置，也就是相对零位脉冲S*的角度位置。,图914数控系统主轴准停控制原理图,例M03S1000/主轴以1000rmin正转M19/主轴准停于缺省位置M19S100/主轴准停转至100处S1000/主轴再次以1000rmin正转M19S200/主轴准停至200处,9.1.5主轴的润滑与密封1主轴轴承的润滑方式在数控机床上，主轴轴承润滑方式有：油脂润滑、油液循环润滑、油雾润滑和油气润滑等。（1）油脂润滑方式。它是目前在数控机床的主轴轴承上最常用的润滑方式，特别是在前支撑轴承上更为常用。当然，如果主轴箱中没有冷却润滑油系统，那么后支撑轴承和其他轴承一般也采用油脂润滑方式。主轴轴承油脂封入量通常为轴承空间容量的10%，切忌随意填满，因为油脂过多，会加剧主轴发热。若用油脂润滑方式，则要采用有效的密封措施，以防止切削液或润滑油进入轴承中。,(2)油液循环润滑。在数控机床主轴上，有采用油液循环润滑方式的，例如装有GAMET轴承的主轴，即可使用这种方式。对一般主轴轴承来说，后支撑上采用这种润滑方式比较常见。恒温油液循环润滑冷却方式如图915所示。由油温自动控制箱控制的恒温油液，经油泵打到润轴箱，其中一路沿主轴前支撑套外圈上的螺旋槽流动，以带走主轴轴承所发出的热量；另一条路通过主轴箱内的分油器，把恒温油喷射到传动齿轮和传动轴支撑轴承上，以带走它们所产生的热量。这种方式的润滑和降温效果都很好。,图915恒温油液循环润滑冷却方式,（3）油雾润滑方式。油雾润滑方式是将油液经高压气体雾化后，从喷嘴喷到需润滑的部位的润滑方式。由于是雾状油液，其吸热性好，又无油液搅拌作用，因此常用于高速主轴轴承的润滑。但是油雾容易吹出，污染环境，目前欧洲有些国家已经禁止使用这种润滑方式。（4）油气润滑方式。油气润滑方式是针对高速主轴而开发的新型润滑方式。它是用极微量油（816min约0.03cm3油）润滑轴承，以抑制轴承发热。其润滑原理如图916所示。油箱中的油位开关和管路中的压力开关确保在油箱中无油或压力不足时，能自动切断主电动机电源。,图916油气润滑原理图,2.主轴的密封主轴的密封分接触式和非接触式两种。图917是几种非接触式密封的形式。图917（a）是利用轴承盖与轴的间隙密封的，轴承盖的孔内开槽则是为了提高密封效果。这种密封形式用在工作环境比较清洁的油脂润滑处；图917（b）是在螺母的外圆上开锯齿形环槽，当油向外流时，靠主轴传动的离心力把油沿斜面甩到端盖1的空腔内，油液流回箱内；图917（c）是迷宫式密封结构，在切屑多、灰尘大的工作环境下可获得可靠的密封效果，这种结构适用油脂或油液润滑的密封。非接触式的油液密封时，为了防漏，应保证回油能尽快排掉以及回油孔的畅通。,图917非接触式密封(a)形式一；(b)形式二；(c)形式三,图918接触式密封(a)油毡圈密封；(b)耐油橡胶密封圈密封,9.2数控机床的进给系统,9.2.1对数控机床进给系统的要求进给系统即进给驱动装置，是指将伺服电动机的旋转运动变为工作台直线运动的整个机械传动链。为确保数控机床进给系统的传动精度和工作平稳性等，数控机床进给传动系统必须满足如下要求：（1）摩擦阻力要小。在进给系统中要尽量减少传动件之间的摩擦阻力，尤其是减少丝杠传动和工作台运动导轨之间的摩擦，以消除低速进给爬行现象，从而提高整个伺服进给系统的稳定性。数控机床广泛采用滚珠丝杠和滚动导轨以及塑料导轨和静压导轨。,（2）传动刚度要高。进给传动系统的高传动刚度主要取决于丝杠螺母副(直线运动)或蜗轮蜗杆副(回转运动)及其支撑部件的刚度。传动刚度不足与摩擦阻力一起会导致工作台产生爬行现象以及造成反向死区，影响传动准确性。缩短传动链，合理选择丝杠尺寸以及对丝杠螺母副及支撑部件等进行预紧是提高传动刚度的有效途径。,（3）转动惯量要小。进给系统中每个部件的转动惯量对进给系统的启动、制动特性等都有直接的影响，尤其是高速运转零件的转动惯量。在满足传动强度和刚度的前提下，应尽可能使各零件的结构、配置合理，减小旋转零件的直径和质量，以减少运动部件的转动惯量。（4）谐振频率要高。为了提高进给系统的抗振性，应使机械构件具有高的固有频率和合适的阻尼，一般要求机械传动系统的固有频率应高于伺服驱动系统的23倍。,（5）传动间隙要小。机械间隙是造成进给系统反向死区的另一主要原因，因此，对传动链的各个环节，包括括齿轮副、丝杠螺母副、联轴器及其支撑部件等均应采用消除间隙的结构措施。,9.2.2齿轮传动副1直齿圆柱齿轮传动副消除间隙的方法直齿圆柱齿轮传动副有以下3种调整法。（1）偏心套调整法。图919所示为偏心套式消除间隙结构。电机1通过偏心套2安装到机床壳体上，通过转动偏心套2，使电动机中心轴线的位置向上，而从动齿轮轴线位置固定不变，因此两啮合齿轮的中心距减小，从而消除齿侧间隙。,图919偏心套消除间隙结构,（2）锥度齿轮轴向垫片调整法。锥度齿轮轴向垫片消除间隙结构如图920所示。齿轮1和齿轮2相啮合，其分度圆齿厚沿轴向方向略有锥度，这样就可用垫片3使齿轮2沿轴向移动，从而消除两齿轮的齿侧间隙。,图920锥度齿轮轴向垫片消除间隙结构,（3）双片薄齿轮错齿调整法。双片薄齿轮错齿消除间隙结构如图921所示。图921（a）所示是一种双片薄齿轮周向可调弹簧错齿消隙结构。两个相同齿数的薄片齿轮1和2与另一个宽齿轮啮合，两薄片齿轮可相对回转。在两个薄片齿轮1和2的端面均匀分布着4个螺孔，分别装上凸耳3和8。薄片齿轮1的端面还有另外4个通孔，凸耳8可以在其中穿过，弹簧4的两端分别钩在凸耳3和螺钉7上。通过螺母5调节弹簧4的拉力，调节完后用螺母6锁紧。弹簧的拉力使薄片齿轮错位，即两个双片齿轮的左、右齿面分别贴在宽齿轮齿槽的左、右齿面上，从而消除了齿侧间隙。,图921（b）是另一种双片薄齿轮周向弹簧错齿消隙结构。薄片齿轮1和2套装在一起，每片齿轮各开有两条周向通槽，在齿轮的端面上装有短柱3，用来安装弹簧4。装配时使弹簧4具有足够的拉力，使两个薄片齿轮的左、右面分别与宽齿轮的左、右面贴紧，以消除齿侧间隙。,图921双片薄齿轮错齿消除间隙结构(a)结构一；(b)结构二,2斜齿圆柱齿轮传动副消除间隙的方法斜齿圆柱齿轮传动副消除间隙的方法与直齿圆柱齿轮传动副中双片薄齿轮消除间隙的思路相似，也是用两个薄片齿轮和一个宽齿轮啮合，只是通过不同的方法使两个薄片齿轮沿轴向移动合适的距离后，相当于两薄片斜齿圆柱齿轮的螺旋线错开了一定的角度。两个齿轮与宽齿轮啮合时分别负责不同的方向(正向和反向)，从而起到消除间隙的作用。,斜齿圆柱齿轮传动副有以下两种调整方法。（1）斜齿轮轴向垫片调整法。图922所示为斜齿轮轴向垫片消除间隙结构，其原理与错齿调整法相同。薄片斜齿轮1和2的齿形拼装在一起加工，装配时在两薄片齿轮间装入已知厚度为t的垫片3，这样它的螺旋线便错开了，使两薄片斜齿轮分别与宽齿轮4的左、右齿面贴紧，从而消除间隙。垫片3的厚度t与齿侧间隙的关系可用下式表示：,t=cot（为螺旋角）,垫片厚度一般由测试法确定，往往要经几次修磨才能调整好。这种结构的齿轮承载能力较小，且不能自动补偿消除间隙，属刚性消除间隙的范畴。,图922斜齿轮轴向垫片消除间隙结构,（2）斜齿轮轴向压簧错齿调整法。图923所示为斜齿轮轴向压簧错齿消除间隙结构。该结构的消隙原理与轴向垫片调整法相似，所不同的是利用薄片斜齿轮2右面的弹簧压力使两个薄片齿轮产生相对轴向位移，从而使它们的左、右齿轮面分别与宽齿轮的左、右齿面贴紧，以消除齿侧间隙。图923（a）采用的是压簧，图923（b）采用的是碟形弹簧。弹簧3的压力可利用螺母5来调整，压力的大小要调整合适，压力过大会加快齿轮磨损，压力过小达不到消隙作用。这种结构能使齿轮间隙自动消除，并始终保持无间隙的啮合，但这种结构轴向尺寸较大，只适合于负载较小的场合。,图923斜齿轮轴向压簧错齿消除间隙结构,3锥齿轮传动副消除间隙的方法锥齿轮同圆柱齿轮一样，可用上述类似的方法来消除齿侧间隙。（1）锥齿轮轴向压簧调整法。图924所示为锥齿轮轴向压簧消除间隙结构。两个啮合着的锥齿轮1和2，其中在装有锥齿轮1的传动轴5上装有压簧3，锥齿轮1在弹簧力的作用下可稍作轴向移动，从而消除间隙。弹簧力的大小由螺母4调节。,图924锥齿轮轴向压簧消除间隙结构,（2）锥齿轮周向弹簧调整法。图925为周向弹簧消除间隙结构。将一对啮合锥齿轮中的一个齿轮做成大小两片1和2，在大片上制有三个圆弧槽，而在小片的端面上制有三个凸爪6，凸爪6伸入大片的圆弧槽中。弹簧4一端顶在凸爪6上，而另一端顶在镶块3上。为了安全起见，用螺钉5将大小片齿圈相对固定，安装完毕之后将螺钉卸去，利用弹簧力使大小片锥齿轮稍微错开，从而达到消除间隙的目的。,图925锥齿轮周向弹簧消除间隙结构,4.齿轮齿条传动副消除间隙的方法在大型数控机床中，工作台的行程很大，因此，它的进给运动不宜采用滚珠丝杠副来实现，而常采用齿轮齿条来实现。当驱动时，可采用双片薄齿轮错齿调整法，分别与齿条齿槽左、右侧面贴紧，从而消除齿侧隙。图926所示为齿轮齿条消除间隙结构。进给运动由轴2输入，通过两对斜齿轮将运动传给轴1和3，然后由两个直齿轮4和5去传动齿条，带动工作台移动。轴2上两个斜齿轮的螺旋线方向相反。如果通过弹簧在轴2上作用一个轴向力F，则使斜齿轮产生微量的轴向移动，这时轴1和轴3便以相反的方向转过微小的角度，使齿轮4和5分别与齿条的两齿面贴紧，从而消除间隙。,图926齿轮齿条消除间隙结构,9.2.3联轴器1.锥环无键联轴器该机构利用锥环对之间的摩擦实现轴与毂之间的无间隙连接传递转矩，并可任意调节两连接件之间的角度位置。通过选择所用锥环的对数，可传递不同大小的转矩。图927所示为锥环(锥形夹紧环)无键消隙联轴器，它可使动力传递没有反向间隙。螺钉5通过压圈3施加轴向力时，由于锥环之间的楔紧作用，内外环分别产生径向弹性变形，消除配合间隙，同时产生接触压力以传递转矩。为了能补偿同轴度及垂直度误差引起的干涉现象，可采用图928所示的挠性联轴器。其柔性片4分别用螺钉和球面垫圈与两边的联轴套2相连，通过柔性片传递转矩。柔性片每片厚0.25mm，材料为不锈钢。联轴器两端的位置偏差由柔性片的变形抵消。,图927锥环无键消隙联轴器,图928挠性联轴器,2.套筒式联轴器图929所示为套筒式联轴器的几种结构形式。其结构简单，径向尺寸小，但拆装困难(要求两中心轴线严格对准，不允许存在径向及角度偏差)，使用受到一定限制。其中，图929（a）结构虽简单实用，但不太可靠；图929（b）结构简单，加工和安装容易，但消除周向间隙不可靠，且易松动；图929（c）是用十字滑块联轴器相连，滑块的槽口配研，这种结构无法保证完全消除传动间隙。,图929套筒式联轴器(a)结构一；(b)结构二；(c)结构三,9.2.4滚珠丝杠螺母机构1滚珠丝杠螺母副的工作原理与特点滚珠丝杠螺母副（简称滚珠丝杠副）是一种在丝杠与螺母间装有滚珠作为中间元件的丝杠副，其结构原理如图930所示。在丝杠1和螺母3上都装有半圆弧形的螺旋槽，当它们套装在一起时便形成了滚珠的螺旋滚道。螺母上有滚珠回路管道（在图中4所指的位置），将几圈螺旋滚道的两端连接起来，构成封闭的循环滚道，并在滚道内装满滚珠4。当丝杠旋转时，滚珠在滚道内既自转又沿滚道循环转动，因而迫使螺母（或丝杠）轴向移动。,图930滚珠丝杠副结构原理,与传统的滑动丝杠螺母副比较，滚珠丝杠螺母副具有以下优点：(1)传动效率高，摩擦损失小。滚珠丝杠螺母副的传动效率h=0.920.96，是普通丝杠螺母副的34倍，因此功率消耗只相当于普通丝杠传动的1/41/3。同时由于发热小，因此可实现高速运动。(2)运动平稳无爬行。由于摩擦阻力小，动、静摩擦系数之差极小，因此运动平稳，不易出现爬行现象。(3)传动精度高，反向时无空程。滚珠丝杠副经预紧后，可消除轴向间隙，因而无反向死区，同时也提高了传动刚度。,(4)磨损小，精度保持性好，使用寿命长。(5)具有运动的可逆性。由于摩擦系数小，不能自锁，因而可以将旋转运动转换成直线运动，也可将直线运动转换成旋转运动，即丝杠和螺母均可作主动件或从动件。,滚珠丝杠副的缺点是：（1）由于结构复杂，丝杠和螺母等元件的加工精度和表面质量要求高，因此制造成本高。（2）由于不能自锁，特别是垂直安装的滚珠丝杠传动，会因部件的自重而自动下降，当部件向下运动且切断动力源时，由于部件的自重和惯性，滚珠丝杠不能立即停止运动，因此必须增加制动装置。,2滚珠丝杠螺母副的结构类型滚珠丝杠螺母副按其中的滚珠循环方式可分为以下两种：(1)外循环。滚珠在循环过程结束后，通过螺母外表面上的螺旋槽或插管返回丝杠螺母间重新进入循环。图931所示为常见的外循环式滚珠丝杠结构。在螺母外圆上装有螺旋形的插管口，管子的两端插入滚珠螺母工作始末两端孔中，以引导滚珠通过插管形成滚珠的多圈循环链。这种类型的结构简单，工艺性好，承载能力较高，但径向尺寸较大。目前，这种类型滚珠丝杠螺母副的应用最为广泛，也可用于重载传动系统。,图931外循环式滚珠丝杠结构,(2)内循环。内循环式滚珠丝杠结构如图932所示，它靠螺母上安装的反向器接通相邻滚道，使滚珠成单圈循环。反向器2的数目与滚珠圈数相等。这种类型的结构紧凑，刚度好，滚珠流通性好，摩擦损失小，但制造较困难，适用于高灵敏、高精度的进给系统，不宜用于重载传动。,图932内循环式滚珠丝杠结构,
