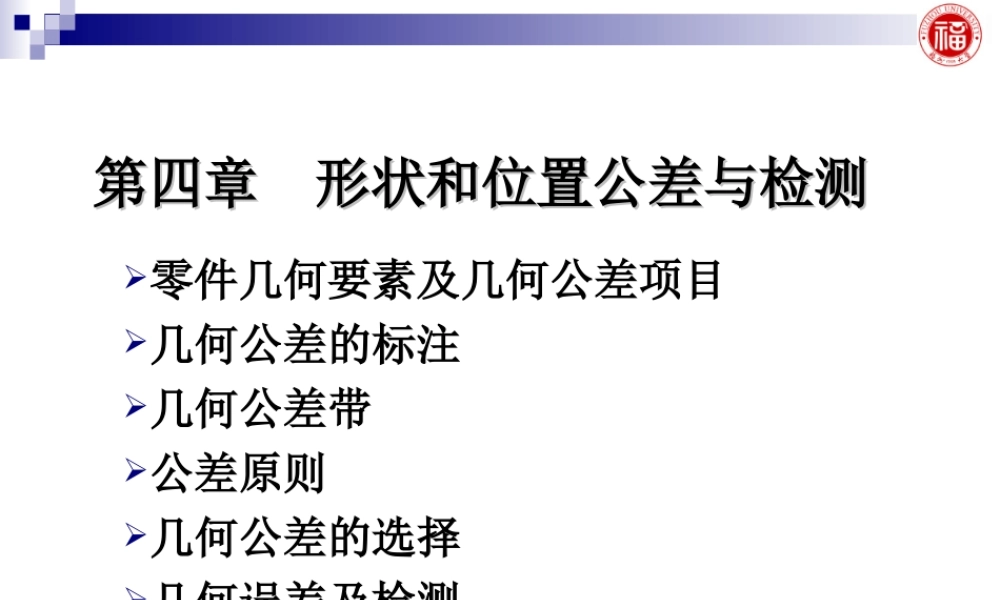

几何量公差与检测_第4章 形状和位置公差与检测 .ppt

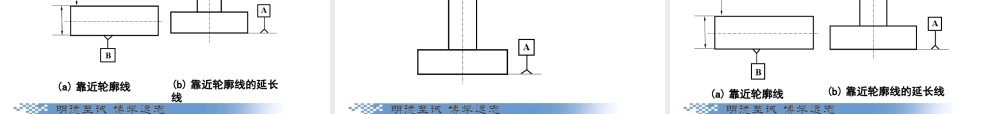

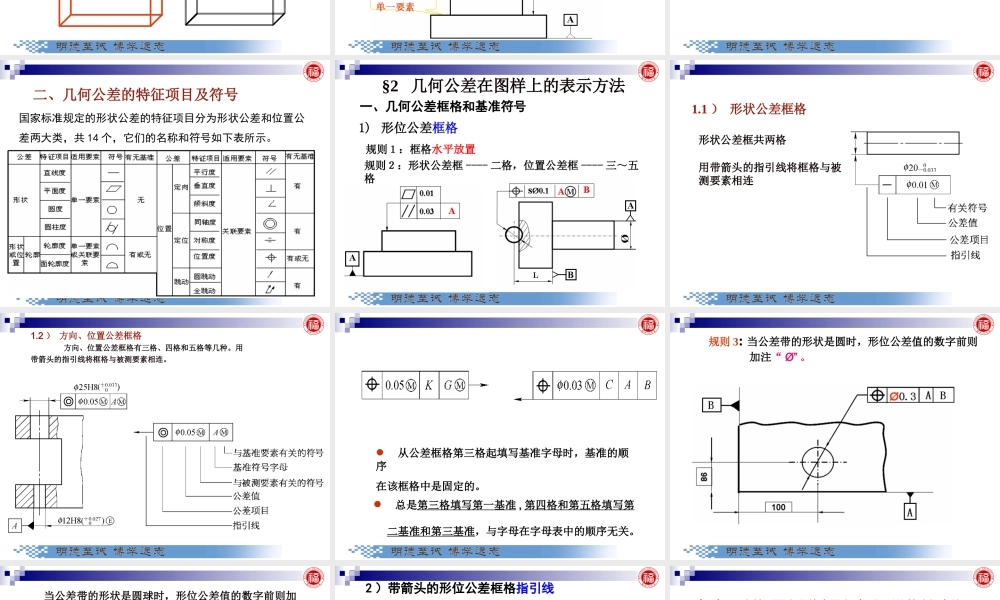

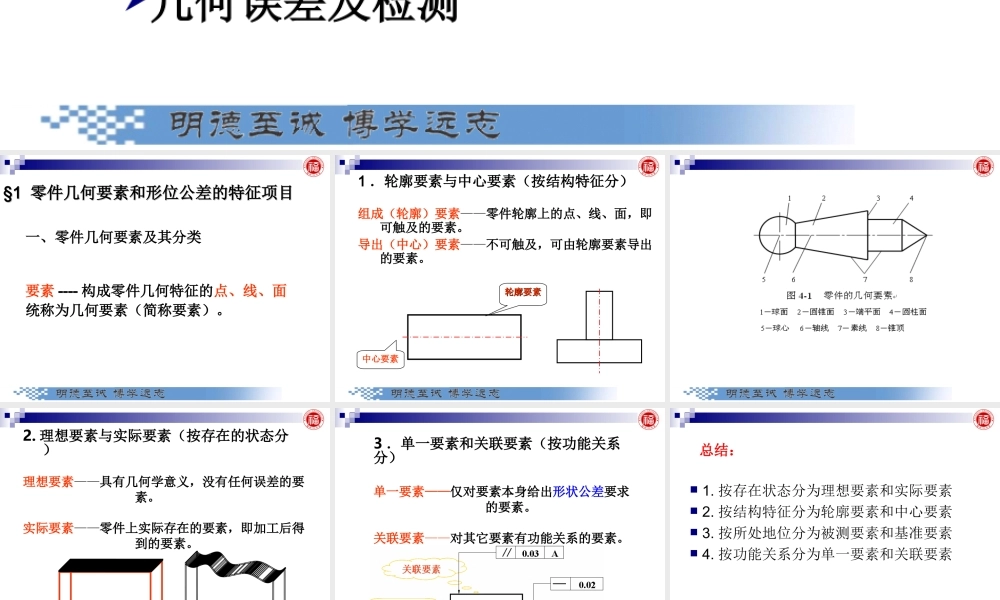

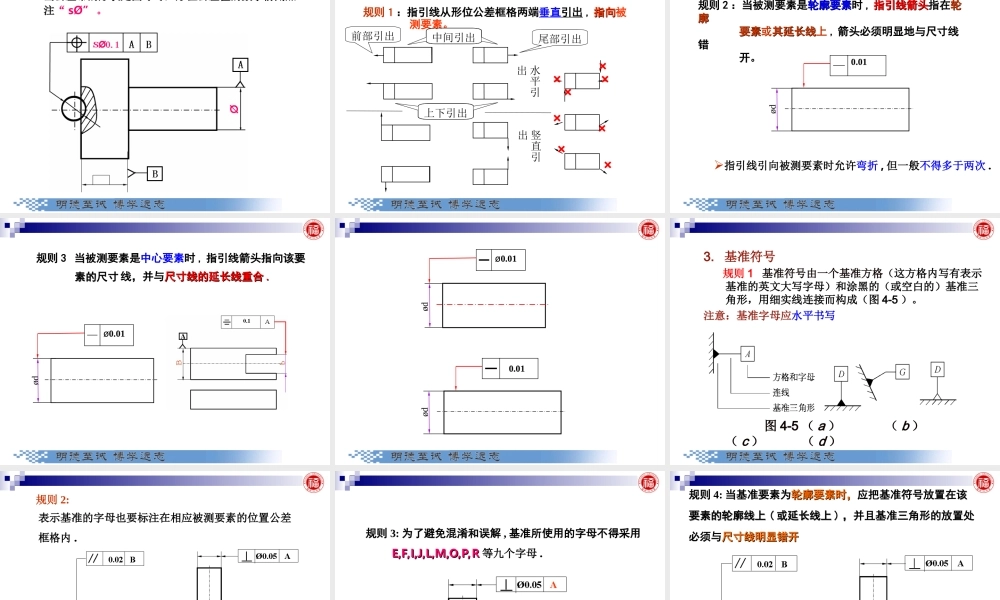

零件几何要素及几何公差项目几何公差的标注几何公差带公差原则几何公差的选择几何误差及检测,第四章 形状和位置公差与检测,1 零件几何要素和形位公差的特征项目,要素-构成零件几何特征的点、线、面统称为几何要素（简称要素）。,一、零件几何要素及其分类,1轮廓要素与中心要素（按结构特征分）组成（轮廓）要素零件轮廓上的点、线、面，即可触及的要素。导出（中心）要素不可触及，可由轮廓要素导出的要素。,2.理想要素与实际要素（按存在的状态分）理想要素具有几何学意义，没有任何误差的要 素。实际要素零件上实际存在的要素，即加工后得 到的要素。,3单一要素和关联要素（按功能关系分）单一要素仅对要素本身给出形状公差要求 的要素。关联要素对其它要素有功能关系的要素。,1.按存在状态分为理想要素和实际要素2.按结构特征分为轮廓要素和中心要素3.按所处地位分为被测要素和基准要素4.按功能关系分为单一要素和关联要素,总结：,国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类，共14个，它们的名称和符号如下表所示。,二、几何公差的特征项目及符号,2 几何公差在图样上的表示方法,1)形位公差框格,一、几何公差框格和基准符号,规则：框格水平放置,规则：形状公差框-二格，位置公差框-三五格,用带箭头的指引线将框格与被测要素相连,形状公差框共两格,1.1）形状公差框格,1.2）方向、位置公差框格 方向、位置公差框格有三格、四格和五格等几种。用带箭头的指引线将框格与被测要素相连。（a）（b）,从公差框格第三格起填写基准字母时，基准的顺序在该框格中是固定的。,总是第三格填写第一基准,第四格和第五格填写第 二基准和第三基准，与字母在字母表中的顺序无关。,规则3:当公差带的形状是圆时，形位公差值的数字前则 加注“”。,当公差带的形状是圆球时，形位公差值的数字前则加注“s”。,2）带箭头的形位公差框格指引线,规则：指引线从形位公差框格两端垂直引出,指向被 测要素。,前部引出,尾部引出,上下引出,水平引出,竖直引出,中间引出,规则2：当被测要素是轮廓要素时,指引线箭头指在轮廓 要素或其延长线上,箭头必须明显地与尺寸线错 开。,指引线引向被测要素时允许弯折,但一般不得多于两次.,d,3.基准符号 规则1 基准符号由一个基准方格（这方格内写有表示基准的英文大写字母）和涂黑的（或空白的）基准三角形，用细实线连接而构成（图4-5）。注意：基准字母应水平书写 图4-5（a）（b）（c）（d）,规则2:,表示基准的字母也要标注在相应被测要素的位置公差框格内.,(a)靠近轮廓线,(b)靠近轮廓线的延长线,规则3:为了避免混淆和误解,基准所使用的字母不得采用 E,F,I,J,L,M,O,P,R等九个字母.,规则4:当基准要素为轮廓要素时，应把基准符号放置在该要素的轮廓线上(或延长线上)，并且基准三角形的放置处必须与尺寸线明显错开,(a)靠近轮廓线,(b)靠近轮廓线的延长线,规则5：当基准要素为中心要素时，应把基准符号的粗短横线靠近置放于基准轴线或基准平面中心所对应的轮廓要素的尺寸线的一个箭头，并且基准符号的细实线应与该尺寸线对齐.,规则6：公共基准的表示是在组成公共基准的两个或 两个以上同类基准代号的字母之间加短横线。,二、被测要素的标注方法 1.被测组成要素的标注方法（图4-6）指引线的箭头应置于轮廓线上或它的延长线线上，并且带箭头的指引线必须明显地与尺寸线错开。还可以用带点的参考线把被测表面引出来。图4-6（a）（b）（c）,2.被测导出要素的标注方法 带箭头的指引线应与被测导出要素所对应尺寸要素的尺寸线的延长线重合（图4-7）。图4-7（a）（b）（c）,3.公共被测要素的标注方法 对于由几个同类要素组成的公共被测要素（可看成一个要素），应采用一个公差框格标注。这时应在公差框格中公差值的后面加注符号“CZ”（图4-9、图4-10）。图4-9,图4-10,三、基准要素的标注方法 对基准要素应标注基准符号。1.基准组成要素的标注方法（图4-11）基准符号的基准三角形底边应放置在基准组成要素（表面或表面上的线）的轮廓线上或它的延长线上，并且放置处必须与尺寸线明显错开。还可以用带点的参考线把基准表面引出来。图4-11（a）（b）（c）,2.基准导出要素的标注方法（图4-12、图4-13）基准符号的基准三角形底边应放置在基准导出要素（轴线、中心平面等）所对应尺寸要素的尺寸线的一个箭头上，并且基准符号的细实线应与该尺寸线对齐。图4-12 图4-13,3.公共基准的标注方法（图4-14）对于由两个同类要素构成而作为一个基准使用的公共基准轴线、公共基准中心平面等公共基准，应对这两个同类要素分别标注两个不同字母的基准符号，并且在被测要素公差框格中用短横线隔开这两个字母。图4-14（a）（b）,四、几何公差的简化标注方法 1.同一被测要素有几项几何公差要求 将这几项几何公差要求的几何公差框格重叠绘出，只用一条指引线引向被测要素（图4-15）。图4-15,2.几个被测要素有同一几何公差带要求 可以只使用一个几何公差框格，由该框格的一端引出一条指引线，在这条指引线上绘制几条带箭头的连线，分别与这几个被测要素相连（图4-16）。图4-16,3.几个同型被测要素有同一几何公差带要求 结构和尺寸分别相同的几个被测要素有同一几何公差带要求时，可以只对其中一个要素绘制公差框格，在该框的上方写明被测要素的尺寸和数量（图4-17）。图4-17,3 几何公差带,一、几何公差的含义和几何公差带的特性 几何公差是指实际被测要素对图样上给定的理想形状、方向、位置的允许变动量。,如何表示该“允许变动区域”？,完工零件,投影图样,技术要求,0.01,被测实际要素,
