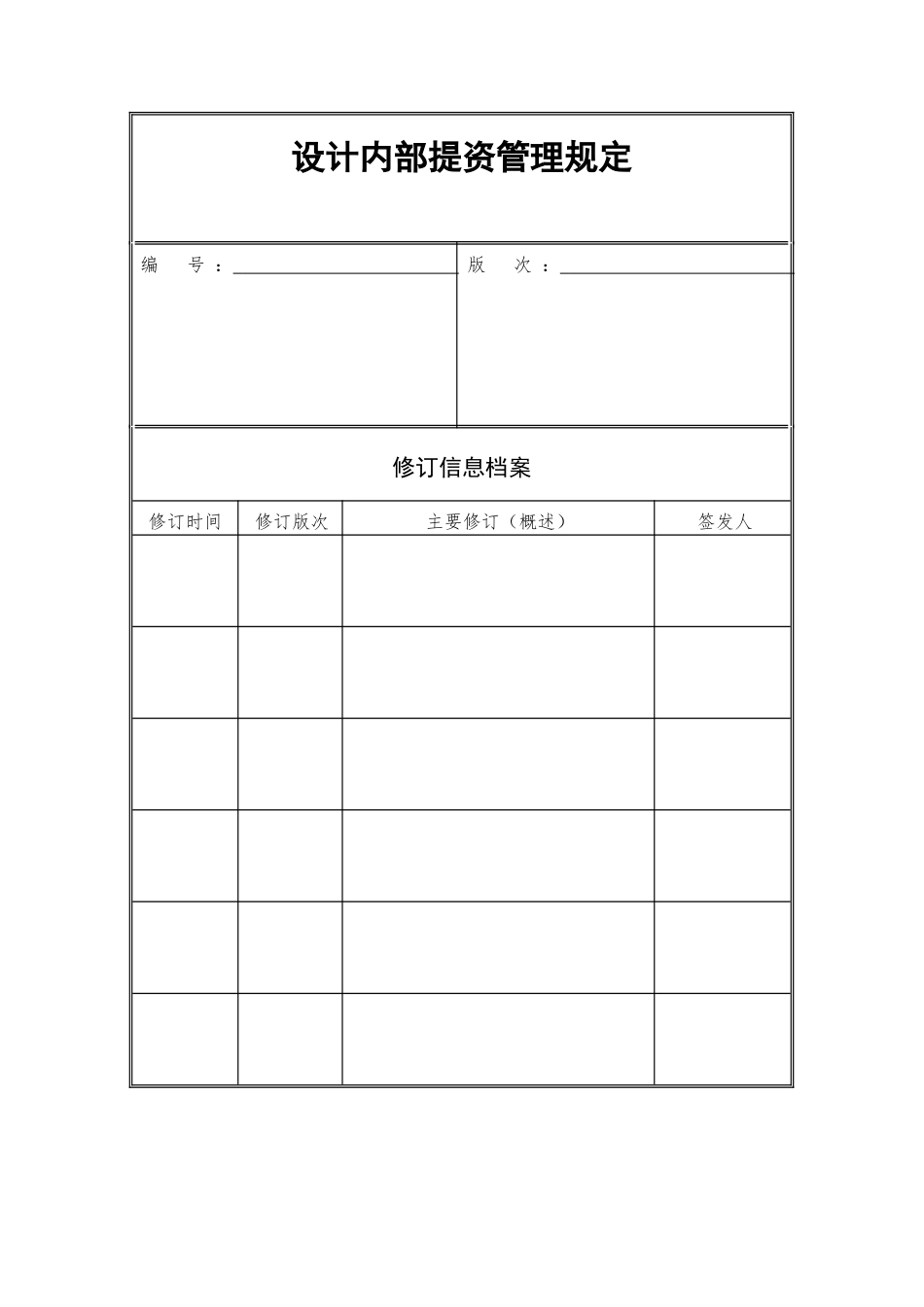

设计内部提资管理规定 编 号 ： 效力级别： 适用范围： 编制中心： 版 次 ： 密 级： 页 数 ： 生效日期： 签 发： 修订信息档案 修订时间 修订版次 主要修订（概述） 签发人 1. 编制目的 为明确设计过程中各专业在各阶段之间的职责和义务，有利于各专业之间的协调，保障设计进度与设计成果质量，确保设计工作的正确方向，规范公司的设计管理流程，特制定本规定。 2. 适用范围 适用于设计公司承接项目之施工图设计期间的设计管理工作。 3. 提资流程定义 3.1 项目施工图设计阶段共有四个提资节点，分别为初提、二提、终提及套图。 3.2 建筑专业初提指建筑在完成方案深化，自身平面基本稳定后向结构、机电、内装及园林等其他专业第一次提资；其他专业初提指建筑初提后，结构、机电、内装及园林等专业向建筑反馈初步意见。 3.3 二提指建筑专业将其他专业初提意见落实到建筑图上后再次向其他专业 提资。其他专业在此基础上进行深化设计。深化完成后进行二次反提资， 向建筑专业提供成熟的条件图。同时结构及机电各专业之间进行互相提资。本次提资后原则上各专业均不得再进行重大调整。 3.4 终提是指各专业深化设计完全确定，各种条件不再变化后各专业之间最后一次提资。本次提资后原则上各专业均不得再进行会导致其他专业调整的任何调整。 3.5 套图是指各专业完成全部设计及图面整理后，为了保证图面的一致性，建筑或内装、园林专业向其他专业最后一次提供底图供各专业套图以便核对确认后出图。 4. 各阶段节点提资内容 4.1 初提内容及深度要求： 4.1.1 建筑专业： 1) 基本完整的总平面图，应具备地形标高、楼层数等各项指标。 2) 基本完整的地下室及各单体建筑平、立、剖面图纸。 3) 提供的图纸应标注明确的房间功能、基本准确的户型建筑面积指标、层数、层高等；以及确定的轴网、开间、进深尺寸等。 第 5 页 4) 要有明确的防火分区，地下室车库的排风机房位置应有示意。室内外空调机位应有表示。 5) 应完成各种给排水及电气管井的初步布置。按规范需要防排烟的，应标示楼梯或前室加压风井及需要排烟的内走道风井。 6) 有餐饮功能的房间应明确标示。 4.1.2 结构专业： 1） 柱网及剪力墙的初步布置方案。 2） 结构梁高，板厚的初步估算。 4.1.3 机电专业： 1) 各种设备机房的位置、类型、估算的面积大小、数量、净高等要求。 2) 各种水池、屋顶水箱位置、大小及水深等。 3) 各种水、电管井、风井及烟道洞口的位置、面积、数量；集水坑大小、数量、布置原则等。室外排放的百叶应有明确的面积指标。 4) 对商业（尤其是餐饮业态）、公建配套（如公厕、幼儿园、菜市场等） 空调位或机房布置的确认。 5) 公建、住宅裙房及塔楼消火栓箱位置、数量要求。 6) 各种设备用房的荷载要求。 7) 总图场地的管线布置初步方案，对覆土深度的要求。 4.1.4 内装专业： 基本完整的平、立、剖面图。 4.1.5 园林专业： 1) 场地和种植屋面覆土厚度的要求。 2) 场地总图，内容包括各种出入口的园林深化设计，登高面范围内的园林设计，消防道路涉及范围内的园林设计，竖向标高设计，放坡的坡度等。 4.2 二次提资内容及深度要求： 4.2.1 建筑专业： 1) 初提基础上更加详尽的房间功能、标高及平立面尺寸标注。 2) 应体现非建筑专业初提反馈意见。 3) 地下室应有完整的车道、车位布置、地面找坡表达以及各种设备井、集水坑等的位置、大小等标示。 4) 所有设备用房的功能、位置、平面尺寸、层高等信息要明确。 5) 所有水电风管井、进排风井、百叶等的位置及尺寸应全部清楚表达。 4.2.2 结构专业： 1) 准确可供参照的柱网模块。 2) 梁板结构初步平面布置图纸。 3) 底板基础及承台的初步平面布置图纸。 4.2.3 机电专业： 1) 准确的管井、机房位置、尺寸大小、数量、净高要求（尤其是风井，烟道的洞口面积，百叶面积，水池的深度，体积等要求）。 2) 准确的底板设备井、坑位置，集水坑等的尺寸大小、数量、深度要求。 3) 空调位，管井、机房等设计预留条件的确认。 4) 所有消火栓、户内配电箱准确的位置、大小、数量等。 5) 各层平面准确的给排水立管位置、大小等条件。 6) 各种水泵、电动阀、压力开关、水流开关等平面位置及功率必须确定。 7) 各种风机、排气扇、电动风阀、电磁阀、电动风口、排烟口的平面位置及功率必须确定。 4.2.4 内装专业： 1) 平面图（尤其是拆墙，砌墙图）、立剖面图、大样图；平面图需标明开关、插座、灯位等的定位图，立面图需反映壁灯或灯槽的布置，且立面图的壁灯或灯槽需在平面图上也有表示等。 2) 准确的管井、机房位置、尺寸大小、数量、净高要求（尤其是风井，烟道的洞口面积，百叶面积，水池的深度，体积等要求）。 4.2.5 园林专业： 1) 准确的园林平面图、水景详图。 2) 园林灯具选型及定位等须确定，地面雨水排水沟、排水口位置应明确。 4.3 终提内容及深度要求： 4.3.1 建筑专业： 1) 完善、准确的总平面图及各单体的平立剖图，防火分区、人防分区表达清晰，标高、平立面尺寸及找坡等标注详尽准确。 2) 准确的车道、车位布置以及准确防火卷帘、门等位置表示。 3) 所有房间及设备用房功能标注清晰准确，面积指标明确。 4) 所有的坑、井、百叶、预留孔洞等位置明确，尺寸准确。 5) 准确的墙身大样、楼梯大样、车库大样等节点大样。 6) 应准确标示消火栓、配电箱位置及空调室内外机位置。 7) 应体现所有给排水立管及空调穿墙预留管。 4.3.2 结构专业： 1) 准确的柱网模块图。 2) 准确的梁板结构平面布置图。 3) 准确的底板基础及承台平面布置。 4.3.3 机电专业： 补充提供需要结构预留的各种孔洞及预埋管道或套管。 4.3.4 内装及园林专业： 两个专业原则上二次提资即为终提。 5. 套图提资 套图提资仅限于建筑、内装及园林专业。 6. 提资管理原则 6.1 原则上各阶段提资均采用书面形式，不接受口头提资。 6.2 为避免因个别专业改动引起其他专业的系统性修改，各专业不得随意提资， 应慎重对待，须由专业最高负责人审核后方可提资。 6.3 各专业提资须同时提供 CAD 版和 PDF 版，PDF 版应有专业最高负责人签字确认。 6.4 每个提资阶段完成前各专业之间可相互进行多次该阶段工作内容的协调， 可以提供非签字确认的条件，但到达计划的时间节点即视为该阶段协调工作结束，同时提供签字确认版正式提资并进入下一提资阶段。 6.5 提资采用签收制度，未提供对方签名确认的，可视为未提资。 6.6 个别项目各专业达成一致，经公司领导同意后可不严格执行本规定。 7. 罚则 7.1 提资阶段节点设计人员未经专业最高负责人书面确认，随意给其他专业提资的，具体经办人每次罚 500 元，专业最高负责人每次罚款 1000 元。 7.2 不采用书面提资的，具体经办人每次罚 500 元，专业最高负责人每次罚款1000 元。 7.3 未按计划的时间节点（时间计划另行制定）提资的，具体经办人每次罚 500 元，专业最高负责人每次罚款 1000 元。因外部原因引起的计划延迟不计。 7.4 未满足各阶段提资深度要求的，具体经办人每次罚 500 元，专业最高负责人每次罚款 1000 元。 7.5 因草率提资引起其他专业大量修改的，具体经办人每次罚 500 元，专业最高负责人每次罚款 1000 元。 7.6 提资后非外部原因进行方案性调整的，具体经办人每次罚 500 元，专业最高负责人每次罚款 1000 元。 7.7 罚款须于当月内上交集团研发中心文员处，如当月未交罚款的，则研发中心会提交人力资源中心，在次月工资中双倍扣除。
