110705可恢复保险丝检验标准.doc

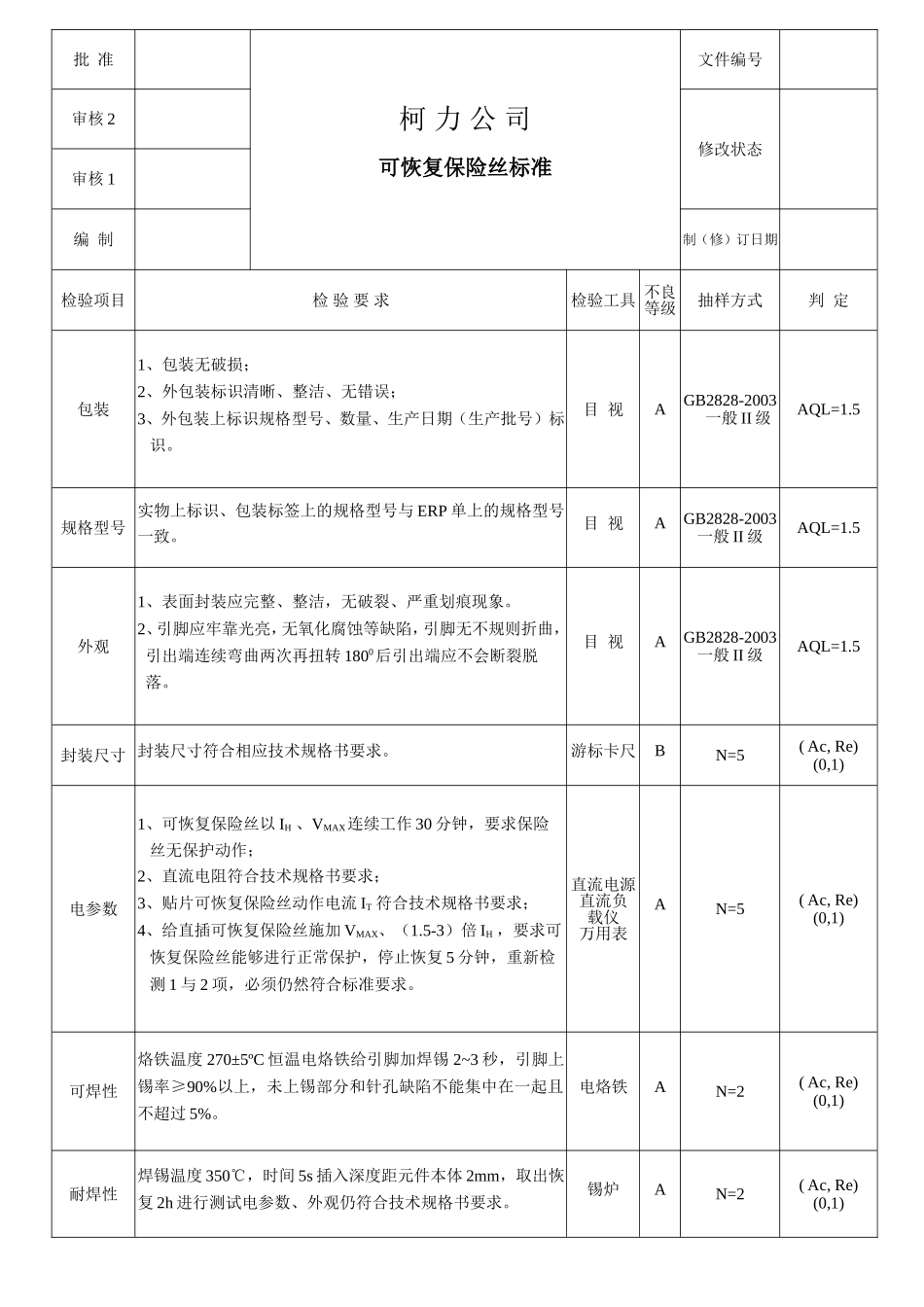

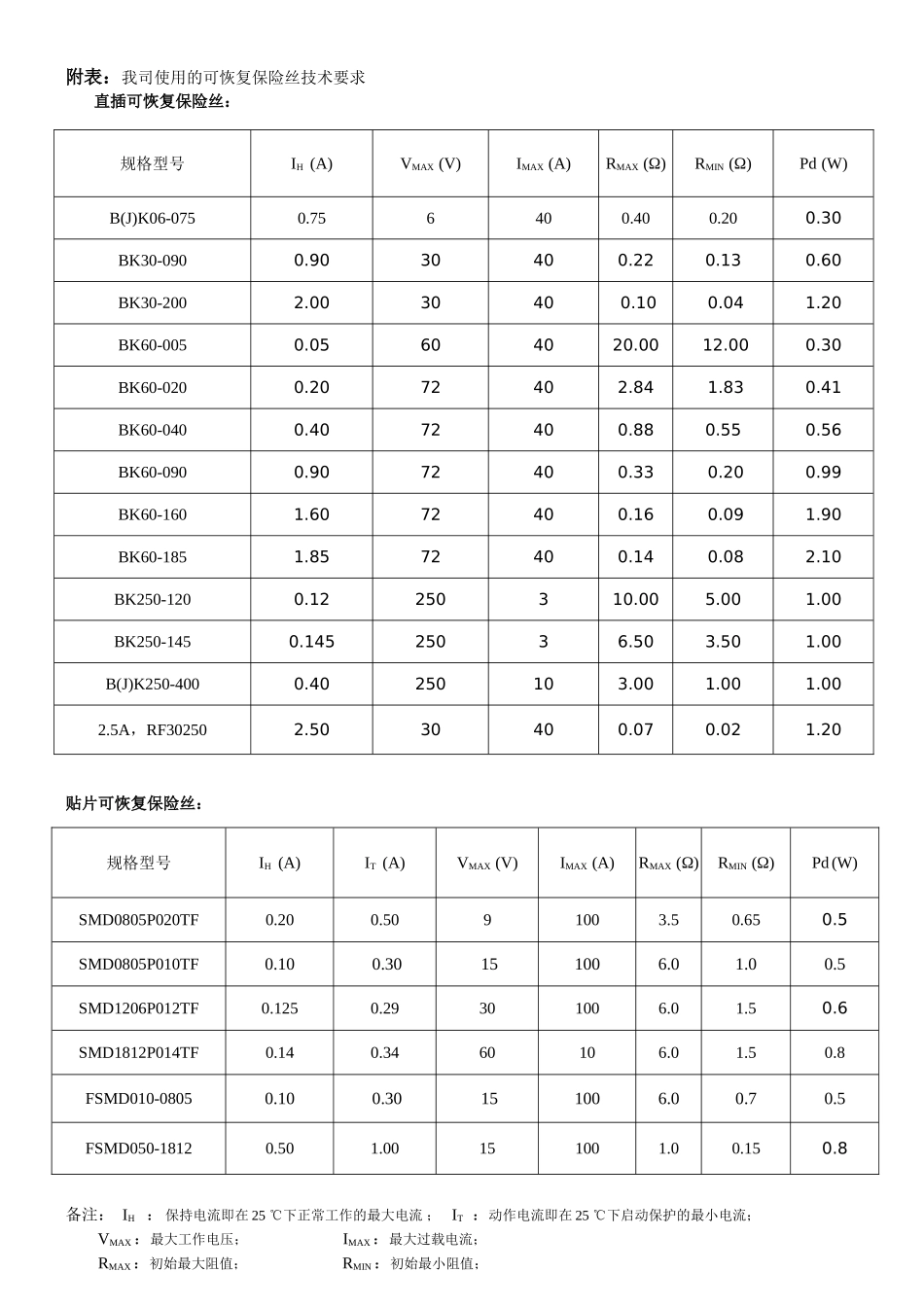

批 准 柯 力 公 司 可恢复保险丝标准 文件编号 审核2 修改状态 审核1 编 制 制（修）订日期 检验项目 检 验 要 求 检验工具 不良等级 抽样方式 判 定 包装 1、包装无破损； 2、外包装标识清晰、整洁、无错误； 3、外包装上标识规格型号、数量、生产日期（生产批号）标 识。 目 视 A GB2828-2003 一般II级 AQL=1.5 规格型号 实物上标识、包装标签上的规格型号与ERP单上的规格型号一致。 目 视 A GB2828-2003 一般II级 AQL=1.5 外观 1、表面封装应完整、整洁，无破裂、严重划痕现象。 2、引脚应牢靠光亮，无氧化腐蚀等缺陷，引脚无不规则折曲， 引出端连续弯曲两次再扭转1800后引出端应不会断裂脱 落。 目 视 A GB2828-2003 一般II级 AQL=1.5 封装尺寸 封装尺寸符合相应技术规格书要求。 游标卡尺 B N=5 ( Ac, Re) (0,1) 电参数 1、 可恢复保险丝以IH 、VMAX连续工作30分钟，要求保险 丝无保护动作； 2、直流电阻符合技术规格书要求； 3、贴片可恢复保险丝动作电流IT 符合技术规格书要求； 4、给直插可恢复保险丝施加VMAX、（1.5-3）倍IH ，要求可 恢复保险丝能够进行正常保护，停止恢复5分钟，重新检 测1与2项，必须仍然符合标准要求。 直流电源 直流负 载仪 万用表 A N=5 ( Ac, Re) (0,1) 可焊性 烙铁温度270±5ºC恒温电烙铁给引脚加焊锡2~3秒，引脚上锡率≥90%以上，未上锡部分和针孔缺陷不能集中在一起且不超过5%。 电烙铁 A N=2 ( Ac, Re) (0,1) 耐焊性 焊锡温度350℃，时间5s插入深度距元件本体2mm，取出恢复2h进行测试电参数、外观仍符合技术规格书要求。 锡炉 A N=2 ( Ac, Re) (0,1) 附表：我司使用的可恢复保险丝技术要求 直插可恢复保险丝： 规格型号 IH (A) VMAX (V) IMAX (A) RMAX (Ω) RMIN (Ω) Pd (W) B(J)K06-075 0.75 6 40 0.40 0.20 0.30 BK30-090 0.90 30 40 0.22 0.13 0.60 BK30-200 2.00 30 40 0.10 0.04 1.20 BK60-005 0.05 60 40 20.00 12.00 0.30 BK60-020 0.20 72 40 2.84 1.83 0.41 BK60-040 0.40 72 40 0.88 0.55 0.56 BK60-090 0.90 72 40 0.33 0.20 0.99 BK60-160 1.60 72 40 0.16 0.09 1.90 BK60-185 1.85 72 40 0.14 0.08 2.10 BK250-120 0.12 250 3 10.00 5.00 1.00 BK250-145 0.145 250 3 6.50 3.50 1.00 B(J)K250-400 0.40 250 10 3.00 1.00 1.00 2.5A，RF30250 2.50 30 40 0.07 0.02 1.20 贴片可恢复保险丝： 规格型号 IH (A) IT (A) VMAX (V) IMAX (A) RMAX (Ω) RMIN (Ω) Pd (W) SMD0805P020TF 0.20 0.50 9 100 3.5 0.65 0.5 SMD0805P010TF 0.10 0.30 15 100 6.0 1.0 0.5 SMD1206P012TF 0.125 0.29 30 100 6.0 1.5 0.6 SMD1812P014TF 0.14 0.34 60 10 6.0 1.5 0.8 FSMD010-0805 0.10 0.30 15 100 6.0 0.7 0.5 FSMD050-1812 0.50 1.00 15 100 1.0 0.15 0.8 备注： IH ： 保持电流即在25 ℃下正常工作的最大电流 ； IT ：动作电流即在25 ℃下启动保护的最小电流； VMAX ：最大工作电压； IMAX ：最大过载电流； RMAX ：初始最大阻值； RMIN ：初始最小阻值； Pd ：元件动作状态下之消耗功率。
